Profilzylinder 60 mm - Locinox 3012
19,80 €*
inkl. MwSt
16,64 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Profilzylinder 60 mm - Locinox 3012"
Profilzylinder 60 mm - Locinox 3012

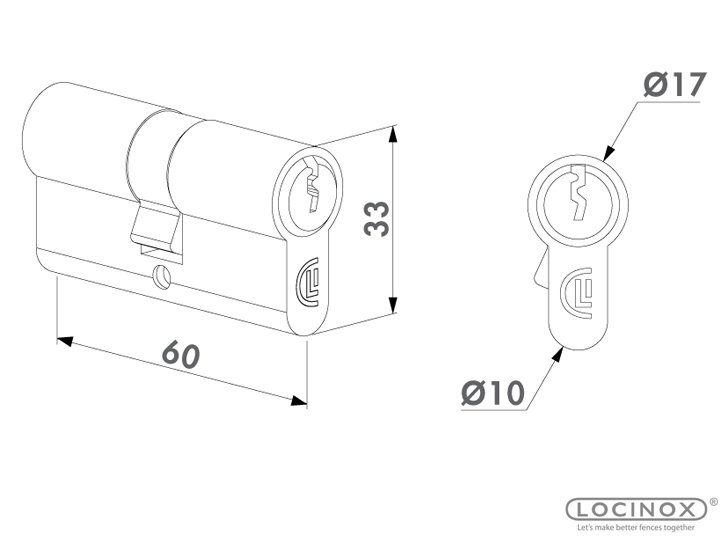

Der Locinox 3012-60-STD ist ein symmetrischer Europrofilzylinder mit 60 mm Länge nach DIN 18252, der mit drei Schlüsseln geliefert wird.
- Europrofilzylinder 60 mm nach DIN 18252
- Standard für FIFTYLOCK, H-METAL-SET-60 und H-WOOD-SET-60
- Schließung wählbar: VSZ verschiedenschließend, GSZ gleichschließend
- 3 Schlüssel je Zylinder im Lieferumfang
- Symmetrische Bauform: beidseitig gleich tief
- Passt in alle Locinox-Schlösser mit Europrofilaufnahme
Locinox 3012-60-STD: Europrofilzylinder 60 mm
Der 3012-STD in 60 mm ist ein symmetrischer Europrofilzylinder nach DIN 18252: dem Maßstandard, dem praktisch alle Schließzylinder in Deutschland folgen. Symmetrisch heißt: Der Zylinder ragt auf beiden Seiten gleich weit heraus.
Locinox setzt diese Länge werkseitig bei FIFTYLOCK, H-METAL-SET-60 und H-WOOD-SET-60 ein. Da die Torschlösser der Marke bewusst ohne Zylinder ausgeliefert werden, wählen Sie die Schließung selbst: passend zu einer bestehenden Anlage oder als eigenständige Schließung für ein einzelnes Tor.
Jeder Zylinder wird mit drei Schlüsseln geliefert. Wichtig bei gleichschließenden Ausführungen: Die Gruppen GSX, GSY und GSZ sind untereinander nicht kompatibel: eine Nachbestellung muss dieselbe Gruppe treffen, sonst passt der vorhandene Schlüssel nicht.
Technische Daten
| Hersteller | Locinox, Belgien |
| Artikeltyp | Europrofilzylinder nach DIN 18252 |
| Bauform | symmetrischer Europrofilzylinder |
| Länge | 60 mm |
| Profil | Europrofil nach DIN 18252 |
| Wählbare Schließungen | VSZ verschiedenschließend, GSZ gleichschließend |
| Schlüssel | 3 Stück je Zylinder |
| Standard für | FIFTYLOCK, H-METAL-SET-60 und H-WOOD-SET-60 |
| Norm-Kontext | DIN 18252 (Maße), DIN EN 1303 (Bewertung) |
Alle Locinox-Zylinder im Überblick
Locinox führt die Zylinderreihe 3012 als Europrofilzylinder nach DIN 18252. Die Länge richtet sich nach Schlossmodell und Profildicke, die Schließung danach, ob mehrere Tore mit einem Schlüssel laufen sollen. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Zylinder | Länge | Ausführung | Typischer Einsatz |
| Locinox 3012-46-STD | 46 mm | Standard, verschieden- oder gleichschließend | kurze Schlossabdeckungen |
| Locinox 3012-54-STD | 54 mm | Standard, VSZ / GSX / GSY / GSZ | FORTYLOCK, H-METAL-SET-54 |
| ▶ Locinox 3012-60-STD Sie sind hier | 60 mm | Standard, VSZ / GSZ | FIFTYLOCK, H-METAL-SET-60, H-WOOD-SET-60 |
| Locinox 3012-80-STD | 80 mm | Standard, VSZ / GSZ | H-METAL-SET-80, H-WOOD-SET-80 |
| Locinox 3012-54-STD-DSA | 54 mm | Blindzylinder ohne Schließfunktion | Blindabdeckung der Zylinderöffnung |

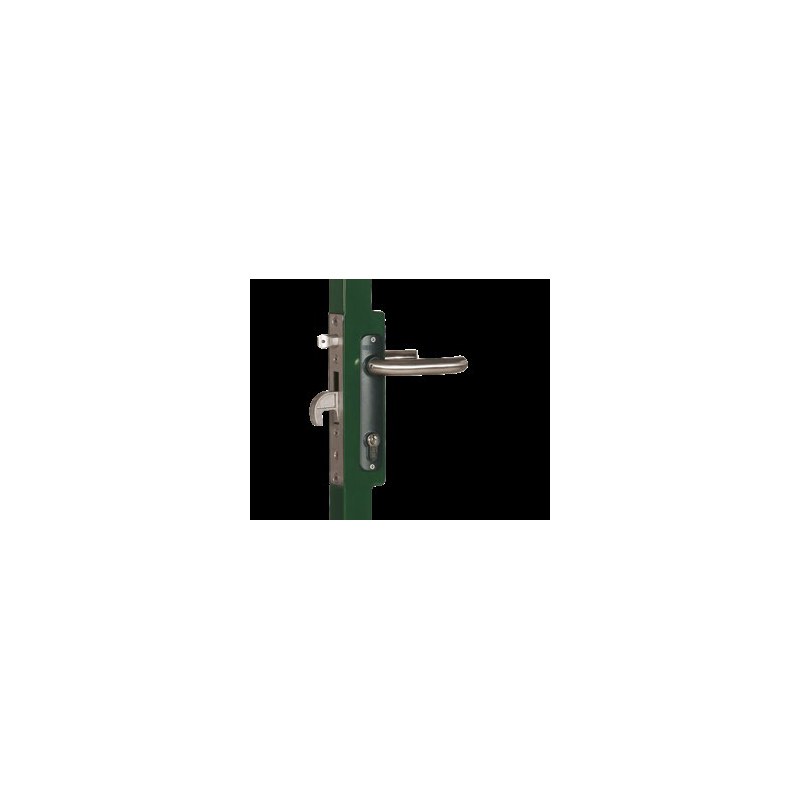

| Locinox 3012-60-KNOB-VSZ | 60 mm | Knaufzylinder, verschiedenschließend | innen ohne Schlüssel öffnen |
| Locinox 3012-60-KNOB-GSZ | 60 mm | Knaufzylinder, gleichschließend | mehrere Tore, ein Schlüssel |
| Locinox 3012-POC-T11 | 54 – 60 mm | Dreikantzylinder 11 / 14 / 17 mm | Versorger, Feuerwehr, Wertstoffhof |
| Locinox 3012-POC-T14 | 54 – 60 mm | Dreikantzylinder 14 mm | Versorger, Feuerwehr, Wertstoffhof |
| Locinox 3012-POC-T17 | 54 – 60 mm | Dreikantzylinder 17 mm | Versorger, Feuerwehr, Wertstoffhof |
Schließung und Länge wählen Sie oben im Auswahlfeld des Artikels. Jeder Zylinder wird mit drei Schlüsseln geliefert.
Wählbare Varianten dieses Artikels
Die Ausführung wählen Sie oben im Auswahlfeld des Artikels.
| Artikelnummer | Schließung | Preis |
| 3012.60.STD.GSZ | GSZ - gleichschließend Z | 19,80 € |
| 3012.60.STD.VSZ | VSZ - verschiedenschließend | 19,80 € |
Auswahl und Montage
Zylinder und Drücker werden bei Locinox getrennt vom Schloss bestellt. Beide sitzen im Locinox-Standardbohrbild mit 92 mm Achsabstand bei Einsteckschlössern.
Montage Schritt für Schritt
- Zylinderlänge bestimmen: Sie richtet sich nach dem Schlossmodell und der Profildicke: die gängigen Zuordnungen stehen in der Ausführungstabelle auf dieser Seite.
- Schließung wählen: verschiedenschließend (VSZ / VCA) für ein einzelnes Tor, gleichschließend (GSX / GSY / GSZ bzw. GCA – GCD), wenn mehrere Tore mit demselben Schlüssel laufen sollen.
- Zylinder einsetzen: Zylinder in den Schlosskasten schieben und mit der Stulpschraube sichern.
- Drücker und Langschild montieren: Langschild aufsetzen, Drückerpaar mit dem Vierkantstift verbinden und verschrauben.
- Funktion prüfen: Alle drei Schlüssel durchprobieren und den Drücker mehrfach betätigen.
Hinweise aus der Praxis
- Gleichschließend heißt gruppenweise: Ein GSZ-Zylinder läuft nur mit anderen Zylindern derselben Schließungsgruppe. GSX, GSY und GSZ sind untereinander nicht kompatibel: bei einer Nachbestellung immer dieselbe Gruppe wählen.
- Passende Schlösser: Die Locinox-Einsteckschlösser und die Aufschraub-Torschlösser führen wir separat.
- Drei Schlüssel je Zylinder: Locinox liefert jeden Zylinder mit drei Schlüsseln aus.
Lieferumfang
- 1 × Locinox Europrofilzylinder 3012-STD, 60 mm
- 3 × Schlüssel
- 1 × Stulpschraube zur Befestigung im Schloss
Die Schließung (verschieden- oder gleichschließend) wählen Sie oben im Auswahlfeld.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Schließzylinder und Bediengarnituren für Locinox-Torschlösser an Dreh- und Schiebetoren in Gewerbe, Kommunalbau und Privatbereich. Die Locinox-Schlösser werden bewusst ohne Zylinder geliefert, damit sich Schließung und Griffausführung frei zur bestehenden Anlage wählen lassen.
Normen-Kontext: Europrofilzylinder folgen der Maßnorm DIN 18252 und werden nach DIN EN 1303 bewertet, die zugehörigen Schlösser nach DIN EN 12209. Locinox fertigt in Belgien; die Zylinder werden mit drei Schlüsseln geliefert.
Häufige Fragen
Was bedeutet verschieden- und gleichschließend?
Verschiedenschließend (Kürzel VSZ oder VCA) heißt: Der Zylinder hat eine eigene Schließung, sein Schlüssel passt nur in dieses eine Schloss. Gleichschließend (GSX, GSY, GSZ bzw. GCA bis GCD) heißt: Alle Zylinder derselben Gruppe laufen mit demselben Schlüssel. Wichtig dabei: GSX, GSY und GSZ sind untereinander nicht kompatibel; bei einer Nachbestellung immer dieselbe Gruppe wählen.
Für welches Schloss ist der 60 mm-Zylinder gedacht?
Locinox setzt diese Länge werkseitig bei FIFTYLOCK, H-METAL-SET-60 und H-WOOD-SET-60 ein. Ob sie auch an Ihrem Tor passt, hängt von der Profildicke ab: messen Sie den Überstand, den der Zylinder auf beiden Seiten haben soll. Die Zuordnung der übrigen Längen steht in der Ausführungstabelle auf dieser Seite.
Wie viele Schlüssel bekomme ich?
Drei Stück je Zylinder. Nachschlüssel sind bei gleichschließenden Ausführungen nur innerhalb derselben Schließungsgruppe möglich.
Passt der Zylinder auch in Schlösser anderer Hersteller?
Der 3012-STD folgt der Maßnorm DIN 18252 und passt damit grundsätzlich in jedes Schloss mit Europrofilaufnahme. Für die Locinox-Schlösser ist er die abgestimmte Wahl: für Fremdfabrikate prüfen Sie Länge und Überstand vorab.
Welche Normen und welche Herkunft?
Locinox fertigt in Belgien. Europrofilzylinder folgen der Maßnorm DIN 18252 und werden nach DIN EN 1303 bewertet; die zugehörigen Schlösser nach DIN EN 12209. Jeder Zylinder wird mit drei Schlüsseln geliefert.
📖 Ratgeber zum Thema
Sie finden im Gleich- oder verschiedenschließend eine ausführliche Anleitung mit Normen, Auswahlhilfen und Praxis-Tipps.
Empfohlene Schlösser
Locinox 3006I-H: Drückerpaar 3006I-H für Hybrid-EinsteckschlösserDas Locinox 3006I-H: Drückerpaar 3006I-H für Hybrid-Einsteckschlösser ist edelstahl-Hybrid-Drückerpaar mit Hybrid-Stift für Click-It-System. Speziell für FORTYLOCK, FIFTYLOCK, SIXTYLOCK, EIGHTYLOCK & H-METAL. Edelstahl-Hybrid-Drücker 3006I-HSpeziell für FORTYLOCK/FIFTYLOCK/SIXTYLOCK/EIGHTYLOCKEdelstahl, korrosionsfestMit Hybrid-Stift für Locinox-Click-It-SystemPremium-Drücker Funktion und EinsatzgebietDas Locinox 3006I-H ist die Edelstahl-Hybrid-Variante: speziell für die FORTY-/FIFTY-/SIXTY-/EIGHTYLOCK Einsteckschlösser konstruiert. Das H steht für Hybrid-Stift, der zum Click-It-Befestigungssystem passt. Technische DatenEigenschaftWertMaterialEdelstahlStiftHybridKompatibel mitFORTYLOCK, FIFTYLOCK, SIXTYLOCK, EIGHTYLOCK, H-METAL HerkunftHergestellt in BelgienGetestet auf hohe Zyklenzahl und Außentauglichkeit Anwendung Einsatzbereich und Eignung Anwendungsbereich: Industrie-Drehtore und Sicherheits-Pforten mit Locinox Hybrid-Einsteckschlössern. Die Hybrid-Stift-Variante 3006I-H ist erforderlich, wenn das Schloss das Click-It-Befestigungssystem von Locinox nutzt. Edelstahl-Ausführung ist außentauglich und korrosionsbeständig. Hergestellt in Belgien mit Locinox-Fertigungsstandards, getestet auf hohe Zyklenzahl und Außentauglichkeit. Eingesetzt im Sortiment von MK-Beschlaege für gewerbliche Tortechnik, Industrie-Anwendungen und private Sicherheitstore mit hohen Anforderungen an Korrosionsbeständigkeit und Dauerfestigkeit. Locinox-Komponenten ergänzen Schließsysteme nach DIN EN 12209 (Einsteckschlösser), DIN EN 179 (Notausgangsverschlüsse) und DIN EN 1125 (Panikverschlüsse). Mit feuerverzinktem Stahl (RAL 9005) und M-Gewinde-Befestigung (M8, M16) ist die Locinox-Tortechnik für Tore bis 90° oder 180° Öffnungswinkel ausgelegt. Häufige FragenWas ist Hybrid-Stift?Spezieller Stift, der mit Locinox-Click-It-Befestigungssystem zusammenpasst.Was unterscheidet 3006I-H von 3006I?3006I-H hat Hybrid-Stift für Click-It-Einsteckschlösser. 3006I ist Standard-Vierkantstift.Welche Herkunft? Hergestellt in Belgien, getestet auf hohe Zyklenzahl und Außentauglichkeit. Edelstahl-Ausführung für maximale Korrosionsbeständigkeit im Außenbereich.Wo wird Locinox produziert und welche Normen werden eingehalten?Locinox produziert in Belgien mit hohen Fertigungsstandards. Die Schließsysteme entsprechen DIN EN 12209 (Einsteckschlösser) und DIN EN 1303 (Profilzylinder). Bei Notausgang- und Paniktoren werden zusätzlich DIN EN 179 und DIN EN 1125 unterstützt. Lieferumfang 1 Stück Drückerpaar 3006I-H für Hybrid-Einsteckschlösser 📖 Ratgeber zum Thema Sie finden im Türbeschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Locinox-Produkte 3020-HYB Langschild Standard 3020-HYB Langschild Aluminium EIGHTYLOCK Einsteckschloss 60 mm Alle Locinox Einsteckschlösser
Kunden kauften auch
WSS Rohrrahmenschloss - 13 mm RiegelausschlussDas WSS Einsteckschloss mit 13 mm Riegelausschluss ist ein kompaktes Rohrrahmenschloss für den Außenbereich, das mit einer Tour 13 mm Riegelausschluss bietet und sich per Hebel von DIN links auf DIN rechts umstellen lässt.Rohrrahmenschloss mit 13 mm Riegelausschluss (1-Tour)DIN-Umstellung per Hebel links/rechts (ab Werk DIN rechts)Entfernung 92 mm, mit Wechsel, 8 mm VierkantKunststoff-Gleitlager reduziert AbriebStulp Edelstahl V2A gestrahlt - ideal für den AußenbereichTechnische DatenSpezifikation und WerkstoffSchlossartRohrrahmen-EinsteckschlossRiegelausschluss13 mm (1-Tour)Entfernung92 mm (PZ)Wechselmit WechselVierkant8 mmDIN-Umstellungper Hebel links/rechts (ab Werk DIN rechts)LagerKunststoff-GleitlagerDornmaß24 / 30 / 35 / 40 mmStulpEdelstahl V2A gestrahltAusführungen & VariantenDirekt zur passenden AusführungDieses Produkt ist in 4 Ausführungen erhältlich. Wählen Sie die passende Variante direkt aus:AusführungArtikelnummer24 mm Dorn01.338.2400.42630 mm Dorn01.338.3000.42635 mm Dorn01.338.3500.42640 mm Dorn01.338.4000.426Rohrrahmenschloss 13 mm vs. 19 mm RiegelausschlussModell- und Varianten-VergleichMerkmal01.338 (13 mm)01.340 (19 mm)Riegelausschluss13 mm19 mm (tiefere Verriegelung)Entfernung92 mm92 mmVierkant8 mm8 mmDornmaß24 / 30 / 35 / 40 mm24 / 30 / 35 / 40 mmStulpEdelstahl V2A gestrahltEdelstahl V2A gestrahltAnwendungEinsatzbereich und Normen-KontextAnwendungsbereich: Rohrrahmentüren und Profiltüren im Außenbereich. Die gestrahlte Edelstahl-Stulp (V2A) bietet eine matte, korrosionsbeständige Optik und macht das Schloss witterungsfest. Das Kunststoff-Gleitlager verringert mechanischen Abrieb und erhöht die Nutzungsdauer.Die Umstelltechnik von DIN links auf DIN rechts erfolgt per Hebel und reduziert die Lagerhaltung. Mit 13 mm Riegelausschluss ist das Schloss für Standardanwendungen ausgelegt; für tiefere Verriegelung steht das 01.340 mit 19 mm zur Verfügung.Häufige FragenWofür ist das Rohrrahmenschloss 01.338 geeignet?Für Rohrrahmen- und Profiltüren, besonders im Außenbereich. Die gestrahlte Edelstahl-Stulp V2A ist korrosionsbeständig, das Kunststoff-Gleitlager reduziert Abrieb für eine höhere Nutzungsdauer.Wie wird das Schloss von DIN links auf DIN rechts umgestellt?Per Hebel - die Umstelltechnik vereinfacht die Handhabung und reduziert die Lagerhaltung. Ab Werk wird das Schloss DIN rechts ausgeliefert, die Falle ist rechts und links drehbar.Worin unterscheidet sich das 01.338 vom 01.340?Das 01.338 hat 13 mm Riegelausschluss, das 01.340 hat 19 mm (tiefere Verriegelung). Ansonsten sind beide baugleich: 92 mm Entfernung, 8 mm Vierkant, mit Wechsel, Edelstahl-Stulp gestrahlt.Welche Dornmaße gibt es?24, 30, 35 und 40 mm. Das Schloss ist PZ-vorgerichtet (1-Tour), arbeitet mit Wechsel und 8 mm Vierkant; Falle und Riegel sind bündig. Lieferumfang 1 Stück Einsteckschloss - 13 mm Riegelausschluss 📖 Ratgeber zum ThemaIm Türbeschläge-Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Montage-Tipps.Passende ProdukteWSS Einsteckschloss - 19 mm RiegelausschlussWSS Einsteck-ZimmertürschlossWSS Türdrücker Modell 100 für RohrrahmentürenWSS Türdrücker Modell 122 - für Rohrrahmentüren

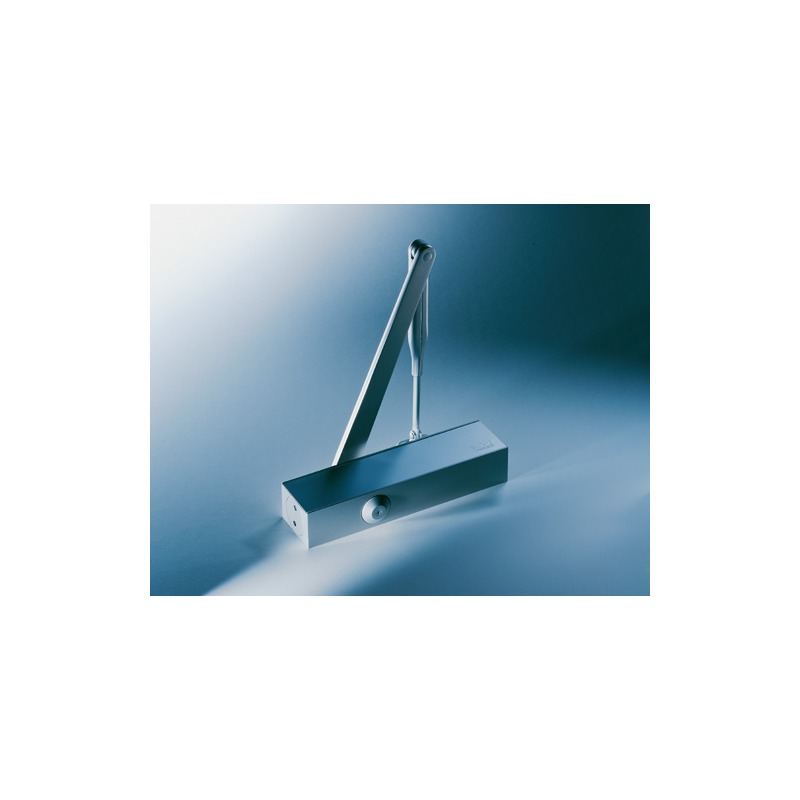

DORMA TS 73 V: Scherengestänge-Türschließer EN 2-4 mit ÖffnungsdämpfungDas DORMA TS 73 V ist ein Original-Bauteil von dormakaba Türtechnik. Anwendungsbereich: dormakaba-Türschließer (TS 92, TS 93, TS 98), Feststellanlagen (GSR-EMF/EMR, G-EMR), Gleitschienen (G 96) und Zubehör in Brand-, Rauchschutz- und Standard-Türen.Scherengestänge-Türschließer mit selbstregulierender ÖffnungsdämpfungSchließkraft EN 2-4, Türbreiten bis 1.100 mmKompakte Bauform: nur 225 mm Länge, 1,3 kgOptional mit Rastfeststellarm für Halten in OffenstellungAuch für Feuer- und Rauchschutztüren zugelassenProduktbeschreibungDer DORMA TS 73 V kombiniert wirtschaftliches Scherengestänge mit moderner Öffnungsdämpfung. Die selbstregulierende Funktion verhindert harte Anschläge an der Wand und erhöht die Lebensdauer von Tür und Beschlag. Mit nur 225 mm Bauform gehört er zu den kompaktesten Modellen seiner Klasse.Vorteile auf einen BlickÖffnungsdämpfung, Selbstregulierend, schützt Türen, Wände und BeschlägeKompakt: Bauform 225 mm, Gewicht nur 1,3 kgStufenlos einstellbar: Schließkraft EN 2-4 stufenlos justierbarBrandschutz-zugelassen: Auch für Feuer- und RauchschutztürenVielseitige Montage: Bandseite Türblatt oder Sturz BandgegenseiteEN-Klassen und TürbreitenEN-KlasseTürbreite max.AnwendungEN 2850 mmSchmale InnentürenEN 3950 mmStandardtürenEN 41.100 mmBreite Türen / BrandschutzTechnische DatenSchließkraftEN 2-4, stufenlosTürbreite max.1.100 mmBauform Länge225 mmGewicht1,3 kgÖffnungsdämpfungSelbstregulierendOptionalRastfeststellarm mit AbschaltungAnschlagrichtungDIN-L / DIN-R universellNormen & ZulassungenEN 1154: Türschließer geprüftCE-KennzeichnungMontageZwei Standardvarianten: Türblattmontage auf der Bandseite oder Sturzmontage auf der Bandgegenseite. Beide Varianten sind universell für DIN-Links und DIN-Rechts geeignet: ohne Umstellung am Schließer. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: dormakaba-Türschließer (TS 92, TS 93, TS 98), Feststellanlagen (GSR-EMF/EMR, G-EMR), Gleitschienen (G 96) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. dormakaba-Komponenten entsprechen DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellung) und DIN EN 1158 (Schließfolgeregelung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen. Häufige FragenWas bringt die Öffnungsdämpfung?Sie bremst die Tür beim weiten Öffnen: verhindert harte Anschläge an Wand oder Türstopper und schont so Tür, Wand und Beschlag. Die Funktion ist selbstregulierend und benötigt keine Wartung.Wie unterscheidet sich der TS 73 V vom TS 72?Der TS 73 V hat zusätzlich Öffnungsdämpfung und kompaktere Bauform (225 mm vs. 270 mm). Der TS 72 ist die wirtschaftlichere Basisvariante ohne Dämpfung.Wofür gibt es die Rastfeststellarm-Variante?Damit lässt sich die Tür im gewünschten Winkel offenrasten: praktisch bei häufigem Türverkehr. Bei Brandschutztüren nicht zulässig: dort wird eine Feststellanlage mit Rauchmelder benötigt.Gibt es eine elektromechanische Variante?Ja, der TS 73 EMF (separat erhältlich) verfügt über elektromagnetische Feststellung: geeignet für Feststellanlagen mit RMZ-Steuerung. Welche Normen erfüllen dormakaba-Komponenten?dormakaba-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155 und Schließfolgeregler DIN EN 1158. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Türkombination. Lieferumfang 1 Stück DORMA TS 73 V 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ModelleSiehe auch: Dorma TS 72 (ohne Öffnungsdämpfung, günstiger) (Art.-Nr. 22232101.22002301M)
