Dictator Mechanischer Timer
258,86 €*
inkl. MwSt
217,53 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Dictator Mechanischer Timer"
- Mechanische Zeitverzögerung für automatisches Schließen
- Verzögerung einstellbar – passend an Durchgangsfrequenz
- Rein mechanisch – kein Strom, keine Wartung
- Ideal für Schiebetüren mit Federseilrolle oder vergleichbarem Schließsystem
Dictator Mechanischer Timer für Schiebetüren
Der Dictator Mechanische Timer verzögert das automatische Schließen einer Schiebetür um die eingestellte Zeit. Damit lässt sich die Schiebetür kurz offen halten – etwa für den Durchgang mit Wagen, Trolleys oder bei Beladungssituationen – bevor der Schließautomatismus (z. B. die Federseilrolle FSR) die Tür wieder zuzieht.

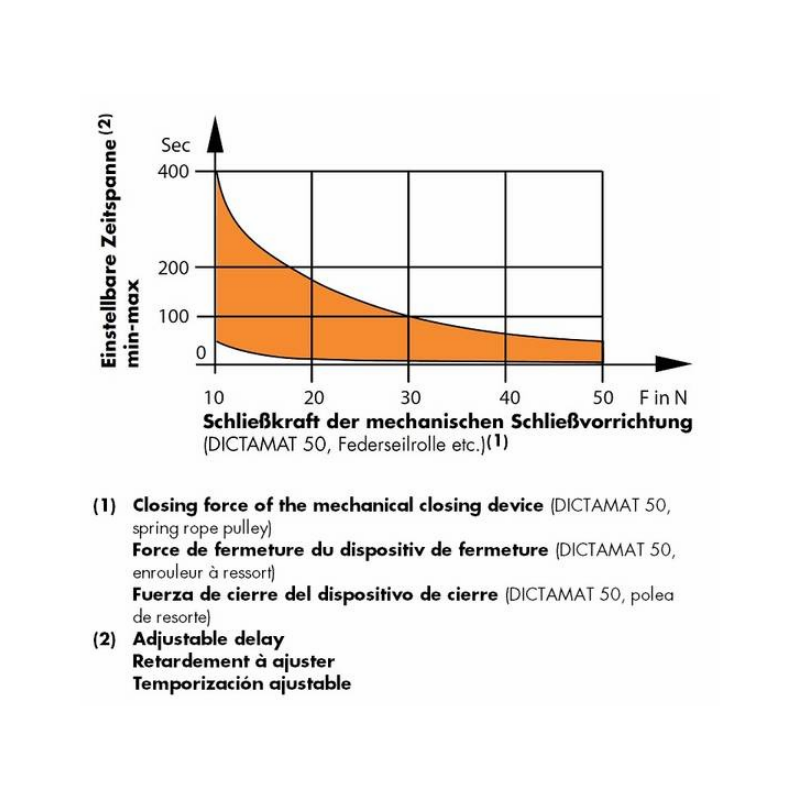

Die Verzögerungszeit ist mechanisch einstellbar. Da der Timer ohne Strom arbeitet, ist er wartungsfrei und auch in Bereichen ohne Stromanschluss einsetzbar – Lager, Werkstätten, technische Räume.
Vorteile Dictator
- Mechanische Zeitverzögerung – einstellbar für Durchgangs- und Beladungssituationen
- Stromlos – kein Anschluss, kein Stromverbrauch, keine Stromausfall-Probleme
- Wartungsfrei – mechanischer Aufbau ohne Verschleißteile sichtbar
- Kombinierbar – ideale Ergänzung zur Federseilrolle FSR oder zu Schiebetür-Schließern
Technische Daten Dictator
| Eigenschaft | Wert |
|---|---|
| Modell | Dictator Mechanischer Timer für Schiebetüren |
| Funktion | mechanische Schließverzögerung |
| Verzögerungszeit | einstellbar |
| Strombedarf | keiner (rein mechanisch) |
| Einsatz | in Verbindung mit FSR oder Schiebetür-Schließer |
| Wartung | wartungsfrei |
| Hersteller-Artikelnummer | 02.03.05 |
Häufig gestellte Fragen
Was macht der mechanische Timer genau?
Er verzögert das automatische Schließen der Schiebetür um die eingestellte Zeit – damit Personen oder Fahrzeuge in Ruhe durchgehen können, bevor die Tür wieder zugezogen wird.
Brauche ich für den Timer einen Stromanschluss?
Nein. Der Timer arbeitet rein mechanisch – kein Strom, kein Anschluss, keine Stromausfall-Probleme.
Mit welchen Schließsystemen lässt sich der Timer kombinieren?
Hauptsächlich mit der Dictator Federseilrolle (FSR) oder vergleichbaren mechanischen Schiebetür-Schließsystemen. Bei elektrischen Antrieben gibt es separate Steuerungen.
Weiteres Schiebetür-Zubehör
Kurz & KnappUniversal-Türdämpfer mit Selbstanpassung an die Türlage4 Schließkräfte als Variante wählbar (20 / 50 / 80 / 115 N)Für auf-, gleich- und zurückliegende Drehtüren, DIN links und rechtsOberfläche: Edelstahl V2A – auch für Außenbereich und feuchte RäumeTürdämpfer Dictator V 1600 – Edelstahl V2ADer Dictator V 1600 ist der Universal-Türdämpfer mit der größten Modell-Vielfalt im Sortiment. Selbstanpassend an alle drei Türlagen (auf-, gleich-, zurückliegend) ist er die flexibelste Lösung für gemischte Türsituationen. Die Schließkraft wird über die Variante gewählt – 4 Stufen (20 / 50 / 80 / 115 N).Technisch arbeitet der V 1600 mit progressiver Silikonöl-Dämpfung: Die Tür wird zum Schloss hin zunehmend sanft abgebremst. Die Schließgeschwindigkeit ist stufenlos einstellbar. Die Edelstahl-V2A-Ausführung ist auch für Außenbereich und feuchte Umgebungen geeignet.Vorteile Dictator V 1600Selbstanpassung an Türlage – auf-/gleich-/zurückliegend ohne Umbau4 Schließkräfte als Variante – 20 / 50 / 80 / 115 NProgressive Silikonöl-Dämpfung – Tür wird zum Schloss hin sanft abgebremstStufenlos einstellbare Schließgeschwindigkeit – Anpassung am eingebauten DämpferEdelstahl V2A – auch für Außenbereich, Feuchträume und LebensmittelhygieneTechnische Daten Dictator V 1600EigenschaftWertModellDictator V 1600TürartDrehtüren DIN links und rechtsTürlageauf-, gleich- und zurückliegend (selbstanpassend)Schließkraft20 / 50 / 80 / 115 N (4 Stufen, als Variante)DämpfungscharakteristikprogressivSchließgeschwindigkeitstufenlos einstellbarDämpfungsmediumSilikonölMaterialStahl V2AOberflächeEdelstahl V2AAußenbereich-tauglichja (Edelstahl V2A)Hersteller-Artikelnummer02.01.04Häufig gestellte FragenWodurch unterscheidet sich V 1600 vom VS 2000?Der V 1600 ist universeller (auch zurückliegende Türen) und in V2A erhältlich. Der VS 2000 ist optisch eleganter (komplett verkleidet), aber nur für aufliegende und gleichliegende Türen.Brauche ich für Brandschutz die V 1600 F-Variante?Ja. Im Brandschutz-Bereich (T30/T90, EI30/EI90) ist die V 1600 F mit AbZ Z-6.100-2502 die nachweisbar zugelassene Variante.Kann ich den V 1600 im Außenbereich montieren?Nur die Edelstahl-V2A-Ausführung. Standard-Modelle sind für den Innenbereich ausgelegt.
Kurz & KnappUniversal-Türdämpfer mit Selbstanpassung an die Türlage2 Schließkräfte als Variante wählbar (50 / 80 N)Für auf-, gleich- und zurückliegende Drehtüren, DIN links und rechtsOberfläche: Weiß pulverbeschichtetTürdämpfer Dictator V 1600 – Weiß pulverbeschichtetDer Dictator V 1600 ist der Universal-Türdämpfer mit der größten Modell-Vielfalt im Sortiment. Selbstanpassend an alle drei Türlagen (auf-, gleich-, zurückliegend) ist er die flexibelste Lösung für gemischte Türsituationen. Die Schließkraft wird über die Variante gewählt – 2 Stufen (50 / 80 N).Technisch arbeitet der V 1600 mit progressiver Silikonöl-Dämpfung: Die Tür wird zum Schloss hin zunehmend sanft abgebremst. Die Schließgeschwindigkeit ist stufenlos einstellbar. Diese Ausführung ist für den Innenbereich konzipiert.Vorteile Dictator V 1600Selbstanpassung an Türlage – auf-/gleich-/zurückliegend ohne Umbau2 Schließkräfte als Variante – 50 / 80 NProgressive Silikonöl-Dämpfung – Tür wird zum Schloss hin sanft abgebremstStufenlos einstellbare Schließgeschwindigkeit – Anpassung am eingebauten DämpferBrandschutz-Variante verfügbar – bei T30/T90-Türen die V 1600 F mit AbZ Z-6.100-2502 wählenTechnische Daten Dictator V 1600EigenschaftWertModellDictator V 1600TürartDrehtüren DIN links und rechtsTürlageauf-, gleich- und zurückliegend (selbstanpassend)Schließkraft50 / 80 N (2 Stufen, als Variante)DämpfungscharakteristikprogressivSchließgeschwindigkeitstufenlos einstellbarDämpfungsmediumSilikonölMaterialStahl, Aluminium (Haken)OberflächeWeiß pulverbeschichtetAußenbereich-tauglichnein (Standard-Innenbereich)Hersteller-Artikelnummer02.01.04Häufig gestellte FragenWodurch unterscheidet sich V 1600 vom VS 2000?Der V 1600 ist universeller (auch zurückliegende Türen) und in V2A erhältlich. Der VS 2000 ist optisch eleganter (komplett verkleidet), aber nur für aufliegende und gleichliegende Türen.Brauche ich für Brandschutz die V 1600 F-Variante?Ja. Im Brandschutz-Bereich (T30/T90, EI30/EI90) ist die V 1600 F mit AbZ Z-6.100-2502 die nachweisbar zugelassene Variante.Kann ich den V 1600 im Außenbereich montieren?Nur die Edelstahl-V2A-Ausführung. Standard-Modelle sind für den Innenbereich ausgelegt.
Kurz & KnappUniversal-Türdämpfer mit Selbstanpassung an die TürlageSchließkraft 50 N – StandardausführungFür auf-, gleich- und zurückliegende Drehtüren, DIN links und rechtsOberfläche: SchokoladenbraunTürdämpfer Dictator V 1600 – SchokoladenbraunDer Dictator V 1600 ist der Universal-Türdämpfer mit der größten Modell-Vielfalt im Sortiment. Selbstanpassend an alle drei Türlagen (auf-, gleich-, zurückliegend) ist er die flexibelste Lösung für gemischte Türsituationen. Die Schließkraft beträgt 50 N (Standardausführung).Technisch arbeitet der V 1600 mit progressiver Silikonöl-Dämpfung: Die Tür wird zum Schloss hin zunehmend sanft abgebremst. Die Schließgeschwindigkeit ist stufenlos einstellbar. Diese Ausführung ist für den Innenbereich konzipiert.Vorteile Dictator V 1600Selbstanpassung an Türlage – auf-/gleich-/zurückliegend ohne UmbauSchließkraft 50 N – StandardausführungProgressive Silikonöl-Dämpfung – Tür wird zum Schloss hin sanft abgebremstStufenlos einstellbare Schließgeschwindigkeit – Anpassung am eingebauten DämpferBrandschutz-Variante verfügbar – bei T30/T90-Türen die V 1600 F mit AbZ Z-6.100-2502 wählenTechnische Daten Dictator V 1600EigenschaftWertModellDictator V 1600TürartDrehtüren DIN links und rechtsTürlageauf-, gleich- und zurückliegend (selbstanpassend)Schließkraft50 NDämpfungscharakteristikprogressivSchließgeschwindigkeitstufenlos einstellbarDämpfungsmediumSilikonölMaterialStahl, Aluminium (Haken)OberflächeSchokoladenbraunAußenbereich-tauglichnein (Standard-Innenbereich)Hersteller-Artikelnummer02.01.04Häufig gestellte FragenWodurch unterscheidet sich V 1600 vom VS 2000?Der V 1600 ist universeller (auch zurückliegende Türen) und in V2A erhältlich. Der VS 2000 ist optisch eleganter (komplett verkleidet), aber nur für aufliegende und gleichliegende Türen.Brauche ich für Brandschutz die V 1600 F-Variante?Ja. Im Brandschutz-Bereich (T30/T90, EI30/EI90) ist die V 1600 F mit AbZ Z-6.100-2502 die nachweisbar zugelassene Variante.Kann ich den V 1600 im Außenbereich montieren?Nur die Edelstahl-V2A-Ausführung. Standard-Modelle sind für den Innenbereich ausgelegt.
Kurz & KnappUniversal-Türdämpfer mit Selbstanpassung an die TürlageSchließkraft 50 N – StandardausführungFür auf-, gleich- und zurückliegende Drehtüren, DIN links und rechtsOberfläche: mattverchromtTürdämpfer Dictator V 1600 – mattverchromtDer Dictator V 1600 ist der Universal-Türdämpfer mit der größten Modell-Vielfalt im Sortiment. Selbstanpassend an alle drei Türlagen (auf-, gleich-, zurückliegend) ist er die flexibelste Lösung für gemischte Türsituationen. Die Schließkraft beträgt 50 N (Standardausführung).Technisch arbeitet der V 1600 mit progressiver Silikonöl-Dämpfung: Die Tür wird zum Schloss hin zunehmend sanft abgebremst. Die Schließgeschwindigkeit ist stufenlos einstellbar. Diese Ausführung ist für den Innenbereich konzipiert.Vorteile Dictator V 1600Selbstanpassung an Türlage – auf-/gleich-/zurückliegend ohne UmbauSchließkraft 50 N – StandardausführungProgressive Silikonöl-Dämpfung – Tür wird zum Schloss hin sanft abgebremstStufenlos einstellbare Schließgeschwindigkeit – Anpassung am eingebauten DämpferBrandschutz-Variante verfügbar – bei T30/T90-Türen die V 1600 F mit AbZ Z-6.100-2502 wählenTechnische Daten Dictator V 1600EigenschaftWertModellDictator V 1600TürartDrehtüren DIN links und rechtsTürlageauf-, gleich- und zurückliegend (selbstanpassend)Schließkraft50 NDämpfungscharakteristikprogressivSchließgeschwindigkeitstufenlos einstellbarDämpfungsmediumSilikonölMaterialStahl, Aluminium (Haken)OberflächemattverchromtAußenbereich-tauglichnein (Standard-Innenbereich)Hersteller-Artikelnummer02.01.04Häufig gestellte FragenWodurch unterscheidet sich V 1600 vom VS 2000?Der V 1600 ist universeller (auch zurückliegende Türen) und in V2A erhältlich. Der VS 2000 ist optisch eleganter (komplett verkleidet), aber nur für aufliegende und gleichliegende Türen.Brauche ich für Brandschutz die V 1600 F-Variante?Ja. Im Brandschutz-Bereich (T30/T90, EI30/EI90) ist die V 1600 F mit AbZ Z-6.100-2502 die nachweisbar zugelassene Variante.Kann ich den V 1600 im Außenbereich montieren?Nur die Edelstahl-V2A-Ausführung. Standard-Modelle sind für den Innenbereich ausgelegt.
Kurz & KnappUniversal-Türdämpfer mit Selbstanpassung an die TürlageSchließkraft 50 N – StandardausführungFür auf-, gleich- und zurückliegende Drehtüren, DIN links und rechtsOberfläche: Blackline (schwarz)Türdämpfer Dictator V 1600 – Blackline (schwarz)Der Dictator V 1600 ist der Universal-Türdämpfer mit der größten Modell-Vielfalt im Sortiment. Selbstanpassend an alle drei Türlagen (auf-, gleich-, zurückliegend) ist er die flexibelste Lösung für gemischte Türsituationen. Die Schließkraft beträgt 50 N (Standardausführung).Technisch arbeitet der V 1600 mit progressiver Silikonöl-Dämpfung: Die Tür wird zum Schloss hin zunehmend sanft abgebremst. Die Schließgeschwindigkeit ist stufenlos einstellbar. Diese Ausführung ist für den Innenbereich konzipiert.Vorteile Dictator V 1600Selbstanpassung an Türlage – auf-/gleich-/zurückliegend ohne UmbauSchließkraft 50 N – StandardausführungProgressive Silikonöl-Dämpfung – Tür wird zum Schloss hin sanft abgebremstStufenlos einstellbare Schließgeschwindigkeit – Anpassung am eingebauten DämpferBrandschutz-Variante verfügbar – bei T30/T90-Türen die V 1600 F mit AbZ Z-6.100-2502 wählenTechnische Daten Dictator V 1600EigenschaftWertModellDictator V 1600TürartDrehtüren DIN links und rechtsTürlageauf-, gleich- und zurückliegend (selbstanpassend)Schließkraft50 NDämpfungscharakteristikprogressivSchließgeschwindigkeitstufenlos einstellbarDämpfungsmediumSilikonölMaterialStahl, Aluminium (Haken)OberflächeBlackline (schwarz)Außenbereich-tauglichnein (Standard-Innenbereich)Hersteller-Artikelnummer02.01.04Häufig gestellte FragenWodurch unterscheidet sich V 1600 vom VS 2000?Der V 1600 ist universeller (auch zurückliegende Türen) und in V2A erhältlich. Der VS 2000 ist optisch eleganter (komplett verkleidet), aber nur für aufliegende und gleichliegende Türen.Brauche ich für Brandschutz die V 1600 F-Variante?Ja. Im Brandschutz-Bereich (T30/T90, EI30/EI90) ist die V 1600 F mit AbZ Z-6.100-2502 die nachweisbar zugelassene Variante.Kann ich den V 1600 im Außenbereich montieren?Nur die Edelstahl-V2A-Ausführung. Standard-Modelle sind für den Innenbereich ausgelegt.
Kurz & KnappUniversal-Türdämpfer mit Selbstanpassung an die Türlage2 Schließkräfte als Variante wählbar (50 / 80 N)Für auf-, gleich- und zurückliegende Drehtüren, DIN links und rechtsOberfläche: Grau pulverbeschichtetTürdämpfer Dictator V 1600 – Grau pulverbeschichtetDer Dictator V 1600 ist der Universal-Türdämpfer mit der größten Modell-Vielfalt im Sortiment. Selbstanpassend an alle drei Türlagen (auf-, gleich-, zurückliegend) ist er die flexibelste Lösung für gemischte Türsituationen. Die Schließkraft wird über die Variante gewählt – 2 Stufen (50 / 80 N).Technisch arbeitet der V 1600 mit progressiver Silikonöl-Dämpfung: Die Tür wird zum Schloss hin zunehmend sanft abgebremst. Die Schließgeschwindigkeit ist stufenlos einstellbar. Diese Ausführung ist für den Innenbereich konzipiert.Vorteile Dictator V 1600Selbstanpassung an Türlage – auf-/gleich-/zurückliegend ohne Umbau2 Schließkräfte als Variante – 50 / 80 NProgressive Silikonöl-Dämpfung – Tür wird zum Schloss hin sanft abgebremstStufenlos einstellbare Schließgeschwindigkeit – Anpassung am eingebauten DämpferBrandschutz-Variante verfügbar – bei T30/T90-Türen die V 1600 F mit AbZ Z-6.100-2502 wählenTechnische Daten Dictator V 1600EigenschaftWertModellDictator V 1600TürartDrehtüren DIN links und rechtsTürlageauf-, gleich- und zurückliegend (selbstanpassend)Schließkraft50 / 80 N (2 Stufen, als Variante)DämpfungscharakteristikprogressivSchließgeschwindigkeitstufenlos einstellbarDämpfungsmediumSilikonölMaterialStahl, Aluminium (Haken)OberflächeGrau pulverbeschichtetAußenbereich-tauglichnein (Standard-Innenbereich)Hersteller-Artikelnummer02.01.04Häufig gestellte FragenWodurch unterscheidet sich V 1600 vom VS 2000?Der V 1600 ist universeller (auch zurückliegende Türen) und in V2A erhältlich. Der VS 2000 ist optisch eleganter (komplett verkleidet), aber nur für aufliegende und gleichliegende Türen.Brauche ich für Brandschutz die V 1600 F-Variante?Ja. Im Brandschutz-Bereich (T30/T90, EI30/EI90) ist die V 1600 F mit AbZ Z-6.100-2502 die nachweisbar zugelassene Variante.Kann ich den V 1600 im Außenbereich montieren?Nur die Edelstahl-V2A-Ausführung. Standard-Modelle sind für den Innenbereich ausgelegt.
Passendes Zubehör
Federseilrolle für Schiebetüren – schließt automatisch durch FederkraftAusführung: einseitiger VierkantVerschiedene Federstärken als Variante wählbar – passend zum TürgewichtRein mechanisch – kein Strom, wartungsarm, lange LebensdauerDictator Federseilrolle FSR – einseitiger VierkantDie Dictator Federseilrolle (FSR) zieht Schiebetüren automatisch durch Federkraft in die geschlossene Position. Die Ausführung mit einseitigem Vierkant ist die direkt mit der Tür gekoppelte Standard-Variante. Die Federstärke wird über die Variantenwahl auf das Türgewicht abgestimmt.Funktional ist die FSR komplett mechanisch – kein Stromanschluss, keine Wartung, keine Verschleißteile sichtbar. Die robuste Konstruktion ist für den dauerhaften Einsatz an Tür-Endlagen ausgelegt.Vorteile Dictator FederseilrolleAutomatisches Schließen – Federkraft zieht die Tür ohne Zutun zuEinseitiger Vierkant – direkte Kopplung an die TürVariantenwahl der Federstärke – passend zum Türgewicht abgestimmtMechanisch und wartungsarm – kein Strom, keine Stromausfall-ProblemeTechnische Daten Dictator FederseilrolleEigenschaftWertModellDictator Federseilrolle FSR – einseitiger VierkantEinsatzSchiebetüren – automatisches SchließenFunktionsprinzipFederkraft (mechanisch)Federstärkeüber VariantenwahlAntriebkein Stromanschluss nötigMaterialStahl, EdelstahlfederWartungwartungsarmAusführungsmerkmaleinseitiger VierkantHersteller-Artikelnummer02.03.02 / 02.03.03Häufig gestellte FragenWann wähle ich die Variante mit einseitigem Vierkant?Die einseitige Vierkant-Kopplung ist die Standard-Lösung – Tür und Feder sind direkt verbunden, das System schließt sofort beim Loslassen.Welche Federstärke brauche ich?Die Federstärke wird über die Variantenwahl auf das Türgewicht abgestimmt. Die Auswahltabelle im Hersteller-Datenblatt liefert konkrete Empfehlungen nach Türbreite und -gewicht.Lässt sich die FSR mit einem Timer kombinieren?Ja. Der Dictator Mechanische Timer verzögert das automatische Schließen – ideal in Kombination, wenn die Tür kurz offen bleiben soll.
Stärkere Zugfeder-Variante – höhere Schließkraft als Z 1000Speziell für Schiebetüren – Endlagendämpfung und aktives ZuziehenMehrere Schließkräfte als Variante wählbarRobust und wartungsarm – Edelstahlfeder, Silikonöl-DämpfungTürdämpfer Dictator Z 1100 – für SchiebetürenDer Dictator Z 1100 ist die stärkere Schwester des Z 1000 – speziell für Schiebetüren konzipiert. Die kräftigere Zugfeder sorgt dafür, dass auch schwerere Schiebetüren oder Türen mit hoher Reibung zuverlässig in die Endlage gezogen und gedämpft werden.Bewährte progressive Silikonöl-Dämpfung mit stufenlos einstellbarer Geschwindigkeit. Die Schließkraft wird über die Variantenwahl auf das Türgewicht abgestimmt.Vorteile Dictator Z 1100Stärkere Zugfeder als Z 1000 – auch für schwerere Schiebetüren geeignetEndlagendämpfung Schiebetür – Tür kommt sanft, aber zuverlässig in die EndlageMehrere Schließkräfte – über VariantenwahlRobust und wartungsarm – langlebiger mechanischer AufbauTechnische Daten Dictator Z 1100EigenschaftWertModellDictator Z 1100EinsatzSchiebetüren – Endlagendämpfung und aktives ZuziehenFunktionsprinzipTürdämpfer mit verstärkter ZugfederSchließkraftüber VariantenwahlDämpfungscharakteristikprogressivSchließgeschwindigkeitstufenlos einstellbarDämpfungsmediumSilikonölHersteller-Artikelnummer02.01.10Häufig gestellte FragenWann sollte ich Z 1100 statt Z 1000 wählen?Bei Schiebetüren oder wenn die Tür schwerer ist und mehr Schließkraft braucht. Der Z 1100 hat eine deutlich stärkere Zugfeder als der Z 1000.Funktioniert der Z 1100 auch an Drehtüren?Primär ist der Z 1100 für Schiebetüren konzipiert. An Drehtüren ist üblicherweise der V 1600 oder Z 1000 die richtige Wahl.Welche Variante für welches Türgewicht?Die Auswahl-Tabelle im Hersteller-Datenblatt (`Daten/PDF/Dictator/datenblatt/0201-Tuerdaempfer-Z1100.pdf`) liefert eine konkrete Empfehlung nach Türgewicht und -breite.
Wird oft zusammen angesehen

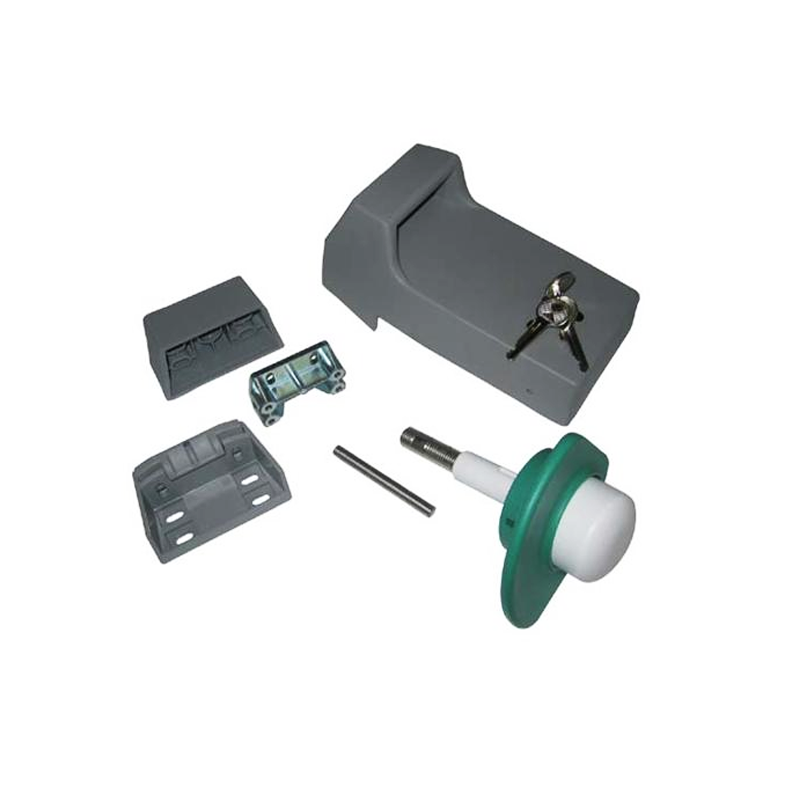

Automatischer Verschluss EURO-92 für Kühlzellen und Tiefkühlzellen Schliessung mit 1 Schließpunkt Für aufliegende Türen Inklusive Innenhebel und Spitze Mit eingebautem Profilzylinder und 3 Schlüsseln Außengehäuse: Kunststoff (RAL 7037) Innengehäuse: Kunststoff (RAL 6024 ) Ausführungen: Artikelnummer Türstärke Schließung EURO-92 100 mm Zylinderverschluss mit 3 Schlüsseln Lieferumfang:- EURO-92 - Automatischer Verschluss- Zylinderverschluss mit 3 Schlüsseln
