Dictator Schließfeder Einbauadjunkt E 22
Lieferzeit 5-7 Werktage
Produktinformationen "Dictator Schließfeder Einbauadjunkt E 22"
- Ausführung 300341
- Eckige Frontplatte aus Stahl verzinkt
- Rohrdurchmesser 22 mm, Typ E 22/2550
- Nach dem Einbau kein Schließmechanismus sichtbar

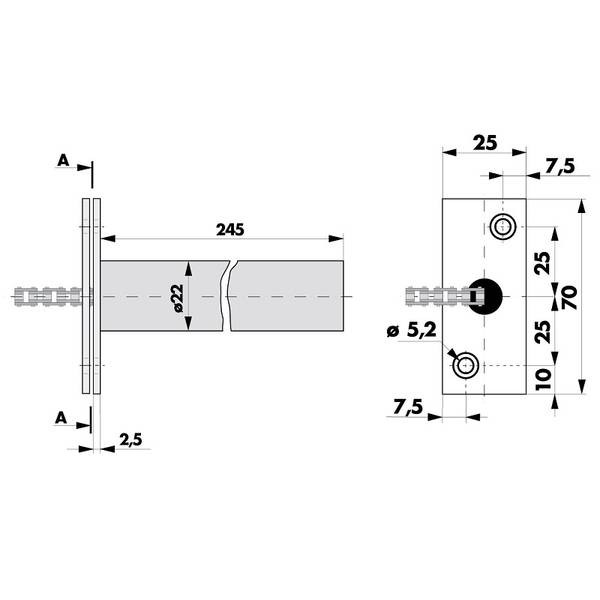

Dictator Schließfeder Einbauadjunkt E 22, eckige Frontplatte aus Stahl verzinkt
Bei dieser Ausführung schließt eine eckige Frontplatte aus Stahl verzinkt den Einbauadjunkt an der Stirnseite ab. Die Feder mit 22 mm Rohrdurchmesser sitzt komplett im Türblatt und zieht die Tür über die einstellbare Federkraft zu.
Wer eine abgerundete Platte aus Edelstahl V2A möchte, etwa für feuchte Umgebungen, wählt die zweite Ausführung.
Video von DICTATOR
Schließfedern für leichte Türen
Schließfedern für leichte Türen, DICTATOR Technik. Das Video startet mit dem Klick hier auf der Seite, dabei wird es von YouTube geladen und es werden Daten an Google übertragen.
Technische Daten
Spezifikation und Ausführungen
| Bauart | Unsichtbare Einbau-Schließfeder für Drehtüren |
| Rohrdurchmesser | 22 mm |
| Typbezeichnung | E 22/2550 |
| Federkraft | einstellbar |
| Dämpfung | keine (separat mit Dictator Türdämpfer kombinierbar) |
| Eckige Frontplatte, Stahl verzinkt | Art. 300341 |
| Abgerundete Frontplatte, Edelstahl V2A | Art. 300319 |
| Norm-Kontext | Türschliesstechnik nach DIN EN 1154 |
| Hersteller | Dictator Technik GmbH, Bayern |
Ausführungen im Shop
| Artikel-Nr. | Ausführung |
| 300319 | Abgerundete Frontplatte – Edelstahl V2A |
| 300341 | Eckige Frontplatte – Stahl verzinkt |
Anwendung
Einsatzbereich und Normen-Kontext

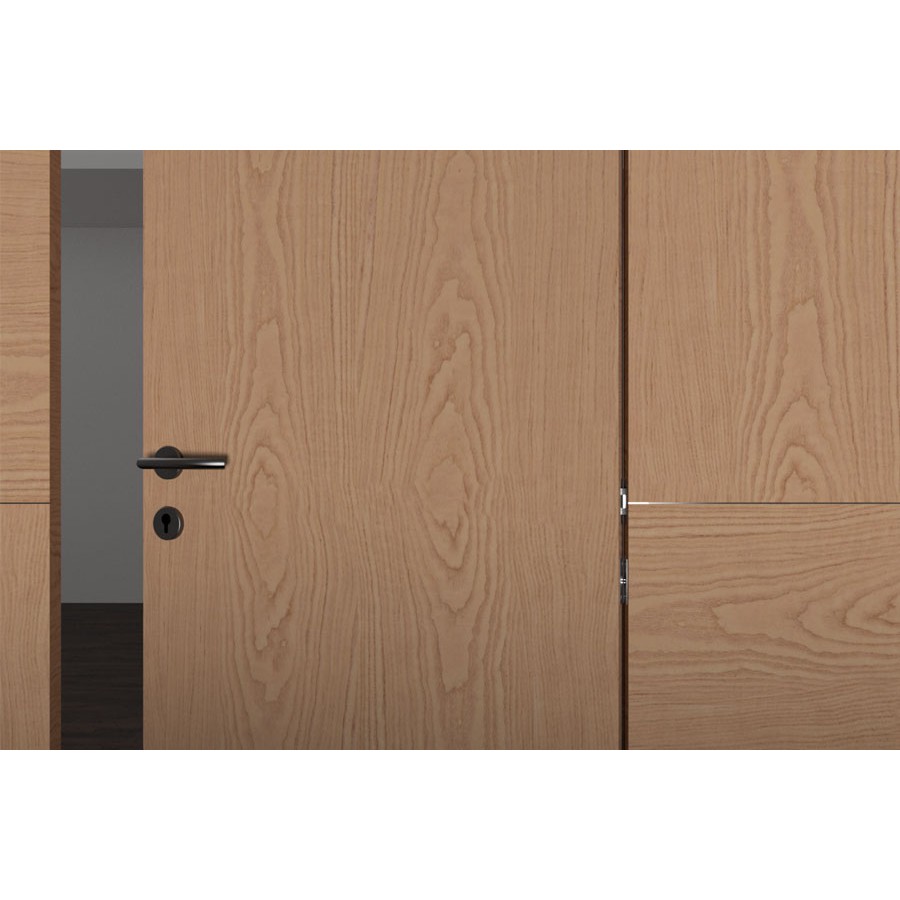

Anwendungsbereich: selbsttätiges, optisch unsichtbares Schließen von Drehtüren: besonders in repräsentativen Bereichen und Architektur-Objekten, in denen ein sichtbarer Türschließer stört. Der E 22 mit 22 mm Rohrdurchmesser liefert mehr Federkraft als der kleinere E 16 und eignet sich daher für schwerere Türen. Die Schließfeder wird im Kontext der DIN EN 1154 eingesetzt. Da sie nicht dämpft, empfiehlt Dictator die Kombination mit einem Türdämpfer, der die Tür sanft ins Schloss zieht. Die abgerundete Frontplatte aus Edelstahl V2A (Art. 300319) eignet sich für sichtbar bleibende Stirnseiten und feuchte Umgebungen.
Häufige Fragen
Wie funktioniert der Einbauadjunkt E 22?
Der E 22 ist eine unsichtbare Schließfeder: Der Rohrmechanismus (Ø 22 mm) wird komplett im Türblatt versenkt. Nach dem Einbau ist kein Schließer sichtbar; die Tür schließt selbsttätig über die einstellbare Federkraft.
Welche Frontplatten-Ausführungen gibt es?
Zwei: eine eckige Frontplatte aus Stahl verzinkt (Art. 300341) und eine abgerundete Frontplatte aus Edelstahl V2A (Art. 300319).
Wann brauche ich den E 22 statt den E 16?
Der E 22 mit 22 mm Rohrdurchmesser liefert eine stärkere Federkraft und ist für schwerere Türen ausgelegt. Der kleinere E 16 (16 mm) eignet sich für leichtere Türen.
Hat der Einbauadjunkt eine Dämpfung und welche Normen gelten?
Eine Dämpfung hat er nicht: für sanftes Schließen wird er mit einem Dictator Türdämpfer kombiniert. Die Türschliesstechnik steht im Kontext der DIN EN 1154; Hersteller ist die Dictator Technik GmbH aus Bayern.
Lieferumfang
- 1 Stück Dictator Schließfeder Einbauadjunkt E 22
