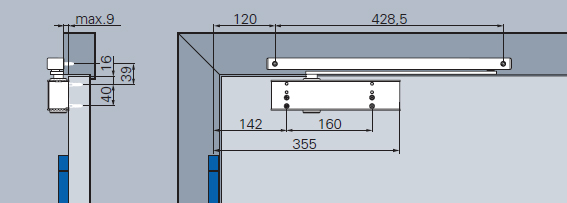

ECO Gleitschienentürschließer TS 41-B

Gleitschienentürschließer ECO NEWTON TS-61 Schließkraftgröße 2 – 5 Der ECO NEWTON TS-61 Gleischienenschließer ist nach EN 1154 A geprüft (für Türbreiten bis 1.250 mm), stufenlos einstellbar. Der Endschlag, die Schließgeschwindigkeit und die Öffnungsdämpfung können stufenlos frontseitg eingestellt werden. Schließverzögerung optional. Für DIN-L und DIN-R. Bauhöhe kann die gleiche Ausführung genutzt werden, einschließlich Montageplatte nur 49 mm. Der Türöffnungswinkel beträgt 180° - Schließkraft: 2-5 - Türbreite: 1250 mm - Abmessungen: Länge: 297 mm   Bautiefe: 49 mm   Höhe: 62 mm - Endschlag: stufenlos einstellbar - Schließgeschwindigkeit: stufenlos einstellbar - Oberfläche: Silber RAL 9006 - Öffnungsdämpfung: stufenlos einstellbar - Für Feuer- und Rauchschutztüren geeignet - Unsichtbare Montageplatte für DIN Lochgruppe - ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover - Inklusive Gleitschiene B.   Die Highlights des ECO NEWTON TS-61 auf einen Blick: ECOphysis: Der Türschließer und die Gleitschiene bilden eine formschlüssige Einheit aus Aluminium und Edelstahl. ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff. ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt. ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs mit einem handelsüblichen Inbusschlüssel. ECOgreen: Intelligente Konstruktion und bewusster Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei. ECOcover: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-61 bzw. die Gleitschiene. ECOline: Fertig montiert schließen Gleitschiene und Türschließer bündig ab. ECOvario: Erlaubt den Einsatz aller Gleitschienentürschließer, sogar kombinierbar bei unterschiedlichen Türfl ügelbreiten. Somit kann ein optimales Preis-Leistungsverhältnis auf jede individuelle Türsituation abgestimmt werden. Standardmäßige Auslieferung des Gleitschienenschließers mit Gleitschiene B und Montageplatte. Montage des Gleitschienentürschließers ECO NEWTON TS-61 Bandseite mit Gleitschiene B, Abbildung DIN-L-Tür, DIN-R spiegelbildlich: Normalmontage mit GleitschieneB, Bandseite   Kopfmontage mit Gleitschiene B, Bandseite   Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar.   Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist im Bereich von 10° -0° stufenlos einstellbar. Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Auch die Dämpfungskraft kann stufenlos eingestellt werden. Schließverzögerung (optional) Durch die Schließverzögerung wird die Schließgeschwindigkeit reduziert und ermöglicht so ein gefahrenloses Passieren für Personen. Einsatzorte sind vor allem Krankenhäuser und Pflegestationen. Die Verzögerung ist in einem Wirkungswinkel von 180° - 70° stufenlos einstellbar. 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Mechanische Feststellung von ECO-Schulte - ECO Mechanische Feststellung für den nachträglichen Einbau in die Gleitschiene B. - 30 x 21 mm. - Der Haltewinkel der mechanischen Feststellung ist von 80 - 130° einstellbar. - Die Mechanische Feststellung ist nicht für den Einsatz im Brandschutz zugelassen.Lieferumfang:Mechanische Feststellfeder OHNE Gleitstein 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Zubehörset FKL-E von ECO Einstellbare Federrastklemmung für Gleitschiene B - mit integriertem Anschlagpuffer- Nicht für den Einsatz im Brandschutz zugelassen- Zur Offenhaltung von Türen mit Gleitschienenschließern EN 2 – EN 5- Haltekraft stufenlos einstellbar.- Offenhaltewinkel einstellbar von 70 – 130°- nicht überfahrbar. - Die Einstellbare Federrastklemmung ist nicht für den Einsatz im Brandschutz zugelassen. 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Dorma Gleitstück G 96 Das Dorma Gleitstück G 96 ist das Original-Verschleißteil für die dormakaba G 96 Gleitschiene des Türschließer-Systems – komplett mit K8/K12-Anpassscheibe und passender Befestigungsschraube. Es ist das primäre Verschleißteil im Gleitschienen-System und wird bei sichtbarem Verschleiß oder hörbarem Spiel in der Schiene getauscht – ohne dass die komplette Gleitschiene erneuert werden muss. Original-Gleitstück für dormakaba G 96 GleitschieneKomplett mit Scheibe K8/K12 + BefestigungsschraubePrimäres Verschleißteil im Gleitschienen-SystemTauschen bei Spiel oder hörbarem Springen des Türschließer-HebelsWirtschaftlicher Tausch statt Komplettaustausch der Gleitschiene Technische Daten Spezifikation und Kompatibilität ArtikelDorma Gleitstück G 96 (00052005900)VerwendungVerschleißteil-Ersatz für G 96 GleitschieneLieferumfangGleitstück + K8/K12-Anpassscheibe + BefestigungsschraubeOriginal-Herstellerdormakaba (Original Ersatzteil)Kompatibilitätdormakaba TS 92, TS 93 und weitere Türschließer mit G 96 GleitschieneNorm-KontextTeil von Türschließer-Systemen nach DIN EN 1154 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Wartung und Reparatur dormakaba-Türschließer-Anlagen mit G 96 Gleitschiene in Brandschutz-, Rauchschutz- und Standard-Türen. Der Tausch des Gleitstücks erfolgt im Rahmen der jährlichen Sichtprüfung oder bei akustischen Auffälligkeiten – wirtschaftlicher Tausch nur des Verschleißteils statt der kompletten Gleitschiene. Bei Brandschutztüren nach DIN EN 1154 / DIN EN 1155 muss die Funktionsfähigkeit des Türschließers nach Tausch dokumentiert werden. Häufige Fragen Wann sollte das Gleitstück getauscht werden?Bei sichtbarem Verschleiß oder wenn der Türschließer-Hebel hörbar/spürbar in der Schiene springt – das Gleitstück ist das primäre Verschleißteil im Schließer-Schienen-System.Wozu dient die K8/K12-Scheibe?Sie passt das Gleitstück präzise an unterschiedliche Hebelvarianten an und verhindert seitliches Spiel im Gleitschienen-System.Mit welchen dormakaba-Türschließern kompatibel?Mit allen dormakaba-Modellen, die mit der G 96 Gleitschiene betrieben werden – insbesondere TS 92, TS 93 und vergleichbare Türschließer der DIN EN 1154-Klasse.Reicht der Tausch des Gleitstücks aus?In den meisten Fällen ja. Bei sichtbarer Beschädigung der Gleitschiene selbst (Kratzer, Dellen) muss zusätzlich die Schiene getauscht werden. Bei Brandschutztüren sollte die Funktion nach Tausch dokumentiert werden. 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Dorma GSR-EMF/EMR Gleitstück (Schließfolgeregler-Variante)Alle dormakaba Türschließerdormakaba Feststellanlagen

Türschließer GEZE TS 5000 Obenliegender Gleitschienentürschließer EN 2-6 für einflügelige Anschlagtüren bis 1400 mm — zugelassen für Feuer- und Rauchschutztüren nach EN 1154. Das Türschließer GEZE TS 5000 ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Schließkraft EN 2-6 stufenlos einstellbar — vom Innenzimmer bis zur schweren Brandschutztür Für Feuer- und Rauchschutztüren zugelassen (EN 1154, mit Montageplatte) Links und rechts verwendbar ohne Umstellung Hydraulischer Endschlag und Öffnungsdämpfung — werkseitig einstellbar Max. Öffnungswinkel 180°, DIN 18040 bis 1100 mm Flügelbreite Der Klassiker unter den GEZE Gleitschienentürschließern Der GEZE TS 5000 ist ein obenliegender Türschließer, den der Profi seit Jahren für einflügelige Anschlagtüren einsetzt. Das Gerät arbeitet nach dem Gleitschienen-Prinzip — der Druckstift gleitet in einer flachen Schiene am Rahmen und belastet das Türblatt geringer als ein Gestänge-Schließer. Die Optik bleibt dezent, die Mechanik langlebig. Mit der stufenlos einstellbaren Schließkraft EN 2 bis EN 6 deckt ein Modell nahezu alle gängigen Türbreiten ab. Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung werden über drei Ventile an der Frontseite reguliert — ohne Demontage des Schließkörpers. Die optische Kraftanzeige zeigt dem Monteur jederzeit, welche EN-Größe eingestellt ist. Einstellungen an der Frontseite Alle vier Hauptfunktionen werden von vorne über Regulierventile eingestellt. Bei der Variante TS 5000 S kommt zusätzlich eine Schließverzögerung (Ventil 5) hinzu. 1 Türschließergröße (EN 2-6)2 Schließgeschwindigkeit3 Endschlag4 Öffnungsdämpfung Eine leichtgängige Tür muss vom Schließer vollständig geschlossen werden. Produkt-Highlights GEZE TS 5000 Ein Modell, sechs EN-Klassen — stufenlos von EN 2 (850 mm) bis EN 6 (1400 mm) einstellbar Brandschutz-zugelassen — geeignet für T30/T60/T90 bei Montage mit Montageplatte DIN rechts und links — identisches Gerät für beide Anschlagrichtungen, keine Umstellung Hydraulischer Endschlag — zieht die Tür sicher ins Schloss, auch bei Dichtungsdruck Öffnungsdämpfung — schützt vor Kollisionen bei schwungvollem Aufstoßen Servicefreundlich — alle Funktionen ohne Demontage von vorn regulierbar Technische Daten GEZE TS 5000 EigenschaftWert SchließkraftEN 2-6, stufenlos einstellbar Max. Flügelbreite1400 mm (EN 6) Barrierefrei nach DIN 18040bis 1100 mm (EN 4) Öffnungswinkelbis 180° Maße Schließkörper (B × H × T)287 × 47 × 60 mm Endschlag / Öffnungsdämpfunghydraulisch, über Ventile MontageBandseite (Türblatt) oder Kopfmontage (Bandgegenseite) AnschlagDIN rechts und links ohne Umbau ZulassungEN 1154, CE — Feuer- und Rauchschutz LieferumfangSchließkörper, Gleitschiene, Montageplatte Welche EN-Klasse für welche Tür? EN-KlasseMax. FlügelbreiteTypischer Einsatz EN 2850 mmLeichte Zimmer- und Innentüren EN 3950 mmStandard-Innentüren, Büros EN 41100 mmBarrierefrei, Brandschutz Standard EN 51250 mmBreite Objekttüren, T30/T60 EN 61400 mmSehr schwere und breite Türen Montagehinweise GEZE TS 5000 Bei Feuer- und Rauchschutztüren ist die Montageplatte Pflicht — sie ist im Lieferumfang enthalten. Bohrlehre GEZE Art. 053134 beschleunigt die Positionierung und vermeidet Bohrfehler. Bei schmalen Zargen empfiehlt sich der Sturzfutterwinkel Art. 025657. Normen & Zulassungen GEZE TS 5000 DIN EN 1154 — kontrolliert schließende Türschließmittel (Grundnorm) DIN 18040 — barrierefreies Bauen bis EN 4 / 1100 mm Flügelbreite Feuer- und Rauchschutz — zugelassen für T30, T60, T90 mit Montageplatte Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen zum GEZE TS 5000 Brauche ich beim TS 5000 eine Montageplatte?Für eine normale Innentür nicht zwingend — bei Feuer- und Rauchschutztüren ist sie Pflicht. Sie liegt dem Lieferumfang bei. Wie stelle ich die Schließkraft ein?An der Stirnseite des Schließkörpers befindet sich Ventil 1. Durch Drehen wird die EN-Größe stufenlos verstellt; die optische Anzeige zeigt den aktuellen Wert. Kann der TS 5000 auf Bandgegenseite montiert werden?Für die klassische Kopfmontage an der Bandgegenseite gibt es die Ausführung TS 5000 L mit BG-Gleitschiene — beide Modelle teilen sich aber den Schließer-Mechanismus. Lässt sich nachträglich eine Feststellung ergänzen?Ja. Die Standard-Gleitschiene lässt sich gegen eine Version mit mechanischer Feststelleinheit (Art. 017924) oder gegen die R-Gleitschiene mit integriertem Rauchmelder tauschen. Der Schließkörper bleibt. Wie oft sollte der TS 5000 gewartet werden?Einmal jährlich Sichtprüfung und Funktionskontrolle. Bei Einsatz in einer Feststellanlage auf Brandschutztüren schreibt DIN 14677 eine jährliche Prüfung durch eine befähigte Person vor. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. Welche TS 5000-Variante passt zu Ihrer Tür? Der Standard-TS 5000 deckt die meisten Anwendungen ab. Für Feststellung, Freilauf, Glastüren oder Bandgegenseite führt MK-Beschläge passende Ausführungen der TS 5000-Familie: ModellArtikelnr.Besonderheit TS 5000027333.068221MStandard-Gleitschienentürschließer (dieses Produkt) TS 5000 mit Glasklemmschuh027333.057126.068221Für Ganzglastüren ohne Türblattrahmen TS 5000 R Feststellanlage027333.116300Mit integrierter R-Gleitschiene und Rauchmelder (230V) TS 5000 ECline143640.143572Mit Öffnungsunterstützung, barrierefrei EN 3-5 TS 5000 R ECline143640.116300ECline kombiniert mit R-Feststellanlage TS 5000 L ECline143648.143578.049185ECline für Bandgegenseite (Kopfmontage) R-ISM-Gleitschiene115614MNachrüst-Gleitschiene mit Rauchmelder + mech. Feststellung 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Gelenkarmschließer ECO NEWTON TS-50 Schließer mit einer Schließkraftgröße 1 - 5 Der ECO NEWTON TS-50 Gelenkarmschließer hat die Schließkraftgröße 1 - 5 und ist nach EN 1154 A geprüft (für Türbreiten bis 1250 mm). Der Endschlag und die Schließgeschwindigkeit können stufenlos über Messingventile mit Feingewinde eingestellt werden. Die Öffnungsdämpfung ist konstant, die Bauhöhe beträgt nur 41mm und der Türöffnungswinkel ist max. 180°. Für Band- und Bandgegenseite und DIN-L und DIN-R geeignet. - Schließkraft: 1-5 - Türbreite: 1250 mm - Abmessungen: Länge: 243 mm   Bautiefe: 41 mm   Höhe: 56 mm - Endschlag: stufenlos einstellbar - Schließgeschwindigkeit: stufenlos einstellbar - Oberfläche: Silber RAL 9006 - Gewicht: 1380g - Öffnungsdämpfung: konstant - Für Feuer- und Rauchschutztüren geeignet - Inklusive Gelenkarm - ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover. - Ohne Montageplatte   Die Highlights des ECO NEWTON TS-50 auf einen Blick: ECOphysis: Der Türschließer und der Gelenkarm bilden eine formschlüssige Einheit aus Aluminium und Edelstahl. ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff. ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt. ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs, diese kann mit einem handelsüblichen Inbusschlüssel getätigt werden. ECOcover: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-50 bzw. die Gleitschiene. Standardmäßige Auslieferung des Gelenkarmschließers mit Gelenkarm,mit Montageplatte. Montage des Gelenkarmschließers ECO NEWTON TS-50 Bandseite, Abbildung DIN-L-Tür, DIN-R spiegelbildlich: Normalmontage, Bandseite   Montage des Gelenkarmschließers ECO NEWTON TS-50 Bandseite, Abbildung DIN-R-Tür, DIN-R spiegelbildlich: Kopfmontage, Bandgegenseite   Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 170° - 0° stufenlos einstellbar.   Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag hat einen Wirkungswinkel von 10° -0°. Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Die Dämpfungskraft ist konstant und kann nicht eingestellt werden. HINWEIS: Bei Kopfmontage/Bandgegenseite ist die Öffnungsdämpfung außer Funktion. 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
