ECO Newton TS-15 Gelenkarmschließer

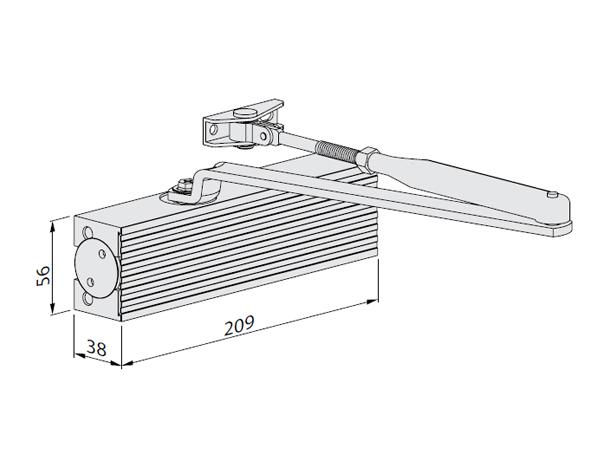

Zeichnung - ECO Newton TS-15 Gelenkarmschließer

69,02 €*
inkl. MwSt

58,00 €
zzgl. MwSt

Lieferzeit 8-10 Werktage

Produktnummer: 301552E11A71010

Produktinformationen "ECO Newton TS-15 Gelenkarmschließer"

ECO NEWTON TS-15 Gelenkarmschließer

Schließkraftgröße 2, 3,4 und 5

Der ECO NEWTON TS-15 Gelenkarmschließer hat die Schließkraftgrößen 2, 3,4 und 5 und ist nach EN 1154 A geprüft (für Türbreiten bis 1.250 mm geeignet). Durch des Umsetzen Türschließer können die Schließkraftgrößen eingestellt werden. Der Endschlag wie auch die Schließgeschwindigkeit sind seitlich stufenlos einstellbar. Die Bauhöhe beträgt nur 38mm und der Türöffnungswinkel ist max. 180°. Für Band- und Bandgegenseite und DIN-L und DIN-R geeignet.

Bandseite: Normalmontage auf dem Türblatt. Bandgegenseite: Kopfmontage auf der Türzarge.
Standardmäßige Auslieferung des Gelenkarmschließers mit Gelenkarm und Montageplatte.

- Schließkraft:	2/3/4/5 abgestuft einstellbar
- Türbreite:	1250 mm
- Abmessungen:	Länge: 209 mm
	Bautiefe: 38 mm
	Höhe: 56 mm
- Band- / Bandgegenseite:	geeignet
- DIN L / R	geeignet
- Endschlag:	seitlich stufenlos einstellbar
- Schließgeschwindigkeit:	seitlich stufenlos einstellbar
- Oberfläche:	Silber RAL 9006
- Gewicht:	1.320g
- Inklusive Gelenkarm
- Mit Montageplatte

Montage des Gelenkarmschließers ECO NEWTON TS-15 Bandseite, Abbildung DIN-L-Tür, DIN-R spiegelbildlich:

Normalmontage, Bandseite (EN 4 / 5)

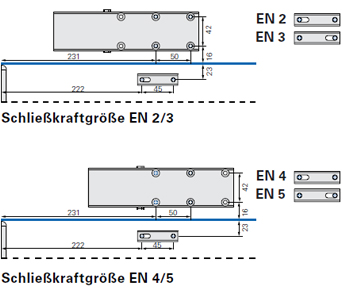

Schließkraftgrößen:
Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt, und durch das Verdrehen der Gelenkaufnahme um 180° erzielt.

Schließkraftdiagram des ECO Newton TS-61

Schließkraftdiagramm ECO Newton TS-15, Bandseite

	Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar.
	Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag hat einen Wirkungswinkel von 10° - 0°.
	HINWEIS: Bei gefälzten Türen wird der Einsatz einer Montageplatte empfohlen.

Montage des Gelenkarmschließers ECO NEWTON TS-15 Bandgegenseite, Abbildung DIN-R-Tür, DIN-R spiegelbildlich:

Kopfmontage, Bandgegenseite (EN 4 / 5)

Schließkraftgrößen:
Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt, und durch das Verdrehen der Gelenkaufnahme um 180° erzielt.

Schließkraftdiagramm ECO Newton TS-15, Bandgegenseite

	Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 170°* - 0° stufenlos einstellbar.
	Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist stufenlos einstellbar und hat einen Wirkungswinkel von 10° - 0°.
	Der Türstopper ist als Öffnungsbegrenzung zu setzen! * Variiert je nach Türdicke und Bandtyp

Lieferumfang

1 Stück ECO Newton TS-15 Gelenkarmschließer
