Einhand-Türwächter mit Voralarm für Panikstangen - Ohne Schließzylinder - AlertLatch TWU320
Produktinformationen "Einhand-Türwächter mit Voralarm für Panikstangen - Ohne Schließzylinder - AlertLatch TWU320"
AlertLatch TWU320: Einhand-Türwächter mit Voralarm für Panikstangen
Zweistufiger Alarm-Türwächter für Panikstangen nach DIN EN 1125: ohne Schließzylinder. Eigenen Profilhalbzylinder 30/10 verwenden.
- Einhand-Türwächter mit Voralarm speziell für Panikstangen (DIN EN 1125)

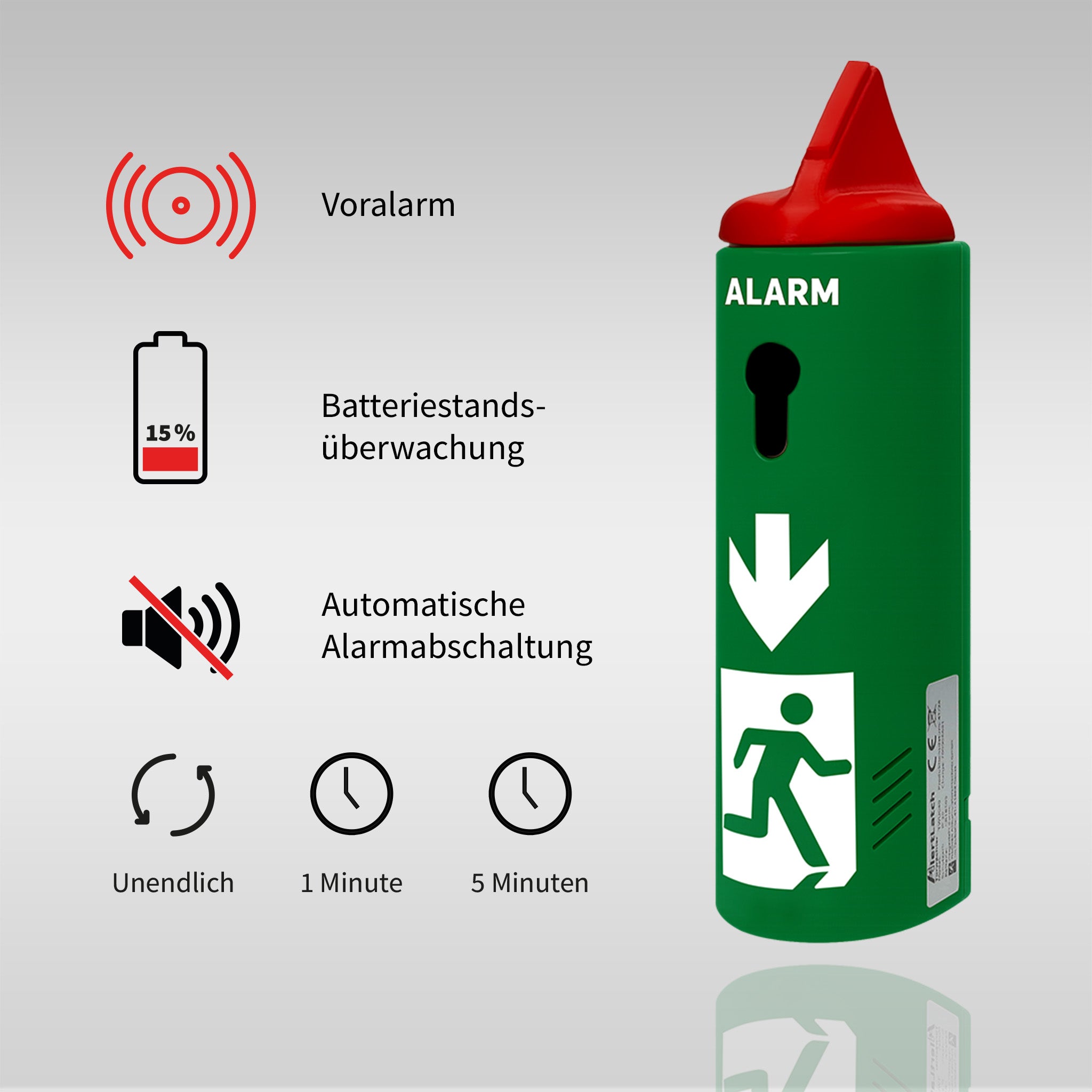

- Zweistufiger Alarm: Voralarm warnt, Hauptalarm bei 98 dB schreckt ab
- Alarmdauer am Schalter wählbar: dauerhaft, 5 oder 1 Minute
- Ohne Schließzylinder: eigenen Profilhalbzylinder 30/10 verwenden
- Gehäuse in RAL 6032, Zinkdruckguss mit ABS-Abdeckung
- Akustische Batteriewarnung in regelmäßigen Abständen, Schlüsselrücksetzung
Funktion und Einsatz
Der AlertLatch TWU320 ist ein Einhand-Türwächter mit integriertem Voralarm, konzipiert für Panikstangen nach DIN EN 1125. Er sichert Notausgänge und Fluchtwege gegen unbefugtes Öffnen und warnt in zwei Stufen: Zuerst ertönt ein Voralarm, der Personen auf das unerlaubte Öffnen hinweist. Wird die Tür trotzdem geöffnet, schaltet der Hauptalarm mit 98 dB zu.
Der Voralarm hat keine eigene Abschaltzeit; die Dauer des Alarms wird am Schalter auf dauerhaft, 5 Minuten oder 1 Minute gestellt. Die Rücksetzung erfolgt per Schlüssel über den eingebauten Profilhalbzylinder. Reicht die Restkapazität nur noch für wenige Wochen, signalisiert das Gerät in regelmäßigen Abständen akustisch den anstehenden Batteriewechsel.
Diese Variante wird ohne Schließzylinder geliefert: verwenden Sie Ihren eigenen Profilhalbzylinder im Maß 30/10. Für die Variante mit werkseitig eingebautem Einzelzylinder siehe AlertLatch TWU310, für gleichschließende Zylinder siehe AlertLatch TWU330.
Vorteile AlertLatch TWU320
- Zweistufiger Alarm: Voralarm warnt, Hauptalarm mit 98 dB schreckt ab
- Alarmdauer einstellbar: Der Voralarm endet mit dem Loslassen der Stange, die Dauer des Hauptalarms wird am DIP-Schalter gewählt: dauerhaft, 5 Minuten oder 1 Minute
- DIN EN 1125 kompatibel: die Fluchtfunktion der Panikstange bleibt erhalten
- Eigener Zylinder: Profilhalbzylinder 30/10 frei wählbar, in bestehende Schließanlage integrierbar
- Batteriewarnung: akustisches Signal, sobald die Batterie nur noch für wenige Wochen reicht
- Robustes Gehäuse: Zinkdruckguss mit ABS in RAL 6032
- Einhandbedienung: Panikstange lässt sich auch im Alarmfall mit einer Hand betätigen
Einsatzgebiete
- Notausgänge und Fluchtwege in gewerblichen Gebäuden
- Rettungswege in öffentlichen Einrichtungen (Schulen, Krankenhäuser, Behörden)
- Lager- und Logistikbereiche mit Panikstangen-Beschlag
- Treppenhäuser und Sicherheitsbereiche
- Überall dort, wo Panikstangen nach DIN EN 1125 verbaut sind und unbefugtes Öffnen verhindert werden soll
Montage AlertLatch TWU320

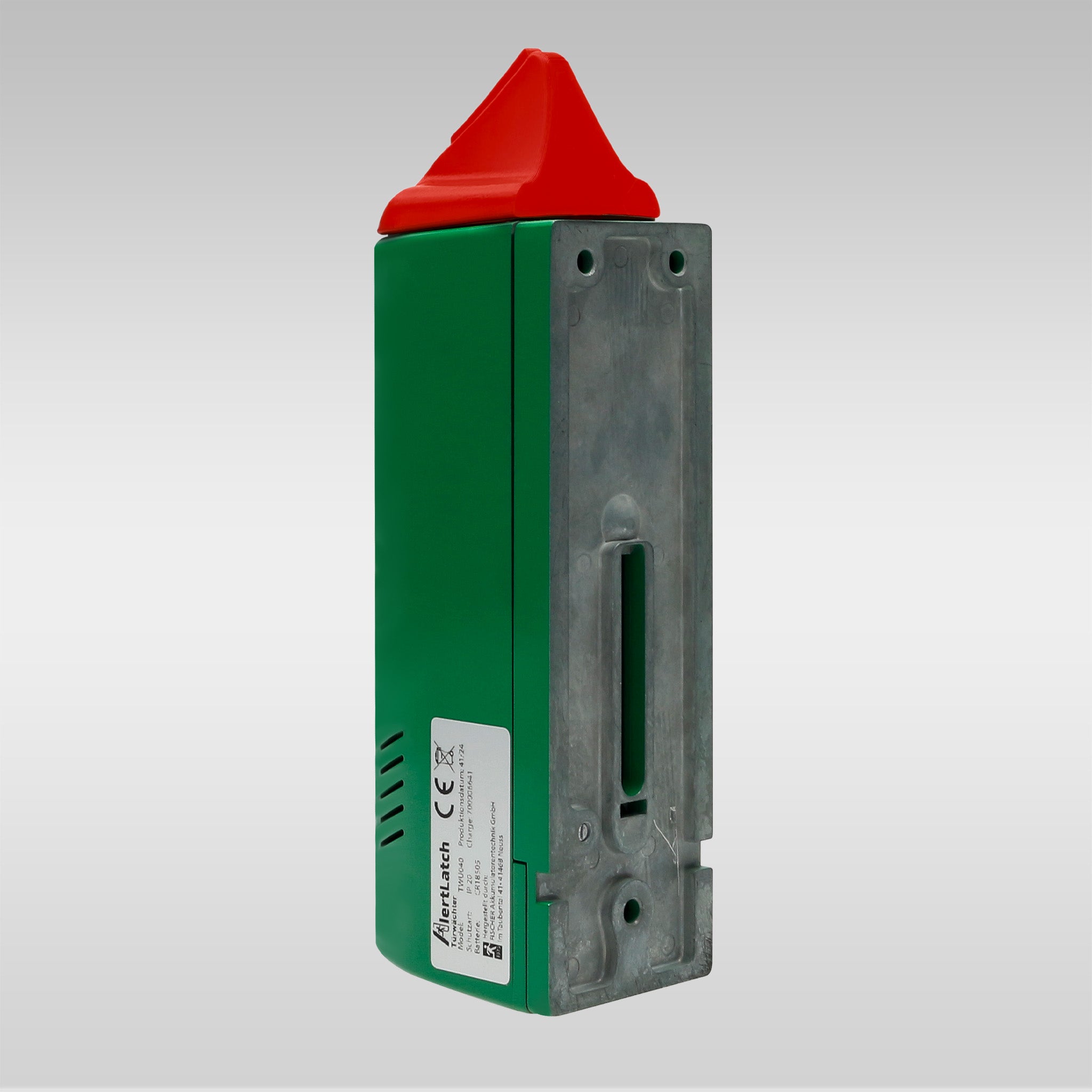

Der AlertLatch TWU320 wird mit drei Schrauben auf dem Türblatt befestigt, an Brandschutz- und Glastüren auf der aufgeklebten Montageplatte. Die Panikstange drückt dabei nur auf Gleitplatte und Voralarm-Taster. Vor der Montage prüfen, ob die vorhandene Panikstange kompatibel ist: bei abweichenden Profilen stehen Adapterplatten zur Verfügung.
| Adapterplatte | Aufbautiefe |
|---|---|
| EHTW-APP015 | 15 mm |
| EHTW-APP020 | 20 mm |
| EHTW-APP025 | 25 mm |
| EHTW-APP030 | 30 mm |
Profilhalbzylinder 30/10 einsetzen, Batterie einlegen und Funktionstest durchführen. Detaillierte Anleitung siehe beiliegende Montage- und Betriebsanleitung.
Video-Anleitungen
▶ AlertLatch Türwächter: Montage an Glas- und Rahmentüren
▶ AlertLatch Türwächter: Montage an Brand- und Rauchschutztüren
▶ AlertLatch Türwächter: Montage an Holzrahmentüren
▶ AlertLatch: Schließzylinder tauschen
Das Video startet mit dem Klick hier auf der Seite, dabei wird es von YouTube geladen und es werden Daten an Google übertragen.
Technische Daten AlertLatch TWU320
| Eigenschaft | Wert |
|---|---|
| Typ | Einhand-Türwächter mit Voralarm für Panikstangen |
| Alarmlautstärke | 98 dB |
| Voralarm | Ja, endet mit dem Loslassen der Panikstange |
| Hauptalarm | Dauer am DIP-Schalter: dauerhaft, 5 Minuten oder 1 Minute |
| Rücksetzung | Per Schlüssel (Profilhalbzylinder) |
| Schließzylinder | Nicht enthalten: Profilhalbzylinder 30/10 verwenden |
| Gehäuse | Zinkdruckguss mit ABS-Abdeckung |
| Farbe | RAL 6032 |

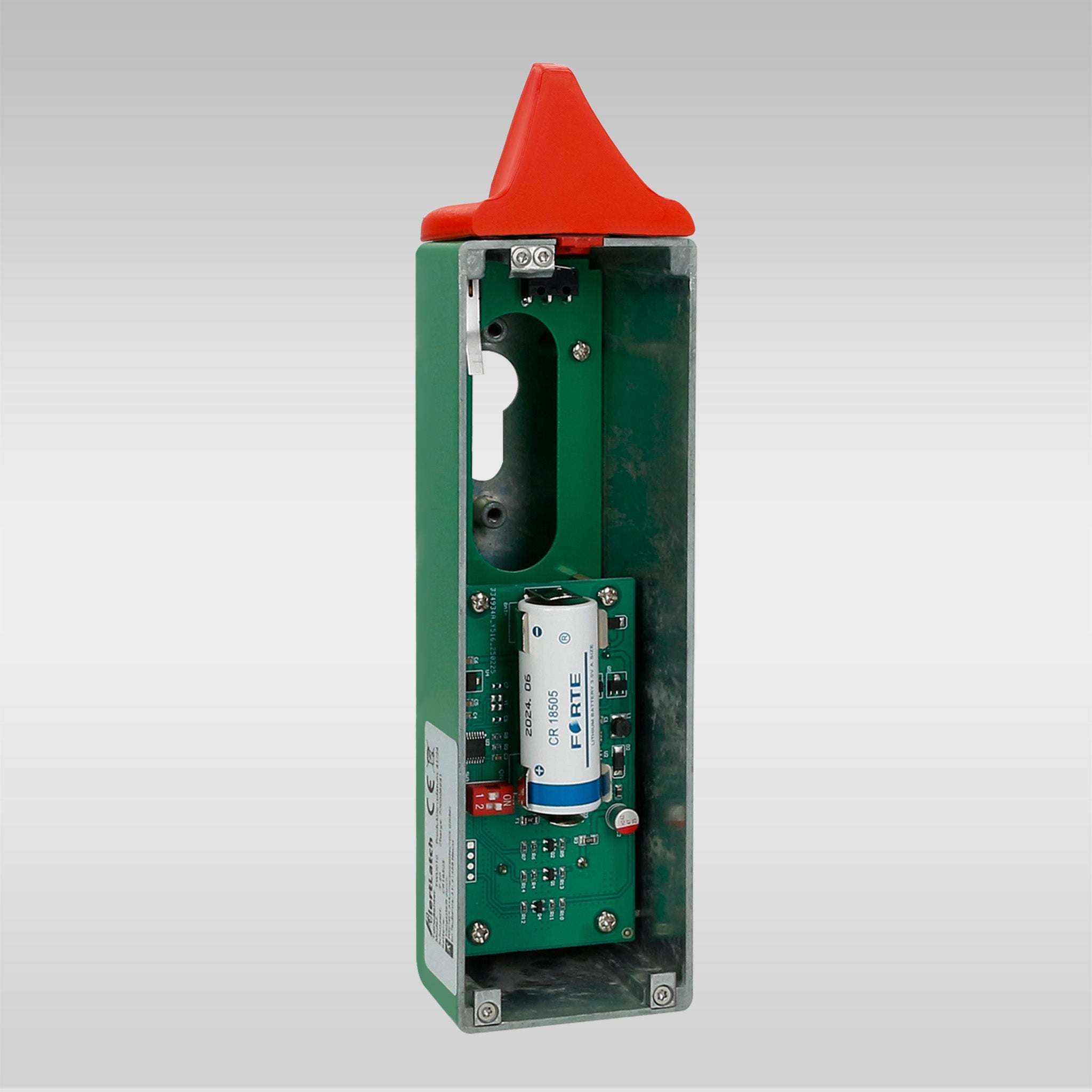

| Batterie | Lithium-Batterie (im Lieferumfang) |
| Batteriewarnung | akustisch, in regelmäßigen Abständen |
| Norm | DIN EN 1125 (Panikstangen) |
Kompatibilität und Zubehör
| Zubehör | Beschreibung |
|---|---|
| EHTW-SZ001 | Einzelschließzylinder (Profilhalbzylinder 30/10) |
| EHTW-SZ002 | Gleichschließender Zylinder (Profilhalbzylinder 30/10) |
| EHTW-APP015 | Adapterplatte für 15 mm Aufbautiefe |
| EHTW-APP020 | Adapterplatte für 20 mm Aufbautiefe |
| EHTW-APP025 | Adapterplatte für 25 mm Aufbautiefe |
| EHTW-APP030 | Adapterplatte für 30 mm Aufbautiefe |
| EHTW-PG001 | Piktogramm (zusätzlich) |
Dokumente und Referenzen
- Montageanleitung AlertLatch TWU-Serie
- Bedienungsanleitung mit Voralarm
- Montageposition und Maßzeichnung
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Notausgänge, Fluchttüren und Brandschutztüren in Hotels, Krankenhäusern, Schulen, Kaufhäusern und Industriegebäuden. AlertLatch EHTW-Türwächter und Ersatzteile mit ovalem Standardgehäuse sind kompatibel mit den Modellfamilien TWU140 (Einhand), TWU210/240 (Mobilfunk) und TWU310/340 (Panikstangen). Schallgeber 98 dB.
Häufige Fragen
Welcher Schließzylinder passt in den TWU320?
Der TWU320 benötigt einen Profilhalbzylinder im Maß 30/10. Sie können jeden handelsüblichen Profilhalbzylinder verwenden: ideal, wenn Sie den Türwächter in eine bestehende Schließanlage integrieren möchten. Alternativ erhalten Sie passende Einzelzylinder als Zubehör EHTW-SZ001.
Was ist der Unterschied zwischen TWU310, TWU320 und TWU330?
Alle drei Modelle sind Einhand-Türwächter mit Voralarm für Panikstangen. Der Unterschied liegt beim Schließzylinder: TWU310 wird mit Einzelzylinder geliefert, TWU320 ohne Zylinder (eigenen 30/10 verwenden), TWU330 mit gleichschließendem Zylinder für mehrere Türen.
Wie laut ist der Alarm?
Der Hauptalarm erreicht 98 dB: vergleichbar mit einem lauten Rasenmäher. Vor dem Hauptalarm ertönt ein Voralarm als akustische Vorwarnung. Der Voralarm hat keine eigene Abschaltzeit; die Dauer des Alarms wird am Schalter auf dauerhaft, 5 Minuten oder 1 Minute gestellt.
Wie wird der Alarm zurückgesetzt?
Die Rücksetzung erfolgt per Schlüssel über den Profilhalbzylinder. Nach dem Rücksetzen ist der Türwächter sofort wieder einsatzbereit.
Passt der TWU320 auf jede Panikstange?
Der TWU320 ist für Standard-Panikstangen nach DIN EN 1125 konzipiert. Bei abweichenden Profilen stehen vier Adapterplatten (EHTW-APP015 bis EHTW-APP030) für Aufbautiefen von 15 bis 30 mm zur Verfügung.
Was passiert, wenn die Batterie leer ist?
Sobald die Restkapazität nur noch für wenige Wochen reicht, ertönt in regelmäßigen Abständen ein akustisches Signal. Nach vollständiger Entladung ist kein Alarm mehr möglich. Die Tür kann weiterhin über die Panikstange geöffnet werden, aber ohne akustische Warnung. Regelmäßige Prüfung empfohlen.
Ist der TWU320 für Brandschutztüren geeignet?
Der TWU320 ist ein Türwächter zur Sicherung gegen unbefugtes Öffnen. Er ist kein Bestandteil einer Feststellanlage und ersetzt keine brandschutztechnische Einrichtung. Er kann an Brandschutztüren montiert werden, sofern die Panikstangen-Funktion nach DIN EN 1125 nicht beeinträchtigt wird.
Welche Normen erfüllt AlertLatch?
AlertLatch-Türwächter sind mit Notausgangsverschlüssen nach DIN EN 179 und Paniktürverschlüssen nach DIN EN 1125 kombinierbar konzipiert. Der integrierte Schallgeber von 98 dB sichert die akustische Alarmierung bei Missbrauch. Alle Komponenten sind als Original-Ersatzteile verfügbar.
Lieferumfang AlertLatch TWU320
- Türwächter mit Voralarm für Panikstangen (ohne Schließzylinder)
- Lithium-Batterie
- Piktogramm
- Wasserwaage
- Montage- und Betriebsanleitung
