Türwächter Batterie wechseln: GfS EH-Türwächter und AlertLatch

Ein Türwächter ist ein batteriebetriebenes Alarmgerät unter dem Drücker oder der Panikstange einer Notausgangstür: Die Tür bleibt mit einem Handgriff zu öffnen, dabei ertönt ein Alarm, der sich nur mit dem Geräteschlüssel abschalten lässt. Damit die Hemmschwelle wirkt, braucht das Gerät eine Batterie mit ausreichender Leistung. Dieser Ratgeber zeigt nach den Anleitungen von GfS und AlertLatch, welche Batterie hineingehört, woran Sie eine schwache Batterie erkennen und wie Sie sie wechseln. Wie Türwächter funktionieren und welche Norm für Ihre Tür gilt, erklärt der Sicherheitstechnik Ratgeber. Die Geräte von GfS und AlertLatch finden Sie in der Kategorie Türwächter.

Welche Batterie braucht der Türwächter?

Die Batterie hängt vom Hersteller ab, nicht von der Ausführung. GfS schreibt in der Anleitung zum EH-Türwächter, dass die Funktionen bei jedem Modell gleich sind, ob mit oder ohne Voralarm, mit oder ohne Signalweiterleitung, für Klinken oder Stangengriffe.

AlertLatch warnt ausdrücklich: Verwenden Sie nur den vom Hersteller angegebenen Batterietyp, achten Sie beim Einlegen auf die Polarität und versuchen Sie nie, die Batterie zu laden. Als Ersatz führt MK die AlertLatch Lithium-Batterie EHTW-BA001.

Woran erkennen Sie eine schwache Batterie?

AlertLatch: Jeder Türwächter hat eine interne Batterieüberwachung. Die Elektronik prüft alle 30 Tage die Restkapazität. Reicht sie nur noch für wenige Wochen, ertönt in regelmäßigen Abständen ein akustisches Signal. Die Anleitungen zum Mobilfunk-Türwächter mit Voralarm und zum Fensterwächter sprechen statt von 30 Tagen von einer Prüfung „in regelmäßigen Abständen“.

GfS: Beim EH-Türwächter ist die Batterieüberwachung eine Ausstattung, die GfS als eigene Ausführung anbietet. Die Batterie-Überwachungs-Einheit sitzt auf der Platine und lässt bei sinkender Spannung für ca. 10 Tage ein Signal ertönen. Laut GfS-Anleitung wird sie im Werk eingebaut. Der Fensterwächter PRAXIS und die Schwenk-Türwächter PRAXIS und PLUS haben die Batterieüberwachung serienmäßig.

Unabhängig davon empfiehlt GfS den jährlichen Batteriewechsel. Die Anleitung zum EH-Türwächter rät, das Gerät bei der jährlichen Sicherheitsinspektion der Notausgangstür zusammen mit dem Panikschloss zu warten, damit es einwandfrei funktioniert und die Batterie genug Leistung hat. AlertLatch empfiehlt ebenfalls, den Türwächter jährlich zu warten. Beides sind Empfehlungen der Hersteller.

GfS EH-Türwächter: Batterie wechseln Schritt für Schritt

So beschreibt GfS den Batteriewechsel in der Montage- und Bedienungsanleitung. Sie gilt für alle EH-Türwächter-Modelle.

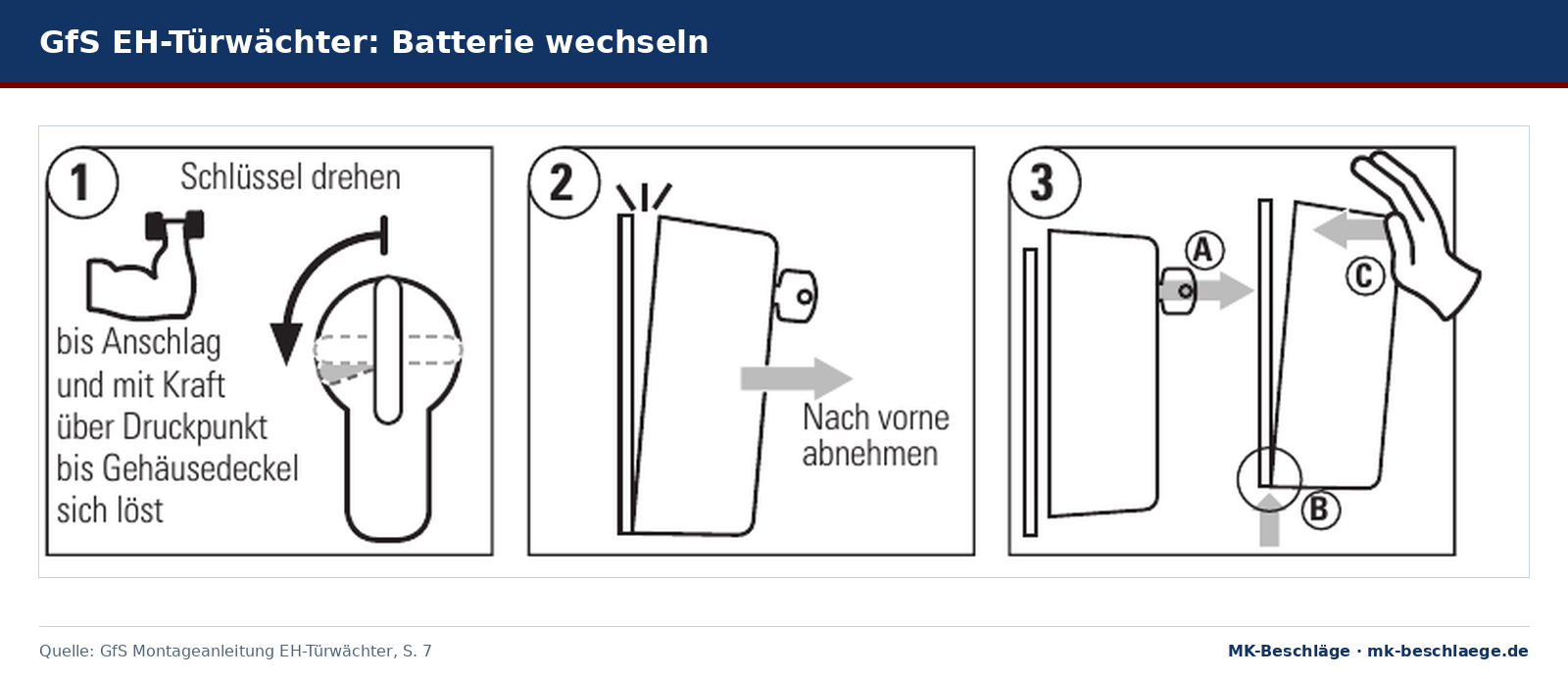

Schlüssel drehen, Deckel nach vorne abnehmen und nach dem Batteriewechsel unten einhängen und oben andrücken. Abbildung aus der GfS Montageanleitung EH-Türwächter.

1. Bringen Sie das Gerät in seine Ausgangsposition (siehe Alarm abschalten unten).
2. Drehen Sie den Geräteschlüssel bis zum Anschlag nach links und mit etwas Druck über den Widerstand hinweg. Der Deckel löst sich aus seiner Halterung. Halten Sie den Deckel dabei nicht fest.
3. Nehmen Sie den Deckel nach vorne ab und wechseln Sie die Batterie. Laut GfS-Katalog ziehen Sie zuerst den Stecker ab und nehmen dann die Batterie heraus. Die neue Batterie setzen Sie ein und verbinden sie mit dem Batteriestecker.
4. Ziehen Sie den Schlüssel ab, bevor Sie den Deckel wieder aufsetzen.
5. Hängen Sie den Deckel mit den Nietplättchen unten an der Grundplatte ein und drücken Sie ihn oben an, bis er hörbar einrastet. Der Türwächter ist wieder einsatzbereit.

Mit Voralarm: Beim Schließen des Deckels muss der Auslösehebel des Voralarms komplett ausgeklappt sein. Mit Funk: Öffnen Sie den Deckel langsam und ziehen Sie dabei das Kabel des Funksenders ab. Beim Schließen muss der Auslösehebel ausgeklappt sein und das Kabel seitlich liegen.

Alarm abschalten und zurücksetzen

Nach einer Auslösung lässt sich der Daueralarm nur mit dem Geräteschlüssel zurücksetzen. GfS beschreibt das so:

1. Geräteschlüssel in den Zylinder stecken und bis zum Anschlag nach rechts drehen. Den Schlüssel in dieser Stellung halten.
2. Mit der anderen Hand den Türwächter von unten nach oben in seine Ausgangsposition schieben. Dabei erlischt der Alarm. GfS betont: erst schließen, dann schieben.
3. Schlüssel zurück in die 12-Uhr-Stellung drehen und abziehen. Der Türwächter ist wieder betriebsbereit.

Für die Dauerfreigabe gehen Sie umgekehrt vor: Schlüssel nach rechts drehen, das Gerät ganz nach unten schieben, Schlüssel in die 12-Uhr-Stellung drehen und abziehen. Dann ist die Tür alarmfrei zu benutzen. Beim AlertLatch ist der Ablauf gleich: Schlüssel bis zum rechten Anschlag drehen, halten, Gerät nach oben schieben, Schlüssel in die Mittelstellung zurückdrehen und abziehen.

AlertLatch Türwächter: Batterie wechseln

Die Bedienungsanleitungen von AlertLatch beschreiben den Wechsel für Türwächter mit und ohne Voralarm, für Panikstangen, für Mobilfunk-Türwächter und für Fensterwächter gleich:

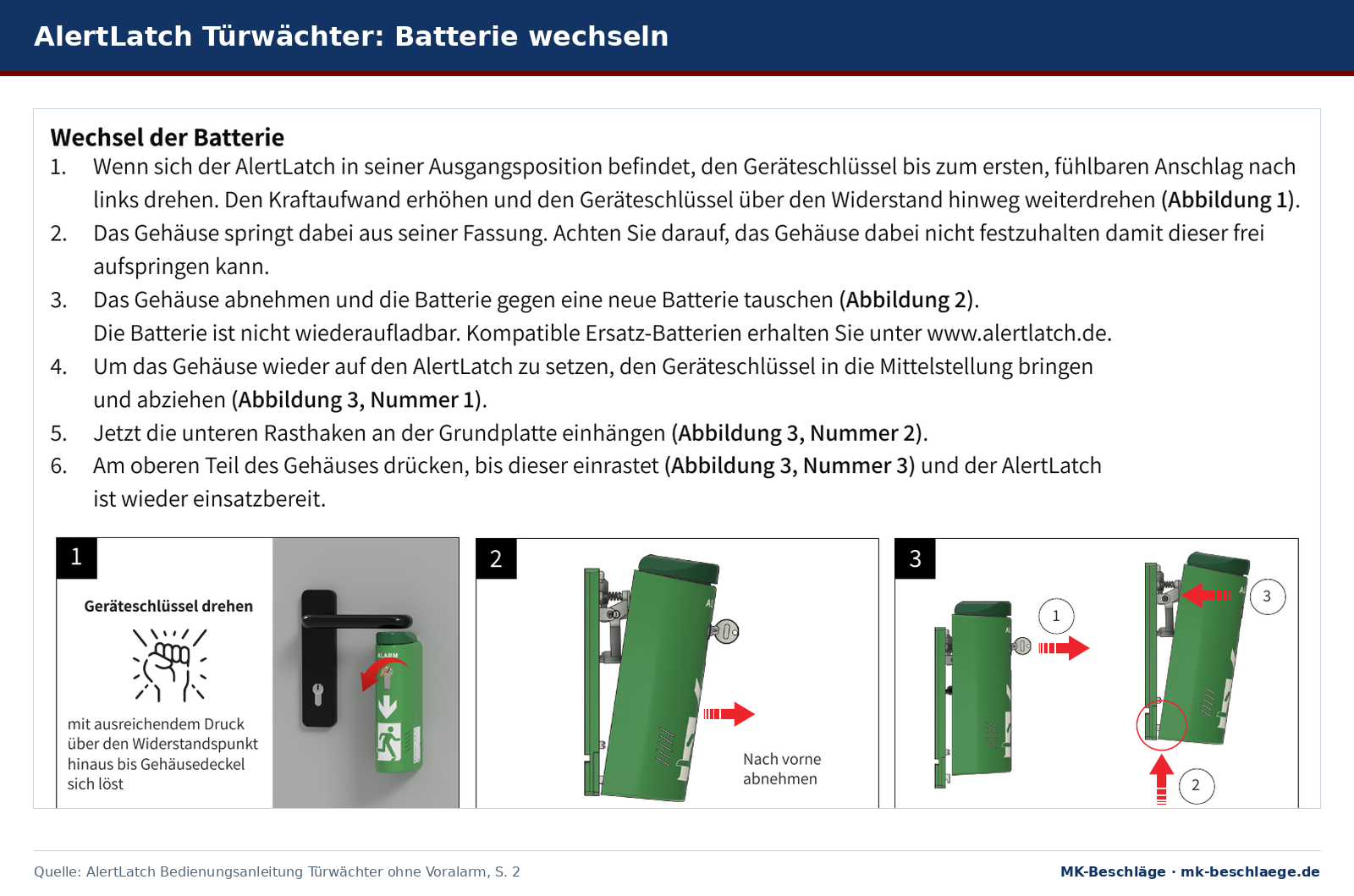

Beim AlertLatch springt das Gehäuse nach dem Drehen des Geräteschlüssels aus der Fassung und wird zum Schließen unten eingehängt. Abbildung aus der AlertLatch Bedienungsanleitung.

1. Wenn der AlertLatch in seiner Ausgangsposition ist, den Geräteschlüssel bis zum ersten fühlbaren Anschlag nach links drehen, dann mit mehr Kraft über den Widerstand hinweg weiterdrehen.
2. Das Gehäuse springt aus seiner Fassung. Halten Sie es nicht fest, damit es frei aufspringen kann.
3. Gehäuse abnehmen und die Batterie gegen eine neue tauschen.
4. Geräteschlüssel in die Mittelstellung bringen und abziehen.
5. Die unteren Rasthaken an der Grundplatte einhängen.
6. Oben auf das Gehäuse drücken, bis es einrastet. Der AlertLatch ist wieder einsatzbereit.

Die alte Batterie gehört laut AlertLatch nicht in den Hausmüll, sondern wird nach den örtlichen Vorschriften für Lithium-Batterien entsorgt. Bei den Türwächtern mit Voralarm (roter Taster für den Voralarm) lässt sich per DIP-Schalter auf der Platine einstellen, ob der Alarm dauerhaft, 5 Minuten oder 1 Minute läuft. AlertLatch nennt als Zweck dieser Abschaltung, die Batterie zu schonen. Auch bei den Mobilfunk-Türwächtern stellen Sie die Alarmdauer per Schalter ein.

GfS Fensterwächter: Batterie

Beim GfS Fensterwächter ist der Gehäusedeckel verschraubt. Einen eigenen Abschnitt zum Batteriewechsel hat die Montageanleitung nicht, für die Montage beschreibt sie: Deckel abnehmen, Batterie abklemmen und herausnehmen. Zum Schluss die Batterie in das Batteriefach einsetzen, mit der Klemme verbinden, den Deckel aufsetzen und verschrauben, beginnend mit der Schraube unten links. Beim Fensterwächter PRAXIS löst das Anschließen der Batterie den Sabotagealarm aus. Er erlischt, sobald Sie die linke untere Gehäuseschraube eindrehen.

Funktionsprüfung laut Hersteller

Eine eigene Prüfung nach dem Batteriewechsel nennen die Anleitungen nicht. Für die Inbetriebnahme nach der Montage beschreiben GfS und AlertLatch dieselbe Prüfung: Lösen Sie den Türwächter mehrfach über die Klinke aus. Die Auslösekraft darf nicht über 7 kg liegen. Nach jeder Auslösung setzen Sie das Gerät mit dem Geräteschlüssel zurück. GfS weist außerdem darauf hin, dass der Auslöseweg der Klinke bis zum Endanschlag frei bleiben muss.

Geräteschlüssel und Zylinder

Beim GfS EH-Türwächter und beim AlertLatch öffnen Sie den Deckel mit dem Geräteschlüssel, und nur mit ihm lässt sich der Alarm abschalten. GfS schreibt in der Fensterwächter-Anleitung: „Ohne Schlüssel ist keine Bedienung möglich.“ Bewahren Sie den Schlüssel also sorgfältig auf. Alle GfS EH-Türwächter haben werkseitig einen Profilhalbzylinder, auf Wunsch ohne Mehrpreis gleichschließend; zum EH-Türwächter für Türklinken gehören laut Katalog 2 Schlüssel. Der Zylinder lässt sich gegen einen bauseitigen Profilhalbzylinder bis 30/10 mm tauschen. Für AlertLatch führt MK den Einzelschließzylinder EHTW-SZ001 und den gleichschließenden Zylinder EHTW-SZ002. GfS nennt für Notausgangs- und Paniktürverschlüsse die Normen EN 179 und EN 1125 und schreibt, dass der EH-Türwächter für Türklinken laut Zertifikat des MPA NRW der EN 179 entspricht. Welche Norm an Ihrer Tür gilt, lesen Sie unter DIN EN 179 und DIN EN 1125.
