Hekatron ASS 75 Standardankerplatte Ø 75 mm
39,12 €*
inkl. MwSt
32,87 €
zzgl. MwSt
Lieferzeit 2-4 Werktage
Produktinformationen "Hekatron ASS 75 Standardankerplatte Ø 75 mm"

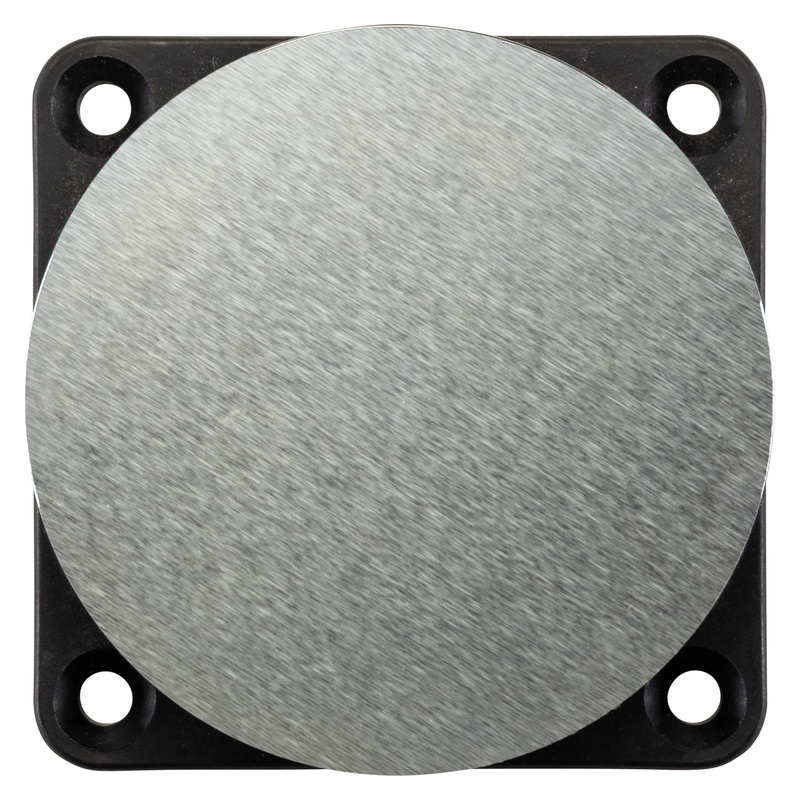

Hekatron ASS 75 Standardankerplatte Ø 75 mm
Die Hekatron ASS 75 ist eine flache Standardankerplatte mit 75 mm Durchmesser, die als Gegenstück am Türblatt zu den Haftmagneten THM 425-1 und THM 433-1 mit 1.372 N Haftkraft montiert wird.
- Standardankerplatte Ø 75 mm für Haftmagnete mit Ø 70 mm Polfläche
- Gegenstück zu THM 425-1 (6.500.020) und THM 433-1 (6.500.097), je 1.372 N
- Für schwere Türen und Tore mit erhöhter Haftkraft
- Mit Schockabsorber, Befestigungsbohrung Ø 5,5 mm
- Flache Bauform ohne Winkelausgleich, Alternative: AFS 75 mit ±60°
- Herstellerartikelnummer 6.500.025
Technische Daten
Abmessungen und Zuordnung
| Artikel | Hekatron ASS 75 Standardankerplatte |
| Hersteller-Artikelnummer | 6.500.025 |
| Typ | Standardanker, flache Bauform |
| Durchmesser | Ø 75 mm |
| Befestigungsbohrung | Ø 5,5 mm |
| Ausstattung | Schockabsorber |
| Passend zu | THM 425-1 (6.500.020), THM 433-1 (6.500.097) |
| Haftkraft der zugehörigen Magnete | 1.372 N |
| Polfläche der zugehörigen Magnete | Ø 70 mm |
| Alternative mit Winkelausgleich | AFS 75 (6.500.103), Schwenkwinkel ±60° |
| Alternative mit Federweg | ATS 75 (6.500.101) |
| Norm-Kontext | DIN EN 1155, DIN 14677-1 |
Zuordnung Haftmagnet zu Ankerplatte
| Haftmagnet | Haftkraft | Standardanker | Winkelanker | Teleskopanker |
| THM 413 | 490 N | ASS 55 | AFS 55 | ATS 55 |
| THM 425 | 686 N | ASS 65 | AFS 65 | ATS 75 |
| THM 425-1 | 1.372 N | ASS 75 | AFS 75 | ATS 75 |
| THM 433 | 490 N | ASS 55 | AFS 55 | ATS 55 |
| THM 433-1 | 1.372 N | ASS 75 | AFS 75 | ATS 75 |
| THM 439/185, /335, /485 | 490 N | ASS 55 | AFS 55 | ATS 55 |
| THM 440 | 490 N | ASS 55 | AFS 55 | ATS 55 |
Quelle der Zuordnung ist die Hekatron Montageanleitung Haftmagnete (7002000). Es dürfen ausschließlich die dort zugeordneten Ankerplatten verwendet werden, sonst erlischt die Gültigkeit der Bauartgenehmigung.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Die Ankerplatte bildet das Gegenstück zum Haftmagneten und wird am beweglichen Teil des Abschlusses montiert, also am Türblatt oder Torflügel. Die ASS 75 gehört zu den Magneten mit erhöhter Haftkraft von 1.372 N und Ø 70 mm Polfläche, wie sie an schweren Türen, Toren und großformatigen Abschlüssen eingesetzt werden. Die Größe muss zwingend zum Magneten passen.
Die flache Bauform der ASS-Reihe eignet sich für gerade Einbausituationen. Steht das Türblatt schräg zur Wand oder weicht die Zargengeometrie ab, ist stattdessen die flexible Winkelankerplatte Hekatron AFS 75 Winkelankerplatte">AFS 75 mit ±60° Schwenkwinkel zu wählen. Wichtig: Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden, die zulässige Befestigung ergibt sich aus dem Verwendbarkeitsnachweis des Abschlusses.
Häufige Fragen
Zu welchen Haftmagneten passt die ASS 75?
Zu den Ausführungen mit erhöhter Haftkraft: THM 425-1 (6.500.020) und THM 433-1 (6.500.097), beide mit 1.372 N Haftkraft und Ø 70 mm Polfläche. Für die Standardmagnete mit 490 N wird die ASS 55 benötigt, für den THM 425 mit 686 N die ASS 65. Die Zuordnung ist in der Hekatron Montageanleitung Haftmagnete verbindlich festgelegt.
Wann brauche ich stattdessen die AFS 75?
Wenn Magnet und Ankerplatte nicht plan aufeinandertreffen. Die ASS ist eine flache Platte ohne Winkelausgleich und setzt eine gerade Einbausituation voraus. Die AFS 75 (6.500.103) ist beweglich gelagert und gleicht bis ±60° aus, etwa bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien.
Darf ich das Türblatt für die Befestigung durchbohren?
Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden, weil das die Schutzfunktion beeinträchtigt. Welche Befestigung zulässig ist, ergibt sich aus dem Verwendbarkeitsnachweis beziehungsweise der Zulassung des jeweiligen Abschlusses. Im Zweifel ist der Türhersteller zu befragen.
Ist die Ankerplatte im Lieferumfang des Magneten enthalten?
Nein. Hekatron liefert Haftmagnet und Ankerplatte getrennt, beide sind eigene Artikelnummern. Bei jeder Neuinstallation und bei jedem Magnettausch ist deshalb zu prüfen, ob die vorhandene Ankerplatte in Größe und Ausführung zum neuen Magneten passt.
