Locinox LSKZ U2 - Schiebetorschloss - 60 mm Profil - Silber
Produktinformationen "Locinox LSKZ U2 - Schiebetorschloss - 60 mm Profil - Silber"
- Ausführung P00015129-SILV
- Farbe silberfarbig, Profilgröße 60 mm
- 3-Loch-Befestigung mit 2 Inbusschrauben
- Profil wird nicht ausgefräst, Nachrüstung ohne Schlosserarbeit

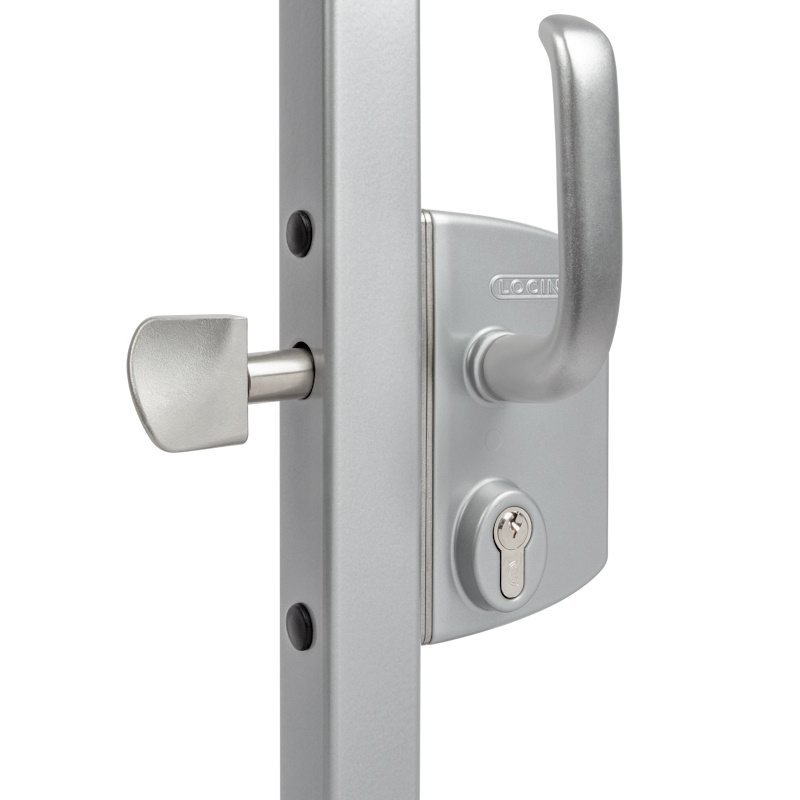

Locinox LSKZ U2 Schiebetorschloss, 60 mm Profil, silberfarbig
Die silberfarbige Ausführung des LSKZ U2 passt auf Torrahmen mit 60 mm Profil. Montiert wird das Schloss von außen auf das Rahmenprofil, über drei Bohrungen mit zwei Inbusschrauben; ausgefräst werden muss das Profil nicht.
Neben Silber führt der Shop für diese Profilgröße die Farben RAL 6005 und RAL 6009 Grün, RAL 7016 Anthrazit, RAL 9005 schwarz und RAL 9010 Weiß. Silberfarbig gibt es das Schloss auch für 80 und 100 mm.
LSKZ U2: Industrieschloss für Schiebetore
Das LSKZ U2 ist das Standard-Schiebetorschloss von Locinox. Statt eines Riegels arbeitet es mit einem drehbaren Twistfinger aus Edelstahl, der beim Abschließen hinter das Gegenstück greift und den Flügel in seiner Führung hält. Die einzige Bauform, die am seitlich fahrenden Torflügel sicher hält.
Der Twistfinger ist der Angriffspunkt eines solchen Schlosses. Locinox schützt ihn mit einer Edelstahlhülse gegen Durchsägen. Der Grund, warum das LSKZ U2 an Betriebshöfen und Logistikflächen gesetzt wird, wo Schiebetore über Nacht unbeaufsichtigt stehen.
Das Schloss wird mit verstärktem Aluminium-Drücker und Vierkantstift 3006S (10 mm) geliefert und über drei Bohrungen mit zwei Inbusschrauben befestigt. Wo das Tor von beiden Seiten nur mit Schlüssel bedient werden soll, ist das LGKZ D1 die Doppelzylinder-Ausführung.
Technische Daten
| Hersteller | Locinox, Belgien |
| Schloss-Typ | Aufschraub-Industrieschloss für Schiebetore |
| Serie | LSKZ U2 (Patent beantragt) |
| Verriegelung | drehbarer Twistfinger aus Edelstahl |
| Sicherheitsmerkmal | Edelstahlhülse gegen Durchsägen |
| Profilbreiten | 40 bis 120 mm, Vierkant- und Rundprofil |
| Mindestbreite Anschraubfläche | 110 mm |
| Abmessungen | 160 × 96 × 30 mm |
| Bohrungen | 2 × Ø 9, 2 × Ø 15, 2 × Ø 20 mm |
| Befestigung | 3-Loch mit 2 Inbusschrauben |
| Drücker | verstärkter Aluminium-Drücker, Vierkantstift 3006S 10 mm |
| Zylinder | Europrofilzylinder, separat zu bestellen |
| Farben | silber lackiert, RAL 9005, 7016, 6009, 6005, 9010 |
| Gehäuse | Aluminium, elektrostatisch beschichtet |
| Witterungsprüfung | 1000 h Salzsprühnebel nach ISO 9227 |
| Riegel | Twistfinger statt Schließbolzen |
| Mechanismus | Edelstahl |
| Prüfung | 500.000 Zyklen |
| Norm-Kontext | DIN EN 12209 (Schloss), DIN EN 1303 (Zylinder) |
Alle Aufschraub-Torschlösser im Überblick
Locinox unterscheidet die Aufschraub-Schlösser nach Torart, Profilbreite und Zylindersystem. Die schlüsselbedienten Drehtorschlösser haben einen Schließbolzen mit 23 mm Hub und 60 mm Riegelabstand; TWIST40 und LAKZ P1 WSI arbeiten mit einem Rollriegel, LSKZ U2 und LGKZ D1 mit einem Twistfinger. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Modell | Torart | Profilbreite | Unterscheidungsmerkmal |
| Locinox LAKQ U2 | Drehtor | 10 bis 120 mm | Europrofilzylinder, Alu-Gehäuse |
| Locinox LAKQ U3 | Drehtor | 10 bis 80 mm | Schweizer Rundzylinder Ø 22 mm |
| Locinox LAKQ H2 | Drehtor (Ziergitter) | 10 bis 80 mm | Zamak-Stildrücker, Riegel bis 20 mm verstellbar |
| Locinox LAKY F2 | Drehtor (Ziergitter) | 10 bis 70 mm | Kleineres Gehäuse, Riegel bis 10 mm verstellbar |
| Locinox LAKZ P1 | Gartentor | 40 mm | Polyamid-Gehäuse, preisgünstig |
| Locinox LDKZ D1 | Drehtor | 10 bis 100 mm | Doppelzylinder, 2-touriger Riegel |
| Locinox LGKZ D1 | Schiebetor | 40 bis 120 mm | Doppelzylinder + Twistfinger |
| ▶ Locinox LSKZ U2 Sie sind hier | Schiebetor | 40 bis 120 mm | Twistfinger, Hülse gegen Durchsägen |
| Locinox LAKZ P1 WSI | Schwimmbadtor | 40 / 50 mm | Kindersicher mit KIDLOC, NF P90-306 |
| Locinox LAKZ 5i5i | Schwimmbadtor | 50 mm | Kindersicher, weiß RAL 9010 |
| Locinox TWIST40 schwarz | Schwimmbadtor | 40 mm | Drück-/Drehmechanik, schwarz RAL 9005 |
| Locinox TWIST40 weiß | Schwimmbadtor | 40 mm | Drück-/Drehmechanik, weiß RAL 9010 |
Farbe und Profilbreite wählen Sie oben im Auswahlfeld des Artikels.
Wählbare Varianten dieses Artikels
Die Ausführung wählen Sie oben im Auswahlfeld des Artikels.
| Artikelnummer | Profilbreite · Farbe | Preis |
| LSKZ6060U2L7016VSZS | 60 mm · RAL 7016: Anthrazit | 113,86 € |
| P00015129-6005 | RAL 6005: Grün · 60 mm | 113,86 € |
| P00015129-6009 | 60 mm · RAL 6009: Grün | 113,86 € |
| P00015129-9005 | 60 mm · RAL 9005 schwarz | 113,86 € |
| P00015129-9010 | 60 mm · RAL 9010: Weiß | 113,86 € |
| P00015129-SILV | 60 mm · Silberfarbig | 113,86 € |
| P00015130-6005 | RAL 6005: Grün · 80 mm | 113,86 € |
| P00015130-6009 | RAL 6009: Grün · 80 mm | 113,86 € |
| P00015130-7016 | RAL 7016: Anthrazit · 80 mm | 113,86 € |
| P00015130-9005 | RAL 9005 schwarz · 80 mm | 113,86 € |
| P00015130-9010 | RAL 9010: Weiß · 80 mm | 113,86 € |
| P00015130-SILV | Silberfarbig · 80 mm | 113,86 € |
| P00015131-6005 | RAL 6005: Grün · 100 mm | 113,86 € |
| P00015131-6009 | RAL 6009: Grün · 100 mm | 113,86 € |
| P00015131-7016 | RAL 7016: Anthrazit · 100 mm | 113,86 € |
| P00015131-9005 | RAL 9005 schwarz · 100 mm | 113,86 € |
| P00015131-9010 | RAL 9010: Weiß · 100 mm | 113,86 € |
| P00015131-SILV | Silberfarbig · 100 mm | 113,86 € |
Montage
Aufschraub-Schlösser von Locinox werden von außen auf das Rahmenprofil geschraubt. Das Profil wird nicht ausgefräst: Nachrüstung und späterer Tausch sind dadurch ohne Schlosserarbeit möglich.
Montage Schritt für Schritt
- Profilbreite prüfen: Die Breite des Torrahmens bestimmt die Ausführung: die passenden Breiten stehen in der Tabelle auf dieser Seite.
- Höhe festlegen: Schloss auf Griffhöhe (üblich ca. 1000 mm über Boden) am Flügelprofil anhalten und ausrichten.
- Bohrbild übertragen: Bohrungen für Zylinder, Drücker und Befestigung anzeichnen und bohren.
- Schloss anschrauben: Gehäuse mit den mitgelieferten Inbusschrauben durch das Profil verschrauben.
- Zylinder und Drücker setzen: Zylinder einsetzen und sichern, Drücker montieren.
- Schließblech ausrichten: Gegenstück am Pfosten so setzen, dass der Riegel sauber und ohne Widerstand einfährt.
Hinweise aus der Praxis
- Farbe und Profilbreite sind Bestellmerkmale: Beides wählen Sie oben im Auswahlfeld: nachträglich lässt sich weder das eine noch das andere ändern.
- Zylinder separat: Passende Locinox-Europrofilzylinder führen wir in 46, 54, 60 und 80 mm, gleich- und verschiedenschließend.
- Bewitterte Standorte: Die Aluminium-Gehäuse sind elektrostatisch beschichtet und auf 1000 h Salzsprühnebel nach ISO 9227 geprüft: auch für Küstenlagen geeignet.
Lieferumfang
- 1 × Locinox LSKZ U2 Schiebetorschloss (Gehäuse und Mechanik)
- 1 × verstärkter Aluminium-Drücker
- 1 × Vierkantstift 3006S, 10 mm
- Inbus-Befestigungsschrauben
- Gegenstück mit Edelstahlhülse für den Pfosten
Der Europrofilzylinder gehört nicht zum Lieferumfang und wird getrennt bestellt.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Aufschraubbare Torschlösser für Dreh- und Schiebetore in Gewerbe, Logistik, Kommunalbau, Sportanlagen und im privaten Außenbereich. Anders als ein Einsteckschloss wird dieser Schlosstyp außen auf das Rahmenprofil geschraubt. Das Profil muss dafür nicht ausgefräst werden, was Nachrüstung und Reparatur deutlich vereinfacht.
Normen-Kontext: Schlösser für Türen und Tore werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303. Für Tore an Schwimmbädern und Badeteichen gilt zusätzlich die französische Kindersicherungsnorm NF P90-306, die sich als europäischer Branchenstandard durchgesetzt hat. Locinox fertigt in Belgien; die Aluminium-Gehäuse sind elektrostatisch beschichtet und bestehen 1000 Stunden Salzsprühnebel nach ISO 9227.
Häufige Fragen
Warum braucht ein Schiebetor ein eigenes Schloss?
Weil der Flügel seitlich wegfährt, statt am Pfosten anzuschlagen. Ein normaler Riegel findet dort keinen Halt. Der Twistfinger des LSKZ U2 dreht sich hinter das Gegenstück und hält den Flügel in der Führung.
Was schützt die Edelstahlhülse?
Sie umschließt den Twistfinger und verhindert, dass er mit einer Säge durchtrennt wird. Der übliche Angriffspunkt bei Schiebetorschlössern. Das ist der Grund für den Einsatz an Betriebshöfen und Logistikflächen.
Welcher Vierkantstift gehört zum LSKZ U2?
Der 3006S mit 10 mm Vierkant. Er liegt zusammen mit dem verstärkten Aluminium-Drücker bei: bei Schiebetoren wirken höhere Kräfte auf den Drücker als bei Drehtoren.
Ist ein Zylinder im Lieferumfang?
Nein. Das Schloss wird ohne Zylinder geliefert, damit Sie die Schließung frei wählen können: verschiedenschließend für einzelne Tore oder gleichschließend, wenn mehrere Tore mit einem Schlüssel laufen sollen. Die passenden Locinox-Europrofilzylinder führen wir in 46, 54, 60 und 80 mm.
Welche Normen und welche Herkunft?
Locinox fertigt in Belgien. Schlösser für Türen und Tore werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303. Die Aluminium-Gehäuse sind elektrostatisch beschichtet und bestehen 1000 Stunden Salzsprühnebel nach ISO 9227; die Schlösser sind auf 500.000 Zyklen geprüft.
