Locinox DRILLFIX Bohrlehre für Einsteckschlösser
112,62 €*
inkl. MwSt
94,64 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Locinox DRILLFIX Bohrlehre für Einsteckschlösser"
Locinox DRILLFIX Bohrlehre für Einsteckschlösser
Der Locinox DRILLFIX ist ein Werkzeugkoffer mit Bohrlehre, die das Bohrbild für ein Aufschraubschloss und den zugehörigen Anschlag überträgt.
- Werkzeugkoffer mit Bohrlehre: alles an einem Ort
- Für Aufschraubschlösser und den zugehörigen Anschlag
- Schloss und Gegenstück fluchten ohne Messen
- Koffer schützt die Lehre auf der Baustelle
- Mit den Spannvorrichtungen aus dem DRILLVISE-4 zu fixieren
- Hersteller-Artikelnummer P00007023
DRILLFIX: Werkzeugkoffer mit Bohrlehre
Der DRILLFIX ist die Koffer-Ausführung der Locinox-Bohrlehre: Lehre und Zubehör liegen in einem Kunststoffkoffer, der die Teile auf der Baustelle zusammenhält und vor Beschädigung schützt.
Inhaltlich leistet er dasselbe wie die Einzellehren: er überträgt das Bohrbild für Aufschraubschloss und zugehörigen Anschlag, sodass beide zueinander fluchten.
Für Betriebe, die täglich Tore montieren, ist der Koffer die praktische Wahl: Es fehlt kein Teil, und die Lehre bleibt maßhaltig, statt lose im Werkzeugkasten zu liegen.

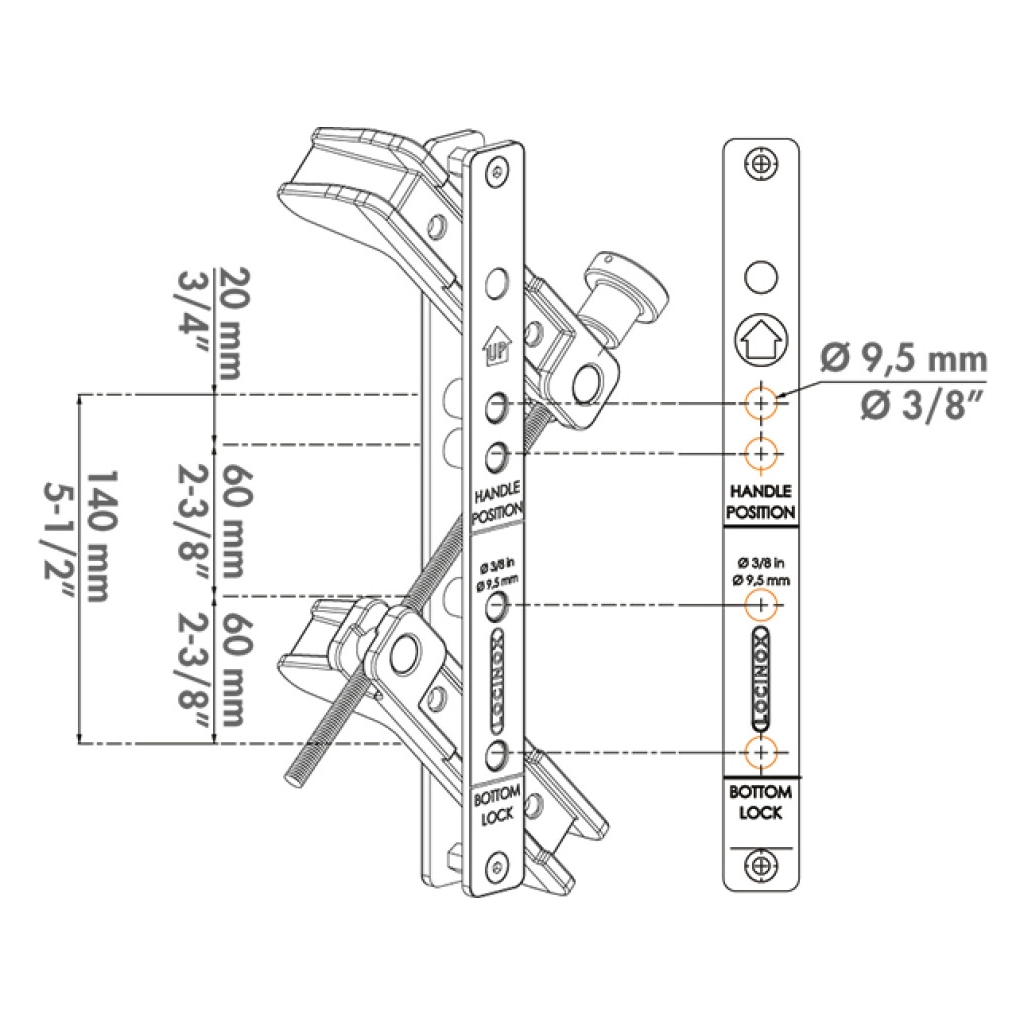

Technische Daten
| Hersteller | Locinox, Belgien |
| Artikeltyp | Werkzeugkoffer mit Bohrlehre |
| Serie | DRILLFIX |
| Bauart | Werkzeugkoffer mit Bohrlehre |
| Vorgesehen für | Aufschraubschlösser und den zugehörigen Anschlag |
| Hersteller-Artikelnummer | P00007023 |
| Norm-Kontext | DIN EN 12209 (zugehöriges Schloss) |
Werkzeug und Bohrlehren im Überblick
Locinox bietet für die Montage eigene Bohrlehren an. Sie übertragen das Bohrbild ohne Messen auf Pfosten und Torprofil. Der Grund, warum Locinox-Schlösser im Betrieb in Serie sauber fluchten. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Artikel | Bauart | Für | Besonderheit |

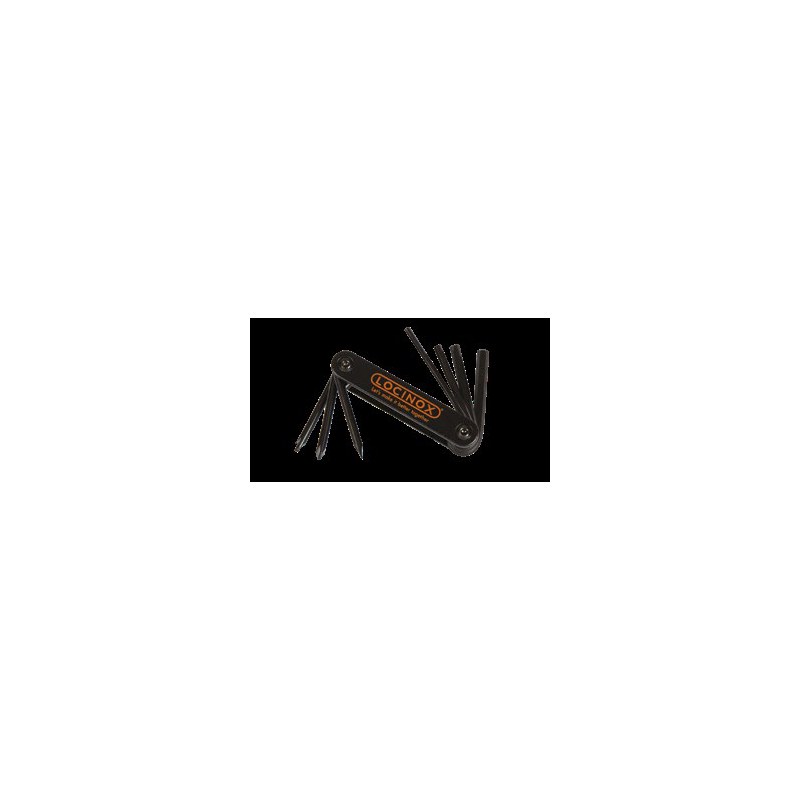

| Locinox 3970LA | Bohrlehre | Profile 30 – 60 mm | mehrere Schlossgrößen in einer Lehre |
| Locinox 3970LS 40-60 | Bohrlehre | Profile 40 – 60 mm | Aufschraubschloss und Anschlag |

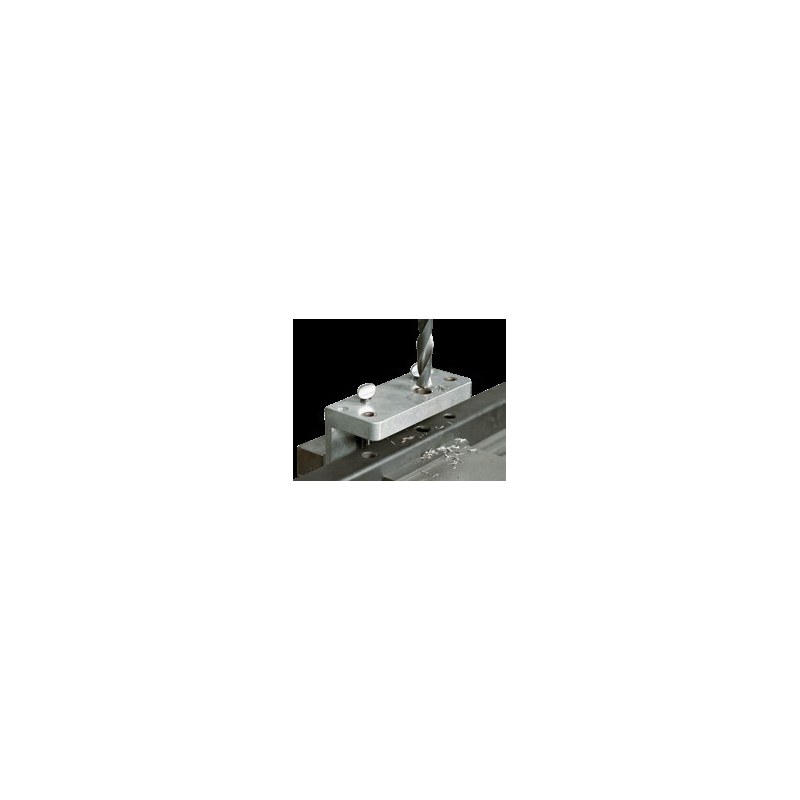

| Locinox 3970LS 60-80 | Bohrlehre | Profile 60 – 80 mm | Aufschraubschloss und Anschlag |
| ▶ Locinox DRILLFIX Sie sind hier | Werkzeugkoffer mit Bohrlehre | Aufschraubschlösser | komplette Lehre im Koffer |
| Locinox DRILLVISE-4 | Werkzeugkoffer | 4 Spannvorrichtungen | hält Lehre und Werkstück fest |
| Locinox TIGERDRILL | Werkzeugkoffer mit Bohrlehre | TIGER-Torschließer und PUMA-Torband | 2 Bohrer, 10 Quick-Fix-Expander |
Locinox empfiehlt, die Bohrlehren mit den Spannvorrichtungen aus dem DRILLVISE-4 zu fixieren.
Anwendung
Bohrlehren nehmen das Messen aus der Montage: Die Lehre wird am Profil fixiert, gebohrt wird durch die vorgegebenen Führungen.
Montage Schritt für Schritt
- Lehre auswählen: Die Lehre muss zum Profilmaß und zum Schlosstyp passen. Die Zuordnung steht in der Ausführungstabelle.
- Lehre ansetzen: Am Profil auf der gewünschten Höhe anlegen und ausrichten.
- Fixieren: Mit den Spannvorrichtungen aus dem DRILLVISE-4 festklemmen: ohne Fixierung wandert die Lehre beim Bohren.
- Bohren: Durch die Führungen der Lehre bohren. Die Bohrerdurchmesser gibt die Lehre vor.
- Lehre abnehmen und entgraten: Bohrungen entgraten, bevor Schloss und Anschlag gesetzt werden.
Hinweise aus der Praxis
- Die Lehre lohnt sich ab dem zweiten Tor: Bei Einzelmontagen genügt sorgfältiges Anzeichnen. Wer in Serie baut, spart mit der Lehre Zeit und vermeidet Fehlbohrungen, die sich am verzinkten Profil nicht mehr korrigieren lassen.
- Spannvorrichtungen separat: Locinox empfiehlt ausdrücklich, die Lehren mit den Spannvorrichtungen aus dem DRILLVISE-4 zu fixieren.
Lieferumfang
- 1 × Locinox Werkzeugkoffer DRILLFIX
- Bohrlehre für Aufschraubschloss und zugehörigen Anschlag
Schlösser, Anschläge und Befestigungsmaterial gehören nicht zum Lieferumfang.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Montagewerkzeug für Betriebe, die Locinox-Tortechnik in Serie verbauen: Metallbauer, Zaunbauer und Tor-Fachbetriebe. Die Bohrlehren übertragen das Bohrbild ohne Messen auf Pfosten und Torprofil.
Normen-Kontext: Die mit diesen Werkzeugen montierten Schlösser werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303. Locinox fertigt in Belgien und liefert das Werkzeug in Kunststoffkoffern mit Fächern.
Häufige Fragen
Für welche Schlösser ist der DRILLFIX?
Für die Aufschraubschlösser von Locinox und den jeweils zugehörigen Anschlag. Für den TIGER-Torschließer und das PUMA-Torband führt Locinox den eigenen Koffer TIGERDRILL.
Lohnt sich eine Bohrlehre für ein einzelnes Tor?
Meist nicht: bei einer Einzelmontage genügt sorgfältiges Anzeichnen. Wer in Serie baut, spart mit der Lehre Zeit und vermeidet Fehlbohrungen, die sich am verzinkten Profil nicht mehr korrigieren lassen.
Brauche ich zusätzlich Spannvorrichtungen?
Locinox empfiehlt es ausdrücklich: Ohne Fixierung wandert die Lehre beim Bohren. Die passenden Spannvorrichtungen enthält der Koffer DRILLVISE-4.
Welche Herkunft hat der Artikel?
Locinox fertigt in Belgien. Die Bauteile der Tortechnik sind auf den dauerhaften Außeneinsatz ausgelegt; die Schlösser der Marke werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303.
