Locinox 3970LA Spannvorrichtung 40-60 mm
Lieferzeit 5-7 Werktage
Produktinformationen "Locinox 3970LA Spannvorrichtung 40-60 mm"

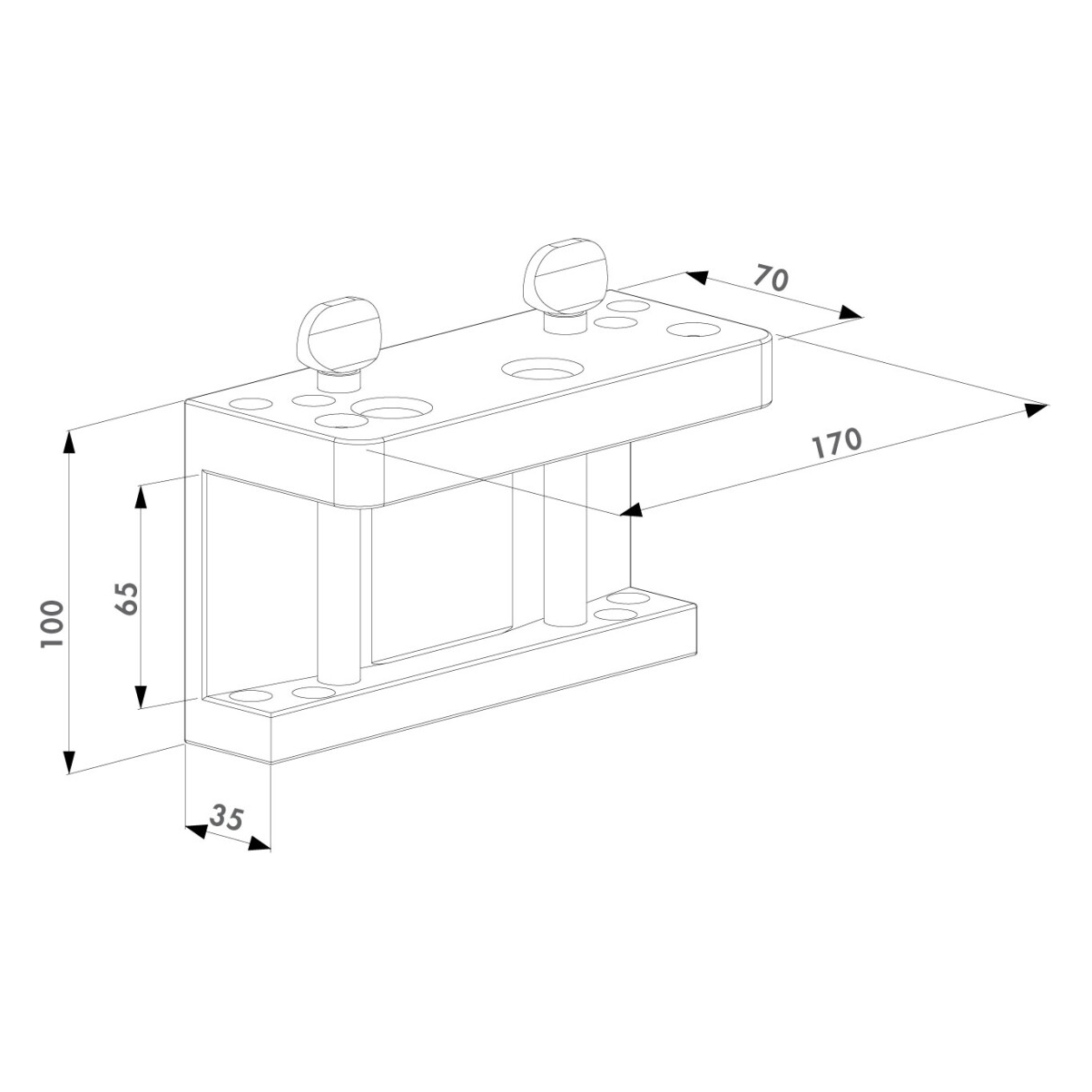

Locinox 3970LA Bohrlehre für Profile 40 bis 60 mm
Die Locinox 3970LA ist eine Bohrlehre, die das Bohrbild für Aufschraubschlösser auf Torprofile von 40 bis 60 mm überträgt.
- Bohrlehre: überträgt das Bohrbild ohne Messen
- Einstellbar für Profile von 40, 50 und 60 mm
- Für die Aufschraubschlösser von Locinox
- Spart Zeit und vermeidet Fehlbohrungen im verzinkten Profil
- Mit den Spannvorrichtungen aus dem DRILLVISE-4 zu fixieren
- Hersteller-Artikelnummer P00007019
3970LA: Bohrlehre für mehrere Profilmaße
Die 3970LA ist einstellbar für 40, 50 und 60 mm Profile: Sie deckt Torprofile von 40 bis 60 mm in einem Werkzeug ab. Wer Toranlagen in unterschiedlichen Profilmaßen baut, braucht damit nicht für jedes Maß eine eigene Lehre.
Die Lehre wird am Profil angesetzt und fixiert; gebohrt wird durch die vorgegebenen Führungen. Das Ergebnis: Schloss und Anschlag fluchten, ohne dass gemessen und angezeichnet werden muss.
Der praktische Nutzen zeigt sich bei verzinkten Profilen: eine Fehlbohrung lässt sich dort nicht mehr korrigieren, sondern nur noch verschließen.
Technische Daten
| Hersteller | Locinox, Belgien |
| Artikeltyp | Bohrlehre für mehrere Profilmaße |
| Serie | 3970LA |
| Bauart | Bohrlehre für mehrere Profilmaße |
| Vorgesehen für | Aufschraubschlösser an Profilen von 40 bis 60 mm |
| Hersteller-Artikelnummer | P00007019 |
| Norm-Kontext | DIN EN 12209 (zugehöriges Schloss) |
Werkzeug und Bohrlehren im Überblick
Locinox bietet für die Montage eigene Bohrlehren an. Sie übertragen das Bohrbild ohne Messen auf Pfosten und Torprofil. Der Grund, warum Locinox-Schlösser im Betrieb in Serie sauber fluchten. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Artikel | Bauart | Für | Besonderheit |
| ▶ Locinox 3970LA Sie sind hier | Bohrlehre | Profile 40 bis 60 mm | mehrere Schlossgrößen in einer Lehre |
| Locinox 3970LS 40-60 | Bohrlehre | Profile 40 bis 60 mm | Aufschraubschloss und Anschlag |
| Locinox 3970LS 60-80 | Bohrlehre | Profile 60 bis 80 mm | Aufschraubschloss und Anschlag |
| Locinox DRILLFIX | Werkzeugkoffer mit Bohrlehre | Aufschraubschlösser | komplette Lehre im Koffer |
| Locinox DRILLVISE-4 | Werkzeugkoffer | 4 Spannvorrichtungen | hält Lehre und Werkstück fest |
| Locinox TIGERDRILL | Werkzeugkoffer mit Bohrlehre | TIGER-Torschließer und PUMA-Torband | 2 Bohrer, 10 Quick-Fix-Expander |
Locinox empfiehlt, die Bohrlehren mit den Spannvorrichtungen aus dem DRILLVISE-4 zu fixieren.
Anwendung
Bohrlehren nehmen das Messen aus der Montage: Die Lehre wird am Profil fixiert, gebohrt wird durch die vorgegebenen Führungen.
Montage Schritt für Schritt
- Lehre auswählen: Die Lehre muss zum Profilmaß und zum Schlosstyp passen. Die Zuordnung steht in der Ausführungstabelle.
- Lehre ansetzen: Am Profil auf der gewünschten Höhe anlegen und ausrichten.
- Fixieren: Mit den Spannvorrichtungen aus dem DRILLVISE-4 festklemmen: ohne Fixierung wandert die Lehre beim Bohren.
- Bohren: Durch die Führungen der Lehre bohren. Die Bohrerdurchmesser gibt die Lehre vor.
- Lehre abnehmen und entgraten: Bohrungen entgraten, bevor Schloss und Anschlag gesetzt werden.
Hinweise aus der Praxis
- Die Lehre lohnt sich ab dem zweiten Tor: Bei Einzelmontagen genügt sorgfältiges Anzeichnen. Wer in Serie baut, spart mit der Lehre Zeit und vermeidet Fehlbohrungen, die sich am verzinkten Profil nicht mehr korrigieren lassen.
- Spannvorrichtungen separat: Locinox empfiehlt ausdrücklich, die Lehren mit den Spannvorrichtungen aus dem DRILLVISE-4 zu fixieren.
Lieferumfang
- 1 × Locinox Bohrlehre 3970LA für Profile von 40 bis 60 mm
Schlösser, Anschläge und Befestigungsmaterial gehören nicht zum Lieferumfang.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Montagewerkzeug für Betriebe, die Locinox-Tortechnik in Serie verbauen: Metallbauer, Zaunbauer und Tor-Fachbetriebe. Die Bohrlehren übertragen das Bohrbild ohne Messen auf Pfosten und Torprofil.
Normen-Kontext: Die mit diesen Werkzeugen montierten Schlösser werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303. Locinox fertigt in Belgien und liefert das Werkzeug in Kunststoffkoffern mit Fächern.
Häufige Fragen
Für welche Profile ist die 3970LA?
Für Profile von 40 bis 60 mm. Die Lehre ist einstellbar für 40, 50 und 60 mm Profile. Für 60 bis 80 mm ist die 3970LS-6080 die passende Lehre.
Lohnt sich eine Bohrlehre für ein einzelnes Tor?
Meist nicht: bei einer Einzelmontage genügt sorgfältiges Anzeichnen. Wer in Serie baut, spart mit der Lehre Zeit und vermeidet Fehlbohrungen, die sich am verzinkten Profil nicht mehr korrigieren lassen.
Brauche ich zusätzlich Spannvorrichtungen?
Locinox empfiehlt es ausdrücklich: Ohne Fixierung wandert die Lehre beim Bohren. Die passenden Spannvorrichtungen enthält der Koffer DRILLVISE-4.
Welche Herkunft hat der Artikel?
Locinox fertigt in Belgien. Die Bauteile der Tortechnik sind auf den dauerhaften Außeneinsatz ausgelegt; die Schlösser der Marke werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303.
