Montage und Bohrschablone für TIGER-Torschliesser Locinox
Lieferzeit 5-7 Werktage
Produktinformationen "Montage und Bohrschablone für TIGER-Torschliesser Locinox"
Montage und Bohrschablone für TIGER-Torschliesser Locinox
Der Locinox TIGERDRILL ist ein Werkzeugkoffer mit Montage- und Bohrlehre, die den TIGER-Torschließer und das PUMA-Torband ohne Messen ausrichtet.
- Montage- und Bohrlehre für TIGER-Torschließer und PUMA-Torband
- Kein Messen nötig: Lehre am Pfosten fixieren, bohren, montieren
- 2 Bohrer Ø 5 mm und Ø 15 mm im Koffer
- 10 Quick-Fix-Expander als Ersatzsatz
- Kunststoffkoffer mit Fächern
- Hersteller-Artikelnummer P00006558

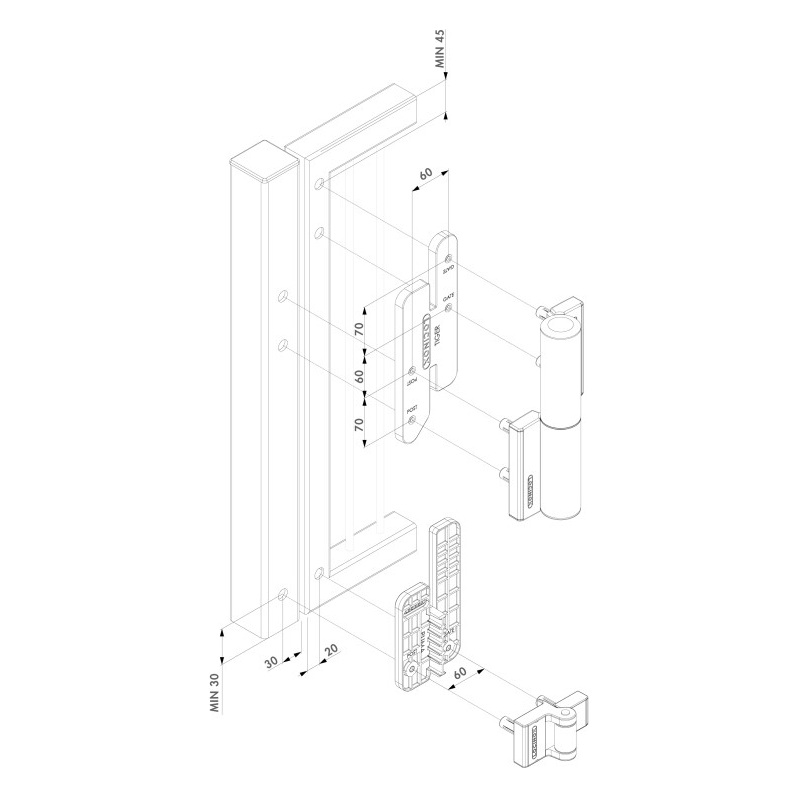

TIGERDRILL: Werkzeugkoffer mit Montage- und Bohrlehre
Der TIGER-Torschließer und das PUMA-Torband müssen zueinander fluchten, sonst arbeitet die Hydraulik gegen das Band und der Schließer verschleißt vorzeitig. Der TIGERDRILL nimmt genau diese Ausrichtung aus der Hand des Monteurs.
Der Ablauf ist denkbar knapp: Lehre am Pfosten fixieren, Löcher bohren, TIGER und PUMA montieren, Tor schließen. Gemessen wird nicht.
Im Koffer liegen die beiden nötigen Bohrer mit Ø 5 und Ø 15 mm sowie ein Ersatzsatz mit zehn Quick-Fix-Expandern. Locinox empfiehlt zusätzlich den DRILLVISE-4, um die Lehre sicher festzuklemmen.
Technische Daten
| Hersteller | Locinox, Belgien |
| Artikeltyp | Werkzeugkoffer mit Montage- und Bohrlehre |
| Serie | TIGERDRILL |
| Bauart | Werkzeugkoffer mit Montage- und Bohrlehre |
| Vorgesehen für | TIGER-Torschließer und PUMA-Torband |
| Hersteller-Artikelnummer | P00006558 |
| Norm-Kontext | DIN EN 12209 (zugehöriges Schloss) |
Werkzeug und Bohrlehren im Überblick
Locinox bietet für die Montage eigene Bohrlehren an. Sie übertragen das Bohrbild ohne Messen auf Pfosten und Torprofil. Der Grund, warum Locinox-Schlösser im Betrieb in Serie sauber fluchten. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Artikel | Bauart | Für | Besonderheit |
| Locinox 3970LA | Bohrlehre | Profile 40 bis 60 mm | mehrere Schlossgrößen in einer Lehre |
| Locinox 3970LS 40-60 | Bohrlehre | Profile 40 bis 60 mm | Aufschraubschloss und Anschlag |
| Locinox 3970LS 60-80 | Bohrlehre | Profile 60 bis 80 mm | Aufschraubschloss und Anschlag |
| Locinox DRILLFIX | Werkzeugkoffer mit Bohrlehre | Aufschraubschlösser | komplette Lehre im Koffer |
| Locinox DRILLVISE-4 | Werkzeugkoffer | 4 Spannvorrichtungen | hält Lehre und Werkstück fest |
| ▶ Locinox TIGERDRILL Sie sind hier | Werkzeugkoffer mit Bohrlehre | TIGER-Torschließer und PUMA-Torband | 2 Bohrer, 10 Quick-Fix-Expander |
Locinox empfiehlt, die Bohrlehren mit den Spannvorrichtungen aus dem DRILLVISE-4 zu fixieren.
Anwendung
Bohrlehren nehmen das Messen aus der Montage: Die Lehre wird am Profil fixiert, gebohrt wird durch die vorgegebenen Führungen.
Montage Schritt für Schritt
- Lehre auswählen: Die Lehre muss zum Profilmaß und zum Schlosstyp passen. Die Zuordnung steht in der Ausführungstabelle.
- Lehre ansetzen: Am Profil auf der gewünschten Höhe anlegen und ausrichten.
- Fixieren: Mit den Spannvorrichtungen aus dem DRILLVISE-4 festklemmen: ohne Fixierung wandert die Lehre beim Bohren.
- Bohren: Durch die Führungen der Lehre bohren. Die Bohrerdurchmesser gibt die Lehre vor.
- Lehre abnehmen und entgraten: Bohrungen entgraten, bevor Schloss und Anschlag gesetzt werden.
Hinweise aus der Praxis
- Die Lehre lohnt sich ab dem zweiten Tor: Bei Einzelmontagen genügt sorgfältiges Anzeichnen. Wer in Serie baut, spart mit der Lehre Zeit und vermeidet Fehlbohrungen, die sich am verzinkten Profil nicht mehr korrigieren lassen.
- Spannvorrichtungen separat: Locinox empfiehlt ausdrücklich, die Lehren mit den Spannvorrichtungen aus dem DRILLVISE-4 zu fixieren.
Lieferumfang
- 1 × Locinox Werkzeugkoffer TIGERDRILL mit Montage- und Bohrlehre
- 2 × Bohrer, Ø 5 mm und Ø 15 mm
- 10 × Quick-Fix-Expander als Ersatzsatz
- 1 × Kunststoffkoffer mit Fächern
Schlösser, Anschläge und Befestigungsmaterial gehören nicht zum Lieferumfang.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Montagewerkzeug für Betriebe, die Locinox-Tortechnik in Serie verbauen: Metallbauer, Zaunbauer und Tor-Fachbetriebe. Die Bohrlehren übertragen das Bohrbild ohne Messen auf Pfosten und Torprofil.
Normen-Kontext: Die mit diesen Werkzeugen montierten Schlösser werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303. Locinox fertigt in Belgien und liefert das Werkzeug in Kunststoffkoffern mit Fächern.
Häufige Fragen
Für welche Produkte ist der TIGERDRILL?
Für den TIGER-Torschließer und das PUMA-Torband. Für die Aufschraubschlösser und ihre Anschläge führt Locinox den eigenen Koffer DRILLFIX.
Sind Bohrer im Koffer?
Ja, zwei Stück: Ø 5 mm und Ø 15 mm. Dazu kommt ein Ersatzsatz mit zehn Quick-Fix-Expandern.
Lohnt sich eine Bohrlehre für ein einzelnes Tor?
Meist nicht: bei einer Einzelmontage genügt sorgfältiges Anzeichnen. Wer in Serie baut, spart mit der Lehre Zeit und vermeidet Fehlbohrungen, die sich am verzinkten Profil nicht mehr korrigieren lassen.
Brauche ich zusätzlich Spannvorrichtungen?
Locinox empfiehlt es ausdrücklich: Ohne Fixierung wandert die Lehre beim Bohren. Die passenden Spannvorrichtungen enthält der Koffer DRILLVISE-4.
Welche Herkunft hat der Artikel?
Locinox fertigt in Belgien. Die Bauteile der Tortechnik sind auf den dauerhaften Außeneinsatz ausgelegt; die Schlösser der Marke werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303.
