Technischer RatgeberTor-, Pendel- & Kühlraumbeschläge
Locinox TIGER: hydraulisches Torband
- Das Locinox TIGER ist ein selbstschließendes hydraulisches Torband: Torband und Torschließer in einem.
- Zum Lieferumfang gehört das Puma-Torband als zweites Band.
- Für Tore bis 1100 mm Breite und 75 kg, Öffnungswinkel bis 180°.
- Für links- und rechtsdrehende Tore, Schließgeschwindigkeit und Endschlag einstellbar.
- Montage mit Quick-Fix-Befestigung, passende Bohrschablone: Tigerdrill.
Das Locinox TIGER ist ein 180° selbstschließendes hydraulisches Torband, das Torband und Torschließer in einem Bauteil vereint. Locinox liefert es zusammen mit dem Puma-Torband und gibt es für Tore bis 75 kg und bis 1100 mm Breite an. Das Gehäuse besteht aus pulverbeschichtetem Aluminium. Hier lesen Sie, wie das TIGER aufgebaut ist, welche Werte der Hersteller nennt und wann ein anderes Modell besser passt.
Was das TIGER besonders macht
Locinox teilt seine Torschließer in zwei Gruppen. Für die Neuinstallation gibt es Modelle, bei denen keine zusätzlichen Torbänder nötig sind, weil Band und Schließer eine Einheit bilden. Für die Nachrüstung an einem Tor mit vorhandenen Torbändern gibt es separate Torschließer. Das TIGER gehört zur ersten Gruppe: Das obere Band mit dem hydraulischen Schließer und das untere Puma-Band tragen das Tor, das TIGER schließt es zusätzlich selbsttätig.
| Gruppe laut Locinox | Modelle im Sortiment | Torgewicht laut Hersteller |
|---|---|---|
| Neuinstallation, Torbänder nicht erforderlich | TIGER TIGER | bis 75 kg |
| MAMMOTH180-2 Locinox MAMMOTH180-2 Torschließer + 180°-Torband Silber | bis 150 kg | |
| MAMMOTH-HD-2 Locinox Mammoth HD-2 Torschließer + 180°-Torband Silber | bis 200 kg | |
| Nachrüstung, Torbänder erforderlich | LION LION | bis 75 kg |
Technische Daten des Locinox TIGER
| Merkmal | Herstellerangabe |
|---|---|
| Torbreite | 0 bis 1100 mm |
| Torgewicht | 0 bis 75 kg |
| Maximaler Öffnungswinkel | 180° |
| Kraft zum Öffnen | max. 14 Nm |
| Horizontale Verstellbarkeit | 15 mm |
| Vertikale Verstellbarkeit | 20 mm |
| Schließgeschwindigkeit, Endschlag | einstellbar |
| Drehrichtung | für links- und rechtsdrehende Tore |
| Material | pulverbeschichtetes Aluminium |
| Temperaturbereich | -30 °C bis +70 °C (-22 °F bis 158 °F) |
| Salzsprühtest | 500 Stunden |
| Testzyklen | 500.000 |
| Farben | silber, RAL 9005 schwarz |
Die Schließgeschwindigkeit ist laut Locinox unempfindlich gegen Temperaturänderungen.

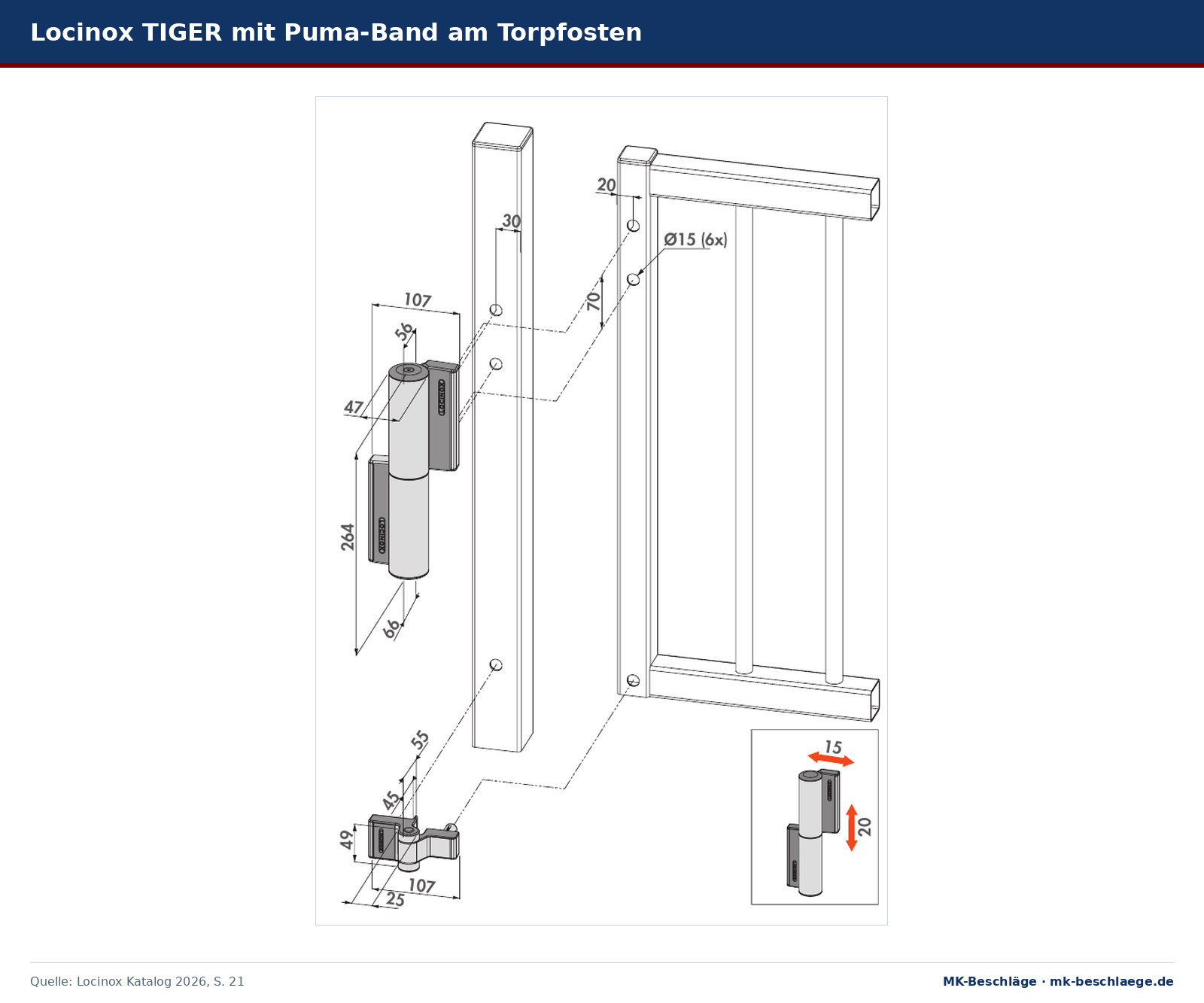

Das Puma-Band und das TIGER tragen das Tor, das TIGER schließt es zusätzlich selbsttätig. Abbildung aus dem Locinox-Katalog.
Montage mit Quick-Fix und Tigerdrill
Das TIGER wird mit der Quick-Fix-Befestigung von Locinox montiert. Für das mitgelieferte Puma-Band nennt Locinox: kein Schweißen nötig, nur Löcher bohren und mit Quick-Fix befestigen. Für ein genaues Lochbild empfiehlt Locinox die Bohrschablone Tigerdrill (Montage und Bohrschablone für TIGER-Torschliesser Locinox): ein Werkzeugkoffer mit Set zum Bohren der Löcher für Tiger-Torschließer und Puma-Torband. Ausmessen ist laut Hersteller damit unnötig: Werkzeug befestigen, bohren, Tiger einbauen.
Das TIGER ist laut Hersteller 15 mm horizontal und 20 mm in der Höhe verstellbar.
Wenn das Tor größer oder schwerer ist
Für Tore über 75 kg oder über 1100 mm Breite bietet Locinox weitere Modelle mit Band und Schließer in einem:
| Modell | Torbreite | Torgewicht | Öffnungswinkel |
|---|---|---|---|
| TIGER | 0 bis 1100 mm | bis 75 kg | 180° |
| MAMMOTH180-2 | 900 bis 1500 mm | bis 150 kg | 180° |
| MAMMOTH-HD-2 | 1100 bis 2000 mm | bis 200 kg | 180° |
Hat das Tor bereits Torbänder, ist ein separater Torschließer aus der Nachrüst-Gruppe die passende Wahl. Alle Modelle finden Sie unter Locinox Torschließer.
Weiterlesen: Torbänder · Torbeschläge · Pendeltorbeschläge · Türbänder und Türangel
Häufige Fragen
Ersetzt das TIGER einen separaten Torschließer?
Ja. Locinox ordnet das TIGER den Modellen zu, bei denen keine zusätzlichen Torbänder und kein separater Schließer nötig sind. Es trägt das Tor zusammen mit dem mitgelieferten Puma-Band und schließt es selbsttätig.
Welchen Öffnungswinkel schafft das TIGER?
Bis maximal 180°.
Für welche Tore eignet sich das TIGER?
Für links- und rechtsdrehende Tore bis 1100 mm Breite und 75 kg.
Was gilt für schwerere oder breitere Tore?
Locinox bietet auch dafür Band und Schließer in einem: MAMMOTH180-2 für Tore bis 150 kg und 1500 mm Breite, MAMMOTH-HD-2 bis 200 kg und 2000 mm Breite.
Was lässt sich am TIGER einstellen?
Schließgeschwindigkeit und Endschlag. Dazu ist das TIGER laut Locinox 15 mm horizontal und 20 mm vertikal verstellbar.
