Technischer RatgeberTor-, Pendel- & Kühlraumbeschläge
Torriegel und Tortreibriegel: Bauarten, Auswahl und Montage
- Torriegel halten den zweiten Flügel eines Doppelflügeltores fest. Der Riegel greift unten in ein Gegenstück am Boden.
- Tortreibriegel bewegen per Hebel Stangen nach oben und unten. Beim WSS-Türtreibriegel 07.155 laufen die Stangen in Führungen und greifen oben in ein Verriegelungsstück und unten in eine Schließplatte.
- Zur Auswahl zählen: Profil des Torflügels, Stangenform (Vierkant oder Flachstange), anschrauben oder anschweißen, abschließbar oder nicht.
- Das Gegenstück am Boden muss zum Riegel passen: Bodenhülse zum Einbetonieren, Steinbuchse zum Einmauern oder Bodenanschlag zum Aufschrauben.
- Montage am Beispiel des WSS-Türtreibriegels 07.155: erst Führungen setzen, dann Stangen anschrägen, bohren, zuletzt das Gehäuse aufschrauben.
Ein Torriegel ist ein Riegel zum Feststellen des zweiten Flügels bei Doppelflügeltoren. Ein Tortreibriegel verriegelt den Flügel über einen Hebel und Stangen, die gleichzeitig nach oben und nach unten fahren. Welcher Riegel passt, hängt vom Torprofil, von der Stange und vom Boden ab. Hier finden Sie die Bauarten aus unserem Sortiment mit den Herstellerangaben je Modell, dazu die Montage laut Herstelleranleitung. Die passenden Artikel stehen in der Kategorie Tortreibriegel und Torriegel.
Bauarten: Bodenriegel, Stangenriegel, Grendelriegel und Treibriegel
Bei Boden- und Stangenriegeln schieben Sie den Riegel über einen Knopf oder Griff nach unten in das Gegenstück. Grendelriegel gibt es mit Hülse zum Anschweißen oder mit Grundplatte zum Anschrauben. Treibriegel verriegeln über einen Hebel und Stangen. Die Werte stammen aus den Unterlagen des jeweiligen Herstellers.
| Bauart | Modell bei MK | Herstellerangaben |
|---|---|---|
| Bolzen-Stangenriegel, außen liegend | Locinox VSA | Profile ab 40 mm, Tiefenverriegelung 140 mm, Riegel 100 mm höhenverstellbar, Quick-Fix-Befestigung |
| Stangenriegel mit Aluminiumgehäuse | AMF Nr. 151C | Rohrprofile ab 30 x 30 mm, Profildicke 2 bis 3 mm, rechts und links verwendbar |
| Stangenriegel zwangsgeführt, Edelstahl | AMF Nr. 151NI | nicht rostender Stahl, Rohrprofile ab 30 x 30 mm, Profildicke 2 mm |
| Grendelriegel | WSS 07.501 (Hülse zum Anschweißen), WSS 07.502 (Grundplatte zum Anschrauben) | Bolzen 14 mm, Hub 93 mm, Längen 300 und 500 mm, rechts und links verwendbar |
| Treibriegel für Vierkantstangen | WSS 07.180 | aufliegende Verriegelung, mit Unterplatte und Führungsschlaufen, Stahl verzinkt, ohne Vierkantstange |
| Falttor-Treibriegel für Flachstangen | WSS 03.100 | Flachstange 26 x 8 mm, zum Anschrauben oder Anschweißen |
| Treibriegel für Flachstangen | Comunello 690, Comunello 694 | 690: Stange 25 x 10 mm, 694: Stange 30 x 10 mm |

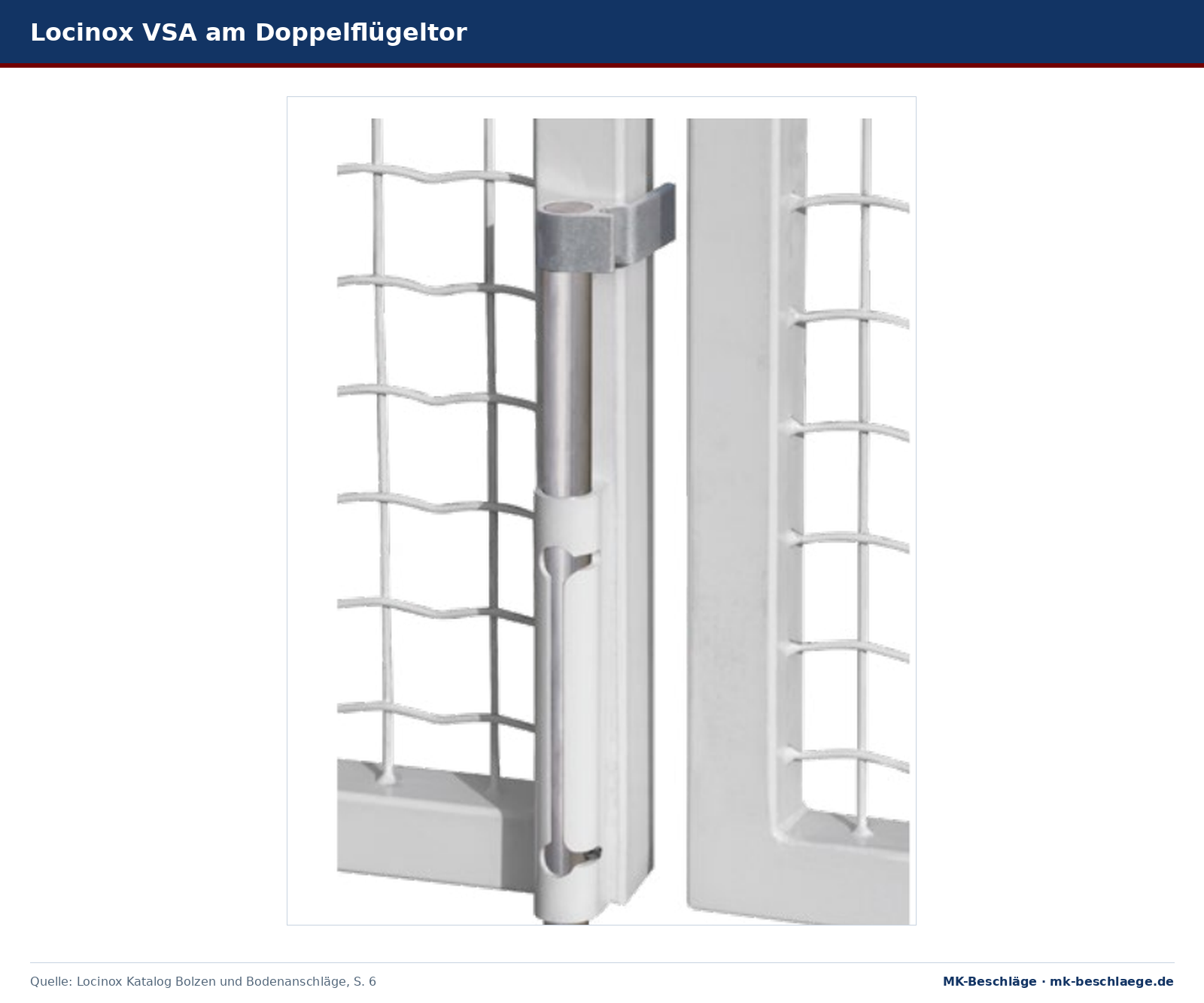

Der externe Bolzen-Stangenriegel VSA wird am Torflügel befestigt und blockiert das Tor zwischen den beiden Flügeln. Abbildung aus dem Locinox Katalog Bolzen und Bodenanschläge.
Aufliegende Treibriegel WSS 07.180 und 07.181: Größen nach Vierkantstange
Bei den aufliegenden Treibriegeln von WSS richtet sich die Größe nach der Vierkantstange. Mit der Stangengröße wachsen Hub und Zahl der Führungsschlaufen. Der Treibriegel wird ohne Vierkantstange geliefert.
| Vierkantstange | 07.180 Führungsschlaufen | 07.180 Hub | 07.181 abschließbar, Hub |
|---|---|---|---|
| 10 mm | 2 | 23 mm | 23 mm |
| 13 mm | 3 | 25 mm | 23 mm |
| 16 mm | 3 | 30 mm | 30 mm |
| 19 mm | 4 | 37 mm | bei MK nicht geführt |
Größte Ausführung: Der größte 07.180 ist für 19 mm Vierkantstangen, mit vier Führungsschlaufen und 37 mm Hub.
Torriegel abschließbar
Soll der Standflügel nicht von Unbefugten gelöst werden, brauchen Sie einen abschließbaren Riegel.
- Locinox KEYDROP: Bolzen-Stangenriegel mit Zylinderschloss, Profile ab 40 x 40 mm, Tiefenverriegelung 140 mm. Laut Locinox lässt sich der KEYDROP mit seinem Zylinderschloss in offenem oder geschlossenem Zustand absperren. Er hat das gleiche Lochbild wie der VSA und ist gegen ihn austauschbar.
- WSS 07.181: aufliegender Treibriegel für Vierkantstangen, mit 2 Schlüsseln.
- WSS 03.116: Falttor-Treibriegel zum Anschweißen für Flachstangen 30 x 10 mm, Hebel einseitig. Mit doppelseitigem Hebel gibt es ihn als WSS 03.118.
Torriegel beidseitig bedienen
„Beidseitig“ kann zweierlei heißen. Zum einen gibt es Treibriegel mit Hebel auf beiden Seiten: der WSS 03.114 hat einen doppelseitigen Hebel, der um 180° drehbar ist, der Comunello 698 hat einen Außengriff. Zum anderen sind viele Riegel rechts und links verwendbar, laut Hersteller etwa die AMF-Stangenriegel 151C und 151NI und die WSS-Grendelriegel 07.501 und 07.502. Die Falttor-Treibriegel von WSS gibt es dagegen getrennt in rechter und linker Ausführung.
Material: verzinkt, Aluminium, Edelstahl
Die aufliegenden WSS-Treibriegel, Falttor-Treibriegel und Grendelriegel sind aus galvanisch verzinktem Stahl. Beim Locinox VSA ist die Achse aus Aluminium. Einen Torriegel aus Edelstahl führt MK mit dem AMF Nr. 151NI aus nicht rostendem Stahl. AMF beschreibt ihn als besonders unempfindlich gegen Schmutz und Eis. Die zwangsgeführte Bewegung des Griffs gewährleistet laut AMF, dass der Riegel nicht in ungesicherter Stellung nach unten geschoben werden kann.
Bodenhülse, Steinbuchse, Bodenanschlag: das Gegenstück am Boden
Der Riegel greift unten in ein Gegenstück. Welches passt, hängt vom Riegel und vom Boden ab.
| Gegenstück | Einbau | passt laut Hersteller zu |
|---|---|---|
| Locinox EGS Bodenhülse | zum Einbetonieren, mit Abwasserungsloch | Riegel bis Ø 20 mm |
| Locinox OGS Bodenanschlag | herausnehmbarer Reinigungskasten, Ablaufschlauch | VSA, VSF, KEYDROP; Torprofile 40 bis 60 mm |
| Locinox SABO Bodenanschlag | aufschraubbar, Abstand Boden bis Tor 20 bis 45 mm | Riegel bis Ø 20 mm; VSA, VSF, KEYDROP |
| WSS 07.280 Steinbuchse | zum Einmauern in den Fußboden, Schmutzkasten ab 13 mm herausnehmbar (bei 10 mm einteilig) | Vierkantstangen 10, 13, 16 und 19 mm |
Für Flachstangen führt die WSS-Stangenführung 03.150 die Stange am Torflügel. Es gibt sie zum Anschrauben für 26 x 8 mm und für 30 x 10 mm.

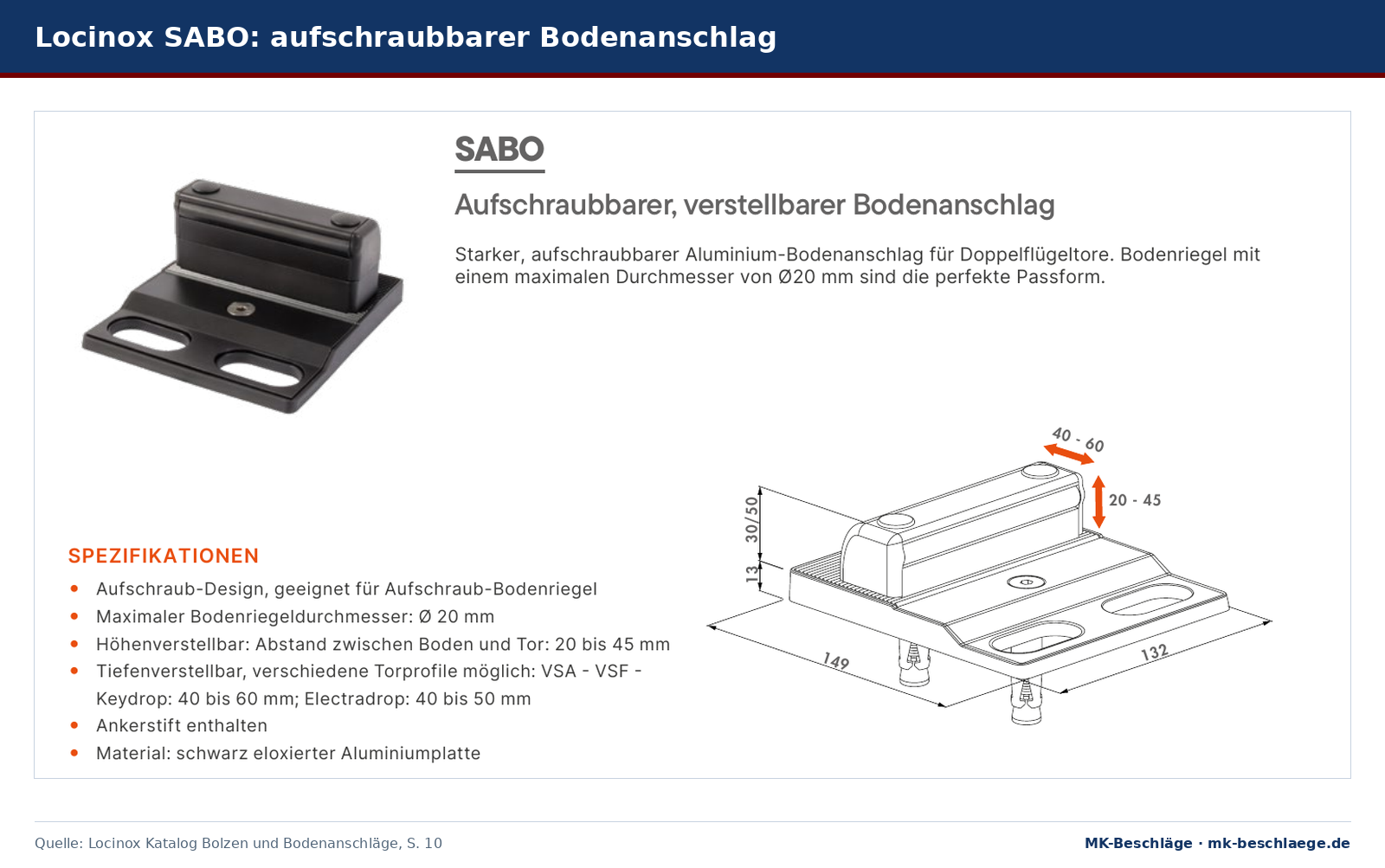

Der SABO ist ein aufschraubbarer Bodenanschlag aus Aluminium für Doppelflügeltore und nimmt Bodenriegel bis Ø 20 mm auf. Abbildung aus dem Locinox Katalog Bolzen und Bodenanschläge.
Treibriegel montieren: Reihenfolge laut WSS am Beispiel 07.155
WSS beschreibt die Montage am Beispiel des Türtreibriegel-Verschlusses WSS 07.155 mit umlegbarem Hebel und 20 mm Hub. Er wird mit 12 mm Aluminium-Vierkantstangen verbaut. Die Anleitung nennt diese Reihenfolge:
- Führungen positionieren: Der Abstand L entspricht der größeren Stangenlänge. Die äußere Führung setzen Sie nah ans Stangenende.
- Stangen anschrägen: Die Schnittflächen der Verschluss-Stangen anschrägen.
- Bohren: Die Bohrungen für den Treibriegel über die Bohrschablone erstellen.
- Montieren: Stangenführungen und Verriegelungsstück montieren, Verschluss-Stangen einführen, Gehäuse aufschrauben.
Bei einem Profil mit Aufschlag gleichen drei Kunststoffplatten mit 3, 4 und 5 mm Dicke die Höhe aus. Für andere Modelle gilt die Anleitung, die dem Artikel beiliegt.

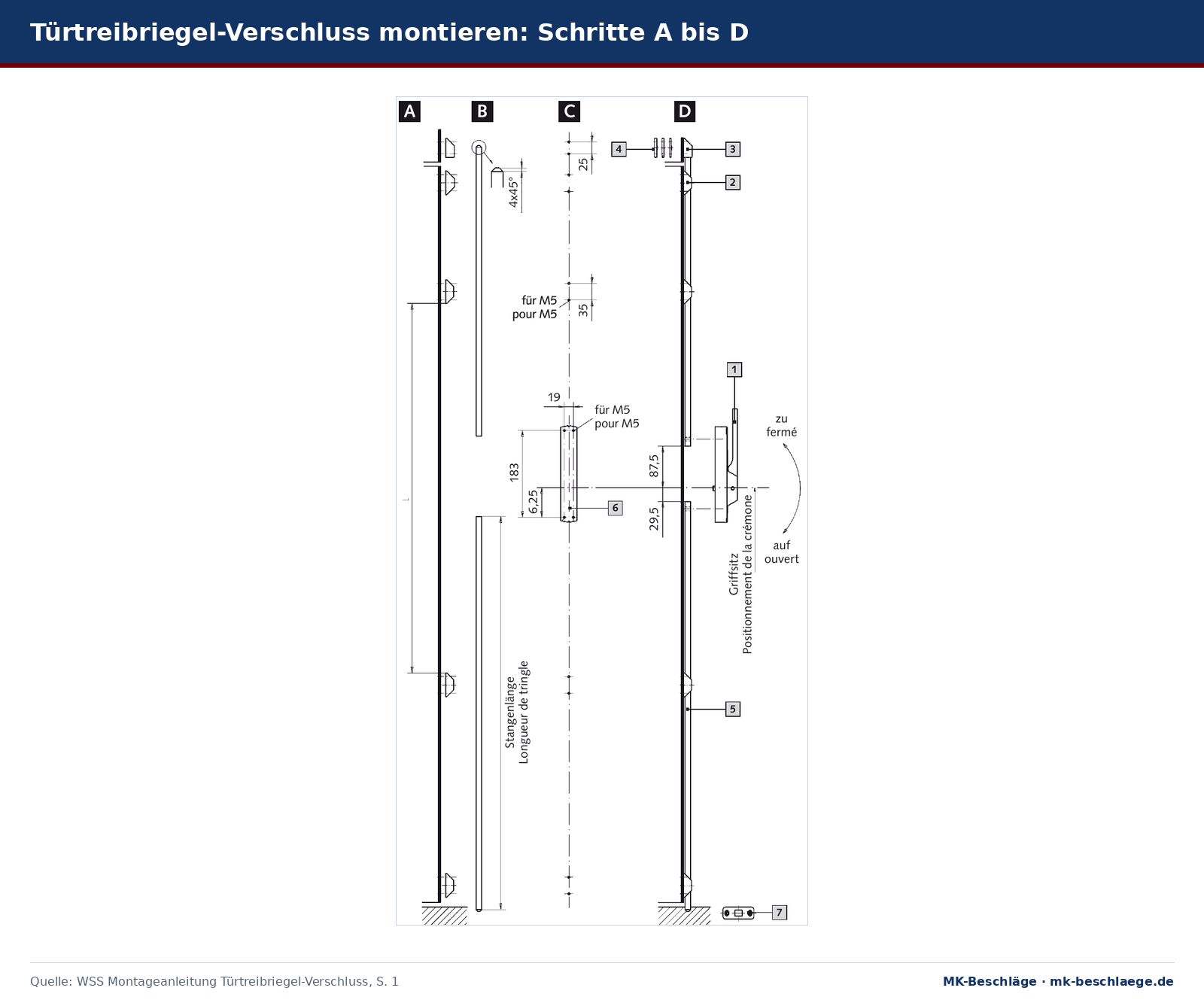

Die Zeichnung zeigt die Montageschritte A bis D: Führungen positionieren, Stangen anschrägen, Bohrungen über die Schablone setzen und Verschluss montieren. Abbildung aus der Montageanleitung Türtreibriegel-Verschluss von WSS.
Stangenriegel und Bodenriegel: Den AMF-Stangenriegeln liegen eine Schablone zum Markieren des Ausbruchs und eine Montageanleitung bei. Beim 151NI gehören Vierkant-Rohrprofil und Gewindestange M10 nicht zum Lieferumfang. Der Locinox VSA wird mit Quick-Fix befestigt und lässt sich laut Locinox einfach nachträglich montieren.
Torfeststeller mit Bodenverankerung
Ein Torfeststeller hält den Flügel offen. Der KWS 1301 hat einen Fanghaken. Der Feststeller wird mit einer Steindolle in den Boden eingelassen, der Haltewinkel wird ans Tor geschraubt. Zum Arretieren drücken Sie das Tor gegen den Feststeller, der Fanghaken rastet am Haltewinkel ein. KWS nennt diese Montage:
- Den Torfeststeller am gewünschten Feststellpunkt in den Boden einlassen. Der Punkt soll möglichst weit vom Torband entfernt sein.
- Den Haltewinkel mit 4 mm Höhenabstand zur Anschlagplatte des Feststellers so am Tor befestigen, dass die Schraublöcher unter dem Fangloch liegen. So dient der Haltewinkel auch als Anschlagfläche.
| Modell | Höhe | Torgewicht |
|---|---|---|
| KWS 1301 | 105 mm | max. 80 kg |
| KWS 1305 | 120 mm | max. 150 kg |
Zum Aufschrauben auf den Boden gibt es den KWS 1307 für Tore bis 100 kg.
Häufige Fragen
Was ist der Unterschied zwischen Torriegel und Tortreibriegel?
Beim Torriegel schieben Sie einen Bolzen von Hand in das Gegenstück am Boden. Beim Treibriegel bewegt ein Hebel die Stangen. Beim WSS-Türtreibriegel 07.155 greifen sie oben in ein Verriegelungsstück und unten in eine Schließplatte.
Welche Bodenhülse passt zu meinem Torriegel?
Das richtet sich nach Riegel und Boden. Die Locinox EGS zum Einbetonieren und der aufschraubbare SABO nehmen Riegel bis Ø 20 mm auf. Für Vierkantstangen mit 10, 13, 16 oder 19 mm gibt es die WSS-Steinbuchse 07.280 zum Einmauern.
Gibt es abschließbare Torriegel?
Ja. Der Locinox KEYDROP hat ein Zylinderschloss, der WSS 07.181 wird mit 2 Schlüsseln geliefert, der Falttor-Treibriegel WSS 03.116 ist ebenfalls abschließbar.
Gibt es Torriegel aus Edelstahl?
Ja, den AMF Stangenriegel Nr. 151NI aus nicht rostendem Stahl für Rohrprofile ab 30 x 30 mm.
In welcher Reihenfolge montiere ich einen Treibriegel?
Laut WSS-Anleitung zum 07.155: Führungen positionieren, Stangen anschrägen, Bohrungen über die Schablone setzen, dann Führungen und Verriegelungsstück montieren, Stangen einführen und das Gehäuse aufschrauben.
