Locinox Torschließer einstellen: Geschwindigkeit und Endschlag

Einen Locinox Torschließer stellen Sie über die Schließgeschwindigkeit und den Endschlag ein: Die Geschwindigkeit bestimmt, wie schnell das Tor zufällt, der Endschlag beschleunigt das Tor kurz vor dem Schließen, damit es ordentlich schließt. Diese Seite fasst zusammen, was Locinox in Katalog und Datenblättern zu den Torschließern angibt, die MK führt: welche Einstellung es je Modell gibt, welchen Öffnungswinkel und was bei Kälte und Hitze gilt. Das allgemeine Vorgehen an Türschließern für Türen beschreibt der Ratgeber Türschließer einstellen. Im Katalog führt Locinox diese Schließer unter der Rubrik „Türschließer“, gemeint sind Schließer für Tore.

Welche Locinox Torschließer gibt es?

Locinox teilt seine Torschließer in zwei Gruppen. Für die Neuinstallation gibt es Modelle, bei denen Torband und Schließer eine Einheit bilden, zusätzliche Torbänder sind nicht nötig. Für die Nachrüstung an einem Tor mit vorhandenen Torbändern gibt es separate Torschließer.

Die Schließgeschwindigkeit ist laut Locinox bei allen Modellen der Tabelle einstellbar. Aufbau und Montage des TIGER beschreibt der Artikel Locinox TIGER.

Schließgeschwindigkeit und Endschlag einstellen

Auf seiner Website beschreibt Locinox zwei Einstellschrauben am Torschließer: Mit der ersten passen Sie die Schließgeschwindigkeit an, mit der zweiten den Endschlag. Das gilt für die Modelle mit einstellbarem Endschlag; der CARACAL hat laut Datenblatt keinen einstellbaren Endschlag. Laut Locinox dauert das Einstellen nur wenige Sekunden. Lage und Drehrichtung der beiden Schrauben stehen in den uns vorliegenden Locinox-Unterlagen nicht, halten Sie sich dafür an die Montageanleitung des jeweiligen Modells.

• Schließgeschwindigkeit: Schließt das Tor zu langsam, können laut Locinox Kinder und Haustiere entkommen. Schließt es zu schnell, kann es ein Problem für Rollstuhlfahrer geben. Ein laut zuschlagendes Tor stört die Nachbarn und schadet der Tormechanik.
• Endschlag: Er beschleunigt das Tor am Ende der Schließung, damit es ordentlich geschlossen wird. Laut Locinox-Website stellt er sicher, dass das Schloss im Anschlag einrastet.
• Tor mit Magnetschloss: Für ein kontrolliert schließendes Tor mit Magnetschloss empfiehlt Locinox auf seiner Website, den Endschlag auszuschalten.

Im Diagramm zur Temperaturbeständigkeit unterscheidet Locinox drei Bereiche der Schließzeit, gemessen bei 90° Öffnungsstellung: „zu schnell“ mit Komfortproblem, die „Komfortzone“ und „zu langsam“ mit Sicherheitsproblemen. Eine Sekundenangabe für die richtige Schließzeit nennt Locinox im Text nicht.

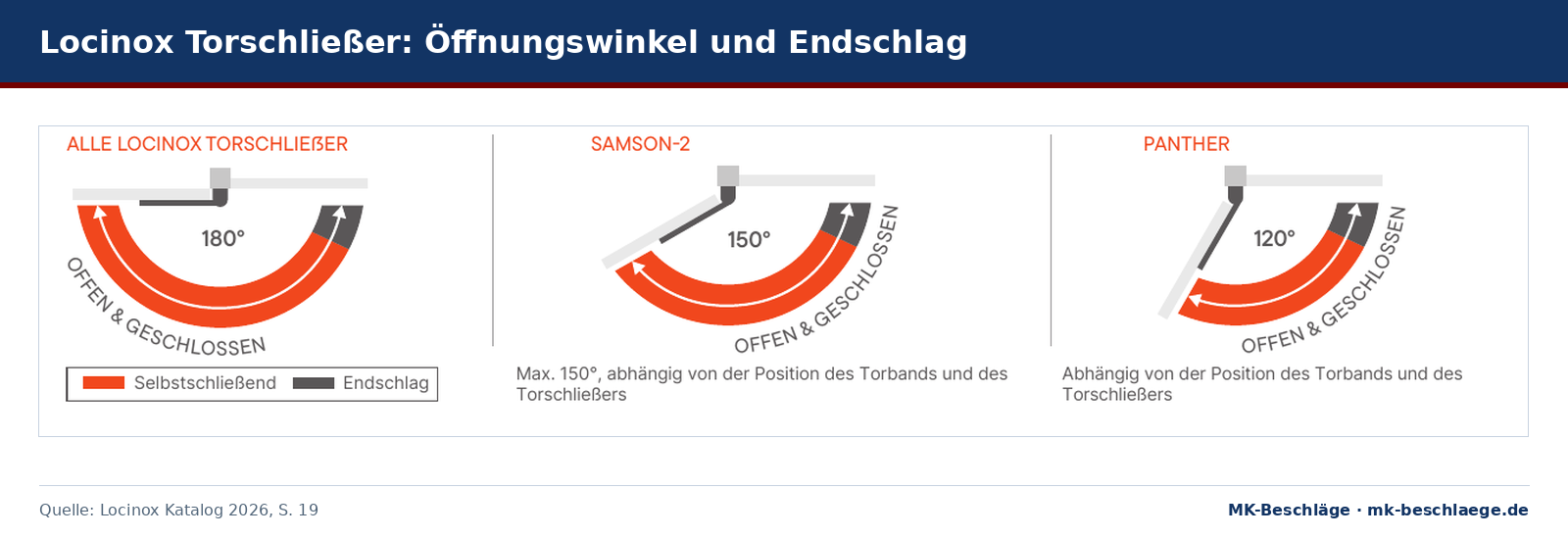

Über den größten Teil des Winkels schließt das Tor selbst, kurz vor dem Schließen wirkt der Endschlag. Abbildung aus dem Locinox Katalog.

Einstellungen je Modell

• TIGER: Schließgeschwindigkeit und Endschlag einstellbar, dazu 15 mm horizontal und 20 mm in der Höhe verstellbar. Zur Bohrschablone TIGERDRILL gehört laut Locinox Zubehör für Montage und Einstellung des Tiger.
• MAMMOTH180-2 und MAMMOTH-HD-2: Schließgeschwindigkeit und Endschlag einstellbar, in zwei Richtungen je 20 mm verstellbar. Ein Temperaturausgleichssystem hält laut Locinox die Schließgeschwindigkeit konstant.
• INTERIO: Der Schließer ist vollständig in den Torrahmen eingebaut. Die Vorspannung ist integriert, Geschwindigkeit und Endschlag lassen sich anpassen. Laut Locinox bleibt die Schließgeschwindigkeit bei allen Wetterbedingungen ohne neue Einstellungen konstant.
• CARACAL: Nur die Schließgeschwindigkeit ist einstellbar, einen einstellbaren Endschlag hat er laut Datenblatt nicht. Horizontal und vertikal ist er um 20 mm verstellbar.
• LION: Schließgeschwindigkeit und Endschlag regelbar, integrierte Vorspannung. Schienensets für 90° und 180° liegen bei.
• VERTICLOSE-2: Feineinstellung von Geschwindigkeit und Endschlag, integrierte Vorspannung, Schienenset für 90° und 180° inklusive. Die Schließkraft wirkt über den vollen Öffnungswinkel von 180°.
• VERTICLOSE-2-WALL: für die Wandmontage, der Schließer steht im Winkel von 90° zum Tor. Geschwindigkeit und Endschlag einstellbar, integrierte Vorspannung.
• RHINO: wird direkt auf ein 180°-Torband montiert, Geschwindigkeit und Endschlag einstellbar, integrierte Vorspannung. Für die Ausrichtung am Torband gibt es die Bohrschablone RHINODRILL.
• PANTHER: für Wand und Pfosten, Montage über dem Tor oder zwischen zwei Säulen. Geschwindigkeit und Endschlag einstellbar, Schließkraft über den vollen Öffnungswinkel von 120°. Locinox empfiehlt die Kombination mit dem Bodenanschlag GATESTOP.
• SAMSON-2: Geschwindigkeit und Endschlag einstellbar, die Zugkraft nicht. Horizontal 20 mm verstellbar, Öffnungs- und Schließwinkel bis 150° je nach Montagesituation.

Der LION wird mit Schiene für 90° oder 180° am Tor montiert, beide Schienensets liegen bei. Abbildung aus dem Locinox Katalog.

Öffnungswinkel und Montageposition

Locinox gibt für seine Torschließer allgemein 180° an. Ausnahmen sind der SAMSON-2 mit höchstens 150° und der PANTHER mit 120°, jeweils abhängig von der Position des Torbands und des Torschließers. Der INTERIO öffnet laut Datenblatt bis 125°. Eine Einstellschraube für den Öffnungswinkel nennt Locinox nicht. Beim LION und beim VERTICLOSE-2 liegen Schienensets für 90° und 180° bei, laut Locinox für mehr Flexibilität vor Ort.

Muss man im Winter nachstellen?

Laut Locinox nicht. Das Aktiv-Thermal-System hält die Schließgeschwindigkeit unabhängig von der Außentemperatur konstant, Locinox nennt einen Temperaturbereich von -30 °C bis +70 °C. Die Schließgeschwindigkeit ist laut Katalog unempfindlich gegen Temperaturschwankungen und Feuchtigkeit. Das Diagramm von Locinox zeigt die Schließzeit über die Temperatur, gemessen aus 90° Öffnungsstellung.

Federtorband SWING40: Federkraft einstellen

Das SWING40 ist kein hydraulischer Schließer, sondern ein Torband mit Feder für Gartentore. Es wird in einen Rahmen von 40 x 40 mm eingeschoben, für Torprofile mit höchstens 2 mm Wandstärke. Die Federkraft stellen Sie mit einem Inbusschlüssel M3 ein, laut Locinox von 1,25 Nm bis höchstens 4 Nm je Torband. Locinox nennt höchstens 1300 mm Torbreite und 75 kg Torgewicht, DIN links oder DIN rechts ist verstellbar.

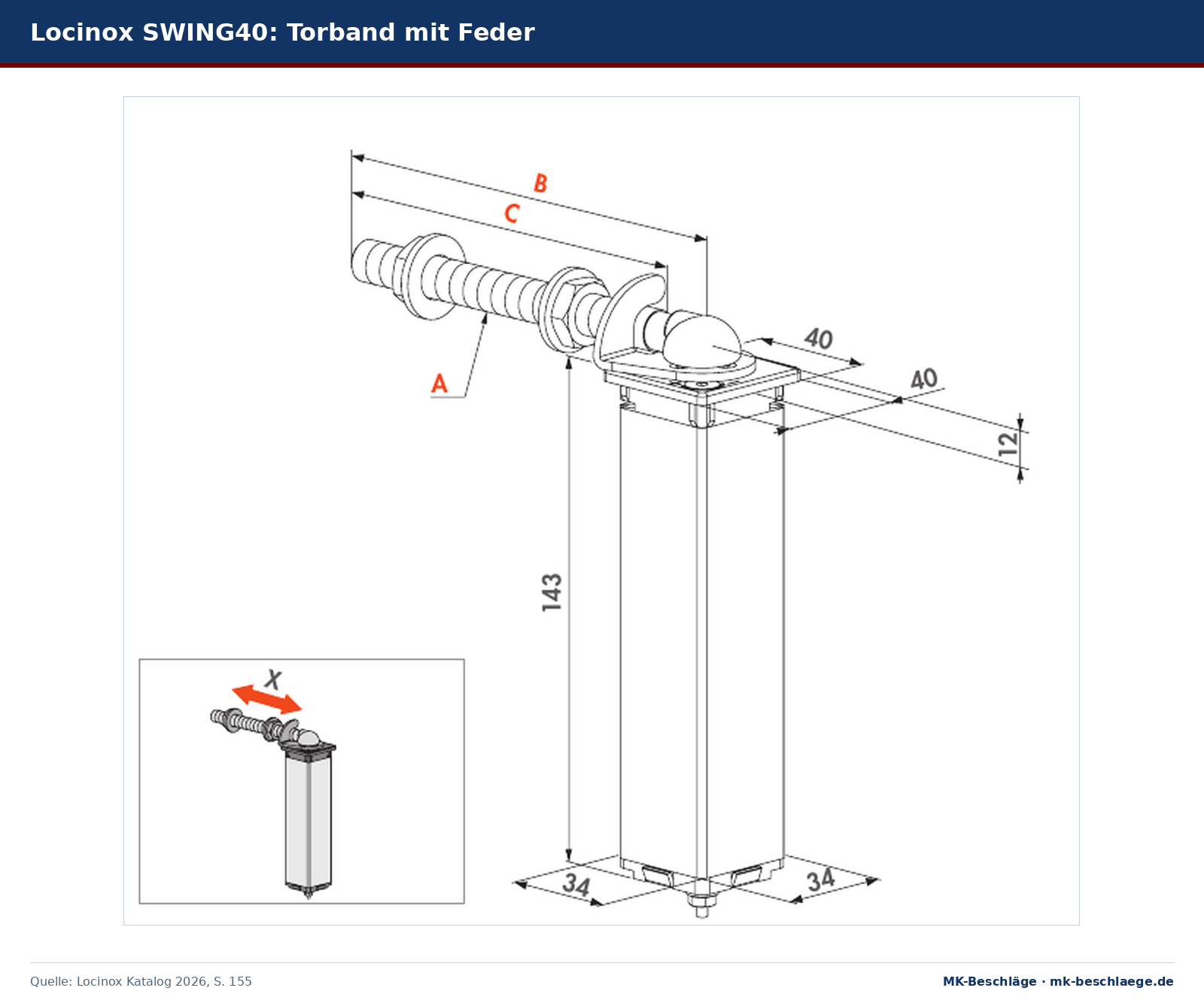

Das SWING40 wird in einen Rahmen von 40 x 40 mm eingeschoben. Abbildung aus dem Locinox Katalog.

Locinox Torfeststeller einstellen

Locinox Torfeststeller fangen das Tor auf und halten es offen. Sie sind laut Locinox nach Höhe des Tores und Abmessung der Profile verstellbar und werden einbetoniert.

• Torfeststeller UGC und Torfeststeller IGC: aus Aluminium, Fanghaken um 40 mm höhenverstellbar, Stoßgummi verstellbar für Profile von 40 bis 60 mm. Der Haken ist umkehrbar. Der UGC ist mit Haken nach oben vormontiert und fängt die Unterseite des Tores, der IGC mit Haken nach unten und fängt die obere Seite.
• Torfeststeller ABK und ABL: feuerverzinkt, Fanghaken um 52 mm höhenverstellbar, für Profile bis 50 mm. Der ABK fängt ein horizontales Profil.

Alle Torschließer finden Sie unter Locinox Torschließer, weitere Beschläge unter Torbeschläge.
