Locinox Mammoth HD-2 Torschließer + 180°-Torband Silber — bis 200 kg / 2 m
Lieferzeit 5-7 Werktage
Produktinformationen "Locinox Mammoth HD-2 Torschließer + 180°-Torband Silber — bis 200 kg / 2 m"
- Ausführung MAMMOTH.HD.2.ZILV
- Farbe Silber
- Bis 200 kg Torgewicht und 2,00 m Torbreite
- Komplettset mit Raptor-Torband als unterem Scharnier
- Echtes Soft Close, −30 °C bis +70 °C
Locinox Mammoth HD-2 Torschließer + 180°-Torband, Silber
Diese Variante ist der Mammoth HD-2 in Silber. Das Set aus hydraulischem Torschließer mit 180°-Torband und selbstschließendem Raptor-Torband ist für Fußgängerdrehtore bis 200 kg und 2,00 m Torbreite ausgelegt.
Als Alternative gibt es den Mammoth HD-2 in RAL 9005 Schwarz. Die Farbe ist das einzige Merkmal, das die beiden Ausführungen im Shop unterscheidet; Gehäuse aus pulverbeschichtetem Aluminium und Kernkomponenten aus Edelstahl gelten für das Set.
Der HD-Bruder des Mammoth180-2: für die schwersten Tore
Der Locinox Mammoth HD-2 ist die Hochleistungs-Variante aus der zweiten Mammoth-Generation. Er übernimmt alle Neuerungen des Mammoth180-2: echtes Soft Close, flaches Bohrbild, thermische Kompensation, und hebt sie auf ein höheres Leistungsniveau: 200 kg statt 150 kg, 2,00 m statt 1,50 m.
Im Set enthalten ist nicht das DINO-2-Scharnier (wie beim Mammoth180-2), sondern das kraftvollere Raptor-Torband: ein selbstschließendes Scharnier, das die mechanische Schließkraft des Mammoth zusätzlich unterstützt. Genau das macht den HD-2 zur ersten Wahl für schwere Hoftore, Industrietore und Anwendungen, bei denen das Tor jederzeit sicher schließen muss.
Einsatzbereich: Fußgängerdrehtore im Schwerlastbereich: Hoftore, Einfahrtsnebentore, Gewerbezufahrten, Sicherheitsbereiche bis 200 kg Torgewicht und 2,00 m Torbreite. Pfostenprofile ab 60 mm, Torprofile ab 40 mm.
Die Kernstärken der HD-Version
- Kraftvolle Schließung auch bei 200 kg Toren: dank hydraulisch gedämpftem Mammoth + selbstschließendem Raptor-Torband. Das Tor schließt sicher, auch wenn ein mechanisches Schloss Kraft zum Einrasten braucht.
- Echtes Soft Close: Schließgeschwindigkeit und Endschlag sind separat einstellbar. Kein Knallen, keine ungedämpfte Bewegung, präzise Kontrolle bis zum Verschluss.
- Temperaturausgleichssystem: von −30 °C bis +70 °C gleichmäßiges Schließverhalten. Keine Anpassungen im Winter oder bei Sommer-Hitze nötig.
- Flaches Bohrbild, bündige Montage: 8× Ø15 mm Bohrungen auf einer ebenen Fläche. Fehleranfällige Mehr-Flächen-Vorbereitung entfällt.
- 2-Wegs verstellbar (2× 20 mm): vertikal und horizontal nachjustierbar, auch nach Setzung des Tors.
- Vandalismusbeständig: robustes pulverbeschichtetes Aluminiumgehäuse, kritische Komponenten aus Edelstahl.
- Links- und rechtsdrehend einsetzbar: ein Artikel für beide Anschlagrichtungen.
Video-Anleitung

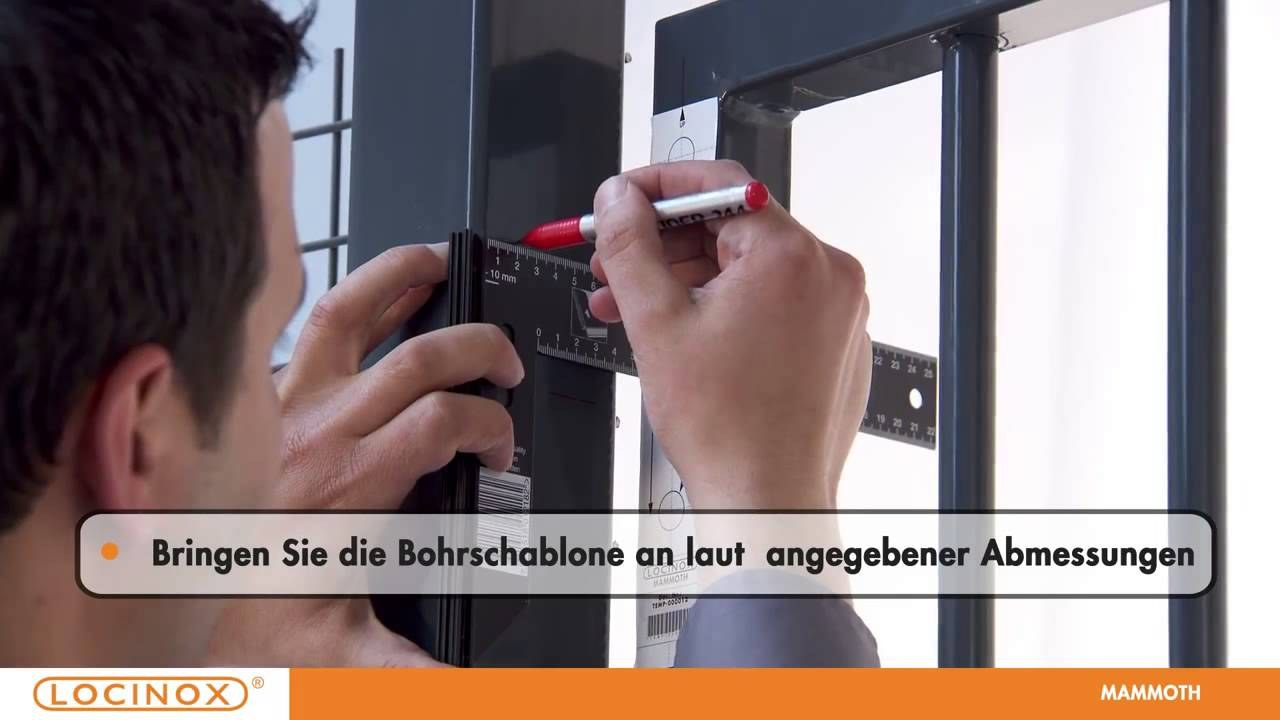

▶ Locinox MAMMOTH: Türschließer
Das Video startet mit dem Klick hier auf der Seite, dabei wird es von YouTube geladen und es werden Daten an Google übertragen.
Technische Daten Locinox Mammoth HD-2
| Eigenschaft | Wert |
|---|---|
| Tor-Typ | Fußgängerdrehtore |
| Max. Torgewicht | 200 kg |
| Max. Torbreite | 2000 mm (2,00 m) |
| Öffnungswinkel | 180° |
| Profil Pfosten | ab 60 mm |
| Profil Tor | ab 40 mm |
| Bohrbild | 8× Ø15 mm auf einer ebenen Fläche |
| Bohrabstände | 140 mm (oben) / 140 mm (unten), 25 mm zur Kante |
| Abmessung obere Halterung | 405 mm × 126 mm × 68 mm |
| Abmessung untere Halterung (Raptor) | 200 mm × 126 mm × 68 mm |
| Material Gehäuse | Pulverbeschichtetes Aluminium |
| Kritische Komponenten | Edelstahl |
| Hydrauliköl | Mit speziellen Eigenschaften (Temperatur-stabil) |
| Befestigung | Quick-Fix, Oberflächenmontage |
| Justage | Vertikal + horizontal verstellbar je 20 mm |
| Gesteuertes Schließen | Einstellbare Schließgeschwindigkeit + einstellbarer Endschlag |
| Einsatz-Temperatur | −30 °C bis +70 °C |
| Farbe | Silber (dieser Artikel): Alternative: RAL 9005 Schwarz |
| Lieferzustand | Komplettes Set: Mammoth (oben) + Raptor-Torband (unten) |
Lieferumfang Locinox Mammoth HD-2
- 1× Mammoth HD-2 Hydraulischer Torschließer mit integriertem 180°-Torband (oberes Scharnier, 405 mm)
- 1× Raptor-Torband: kraftvolles, selbstschließendes unteres Scharnier (200 mm)
- Befestigungsmaterial (Quick-Fix)
- Montageanleitung
Downloads
Nicht enthalten: optional erhältlich:
- MAMMOTHDRILL Bohrlehre (Art.-Nr. P00019684): für perfekte Ausrichtung des neuen Bohrbilds
- CLB Chain Link Brackets (Art.-Nr. P00022238): für Maschendraht-/Gittertorpfosten
Montage & Einbau
Bohrbild auf einer Ebene
Der Mammoth HD-2 wird bündig auf einer einzigen ebenen Fläche montiert (Oberflächenmontage). Das eliminiert die fehleranfällige Vorbereitung an mehreren Flächen, wie sie bei der 1. Generation noch nötig war.
- 8× Bohrungen Ø15 mm auf einer Ebene
- Abstand obere Bohrungen: 140 mm
- Abstand untere Bohrungen: 140 mm
- Referenzabstand zur Kante: 25 mm
- Quick-Fix-Montage mit Standardwerkzeug
Empfohlen: MAMMOTHDRILL Bohrlehre
Für die perfekte Ausrichtung empfiehlt Locinox die Bohrlehre MAMMOTHDRILL (Art.-Nr. P00019684). Sie stellt sicher, dass das Bohrbild exakt sitzt: besonders bei Nachrüstungen spart das Zeit.
Justage nach Einbau
Das Set ist sowohl rechts als auch links einsetzbar. Nach dem Einbau sind vertikale und horizontale Nachjustage um jeweils 20 mm möglich: ideal für spätere Feineinstellung nach Setzung oder Witterungseinfluss.
Nachrüstung von Mammoth 1. Generation
Wichtig: Mammoth 1. Generation und 2. Generation sind nicht austauschbar. Beim Upgrade:
- Alte Bohrungen an den Profilseiten mit Stopfen verschließen
- Neues Bohrbild mit der MAMMOTHDRILL-Bohrlehre setzen
- Immer als komplettes Set verwenden (oberes Mammoth + unteres Raptor)
- Bei mechanischen Schlössern: sicherstellen, dass genügend finaler Endschlag zum Einrasten bleibt
Einsatzbereiche
- Schwere Hoftore und Einfahrtsnebentore bis 200 kg / 2,00 m
- Industrie- und Gewerbetore im Fußgängerbereich: hohe Zyklenzahl, dauerbelastet
- Sicherheitsbereiche: Tor muss zuverlässig schließen und verriegeln
- Große Gartentore, die die Mammoth180-2-Grenzen sprengen
- Pooltore im Objektbereich, kein Zuschlagen auch bei Wind, Soft Close schützt Finger und Oberflächen
- Außenanwendungen in extremen Klimazonen: Temperaturausgleich von −30 °C bis +70 °C
- Links und rechts angeschlagene Tore
Mammoth180-2 vs. Mammoth HD-2, welcher passt?
| Merkmal | Mammoth180-2 | Mammoth HD-2 (dieses Produkt) |
|---|---|---|
| Max. Torgewicht | 150 kg | 200 kg |
| Max. Torbreite | 1,50 m | 2,00 m |
| Unteres Scharnier im Set | DINO-2 (mechanisch) | Raptor (selbstschließend) |
| Obere Halterung Länge | kürzer | 405 mm |
| Bohrabstände | 140 / 40 mm | 140 / 140 mm (symmetrisch) |
| Soft Close | Ja: getrennt einstellbar | Ja: getrennt einstellbar |
| Temperaturkompensation | Ja | Ja |
| Einsatzbereich | Gartentor, Pool, privat | Hoftor, Industrie, Sicherheit |
| Öffnungswinkel | 180° | 180° |
Wann HD-2? Immer dann, wenn Torgewicht oder Torbreite oberhalb der Grenzen des Mammoth180-2 liegen, oder wenn zusätzliche Schließkraft durch das selbstschließende Raptor-Torband gewünscht ist (z. B. bei zuverlässiger Verriegelung mit mechanischem Schloss).
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Industrie- und Sicherheits-Drehtore in Gewerbe, Logistik und Privatbereich. Locinox-Komponenten sind Premium-Tortechnik aus Belgien: feuerverzinkter Stahl oder Edelstahl, getestet auf hohe Zyklenzahl und Außentauglichkeit. Eingesetzt mit Schließsystemen nach DIN EN 12209 (Einsteckschlösser), DIN EN 1303 (Profilzylinder), DIN EN 179 (Notausgang) und DIN EN 1125 (Panik).
Häufige Fragen zum Mammoth HD-2
Wo liegt der Unterschied zum Mammoth180-2?
Der HD-2 ist die Hochleistungs-Variante: 200 kg / 2,00 m statt 150 kg / 1,50 m. Im unteren Set-Scharnier ist das kraftvolle Raptor-Torband enthalten (statt DINO-2 beim 180-2). Beide Produkte teilen sich die Gen-2-Technik (Soft Close, Temperaturausgleich, flaches Bohrbild).
Was ist das Raptor-Torband?
Raptor ist ein selbstschließendes unteres Scharnier, das die mechanische Schließkraft des oberen Mammoth zusätzlich verstärkt. Es wird bei schwereren Toren gebraucht, damit das Tor auch bei Gegenwind oder Profilwiderstand zuverlässig schließt: besonders wichtig, wenn ein mechanisches Schloss einrasten muss.
Ist der Mammoth HD-2 mit dem alten Mammoth-HD kompatibel?
Nein. Die 1. und 2. Generation haben unterschiedliche Bohrbilder und sind nicht austauschbar. Bei einem Upgrade müssen alte Bohrungen mit Stopfen verschlossen und das neue Bohrbild gesetzt werden. Die Bohrlehre MAMMOTHDRILL (Art.-Nr. P00019684) hilft bei der Ausrichtung.
Was bedeutet „echtes Soft Close“?
Schließgeschwindigkeit und finaler Endschlag lassen sich getrennt einstellen. Das Tor schließt sanft an (kein Knallen), schlägt aber mit genügend Kraft ein, damit mechanische Schlösser zuverlässig einrasten.
Funktioniert der Schließer bei Frost und Hitze zuverlässig?
Ja. Das Temperaturausgleichssystem gleicht Hydraulik-Druckunterschiede aus. Einsatzbereich −30 °C bis +70 °C. Das deckt alle in Deutschland vorkommenden Bedingungen ab und auch Extreme in Bergregionen oder Südeuropa.
Ist der Schließer vandalismusbeständig?
Ja. Robustes pulverbeschichtetes Aluminiumgehäuse, kritische Innenkomponenten aus Edelstahl. Getestet auf 500 h Salzsprühnebel: geeignet auch für Küstennähe und salzhaltige Umgebungen.
Ist das Raptor-Torband im Lieferumfang enthalten?
Ja. Der Mammoth HD-2 wird ausschließlich als komplettes Set verkauft (Mammoth oben + Raptor unten). Einzelteile sind nicht Teil dieses Artikels.
Brauche ich zwingend die MAMMOTHDRILL-Bohrlehre?
Nein, aber empfohlen: besonders bei Erstmontage und Nachrüstung. Die Bohrlehre (Art.-Nr. P00019684) stellt die exakte Ausrichtung des 8-Loch-Bohrbilds sicher und spart messtechnischen Aufwand.
Welche Profile sind kompatibel?
Pfostenprofile ab 60 mm, Torprofile ab 40 mm. Für Maschendraht- oder Gitterzaunpfosten sind zusätzlich die CLB Chain Link Brackets (Art.-Nr. P00022238) verfügbar.
Welche Herkunft?
Locinox produziert in Belgien mit hohen Fertigungsstandards. Alle Komponenten werden auf hohe Zyklenzahl und Außentauglichkeit getestet: Standard für gewerbliche Tortechnik.
