WSS Getriebekasten (nicht abschließbar)Der WSS Getriebekasten ist ein nicht abschließbarer Standflügel-Antrieb mit fest drehbarem Drücker, Bolzen Ø 9 mm und Anschweißplatte, der gemeinsam mit dem Schnappriegel die Standflügelverriegelung bildet, in Deutschland jedoch nicht zugelassen ist.Fest drehbarer Drücker (nicht abschließbar)Rechts und links verwendbarBolzen Ø 9 mm, mit AnschweißplatteIn Deutschland nicht zugelassenBolzenlänge 35 / 45 / 50 mm, 4 OberflächenTechnische DatenSpezifikation und WerkstoffDrückerfest drehbarVerriegelungnicht abschließbar (ohne Zylinder)Bolzen-Durchmesser9 mmBefestigungAnschweißplatteVerwendbarkeitrechts und linksBolzenlänge (A)35 / 45 / 50 mmOberflächen.030 Stahl silber pulverb. / .065 tiefschwarz / .112 Alu E4/C-0 elox. / .426 Edelstahl V2AZulassungin Deutschland nicht zugelassenAusführungen & VariantenDirekt zur passenden AusführungDieses Produkt ist in 12 Ausführungen erhältlich. Wählen Sie die passende Variante direkt aus:AusführungArtikelnummerStahl, silberfarbig pulverb. · 35 mm07.401.0035.030Stahl, tiefschwarz pulverb. · 35 mm07.401.0035.06535 mm · Aluminium, E4/C-0 eloxiert07.401.0035.112Edelstahl matt gebürstet · 35 mm07.401.0035.426Stahl, silberfarbig pulverb. · 45 mm07.401.0045.030Stahl, tiefschwarz pulverb. · 45 mm07.401.0045.06545 mm · Aluminium, E4/C-0 eloxiert07.401.0045.112Edelstahl matt gebürstet · 45 mm07.401.0045.426Stahl, silberfarbig pulverb. · 50 mm07.401.0050.03050 mm · Stahl, tiefschwarz pulverb.07.401.0050.06550 mm · Aluminium, E4/C-0 eloxiert07.401.0050.112Edelstahl matt gebürstet · 50 mm07.401.0050.426Getriebekasten nicht abschließbar (07.401) vs. abschließbar (07.400)Modell- und Varianten-VergleichMerkmal07.401 nicht abschließbar07.400 abschließbarDrückerfest drehbarüber PZ-Zylinder sperrbarZylinderohne ZylinderPZ-vorgerichtet (Halbzylinder)Zulassung DEin Deutschland nicht zugelassenMPA-NRW-zugelassen (mit Schnappriegel 07.450)BolzenØ 9 mm, mit AnschweißplatteØ 9 mm, mit AnschweißplatteAnwendungEinsatzbereich und ZulassungshinweisAnwendungsbereich: Der Getriebekasten 07.401 mit fest drehbarem Drücker dient zur Standflügelverriegelung und wird in Kombination mit dem Schnappriegel eingesetzt. Konstruktiv eignet er sich für 2-flügelige Feuerschutztüren, wird über eine Anschweißplatte befestigt und ist rechts und links verwendbar.Wichtiger Zulassungshinweis: Dieser Getriebekasten ist in Deutschland nicht zugelassen. Für eine zugelassene Standflügelverriegelung an Feuerschutztüren ist die Kombination aus dem abschließbaren Getriebekasten 07.400 und dem Schnappriegel 07.450 zu verwenden, die vom MPA NRW geprüft und zugelassen ist.Häufige FragenIst der Getriebekasten 07.401 in Deutschland zugelassen?Nein. Der nicht abschließbare Getriebekasten 07.401 ist in Deutschland nicht zugelassen. Zugelassen ist ausschließlich die Kombination aus dem abschließbaren Getriebekasten 07.400 und dem Schnappriegel 07.450 (MPA NRW).Worin unterscheidet sich 07.401 von 07.400?Der 07.401 hat einen fest drehbaren Drücker und ist nicht abschließbar; der 07.400 ist PZ-vorgerichtet und über einen Profil-Halbzylinder sperrbar. Nur die Kombination 07.400 + Schnappriegel 07.450 ist zugelassen.Welche Bolzenlängen und Oberflächen gibt es?Der Bolzen ist Ø 9 mm und in 35, 45 und 50 mm verfügbar. Erhältlich in Stahl silberfarbig pulverbeschichtet (.030), tiefschwarz (.065), Aluminium E4/C-0 eloxiert (.112) und Edelstahl V2A (.426).Wofür wird der Getriebekasten mit Schnappriegel kombiniert?Der Drücker betätigt den Schnappriegel, der den Standflügel 2-flügeliger Türen verriegelt. Für eine in Deutschland zugelassene Feuerschutztür-Lösung ist jedoch der abschließbare Getriebekasten 07.400 mit Schnappriegel 07.450 erforderlich.📖 Ratgeber zum ThemaIm Türbeschläge-Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Montage-Tipps.Passende ProdukteWSS Getriebekasten abschließbar (zugelassene Kombi)WSS SchnappriegelWSS Schließfolgeregler (DIN EN 1158)

WSS Getriebekasten abschließbar (PZ-vorgerichtet)Der WSS Getriebekasten abschließbar ist ein PZ-vorgerichteter Standflügel-Antrieb mit Anschweißplatte und Bolzen Ø 9 mm, der über einen Profil-Halbzylinder verriegelt wird und gemeinsam mit dem Schnappriegel 07.450 die vom MPA NRW geprüfte und zugelassene Standflügelverriegelung bildet.PZ-vorgerichtet – abschließbar mit Profil-HalbzylinderRechts und links verwendbarBolzen Ø 9 mm, mit AnschweißplatteKombi mit Schnappriegel 07.450 MPA-NRW-zugelassenBolzenlänge 35 / 45 / 50 mm, 4 OberflächenTechnische DatenSpezifikation und WerkstoffVerriegelungPZ-vorgerichtet (Profil-Halbzylinder, nicht im Lieferumfang)Bolzen-Durchmesser9 mmBefestigungAnschweißplatteVerwendbarkeitrechts und linksBolzenlänge (A)35 / 45 / 50 mmOberflächen.030 Stahl silber pulverb. / .065 tiefschwarz / .112 Alu E4/C-0 elox. / .426 Edelstahl V2AZulassungKombi mit Schnappriegel 07.450 MPA-NRW-geprüft/zugelassenAusführungen & VariantenDirekt zur passenden AusführungDieses Produkt ist in 6 Ausführungen erhältlich. Wählen Sie die passende Variante direkt aus:AusführungArtikelnummerStahl, silberfarbig pulverb. · 35 mm07.400.0035.03035 mm · Aluminium, E4/C-0 eloxiert07.400.0035.112Stahl, silberfarbig pulverb. · 45 mm07.400.0045.03045 mm · Aluminium, E4/C-0 eloxiert07.400.0045.112Stahl, silberfarbig pulverb. · 50 mm07.400.0050.03050 mm · Aluminium, E4/C-0 eloxiert07.400.0050.112Getriebekasten abschließbar (07.400) vs. nicht abschließbar (07.401)Modell- und Varianten-VergleichMerkmal07.400 abschließbar07.401 nicht abschließbarDrückerüber PZ-Zylinder sperrbarfest drehbarZylinderPZ-vorgerichtet (Halbzylinder)ohne ZylinderZulassung DEMPA-NRW-zugelassen (mit Schnappriegel 07.450)in Deutschland nicht zugelassenBolzenØ 9 mm, mit AnschweißplatteØ 9 mm, mit AnschweißplatteAnwendungEinsatzbereich und ZulassungAnwendungsbereich: Der abschließbare Getriebekasten dient der Standflügelverriegelung an 2-flügeligen Türen und Toren. Über den Drücker wird der Schnappriegel betätigt; durch Einsetzen eines handelsüblichen Profil-Halbzylinders (nicht im Lieferumfang) lässt sich die Drückerbetätigung sperren, sodass der Standflügel sicher verriegelt bleibt.Wichtig für den Brandschutz: Nur die Kombination aus diesem abschließbaren Getriebekasten 07.400 und dem Schnappriegel 07.450 ist vom MPA NRW geprüft und zugelassen. Der nicht abschließbare Getriebekasten 07.401 ist in Deutschland nicht zugelassen. Für eine zugelassene Ausführung sind 07.400 und 07.450 gemeinsam zu verwenden.Häufige FragenWelche Getriebekasten-Kombination ist in Deutschland zugelassen?Zugelassen ist nur die Kombination aus dem abschließbaren Getriebekasten 07.400 und dem Schnappriegel 07.450; diese ist vom MPA NRW geprüft. Der nicht abschließbare Getriebekasten 07.401 ist in Deutschland nicht zugelassen.Ist ein Profilzylinder im Lieferumfang enthalten?Nein. Zum Abschließen ist ein handelsüblicher Profil-Halbzylinder erforderlich, der nicht im Lieferumfang enthalten ist. Erst der eingesetzte Zylinder verhindert die Betätigung des Drückers.Welche Bolzenlängen und Oberflächen gibt es?Der Bolzen ist Ø 9 mm und in den Längen 35, 45 und 50 mm verfügbar. Die Oberflächen reichen von Stahl silberfarbig pulverbeschichtet (.030) über tiefschwarz (.065) und Aluminium E4/C-0 eloxiert (.112) bis Edelstahl V2A (.426).Ist der Getriebekasten rechts und links verwendbar?Ja, der Getriebekasten 07.400 ist rechts und links verwendbar und wird über eine Anschweißplatte befestigt. Damit lässt er sich für DIN-links- und DIN-rechts-Türen einsetzen.📖 Ratgeber zum ThemaIm Türbeschläge-Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Montage-Tipps.Passende ProdukteWSS Schnappriegel (zugelassene Kombination)WSS Getriebekasten (nicht abschließbar)WSS Schließfolgeregler (DIN EN 1158)

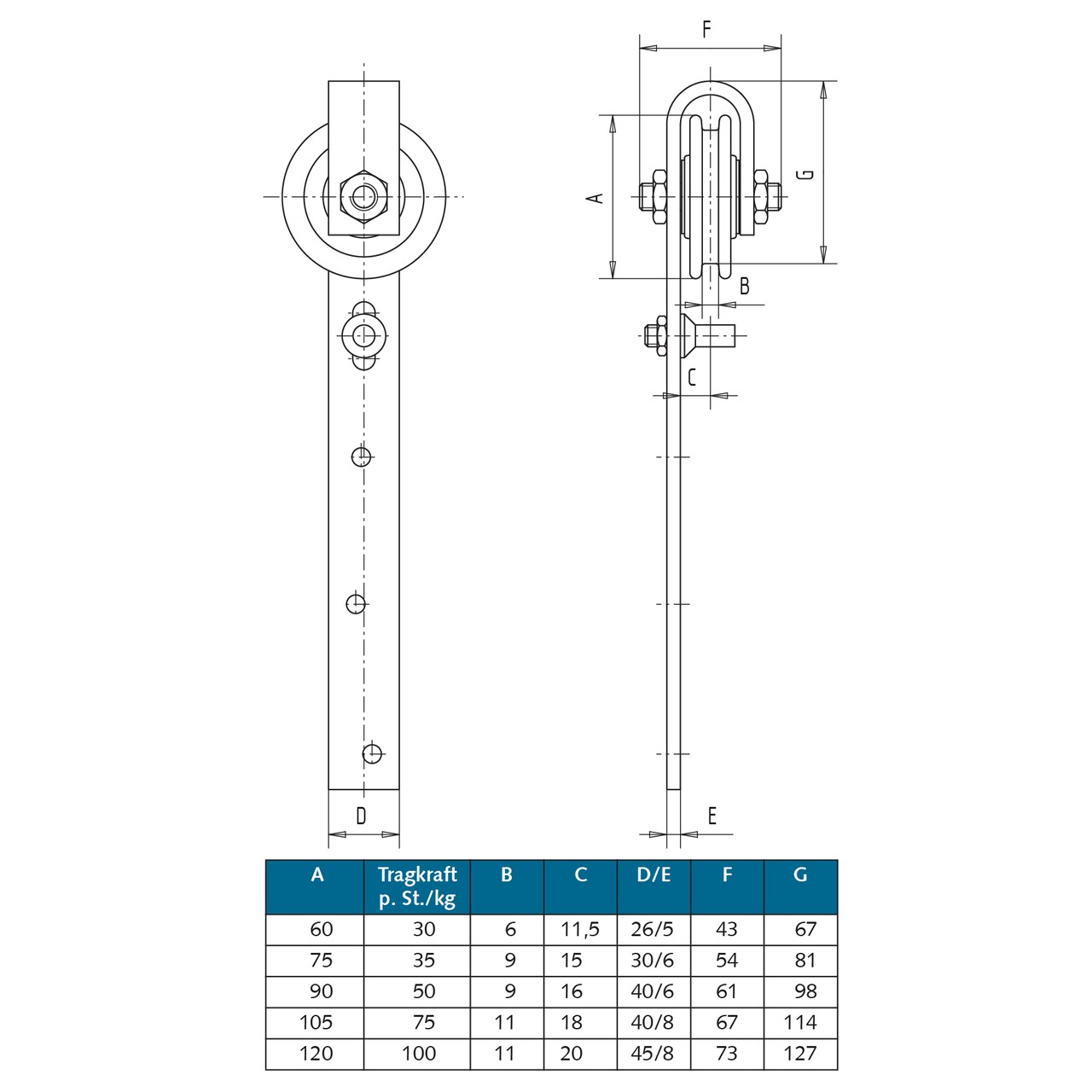

WSS Schiebetor-Hangrolle 120 mm ØDie WSS Schiebetor-Hangrolle 120 mm Ø ist eine Laufrolle aus Eisenguss mit Walzenlager und galvanisch verzinkter Stahlaufhängung, die hängende Schiebetore trägt und pro Stück mit bis zu 100 kg belastbar ist.Rollendurchmesser 120 mmRolle aus Eisenguss mit WalzenlagerMax. Belastung 100 kg pro StückAufhängung Stahl, galvanisch verzinktGroßer Laufdurchmesser für ruhigen LaufTechnische DatenSpezifikation und WerkstoffRollendurchmesser (A)120 mmTragkraft pro Stück100 kgRollenmaterialEisengussLagerungWalzenlagerMaterial / Oberfläche AufhängungStahl, galvanisch verzinktMaße B / C11 / 20 mmMaße D/E / F / G45/8 / 73 / 127 mmAnwendungEinsatzbereich und TragkraftAnwendungsbereich: Die 120-mm-Hangrolle trägt hängende Schiebetore und läuft in der oberen Laufschiene. Der große Rollendurchmesser von 120 mm sorgt für einen ruhigen Lauf; die Tragkraft beträgt 100 kg pro Stück, die Gesamttragfähigkeit ergibt sich aus der Rollenzahl.Die Rolle besteht aus robustem Eisenguss und läuft auf einem Walzenlager, die Stahlaufhängung ist galvanisch verzinkt und damit für den Innen- und überdachten Außenbereich korrosionsgeschützt. Für höhere Einzellasten steht die kugelgelagerte 26-mm-Spindelrolle 03.250 bis 500 kg/Stück zur Verfügung.Häufige FragenWie viel Gewicht trägt die WSS Hangrolle 120 mm?Die Hangrolle 03.270 mit 120 mm Rollendurchmesser ist mit maximal 100 kg pro Stück belastbar. Die Gesamttragkraft des Schiebetores hängt von der Anzahl der eingesetzten Rollen ab.Aus welchem Material besteht die 120-mm-Rolle?Die Rolle selbst ist aus Eisenguss gefertigt und läuft auf einem Walzenlager. Die Stahlaufhängung ist galvanisch verzinkt und damit korrosionsgeschützt.Wann nehme ich die 120-mm-Rolle statt der 26-mm-Spindelrolle?Die 120-mm-Gussrolle (03.270, bis 100 kg/Stück) bietet einen großen Laufdurchmesser für ruhigen Lauf bei mittleren Lasten. Für schwere Tore mit hoher Einzellast ist die kugelgelagerte 26-mm-Spindelrolle (03.250, bis 500 kg/Stück) besser geeignet.Was bedeutet Walzenlager bei der Hangrolle?Das Walzenlager nimmt die Last der Rolle auf und ermöglicht einen leichtgängigen Lauf. Es ist robust und für den Einsatz an hängenden Schiebetoren ausgelegt.📖 Ratgeber zum ThemaIm Türbeschläge-Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Montage-Tipps.Passende ProdukteWSS Schiebetor-Hangrolle 26 mm Ø-SpindelWSS Schiebetorschloss mit FührungsbolzenWSS Edelstahl Schiebetorschloss

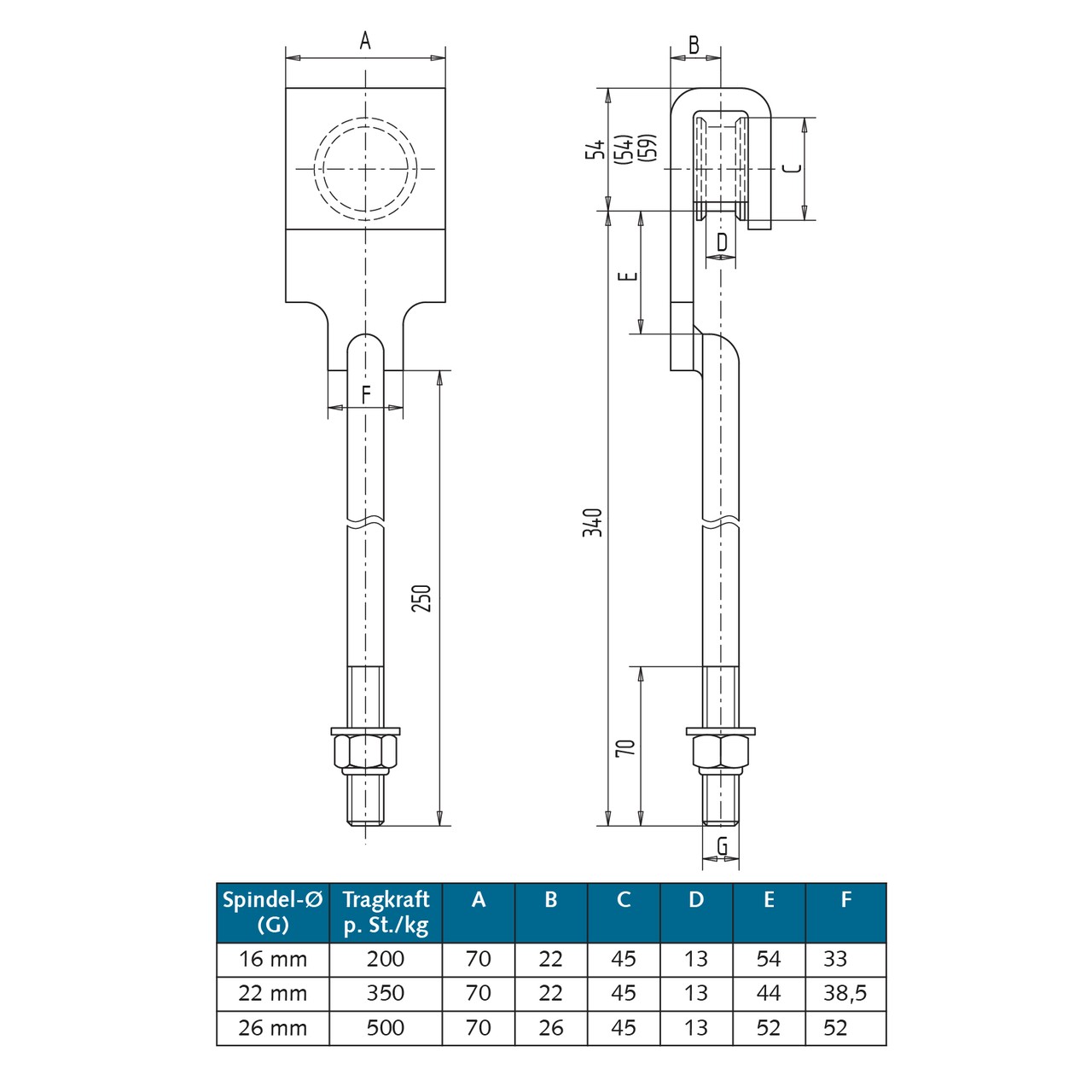

WSS Schiebetor-Hangrolle 26 mm Ø-SpindelDie WSS Schiebetor-Hangrolle mit 26 mm Ø-Spindel ist eine doppelseitig kugelgelagerte Laufrolle aus galvanisch verzinktem Stahl mit geschlossenem Gehäuse, die hängende Schiebetore trägt und pro Stück mit bis zu 500 kg belastbar ist.Tragkraft 500 kg pro StückSpindel mit 26 mm DurchmesserDoppelseitig kugelgelagert für leichten LaufGeschlossenes Gehäuse, schmutzgeschütztMaterial Stahl, galvanisch verzinktTechnische DatenSpezifikation und WerkstoffSpindel-Durchmesser (G)26 mmTragkraft pro Stück500 kgLagerungdoppelseitig kugelgelagertGehäusegeschlossenMaterial / OberflächeStahl, galvanisch verzinktMaße A / B / C70 / 26 / 45 mmMaße D / E / F13 / 52 / 52 mmAnwendungEinsatzbereich und TragkraftAnwendungsbereich: Die Hangrolle trägt hängende Schiebetore und führt sie an der oberen Laufschiene. Mit 500 kg Tragkraft pro Stück eignet sie sich für schwere Tor-Flügel; die Gesamttragfähigkeit ergibt sich aus der Anzahl der eingesetzten Rollen.Die doppelseitige Kugellagerung sorgt für einen leichtgängigen Lauf, das geschlossene Gehäuse schützt das Lager vor Schmutz. Hinweis: Bei Schiebetor-Hangrollen mit 2 Bandlappen können diese mit Rücksicht auf die Spindellänge nur in 80 mm Höhe verwendet werden.Häufige FragenWie viel Gewicht trägt die WSS Hangrolle 26 mm?Die Hangrolle 03.250 mit 26 mm Ø-Spindel ist mit bis zu 500 kg pro Stück belastbar. Die Gesamttragkraft des Schiebetores hängt von der Anzahl der eingesetzten Rollen ab.Warum ist die Rolle doppelseitig kugelgelagert?Die doppelseitige Kugellagerung verteilt die Last gleichmäßig und sorgt für einen leichtgängigen, ruhigen Lauf auch bei schweren Schiebetoren. Das geschlossene Gehäuse schützt das Lager zusätzlich vor Schmutz.Welche Hangrolle trägt mehr, die 26-mm- oder die 120-mm-Ausführung?Die 26-mm-Spindelrolle (03.250) ist kugelgelagert und trägt bis 500 kg pro Stück. Die 120-mm-Gussrolle (03.270) trägt bis 100 kg pro Stück. Für hohe Lasten ist die 26-mm-Spindelrolle die stärkere Wahl.Was bedeutet der Hinweis zu den 2 Bandlappen?Bei Hangrollen mit 2 Bandlappen können diese mit Rücksicht auf die Spindellänge nur in 80 mm Höhe verwendet werden. Dies ist bei der Planung der Aufhängung zu berücksichtigen.📖 Ratgeber zum ThemaIm Türbeschläge-Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Montage-Tipps.Passende ProdukteWSS Schiebetor-Hangrolle 120 mm ØWSS Edelstahl SchiebetorschlossWSS Schiebetorschloss mit Führungsbolzen

WSS Schnappriegel (für Getriebekasten)Der WSS Schnappriegel ist ein federnder, selbsteinrastender Verriegelungsriegel aus verzinktem Stahl mit Führungsstopfen, der in Kombination mit dem Getriebekasten den Standflügel 2-flügeliger Türen verriegelt und in der Normallänge 575 mm bis hin zu 1500 mm erhältlich ist.Selbsteinrastender Schnappriegel für GetriebekastenRechts und links verwendbarMaterial Stahl verzinkt, mit FührungsstopfenNormallänge 575 mm, bis 1500 mm (10 Längen)Kombi mit Getriebekasten 07.400 MPA-NRW-zugelassenTechnische DatenSpezifikation und WerkstoffFunktionfedernder, selbsteinrastender RiegelVerwendbarkeitrechts und linksMaterial / OberflächeStahl verzinktAusstattungmit FührungsstopfenNormallänge575 mmLängen575 / 675 / 700 / 800 / 825 / 900 / 950 / 1000 / 1250 / 1500 mmZulassungKombi mit Getriebekasten 07.400 MPA-NRW-geprüft/zugelassenAusführungen & VariantenDirekt zur passenden AusführungDieses Produkt ist in 10 Ausführungen erhältlich. Wählen Sie die passende Variante direkt aus:AusführungArtikelnummer575 mm07.450.0575.010675 mm07.450.0675.010700 mm07.450.0700.010800 mm07.450.0800.010825 mm07.450.0825.010900 mm07.450.0900.010950 mm07.450.0950.0101000 mm07.450.1000.0101250 mm07.450.1250.0101500 mm07.450.1500.010AnwendungEinsatzbereich und ZulassungAnwendungsbereich: Der Schnappriegel verriegelt den Standflügel 2-flügeliger Türen und Tore und wird gemeinsam mit dem Getriebekasten eingesetzt. Beim Schließen rastet der federnde Riegel selbsttätig ein; der Führungsstopfen sorgt für sicheres Führen. Da der Riegel rechts und links verwendbar ist, eignet er sich für DIN-links- und DIN-rechts-Türen.Die passende Länge richtet sich nach der Türhöhe: Ausgehend von der Normallänge 575 mm sind insgesamt zehn Längen bis 1500 mm verfügbar. Wichtig für den Brandschutz: Nur die Kombination aus dem abschließbaren Getriebekasten 07.400 und diesem Schnappriegel 07.450 ist vom MPA NRW geprüft und zugelassen.Häufige FragenIn welchen Längen ist der WSS Schnappriegel erhältlich?Die Normallänge beträgt 575 mm. Insgesamt sind zehn Längen verfügbar: 575, 675, 700, 800, 825, 900, 950, 1000, 1250 und 1500 mm. Die Wahl richtet sich nach der Türhöhe.Mit welchem Getriebekasten ist der Schnappriegel zugelassen?Nur die Kombination aus dem abschließbaren Getriebekasten 07.400 und dem Schnappriegel 07.450 ist vom MPA NRW geprüft und zugelassen. Der nicht abschließbare Getriebekasten 07.401 ist in Deutschland nicht zugelassen.Wie funktioniert der Schnappriegel?Es handelt sich um einen federnden, selbsteinrastenden Riegel: Beim Schließen rastet er selbsttätig ein und verriegelt den Standflügel. Der Führungsstopfen führt den Riegel sauber; betätigt wird er über den Getriebekasten.Ist der Schnappriegel rechts und links verwendbar?Ja, der Schnappriegel ist rechts und links verwendbar und besteht aus verzinktem Stahl. Damit lässt er sich an DIN-links- und DIN-rechts-Türen einsetzen.📖 Ratgeber zum ThemaIm Türbeschläge-Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Montage-Tipps.Passende ProdukteWSS Getriebekasten abschließbar (zugelassene Kombi)WSS Getriebekasten (nicht abschließbar)WSS Schließfolgeregler (DIN EN 1158)

WSS Stangenführung für FlachstangenDie WSS Stangenführung für Flachstangen ist ein aufschraubbares Führungsbeschlag-Teil aus galvanisch verzinktem Stahl, das die Flachstange eines Treibriegels (30 × 10 mm oder 26 × 8 mm) in der Spur hält und die Standflügelverriegelung sauber führt.Für Flachstangen 30 × 10 mm oder 26 × 8 mmMaterial Stahl, galvanisch verzinktMontage durch AufschraubenFührt die Treibriegel-Flachstange spurgenauFür Standflügelverriegelung 2-flügeliger Türen und ToreTechnische DatenSpezifikation und WerkstoffGeeignet für Flachstangen30 × 10 mm oder 26 × 8 mmMaterial / OberflächeStahl, galvanisch verzinktMontageartAufschraubenFunktionStangenführung / SpurhaltungEinsatzStandflügelverriegelung TreibriegelVerfügbare Art.-Nr.03.150.0030.010 (30×10), 03.150.0026.010 (26×8)Ausführungen & VariantenDirekt zur passenden AusführungDieses Produkt ist in 2 Ausführungen erhältlich. Wählen Sie die passende Variante direkt aus:AusführungArtikelnummer26 x 8 mm03.150.0026.01030 x 10 mm03.150.0030.010AnwendungEinsatzbereich und FunktionAnwendungsbereich: Die Stangenführung wird an Standflügeln 2-flügeliger Türen und Tore eingesetzt, an denen die Verriegelung über einen Treibriegel mit Flachstange erfolgt. Sie hält die Flachstange in der Spur und verhindert ein seitliches Ausweichen beim Auf- und Zuriegeln.Die galvanisch verzinkte Stahlausführung sorgt für eine korrosionsgeschützte Führung im Innen- und überdachten Außenbereich. Die passende Stangenführung richtet sich nach dem Querschnitt der eingesetzten Flachstange (30 × 10 mm oder 26 × 8 mm).Häufige FragenFür welche Flachstangen ist die WSS Stangenführung geeignet?Es gibt zwei Ausführungen: 03.150.0030.010 für Flachstangen 30 × 10 mm und 03.150.0026.010 für Flachstangen 26 × 8 mm. Der Querschnitt der Stange entscheidet, welche Stangenführung passt.Wie wird die Stangenführung montiert?Die Stangenführung wird aufgeschraubt. Sie wird so positioniert, dass die Flachstange des Treibriegels sauber durch die Führung läuft und in der Spur gehalten wird.Welches Material hat die Stangenführung?Die Stangenführung besteht aus Stahl mit galvanisch verzinkter Oberfläche, was einen Korrosionsschutz für den Innen- und überdachten Außenbereich bietet.Wozu dient die Stangenführung an 2-flügeligen Türen?Sie führt die Flachstange der Standflügelverriegelung und hält sie in der Spur, sodass der Treibriegel zuverlässig riegelt. Für Vierkantstangen wird stattdessen die Steinbuchse 07.280 verwendet.📖 Ratgeber zum ThemaIm Türbeschläge-Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Montage-Tipps.Passende ProdukteWSS Steinbuchse für VierkantstangenWSS Treibriegel für VierkantstangenWSS Falttortreibriegel zum Anschweißen
