ECO Newton TS 61-B Gleitschienenschließer
184,45 €*
inkl. MwSt
155,00 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "ECO Newton TS 61-B Gleitschienenschließer"
Gleitschienentürschließer ECO NEWTON TS-61 Schließkraftgröße 2 – 5
Der ECO NEWTON TS-61 Gleischienenschließer ist nach EN 1154 A geprüft (für Türbreiten bis 1.250 mm), stufenlos einstellbar. Der Endschlag, die Schließgeschwindigkeit und die Öffnungsdämpfung können stufenlos frontseitg eingestellt werden. Schließverzögerung optional. Für DIN-L und DIN-R. Bauhöhe kann die gleiche Ausführung genutzt werden, einschließlich Montageplatte nur 49 mm. Der Türöffnungswinkel beträgt 180°
| - Schließkraft: | 2-5 |
| - Türbreite: | 1250 mm |
| - Abmessungen: | Länge: 297 mm |
| Bautiefe: 49 mm | |
| Höhe: 62 mm | |
| - Endschlag: | stufenlos einstellbar |
| - Schließgeschwindigkeit: | stufenlos einstellbar |
| - Oberfläche: | Silber RAL 9006 |
| - Öffnungsdämpfung: | stufenlos einstellbar |
| - Für Feuer- und Rauchschutztüren geeignet | |
| - Unsichtbare Montageplatte für DIN Lochgruppe | |
| - ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover | |
| - Inklusive Gleitschiene B. | |
Die Highlights des ECO NEWTON TS-61 auf einen Blick:
- ECOphysis: Der Türschließer und die Gleitschiene bilden eine formschlüssige Einheit aus Aluminium und Edelstahl.
- ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff.
- ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt.
- ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs mit einem handelsüblichen Inbusschlüssel.
- ECOgreen: Intelligente Konstruktion und bewusster Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei.
- ECOcover: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-61 bzw. die Gleitschiene.
- ECOline: Fertig montiert schließen Gleitschiene und Türschließer bündig ab.
- ECOvario: Erlaubt den Einsatz aller Gleitschienentürschließer, sogar kombinierbar bei unterschiedlichen Türfl ügelbreiten. Somit kann ein optimales Preis-Leistungsverhältnis auf jede individuelle Türsituation abgestimmt werden.
Standardmäßige Auslieferung des Gleitschienenschließers mit Gleitschiene B und Montageplatte.
Montage des Gleitschienentürschließers ECO NEWTON TS-61 Bandseite mit Gleitschiene B, Abbildung DIN-L-Tür, DIN-R spiegelbildlich: |
 |

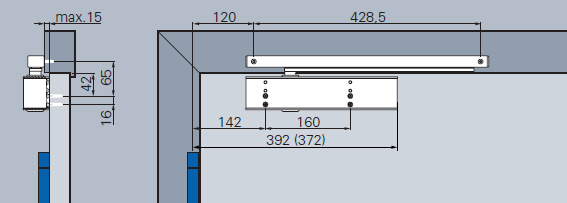

| Normalmontage mit GleitschieneB, Bandseite |
 |
| Kopfmontage mit Gleitschiene B, Bandseite |
 |
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar. |
.jpg) |
|
 |
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist im Bereich von 10° -0° stufenlos einstellbar. |
||
 |
Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Auch die Dämpfungskraft kann stufenlos eingestellt werden. |
||
 |
Schließverzögerung (optional) Durch die Schließverzögerung wird die Schließgeschwindigkeit reduziert und ermöglicht so ein gefahrenloses Passieren für Personen. Einsatzorte sind vor allem Krankenhäuser und Pflegestationen. Die Verzögerung ist in einem Wirkungswinkel von 180° - 70° stufenlos einstellbar. |
Wird oft zusammen angesehen
KWS 1058 Türfeststeller aus Leichtmetall Feststeller mit Türteil und Bodenteil Türteil und Bodenteil aus Leichtmetall oder Messing Der Puffer ist aus schwarzem Gummi mit Befestigungsmaterial Max. Türgewicht: ca. 50 kg Funktion des Türfeststellers: Die Feststellung funktioniert folgendermaßen: Die an die Tür geschraubte Halterung rastet manuell in eine Ausnehmung des Feststeller-Unterteils, welches auf den Boden geschraubt ist. Ohne den Einsatz des Türteils kann das Bodenteil nur als Türpuffer genutzt werden. Montage des Türfeststellers: Anbringung des Feststeller-Bodenteils: Das Feststeller-Bodenteil wird bei größtmöglichem Abstand zum Türband auf den Boden geschraubt. Ein zusätzlicher Zapfen, welcher in den Boden eingelassen wird, verhindert das Verdrehen des Bodenteils. Anbringung des Feststeller-Türteils: - Das Feststeller-Türteil 30 mm vom Boden, im Bereich des Bodenteils und bis Mitte Anschraublöcher des Türteils sowie einer seitlichen Distanz von 3 mm von Mitte Schraubloch Bodenteil bis Mitte Schraubloch des Türteils anschrauben. Zum Höhenausgleich wird die zusätzliche Verwendung folgender Unterlagen empfohlen: 1557 (5 mm), 1558 (10 mm) bzw. 1559 (15 mm). Die Unterlagen können rechts neben der Abbildung ausgewählt werden. Ausführungen: Artikelnr. Material Oberfläche Gewicht KWS 1058.31 Leichtmetall bearbeitet nach E 5 silberfarbig eloxiert 0,140 kg KWS 1058.33 Leichtmetall bearbeitet nach E 5 messingfarbig eloxiert 0,140 kg KWS 1058.37 Leichtmetall bearbeitet nach E 5 dunkelbraun eloxiert 0,140 kg KWS 1058.62 Messing matt gebürstet 0,330 kg KWS 1058.66 Messing poliert 0,330 kg Lieferumfang:KWS 1058 Türfeststeller mit Türteil und Bodenteil
ECO NEWTON TS-41 Gleitschienentürschließer Schließer mit Schließkraftgröße 1 - 4 Der ECO NEWTON TS-41 Gleischienentürschließer ist nach EN 1154 A geprüft (für Türbreiten bis 1.100 mm), stufenlos einstellbar. Der Endschlag und die Schließgeschwindigkeit können stufenlos über Messingventile mit Feingewinde eingestellt werden. Die Öffnungsdämpfung ist konstant, die Bauhöhe beträgt nur 41mm und der Türöffnungswinkel ist max. 180°. Für DIN-L und DIN-R. - Schließkraft: 1-4 - Türbreite: 1100 mm - Abmessungen: Länge: 243 mm Bautiefe: 41 mm Höhe: 56 mm - Endschlag: stufenlos einstellbar - Schließgeschwindigkeit: stufenlos einstellbar - Oberfläche: Silber RAL 9006 - Gewicht: 1380g - Öffnungsdämpfung: konstant - Für Feuer- und Rauchschutztüren geeignet - Inklusive Gleitschiene B - ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover. Die Highlights des ECO NEWTON TS-41 auf einen Blick: ECOphysis: Der Türschließer und die Gleitschiene bilden eine formschlüssige Einheit aus Aluminium und Edelstahl. ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff. ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt. ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs mit einem handelsüblichen Inbusschlüssel. ECOgreen: Intelligente Konstruktion und bewusster Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei. ECOcover: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-41 bzw. die Gleitschiene. ECOline: Fertig montiert schließen Gleitschiene und Türschließer bündig ab. ECOvario: Erlaubt den Einsatz aller Gleitschienentürschließer, sogar kombinierbar bei unterschiedlichen Türfl ügelbreiten. Somit kann ein optimales Preis-Leistungsverhältnis auf jede individuelle Türsituation abgestimmt werden. Standardmäßige Auslieferung des Gleitschienentürschließers mit Gleitschiene B, mit Montageplatte. Montage des Gleitschienentürschließers ECO NEWTON TS-41 Bandseite mit Gleitschiene B, Abbildung DIN-L-Tür, DIN-R spiegelbildlich: Normalmontage mit Gleitschiene B, Bandseite Kopfmontage mit Gleitschiene B, Bandseite Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar. Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist im Bereich von 10° -0° stufenlos einstellbar. Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Die Dämpfungskraft ist konstant und kann nicht eingestellt werden.

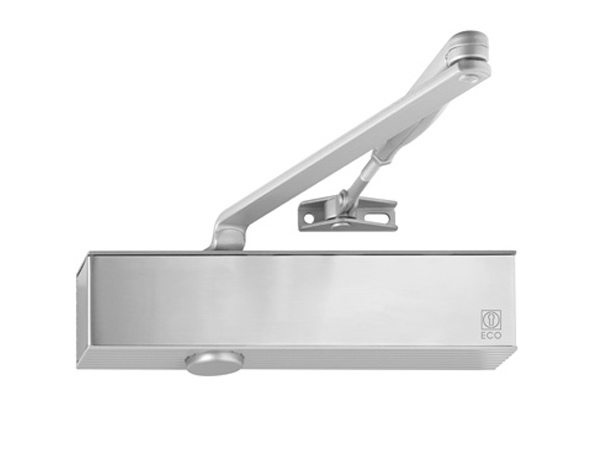

ECO NEWTON TS-20 Gelenkarmschließer Türschließer mit Schließkraftgröße 2, 3 und 5 Der ECO NEWTON TS-20 Gelenkarmschließer hat die Schließkraftgrößen 2, 3 und 5 und ist nach EN 1154 A geprüft (für Türbreiten bis 1250 mm geeignet). Der Türschließer kann durch Umsetzen eingestellt werden. Der Endschlag wie auch die Schließgeschwindigkeit sind seitlich stufenlos einstellbar. Die Öffnungsdämpfung ist konstant, die Bauhöhe beträgt nur 41mm und der Türöffnungswinkel ist max. 180°. Für Band- und Bandgegenseite und DIN-L und DIN-R geeignet. Der Endschlag und die Schließgeschwindigkeit können stufenlos über Messingventile mit Feingewinde eingestellt werden. Bandseite: Normalmontage auf dem Türblatt. Bandgegenseite: Kopfmontage auf der Türzarge. Standardmäßige Auslieferung des Gelenkarmschließers mit Gelenkarm, mit Montageplatte. - Schließkraft: 2/3/5 abgestuft einstellbar - Türbreite: 1250 mm - Abmessungen: Länge: 243 mm Bautiefe: 41 mm Höhe: 56 mm - Band- / Bandgegenseite: geeignet - DIN L / R geeignet - Endschlag: stufenlos einstellbar - Schließgeschwindigkeit: stufenlos einstellbar - Oberfläche: Silber RAL 9006 - Gewicht: 1.320g - Öffnungsdämpfung: konstant - Für Feuer- und Rauchschutztüren geeignet - Inklusive Gelenkarm - ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover. - Mit Montageplatte Die Highlights des ECO NEWTON Türschließer TS-20 auf einen Blick: ECOunity: Das ECO Newton Türschließer-Portfolio bedient mit nur zwei Grundkörpern jede Türdimension. ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff. ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt. ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs, diese kann mit einem handelsüblichen Inbusschlüssel getätigt werden. ECOcover 2: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-20. ECOgreen: Die intelligente Konstruktion des Türschließers sowie der bewusste Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei. Montage des Gelenkarmschließers ECO NEWTON TS-20 Bandseite, Abbildung DIN-L-Tür, DIN-R spiegelbildlich: Normalmontage, Bandseite (Direktmontage ohne Montageplatte) Schließkraftgrößen: Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt erzielt. Bei der Schließkraft EN 5 ist ein zusätzliche Bohren notwendig. Schließkraftdiagramm ECO Newton TS-20, Bandseite Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar. Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag hat einen Wirkungswinkel von 10° -0°. Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Die Dämpfungskraft ist konstant und kann nicht eingestellt werden. HINWEIS: Bei Kopfmontage/Bandgegenseite ist die Öffnungsdämpfung außer Funktion. Der Türstopper ist als Öffnungsbegrenzung zu setzen! Montage des Gelenkarmschließers ECO NEWTON TS-20 Bandseite, Abbildung DIN-R-Tür, DIN-R spiegelbildlich: Kopfmontage, Bandgegenseite (Direktmontage ohne Montageplatte) Schließkraftgrößen: Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt erzielt. Bei der Schließkraft EN 5 ist ein zusätzliche Bohren notwendig. Schließkraftdiagramm ECO Newton TS-20, Bandgegenseite Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 170°* - 0° stufenlos einstellbar. Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag hat einen Wirkungswinkel von 10° -0°. Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Die Dämpfungskraft ist konstant und kann nicht eingestellt werden. HINWEIS: Bei Kopfmontage/Bandgegenseite ist die Öffnungsdämpfung außer Funktion. Der Türstopper ist als Öffnungsbegrenzung zu setzen! * Variiert je nach Türdicke und Bandtyp

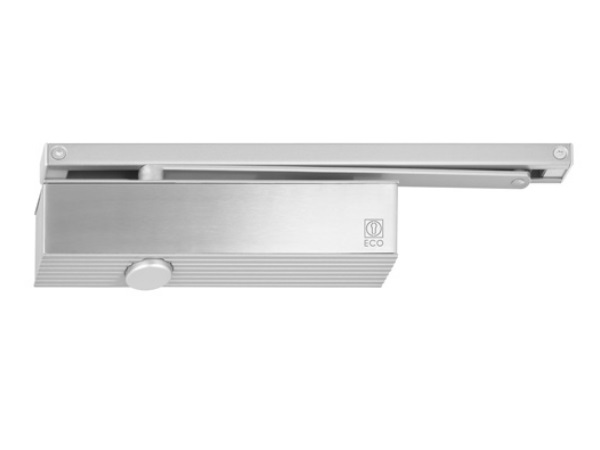

Gleitschienentürschließer ECO NEWTON TS-31 B Türschließer Schließkraftgröße 1 - 3 Gleitschienenschließer ECO Newton TS-31 B mit Schließkraftgröße 1 – 3 . Der ECO Newton TS-31 B ist nach EN 1154 A geprüft (für Türbreiten bis 950 mm) und ist stufenlos einstellbar. Der Endschlag und die Schließgeschwindigkeit können seitlich stufenlos eingestellt werden. Gleiche Ausführung für DIN-L und DIN-R. Bauhöhe nur 41 mm. Gewicht: 1.380g. Maximaler Türöffnungswinkel: 180° - Schließkraft: 1-3 (stufenlos einstellbar) - Türbreite: nach EN ≥ 950 mm - Abmessungen: Länge: 243 mm Bautiefe: 41 mm Höhe: 56 mm - Montageplatte: nach EN 1154 A (Beiblatt 1) mit GS B - DIN-Richtung: DIN-L / DIN-R - Endschlag: stufenlos einstellbar - Schließgeschwindigkeit: stufenlos einstellbar - Farbe / Oberfläche: Silber RAL 9006 Weiß RAL 9016 Braun RAL 8014 Schwarz RAL 9005 - Öffnungsdämpfung: konstant - Schließverzögerung: stufenlos einstellbar - Feuer- und Rauchschutztüren geeignet - Nach EU-Richtlinien zertifiziert - Geprüft nach EN 1154 A - Inklusive Gleitschiene B Die Highlights des ECO NEWTON TS-31 auf einen Blick: ECOunity: Mit nur zwei Grundkörpern bedient das ECO Newton Türschließer-Portfolio jede Türdimension, eine Ausführung für alle vier Montagearten. ECOphysis: Der Türschließer und die Gleitschiene bilden eine formschlüssige Einheit aus Aluminium und Edelstahl. ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff. ECOmount: Die optionale Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt. ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs mit einem handelsüblichen Inbusschlüssel. ECOgreen: Intelligente Konstruktion und bewusster Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei. ECOline: Fertig montiert schließen Gleitschiene und Türschließer bündig ab. Alle Materialien sind farblich perfekt abgestimmt - bis hin zu den Endkappen der Gleitschiene. ECOvario: Erlaubt den Einsatz aller Gleitschienentürschließer, sogar kombinierbar bei unterschiedlichen Türflügelbreiten. Somit kann ein optimales Preis-Leistungsverhältnis auf jede individuelle Türsituation abgestimmt werden. Neue Gesamtverpackung: TS-31 B: (Montage gem. DIN Lochgruppe) Komplettset inkl. Türschließerkörper, Gleitschiene B, Vierkanthebel B, Montageplatte, Montageanleitungen, Papierschablone und Befestigungszubehör. Montage des Gleitschienentürschließers ECO NEWTON TS-31 B Bandseite mit Gleitschiene B, Abbildung DIN-L-Tür, DIN-R spiegelbildlich: Normalmontage mit Gleitschiene B, Bandseite (Direktmontage mit Montageplatte) Kopfmontage mit Gleitschiene B, Bandseite (Direktmontage mit Montageplatte) Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar. Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür, z.B. zum Überdrücken von Türdichtungen, Schlossfallen und von Luftdruck. Wirkungswinkel 10° -0°, stufenlos einstellbar.

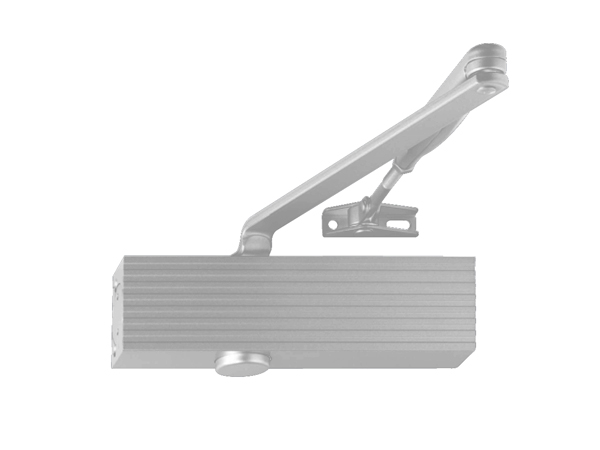

ECO NEWTON TS-15 Gelenkarmschließer Schließkraftgröße 2, 3,4 und 5 Der ECO NEWTON TS-15 Gelenkarmschließer hat die Schließkraftgrößen 2, 3,4 und 5 und ist nach EN 1154 A geprüft (für Türbreiten bis 1.250 mm geeignet). Durch des Umsetzen Türschließer können die Schließkraftgrößen eingestellt werden. Der Endschlag wie auch die Schließgeschwindigkeit sind seitlich stufenlos einstellbar. Die Bauhöhe beträgt nur 38mm und der Türöffnungswinkel ist max. 180°. Für Band- und Bandgegenseite und DIN-L und DIN-R geeignet. Bandseite: Normalmontage auf dem Türblatt. Bandgegenseite: Kopfmontage auf der Türzarge. Standardmäßige Auslieferung des Gelenkarmschließers mit Gelenkarm und Montageplatte. - Schließkraft: 2/3/4/5 abgestuft einstellbar - Türbreite: 1250 mm - Abmessungen: Länge: 209 mm Bautiefe: 38 mm Höhe: 56 mm - Band- / Bandgegenseite: geeignet - DIN L / R geeignet - Endschlag: seitlich stufenlos einstellbar - Schließgeschwindigkeit: seitlich stufenlos einstellbar - Oberfläche: Silber RAL 9006 - Gewicht: 1.320g - Inklusive Gelenkarm - Mit Montageplatte Montage des Gelenkarmschließers ECO NEWTON TS-15 Bandseite, Abbildung DIN-L-Tür, DIN-R spiegelbildlich: Normalmontage, Bandseite (EN 4 / 5) Schließkraftgrößen: Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt, und durch das Verdrehen der Gelenkaufnahme um 180° erzielt. Schließkraftdiagramm ECO Newton TS-15, Bandseite Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar. Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag hat einen Wirkungswinkel von 10° - 0°. HINWEIS: Bei gefälzten Türen wird der Einsatz einer Montageplatte empfohlen. Montage des Gelenkarmschließers ECO NEWTON TS-15 Bandgegenseite, Abbildung DIN-R-Tür, DIN-R spiegelbildlich: Kopfmontage, Bandgegenseite (EN 4 / 5) Schließkraftgrößen: Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt, und durch das Verdrehen der Gelenkaufnahme um 180° erzielt. Schließkraftdiagramm ECO Newton TS-15, Bandgegenseite Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 170°* - 0° stufenlos einstellbar. Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist stufenlos einstellbar und hat einen Wirkungswinkel von 10° - 0°. Der Türstopper ist als Öffnungsbegrenzung zu setzen! * Variiert je nach Türdicke und Bandtyp
