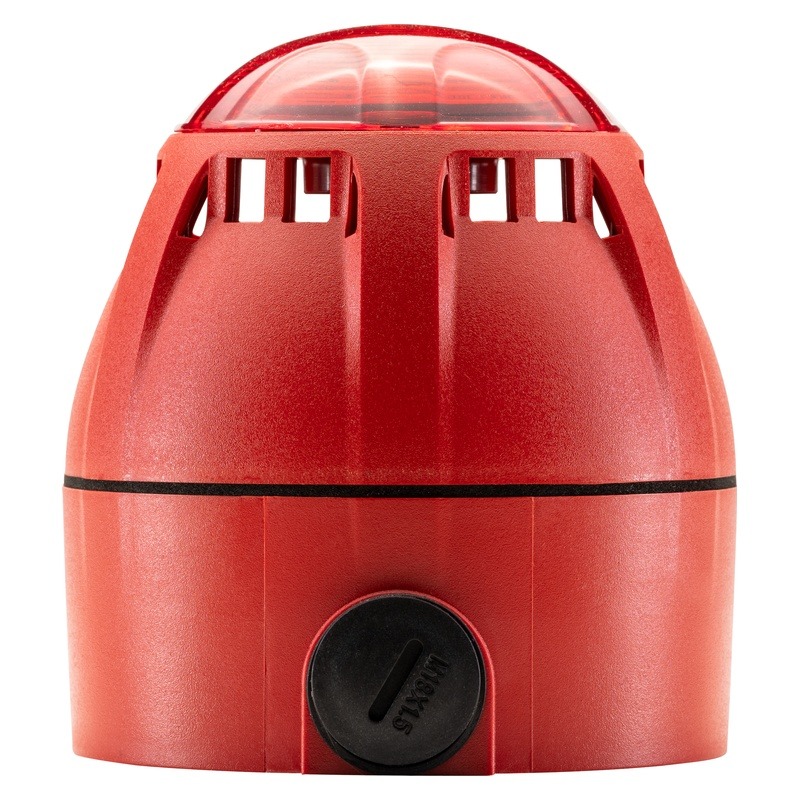

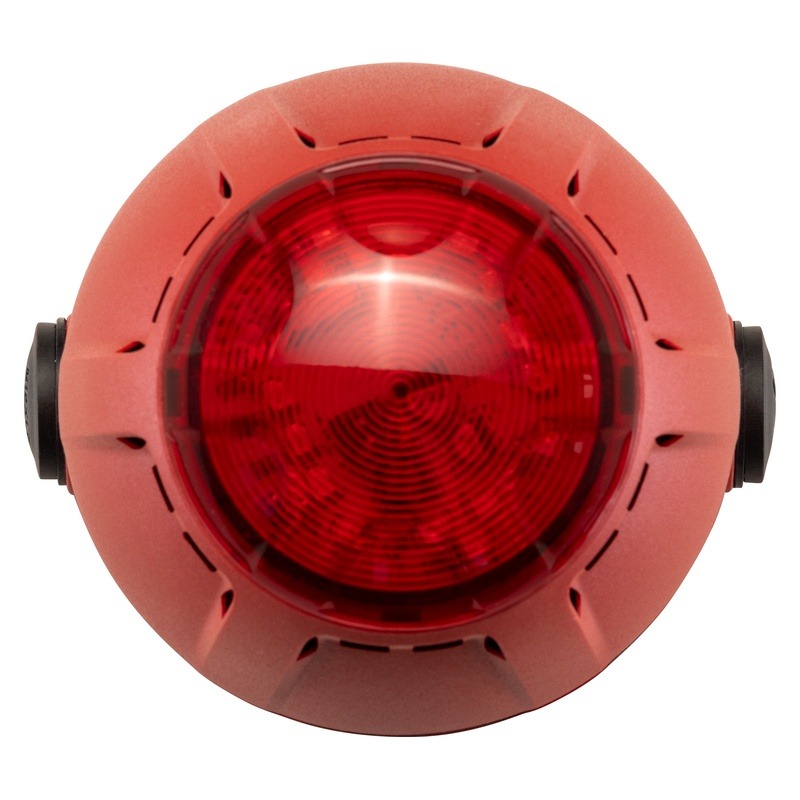

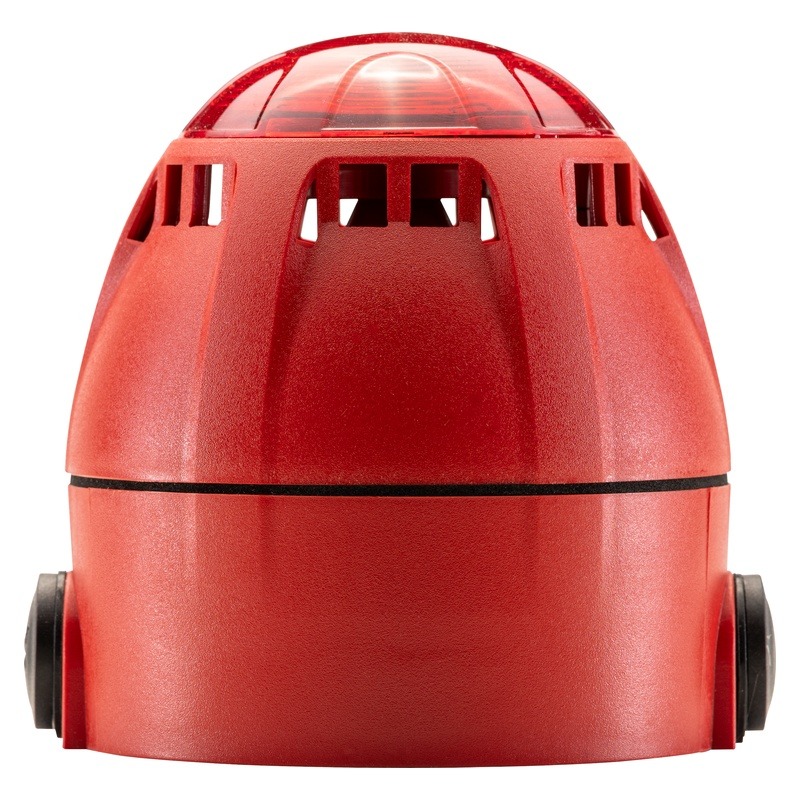

Hekatron TSG 100 Torsignalgeber

FSZ Basis Feststellanlagen-Zentrale Das FSZ Basis Feststellanlagen-Zentrale ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom). Lieferumfang 1 Stück FSZ Basis Feststellanlagen-Zentrale 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron ORS 142 Optischer Rauchschalter Der Hekatron ORS 142 ist ein optischer Rauchschalter nach EN 54-7 für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung und steuert über einen potentialfreien Öffner die Feststellanlagen-Zentrale an. Eingesetzt wird er in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7, Streulichtprinzip, potentialfreier Öffner Artikel 5000552.0301: Leitungsüberwachung nach DIN EN 14637 bereits integriert, Aktivierung über den Magneten im Sockel Verschmutzungskompensation für die 2- bis 3-fache Lebensdauer, Multi-Betriebszustandsanzeige grün, gelb, rot Revisionsanzeige nach DIN 14677, Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH, je nach Montagesituation Zugelassen für 20 Fremdsysteme, unter anderem dormakaba, GEZE, Dictator, ECO Schulte, Record Optischer Rauchschalter ORS 142 Der ORS 142 arbeitet nach dem Streulichtprinzip: Lichtsender und Lichtempfänger sitzen in der Messkammer so zueinander, dass nur an Schwebeteilchen gestreutes Licht den Empfänger erreicht und den Alarm auslöst. Zusätzlich schaltet ein Thermoelement bei über 70 °C. Die Auswerteelektronik überwacht den Rauchmessteil laufend auf leichte Verschmutzung, starke Verschmutzung und Störung. Die Verschmutzungskompensation hält den Abstand zwischen Grundsignal und Alarmschwelle konstant und führt laut Hersteller zur 2- bis 3-fachen Lebensdauer. Der Relaiskontakt öffnet bei Alarm, Störung und Spannungsausfall. Made in Germany, zugelassen von −30 bis +60 °C. Welche ORS-142-Ausführung brauchen Sie? Entscheidend ist die Zulassungsgrundlage Ihrer Anlage. Die Nummer steht auf dem Typenschild. AusführungFür welche AnlageMontage ORS 142 (dieser Artikel)Bauartgenehmigung Z-6.500, neu und AustauschDecke oder Sturz, Sockel 143 ORS 142 AT RetroFitälterer Zulassungsbescheid Z-6.5, AustauschDecke oder Sturz, Sockel 143 ORS 142 W ErsatzrauchschalterErsatzkopf für die RSZ KompaktModulbauweise, Wand ORS 142 W ATälterer Zulassungsbescheid Z-6.5, WandausführungModulbauweise, Wand TDS 247Thermodifferenzial, staubige BereicheDecke oder Sturz, Sockel 143 Kurz gefasst: Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT-Ausführung. Der TDS 247 darf an Abschlüssen in Flucht- und Rettungswegen nicht verwendet werden, der ORS 142 schon. LED-Anzeige am ORS 142 richtig lesen Die mehrfarbige LED zeigt den Betriebszustand direkt am Melder. Kapitel 7.1 der Hekatron-Montageanleitung ordnet die Signale so zu: LEDBedeutungWas zu tun ist grünNormalbetriebnichts grün und gelb blinkendleicht verschmutztbei der nächsten Wartung prüfen grün und gelb doppelblinkendstark verschmutzt, Austauschanzeige nach DIN 14677-1Melder tauschen gelbStörung, zum Beispiel MesskammerausfallMelder tauschen, Relais offen, Anlage schließt rotAlarm, Rauch erkanntUrsache prüfen, zurückstellen ausspannungslosVersorgung und Verdrahtung prüfen Andere Farbkombinationen sieht der ORS 142 nicht vor. Zeigt ein Melder ein abweichendes Bild, liegt die Ursache an der Zentrale oder der Verdrahtung. Technische Daten EigenschaftWert FunktionsprinzipStreulicht Ansprechschwelle Rauchnach EN 54 Teil 7 Ansprechschwelle Temperatur70 +5 °C Betriebsspannung18 bis 28 V DC Restwelligkeitmax. 200 mVSS Stromaufnahme in Ruhemax. 22 mA Stromaufnahme bei Alarmmax. 11 mA Stromaufnahme bei Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebsumgebungstemperatur−30 bis +60 °C Lagertemperatur−30 bis +60 °C Luftfeuchte, dauernd ohne Betauung10 bis 95 % rF Gewicht82 g AbmessungenØ 80 mm, Höhe 33 mm Farbeweiß, ähnlich RAL 9010 StandzeitAustausch nach 8 Jahren gemäß DIN 14677 Hekatron Bestell-Nr.5000552.0301 Quelle: Hekatron Produktinformation 7050712-03_DE, 27.04.2022. Leistungsmerkmale Verschmutzungskompensation für die 2- bis 3-fache Standzeit Messkammerüberwachung meldet den Ausfall des Messteils selbsttätig als Störung Multi-Betriebszustandsanzeige grün, gelb, rot für die Sichtdiagnose ohne Messgerät Revisionsanzeige nach DIN 14677-1 für den Austausch nach 8 Jahren RS-Bus-Anschluss für die Zustandsfernabfrage Integrierte Leitungsüberwachung nach DIN EN 14637, aktiviert über den Sockelmagneten Temperaturbereich bis −30 °C, geprüft für den Dauereinsatz Staubschutzkappe im Lieferumfang Welcher Sockel passt zum ORS 142? Der ORS 142 sitzt immer in einem Sockel der Reihe 143, der separat bestellt wird. SockelMontageBereichHekatron-Nr. Sockel 143 AAufputz Decke oder Sturztrockene Räume5000350 Sockel 143 AFAufputz Decke oder SturzFeuchträume5000356 Sockel 143 WAufputz Wandtrockene Räume5000513 Sockel 143 UHEinbaumontage Decke, Unterputz und Hohldecketrockene Räume5000359 Konsole 143-SSturzmontageAbstand zur Decke3510232 Konsole 143 KKragarm, WandmontageDeckenhöhen über 5 m3510233 Der Magnet für die Leitungsüberwachung liegt jedem Sockel bei, Ersatz im Magnetset VE10. Alle Sockel der Reihe 143 nehmen auch den TDS 247 auf. Melder plus Sockel 143 A: ORS 142 Set. Anschluss und Leitungsüberwachung Angeschlossen wird über die Sockelklemmen. Klemme 4 und 5 führen den Relaiskontakt, Klemme 5 trägt zugleich den Magnethalter. Empfohlener Leitungsdurchmesser 0,6 bis 0,8 mm, bei starken Störgrößen abgeschirmt. Leitungsüberwachung: Ab Artikelnummer 5000552.0301 ist das Abschlussmodul integriert, ein separater Abschlusswiderstand entfällt. Aktiviert wird es über den Magneten im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht mit den älteren Netzteilen NAG 03 und NG 519. Für TDS 247 und ORS 142 W zusätzlich das Abschlussmodul AM 142. Wichtig: Induktive Lasten wie Türhaftmagnete brauchen eine Funkenlöschung, Hekatron-Magnete haben sie integriert. Der Grenzwert von 30 V DC und 1 A darf auch kurzzeitig nicht überschritten werden. Verdrahtungspläne siehe Downloads. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert plus 2 extern1 Tür, Sturzrauchschalter integriert FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standardzentrale, am häufigsten verwendet FSZ Pro20 bis 24hohe Anforderungen, Anbindung an die BMZ Freigegebene Fremdsysteme Der ORS 142 ist nicht auf Hekatron-Zentralen festgelegt. Hekatron führt ihn in den Zulassungen von: abs, Assa Abloy, C-Tec, Dictator, DMW Schwarze, dormakaba, ECO Schulte, Effertz, Entrematic, GEZE, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stöbich. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage: steht der ORS 142 dort als zulässiges Bauteil, ist der Tausch ohne neue Abnahme möglich. Einsetzbar an Drehflügeltüren, Schiebetüren, Toren, Förderanlagen und Feuerschutzvorhängen. Meldertausch nach 8 Jahren DIN 14677 Teil 1 und 2 gibt die Tauschzyklen vor: der ORS 142 wird alle 8 Jahre getauscht. Die Fälligkeit zeigt der Melder selbst an, grün und gelb im Doppelblinken. Sockel bleiben, nur der Kopf wird getauscht. Der ORS 142 ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132, vorhandene Sockel und Verkabelung bleiben erhalten. Für schwer erreichbare Melder: Meldertauschgerät UDR 132/142, Pflückerstangen UTP 6 1,7 m und UTP 7 2,2 m, verlängerbar mit UTP 5. Danach folgt die Funktionsprüfung mit dem Prüfaerosol 918/5, dokumentiert mit dem IW-Set RS. Nach der Abnahme kommt das Abnahmeschild FSA an den Abschluss. Zubehör und Wartung Magnetset Leitungsüberwachung VE10, Ersatzmagnete für die Leitungsüberwachung im Sockel Abschlussmodul AM 142, für TDS 247 und ORS 142 W Prüfaerosol 918/5, Funktionsprüfung nach DIN 14677 Prüfgerät FDT 533 IW-Set RS Inbetriebnahme- und Wartungsset Meldertauschgerät UDR 132/142 für schwer erreichbare Melder HAT 02 Handauslösetaster, externe Handauslösung Abnahmeschild FSA und Hinweisschild Downloads zum ORS 142 Originaldokumente von Hekatron: Produktinformation ORS 142 (PDF) Montageanleitung ORS 142 (PDF) Montageanleitung ORS 142 AT (PDF) Montageanleitung ORS 142 W (PDF) Häufige Fragen zum ORS 142 Welcher Sockel passt zum ORS 142?143 A für trockene Decken- oder Sturzmontage, 143 AF für Feuchträume, 143 W für die Wand, 143 UH für Unterputz und Hohldecke. Bei Abstand zur Decke die Konsole 143-S, ab 5 m Deckenhöhe die Kragarmkonsole 143 K. Der Sockel ist separat zu bestellen. Was ist der Unterschied zwischen ORS 142 und ORS 142 AT?Nicht die Rauchdetektion, sondern die Zulassungsgrundlage Ihrer Anlage. Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT. Die Nummer steht auf dem Typenschild. Mein ORS 142 blinkt, was bedeutet das?Grün ist Normalbetrieb. Grün mit gelbem Blinken meldet leichte Verschmutzung, grün mit gelbem Doppelblinken starke Verschmutzung und den fälligen Austausch nach DIN 14677-1. Dauerhaft gelb ist Störung, rot ist Alarm, dunkel heißt spannungslos. Wann muss der ORS 142 getauscht werden?Nach 8 Jahren, so gibt es DIN 14677 vor. Der Melder zeigt die Fälligkeit über die Revisionsanzeige selbst an. Sockel und Verkabelung bleiben erhalten. Passt der ORS 142 in vorhandene Sockel des Vorgängers?Ja, er ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132. Vorhandene Sockel und das vorhandene Leitungsnetz können weiter verwendet werden. Funktioniert der ORS 142 an einer GEZE- oder dormakaba-Anlage?Ja. Hekatron führt ihn in den Zulassungen von 20 Fremdherstellern, darunter GEZE, dormakaba, Dictator, ECO Schulte und Record. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage. Wie wird die Leitungsüberwachung aktiviert?Ab Artikelnummer 5000552.0301 steckt das Abschlussmodul im Schalter. Aktiviert wird es durch den Magneten auf Klemme 5 im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht von NAG 03 oder NG 519. Was leistet die Verschmutzungskompensation?Sie hält den Abstand zwischen Grundsignal und Alarmschwelle konstant. Laut Hekatron führt das zur 2- bis 3-fachen Lebensdauer bei hoher Täuschungsalarmsicherheit. Darf der ORS 142 in Flucht- und Rettungswegen eingesetzt werden?Ja. Anders als der Thermodifferenzialschalter TDS 247, der dort nicht verwendet werden darf, ist der ORS 142 einsetzbar. Womit wird der ORS 142 geprüft?Mit dem Hekatron Prüfaerosol 918/5. Die Prüfung gehört zur Wartung nach DIN 14677, dokumentiert mit dem IW-Set RS, Artikel 7001949. Lieferumfang 1 Stück Hekatron ORS 142 Optischer Rauchschalter mit Staubschutzkappe 1 Montageanleitung Der Montagesockel der Reihe 143 ist nicht enthalten. Ratgeber zum Thema Im Feststellanlagen Ratgeber 2026 finden Sie Normen, Auswahlhilfen und die komplette Wartungssystematik nach DIN 14677. Passende Produkte Hekatron Feststellanlagen Alle Feststellanlagen Rauchmelder

Hekatron AM 142 - Abschluss-Modul Das Hekatron AM 142 - Abschluss-Modul ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Abschluss-Modul für Feststellanlagen mit aktiver Leitungsüberwachung (LÜ) Pflicht-Komponente bei FSZ Basis und FSZ Pro mit LÜ nach EN 14637 Bei der RSZ Kompakt und FSZ Pro im Lieferumfang enthalten Wird am Ende der Brandmelder-Stichleitung montiert Erkennt Drahtbruch und Kurzschluss in der Stichleitung AM 142 – Abschluss-Modul für Stichleitungen Das AM 142 ist ein kleines, aber wichtiges Bauteil: Es schließt die Brandmelder-Stichleitung ab und ermöglicht der Hekatron-Zentrale die Leitungsüberwachung nach EN 14637. Drahtbrüche und Kurzschlüsse in der Stichleitung werden so als Störung erkannt – die Anlage wird sicher und revisionsfähig. Bei der FSZ Pro und der RSZ Kompakt liegt das AM 142 dem Lieferumfang bei. Bei der FSZ Basis ist es je nach Variante separat zu bestellen, sobald die Leitungsüberwachung aktiviert werden soll. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum AM 142 Wann brauche ich das AM 142?Wenn die Leitungsüberwachung in der Zentrale aktiviert ist (DIP 1 ON bei FSZ Basis, DIP 3 ON bei FSZ Pro). Brauche ich es immer?Nein – nur bei aktiver LÜ nach EN 14637. Bei Anlagen ohne LÜ entfällt das Modul. Wo wird es eingebaut?Am Ende der Brandmelder-Stichleitung – nach dem letzten Sockel. Bei 2-Stich-Betrieb ein AM 142 pro Stich. Wie groß ist das Modul?Sehr klein, passt in den Sockel oder in die Klemmdose hinter dem letzten Melder. Lieferumfang 1 Stück Hekatron AM 142 - Abschluss-Modul 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder Passender Rauchschalter: Hekatron ORS 142 Optischer Rauchschalter.

Montagesockel 143 A - Rauchmelder Hekatron Das Montagesockel 143 A - Rauchmelder Hekatron ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Aufputz-Montagesockel für Decken- oder Sturzmontage Für Rauchschalter ORS 142 und Thermoschalter TDS 247 Schutzart IP 42, Farbe weiß ähnlich RAL 9010 Mit integriertem Magnet zur Leitungsüberwachung Kabeleinführung max. 9 mm Montagesockel 143 A – Standard für trockene Räume Der Hekatron Sockel 143 A ist die Standard-Aufputzdose für die Hekatron-Rauch- und Thermoschalter. Er wird an Decke oder Sturz montiert; der Melder rastet von unten ein. Der eingebaute Magnet im Sockel aktiviert die integrierte Leitungsüberwachung des ORS 142 – sofern an der Zentrale die LÜ aktiv ist. Geeignet für trockene Innenräume. Für Feuchträume die 143 AF-Variante mit Dichtung wählen. Technische Daten EigenschaftWert MontageAufputz, Decke oder Sturz SchutzartIP 42 Kabeleinführungmax. 9 mm Durchmesser Magnet für LÜintegriert Farbeweiß, ähnlich RAL 9010 KompatibelORS 142, TDS 247, ORS 142 AT RetroFit Sockel 143 – Übersicht SockelMontageBereich 143 A (dieses Produkt)Aufputz Decke/Sturztrockene Räume 143 AFAufputz Decke/SturzFeuchträume 143 WWandtrockene Räume 143 UHUnterputz / Hohldecketrockene Räume Konsolen für hohe Räume Bei Räumen über 5 m Höhe oder bei hohen Decken-Sturz-Abständen reicht der Sockel allein nicht – dort werden Konsolen eingesetzt: Konsole K 143-S – Sturzmontage, robust Konsole K 143-K – Kragarmmontage über 5 m, Wandbefestigung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum Sockel 143 A Wozu der Magnet im Sockel?Er aktiviert beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 – die Zentrale erkennt Fehler in der Verkabelung und meldet sie als Störung. Welche Melder passen?ORS 142, ORS 142 AT RetroFit und TDS 247. Sockel 143 A oder 143 AF?143 A für trockene Räume, 143 AF für Feuchträume mit Spritzwasser oder Kondensat. Wartung?Sockel ist wartungsfrei. Bei Meldertausch nach 8 Jahren bleibt der Sockel meist erhalten – wenn das Magnetset altert, gibt es Ersatz unter Magnetset Leitungsüberwachung VE10. Lieferumfang 1 Stück Montagesockel 143 A - Rauchmelder Hekatron 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron ORS 142 AT RetroFit Rauchschalter Das Hekatron ORS 142 AT RetroFit Rauchschalter ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Austausch-Rauchschalter mit Leitungsüberwachung – für Bestandsanlagen mit FSZ Basis/Pro RetroFit-Konzept: gleiche Klemmenbelegung wie Vorgänger, einfacher 1:1-Tausch Streulichtprinzip nach EN 54-7, Verschmutzungskompensation, RS-Bus Multi-Betriebszustandsanzeige, Messkammerüberwachung Erhält die Bauartzulassung der Bestandsanlage ORS 142 AT RetroFit – mit Leitungsüberwachung Der ORS 142 AT RetroFit wurde für den 8-Jahres-Tausch in Bestandsanlagen mit Hekatron FSZ Basis oder FSZ Pro entwickelt. Im Gegensatz zum Standard-ORS-142 ist die Leitungsüberwachung schon integriert – das ermöglicht den 1:1-Austausch ohne Umverkabelung in Anlagen, die mit aktiver Leitungsüberwachung (LÜ) nach EN 14637 betrieben werden. Funktional identisch zum Standard-ORS 142: Streulichtprinzip, Verschmutzungskompensation, Multi-LED, RS-Bus. RetroFit vs. Standard-ORS 142 ModellLeitungsüberwachungEinsatz ORS 142per Magnet im Sockel aktivierbarNeuanlage ORS 142 AT RetroFitim Schalter integriertTausch in Bestandsanlage mit aktiver LÜ ORS 142 W ATim Schalter integriertAltanlagen mit Z-6.5-xxxx Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum ORS 142 AT RetroFit Wann lohnt sich der RetroFit-Austausch?Wenn die Bestandsanlage mit aktiver Leitungsüberwachung läuft und im 8-Jahres-Zyklus der Melder gewechselt wird – ohne Umverkabelung, ohne Sockeltausch. Brauche ich den RetroFit immer?Nur, wenn die LÜ in der Anlage aktiv ist. Bei Anlagen ohne LÜ reicht der Standard-ORS 142. Welche Sockel sind kompatibel?Alle Sockel der 143-Serie (A, AF, W, UH). Lieferumfang 1 Stück Hekatron ORS 142 AT RetroFit Rauchschalter 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron FSZ Pro - Feststellanlagen- Zentrale Das Hekatron FSZ Pro - Feststellanlagen- Zentrale ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Top-Zentrale für komplexe Feststellanlagen mit hohen Anforderungen 900 mA Ausgangsstrom (mehr als doppelt so viel wie FSZ Basis), bis zu 24 Melder Integrierte Hupe 65 dB(A), 2 Relaisausgänge, externer Alarmeingang für BMZ/GLT Stille Schließung (DIP 6), 6 DIP-Schalter für umfangreiche Konfiguration Optional: ESM Pro Energiespeichermodul für Notstrombetrieb Hekatron FSZ Pro – die Top-Zentrale Die FSZ Pro ist die leistungsstärkste Hekatron-Feststellanlagenzentrale. Sie ist die richtige Wahl, wenn eine Anlage mehrere Magnete versorgen soll, mehr als 12 Melder braucht, an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) angebunden wird oder bei Netzausfall noch eine bestimmte Zeit weiterlaufen muss. Im Gegensatz zur FSZ Basis sind verbaut: 900 mA Ausgangsstrom, integrierte Hupe (65 dB(A) in 1 m, 60 s gepuffert), zwei potentialfreie Relais-Ausgänge, ein externer Alarmeingang sowie das Plug-in ESM Pro, das bei Bedarf direkt auf die Leiterplatte aufgesteckt wird – damit überbrückt die Anlage Netzausfälle und kann den Schließvorgang akustisch und über Relais signalisieren. Technische Daten FSZ Pro EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme234 mA Leistungsaufnahme53,8 VA Ausgangsspannung24 V DC Ausgangsstrom900 mA Hupe65 dB(A) in 1 m, 60 s gepuffert Relais2 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 A SchutzartIP 30 / IP 65 (mit Kabelverschraubung) Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht477 g (522 g mit ESM Pro) GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, DIBt Z-6.500-2359, VdS Leistungsmerkmale 900 mA Ausgangsstrom – versorgt mehrere Haftmagnete und viele Melder gleichzeitig Bis zu 24 Brandmelder (12 pro Stich im 2-Stich-Betrieb mit LÜ) Integrierter HAT (50×50 mm), 180° drehbar montierbar Integrierte Hupe 65 dB(A) – 60 s netzunabhängig gepuffert 2 Relaisausgänge potentialfrei (250 V AC / 5 A) für GLT, Hupe extern, Optik Externer Alarmeingang für BMZ/GLT-Anbindung Stille Schließung (DIP 6) – HAT löst ohne Relais-Alarmweiterleitung aus ESM Pro Plug-in (optional) für Notstromversorgung Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142, TDS 247, ORS 155 F Funk via FM 155 F TürhaftmagnetTHM 425 (686 N), THM 425-1 (1.372 N), THM 439-Reihe TorsignalTSG 100 Torsignalgeber – Abschluss-Schließsignalisierung Handauslösung externHAT 02 NotstromversorgungESM Pro (Plug-in, exklusiv für FSZ Pro) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Komponenten einer kompletten Feststellanlage FunktionKomponente BranderkennungORS 142 (optisch) oder TDS 247 (Wärme) Sockel/KonsoleSockel 143 A oder Konsole K 143-S/K SteuerungFSZ Basis / FSZ Pro / FSZ Kompakt / RSZ Kompakt TürfeststellungTHM 425 oder THM 413 / THM 439 AnkerplatteASS 65 (zu THM 425) bzw. AFS 55 / AFS 65 HandauslösungHAT 02 (Pflicht bei FSZ Kompakt) WartungPrüfaerosol 918/5, Prüfbuch, Abnahmeschild Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur FSZ Pro Wann lohnt sich die FSZ Pro statt FSZ Basis?Bei mehr als 12 Meldern, bei mehreren Magneten, bei BMZ/GLT-Anbindung, bei Notstromforderung oder wenn die Hupe und der zweite Relaisausgang gebraucht werden. Was bringt das ESM Pro?Notstromversorgung – nach Netzausfall puffert es entweder alle Ausgänge max. 3 s (DIP 5 OFF) oder die 24-V-Versorgung bis zur Entladung (DIP 5 ON, ca. 25 s bei 6×ORS + 1×ROLP). Was ist „Stille Schließung"?DIP 6 ON: HAT löst die Tür ohne Relais-Alarmweiterleitung an die GLT aus. Sinnvoll bei Routinen, in denen der Alarmpfad nicht aktiv werden soll. Wie wird die FSZ Pro montiert?Identisch zur FSZ Basis – Aufputz Wand/Decke, im Schaltschrank oder auf Hutschiene 35 mm (mit Adapter). Lochbild 128×128 mm. Externe BMZ-Anbindung?Ja – über den Alarmeingang AL_IN+/AL_IN−. Die BMZ kann die FSZ Pro auslösen, parallel zur Branderkennung über die ORS-Stiche. Lieferumfang 1 Stück Hekatron FSZ Pro - Feststellanlagen- Zentrale 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder
