STUV VARILOX Innengriff mit Edelstahlrohr, verkehrsgrün
67,07 €*
inkl. MwSt
56,36 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "STUV VARILOX Innengriff mit Edelstahlrohr, verkehrsgrün"
STUV VARILOX Innengriff mit Edelstahlrohr, verkehrsgrün

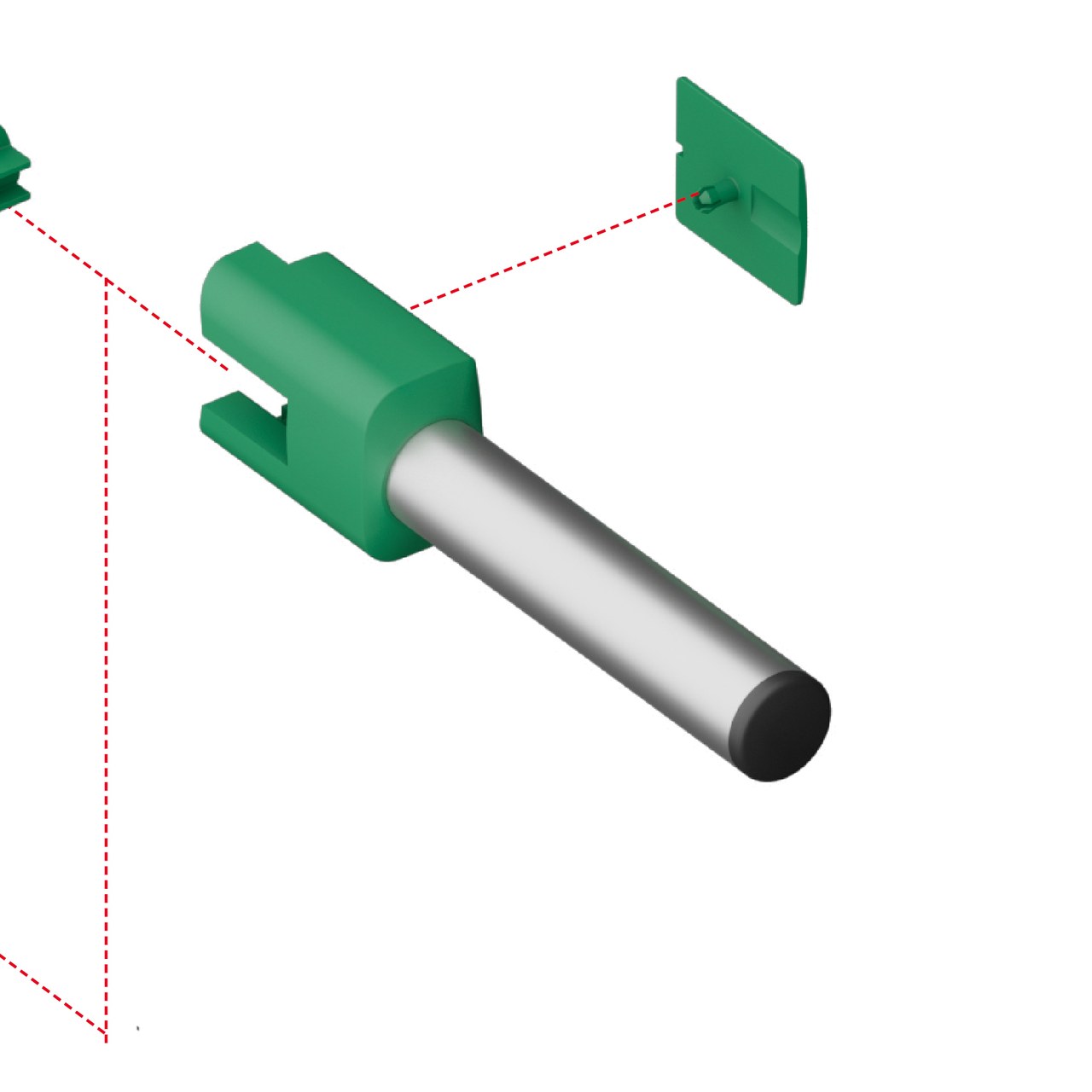

Der STUV VARILOX Innengriff ist die Türinnenseite des VARILOX Kühlraumverschlusses: ein Griffrohr aus Edelstahl mit verkehrsgrüner Blende, Riegel und integrierter Notöffnung, mit der sich die Kühlraumtür auch bei abgeschlossenem Außengriff von innen öffnen lässt.
- Innenseite des VARILOX Systems mit Riegel, um 10 mm einstellbar
- Notöffnung von innen, auch wenn außen abgeschlossen ist
- Abdeckkappe nachtleuchtend, im dunklen Kühlraum auffindbar
- Verkehrsgrün (ähnlich RAL 6024), Griffrohr aus Edelstahl
- Dornmaß 80 mm mit 10 mm Toleranzausgleich, Rosette ø 108,3 mm
- Rechts und links verwendbar, Anschlagbolzen in vier Positionen
Technische Daten
Spezifikation und Einbaumaße
| Artikel | STUV VARILOX Innengriff, Artikelnummer 3.31.6620.0 (V33166200) |
| Ausführung | Edelstahlrohr, Blende verkehrsgrün (ähnlich RAL 6024), mit Riegel |
| Dornmaß | 80 mm, mit 10 mm Toleranzausgleich |
| Verriegelung | Riegel, um 10 mm einstellbar |
| Abmessungen | 329,3 mm lang, Rosette ø 108,3 mm |
| Notöffnung | integriert, Abdeckkappe nachtleuchtend |
| Schließfunktion | Pressen, Betätigungswinkel 90° |
| Werkstoff Griff | Edelstahlrohr |
| Werkstoff Gehäuse | eingefärbter Kunststoff, Innenführung Kunststoff |
| Temperaturbereich | -40 °C bis +80 °C |
| Türanschlag | rechts und links, Markierung TOP RH und TOP LH |
| Anschlagbolzen | vier mögliche Positionen, Senkkopfschraube SW 4 mm, 6 bis 7 Nm |
| Befestigung | 8 x Senkkopfschraube M5, nicht im Lieferumfang |
| Konformität | RoHS- und REACH-konform |
Anwendung
Einsatzbereich und Austauschbarkeit
Anwendungsbereich: Kühlraumtüren, Tiefkühlraumtüren und begehbare Kühlzellen, in denen sich Personen aufhalten. Der Innengriff ist das sicherheitsrelevante Teil des Verschlusses: Er öffnet die Tür auch dann, wenn außen abgeschlossen wurde, und seine Abdeckkappe leuchtet nach, damit sie im dunklen Kühlraum gefunden wird. Als Einzelteil wird er bestellt, wenn die Notöffnung nach Jahren erneuert wird oder wenn ein Verschluss aus dem VARILOX Baukasten zusammengestellt wird. Der Riegel lässt sich beim Einstellen um 10 mm verschieben und gleicht so Toleranzen zwischen Türblatt und Rahmen aus, ohne dass der Kloben versetzt werden muss.
Häufige Fragen
Warum ist der Innengriff grün und der Außengriff schwarz?
Die verkehrsgrüne Blende (ähnlich RAL 6024) ist die Signalfarbe für den Notausgang: Wer im Kühlraum eingeschlossen wird, findet den Griff sofort. Dazu leuchtet die Abdeckkappe des Innengriffs im Dunkeln nach. Der Außengriff 3.31.6121.0 ist dagegen schwarz gehalten und fügt sich in die Türansicht ein.
Hat dieser Innengriff einen Riegel oder eine Falle?
Einen Riegel. STUV führt beide Ausführungen: 3.31.6620.0 (V33166200) mit Riegel und V33166210 mit Falle. Der Riegel wird beim Einbau eingestellt und um bis zu 10 mm verschoben, bis er sauber in den Schließkloben greift. Die Ausführung mit Falle liefern wir auf Anfrage.
Funktioniert die Notöffnung auch bei abgeschlossener Tür?
Ja, das ist die Kernfunktion. Der Innengriff öffnet die Tür auch dann, wenn der Profilzylinder im Außengriff abgeschlossen ist. Diese Notöffnung ist im VARILOX System integriert und muss nicht zusätzlich bestellt werden. Prüfen Sie sie im Rahmen Ihrer regelmäßigen Kontrolle, solange jemand außerhalb des Raums ist.
Welchen Schließkloben brauche ich dazu?
Der Kloben wird nach dem Rahmenprofil und dem Abstand zwischen Türblatt und Rahmen gewählt; er gehört nicht zum Lieferumfang. Für VARILOX passen die Schließkloben Höhe 11 mm (3.31.0760.0), Höhe 15 mm in langer Ausführung (3.31.0762.0) und Höhe 18 mm (3.31.0765.0). Da sich der Riegel um 10 mm verstellen lässt, fangen Sie damit einen Teil der Toleranz ohne Klobenwechsel ab.
Lieferumfang
- 1 Stück VARILOX Innengriff mit Edelstahlrohr, verkehrsgrüne Blende, mit Innenführung und Riegel
- Nachtleuchtende Abdeckkappe, Anschlagbolzen und Sechskantschraube M6 x 45
- Nicht enthalten: Senkkopfschrauben M5, Schließkloben, Außengriff, Vierkantstift
