STUV VARILOX Vierkantstift für Türstärke 66 bis 120 mm
14,28 €*
inkl. MwSt
12,00 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "STUV VARILOX Vierkantstift für Türstärke 66 bis 120 mm"
STUV VARILOX Vierkantstift für Türstärke 66 bis 120 mm

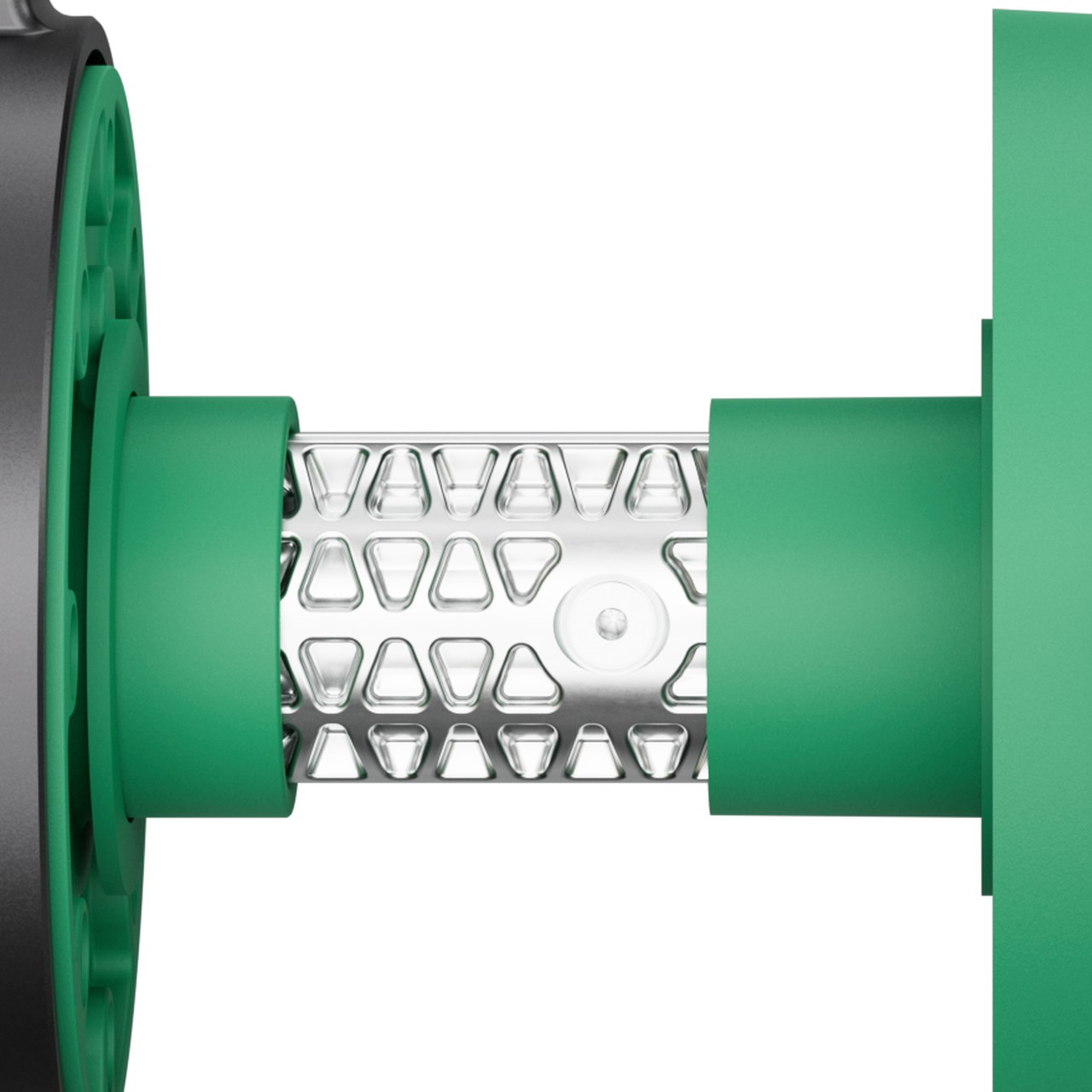

Der STUV VARILOX Vierkantstift ist das Verbindungsstück zwischen Außengriff und Innengriff des VARILOX Kühlraumverschlusses: Er läuft durch das Türblatt und überträgt die 90°-Drehung des Presshebels auf den Riegel.
- Verbindet Außen- und Innengriff durch das Türblatt
- Türstärke wählbar, elf Längen von 66 bis 120 mm in 5-mm-Stufen
- Füllstücke überbrücken die Strecke, jeweils um 90° versetzt aufgesteckt
- Verschraubung mit Gewindestift SW 4 mm, 6 bis 7 Nm
- Für -40 °C bis +80 °C, wie das gesamte VARILOX System
- Ersatzteil und Umbauteil, wenn sich die Türstärke ändert
Technische Daten
Spezifikation und Einbaumaße
| Artikel | STUV VARILOX Vierkantstift für das Einpunkt- und Mehrpunkt-Verschlusssystem |
| Türstärke | 66 bis 120 mm, elf Längen in 5-mm-Stufen |
| Funktion | überträgt die 90°-Drehung vom Außengriff auf Riegel und Innengriff |
| Montage | in die Verbindungsrolle stecken, Gewindestift SW 4 mm mit 6 bis 7 Nm |
| Füllstücke | je nach Türstärke aufstecken, jeweils um 90° versetzt |
| Lamellendichtung | wird eingefettet auf den Vierkant geschoben |
| Temperaturbereich | -40 °C bis +80 °C |
| System | VARILOX, kompatibel mit Außengriff 3.31.6121.0 und Innengriff 3.31.6620.0 |
| Konformität | RoHS- und REACH-konform |
Ausführungen
Türstärke und passende Artikelnummer
| Türstärke | Artikelnummer | STUV-Kennung |
| 66 – 70 mm | 3.31.6507.0 | V33165070 |
| 71 – 75 mm | 3.31.6507.5 | V33165075 |
| 76 – 80 mm | 3.31.6508.0 | V33165080 |
| 81 – 85 mm | 3.31.6508.5 | V33165085 |
| 86 – 90 mm | 3.31.6509.0 | V33165090 |
| 91 – 95 mm | 3.31.6509.5 | V33165095 |
| 96 – 100 mm | 3.31.6510.0 | V33165100 |
| 101 – 105 mm | 3.31.6510.5 | V33165105 |
| 106 – 110 mm | 3.31.6511.0 | V33165110 |
| 111 – 115 mm | 3.31.6511.5 | V33165115 |
| 116 – 120 mm | 3.31.6512.0 | V33165120 |
Jede Zeile führt direkt zur passenden Ausführung. Der Preis ist in allen Längen gleich.
Anwendung
Einsatzbereich und Austauschbarkeit
Anwendungsbereich: alle VARILOX Verschlüsse an Kühlraum- und Tiefkühlraumtüren. Die Länge des Vierkantstifts bestimmt, für welche Türstärke ein VARILOX Verschluss passt; das ist der einzige Teil des Baukastens, der von der Tür abhängt. Deshalb wird er einzeln bestellt, wenn ein vorhandener Verschluss auf ein Türblatt anderer Stärke umzieht oder wenn beim Umbau eines Kühlraums die Paneelstärke wechselt. Außen- und Innengriff bleiben dabei unverändert. Im eingebauten Zustand sitzt der Stift in der Verbindungsrolle des Außengriffs und wird dort mit einem Gewindestift SW 4 mm mit 6 bis 7 Nm gesichert.
Häufige Fragen
Welche Länge brauche ich für meine Tür?
Messen Sie die Türstärke am Türblatt und wählen Sie oben den Bereich, in den sie fällt. Die elf Ausführungen decken 66 bis 120 mm lückenlos in 5-mm-Stufen ab, zum Beispiel 3.31.6508.0 für 76 bis 80 mm. STUV führt darüber hinaus Stifte von 56 bis 180 mm; für dünnere oder dickere Türen fragen Sie uns bitte kurz an.
Wofür sind die Füllstücke?
Sie überbrücken die Strecke zwischen Außen- und Innenführung im Türblatt und geben dem Vierkant Halt. Beim Einbau werden sie nacheinander auf den Stift gesteckt, jeweils um 90° versetzt, wobei das erste mit der Hakennase nach oben auf die Führungsrille der Verbindungsrolle geschoben wird. Wie viele Sie brauchen, hängt von der Türstärke ab. Zum Schluss kommt die eingefettete Lamellendichtung auf den Vierkant.
Kann ich einen zu langen Stift kürzen?
Kürzen Sie den Vierkantstift nicht auf Verdacht. Die Länge ist auf die Türstärke und die Zahl der Füllstücke abgestimmt, und der Gewindestift greift an einer bestimmten Stelle. Wählen Sie stattdessen die passende Ausführung; sie kostet in jeder Länge gleich viel.
Passt der Stift auch in die Mehrpunktverriegelung?
Ja, der Vierkantstift ist im VARILOX Baukasten für die Einpunkt- und die Mehrpunktausführung dasselbe Teil; bei der Mehrpunktverriegelung treibt er zusätzlich die Verbindungsstangen und Vorreiber an. Die Länge richtet sich in beiden Fällen allein nach der Türstärke.
