Dorma EM 500 Haftmagnet

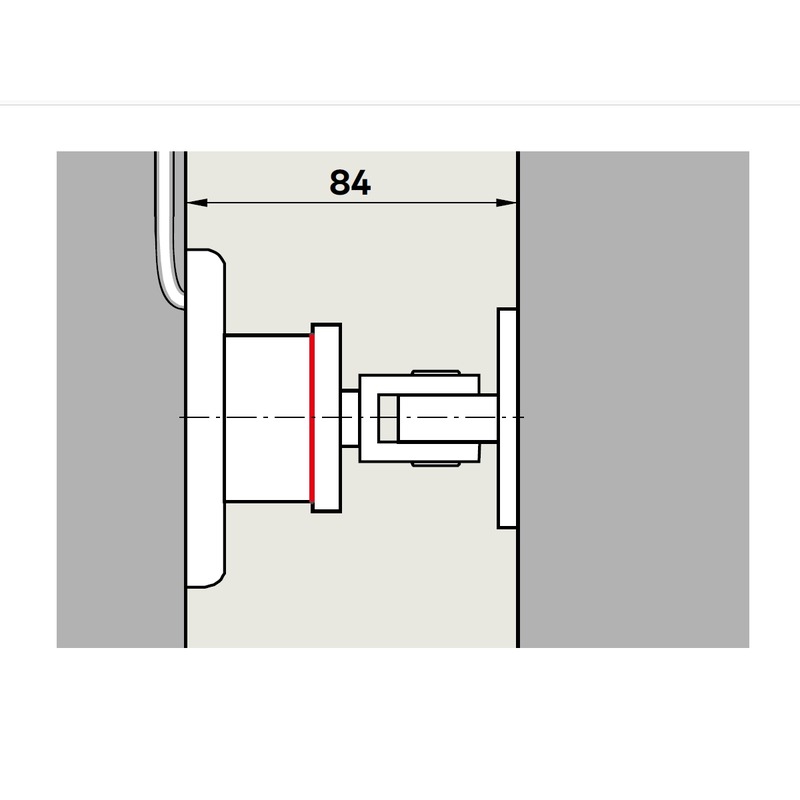

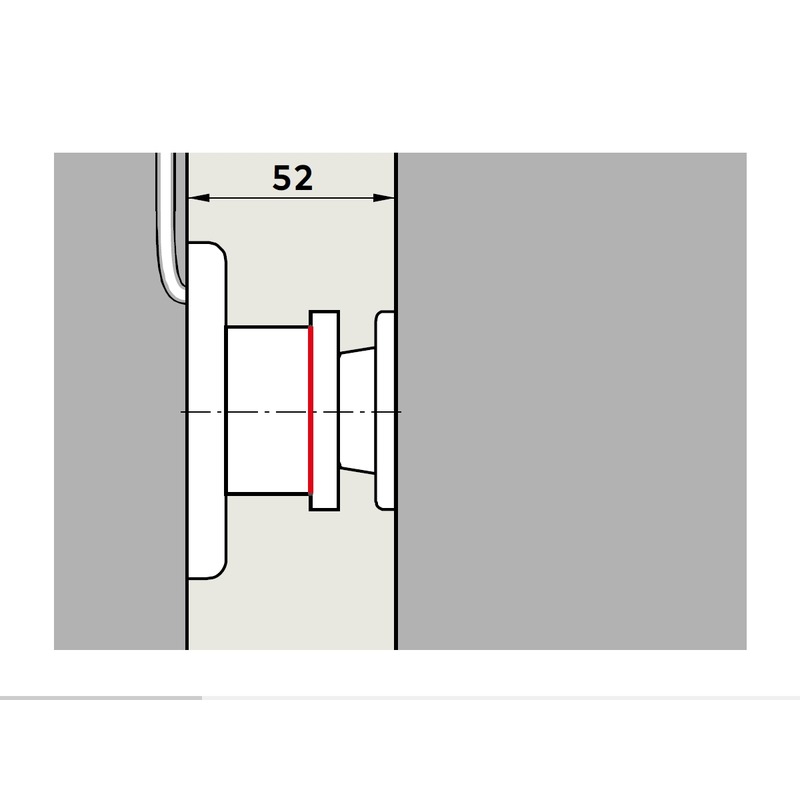

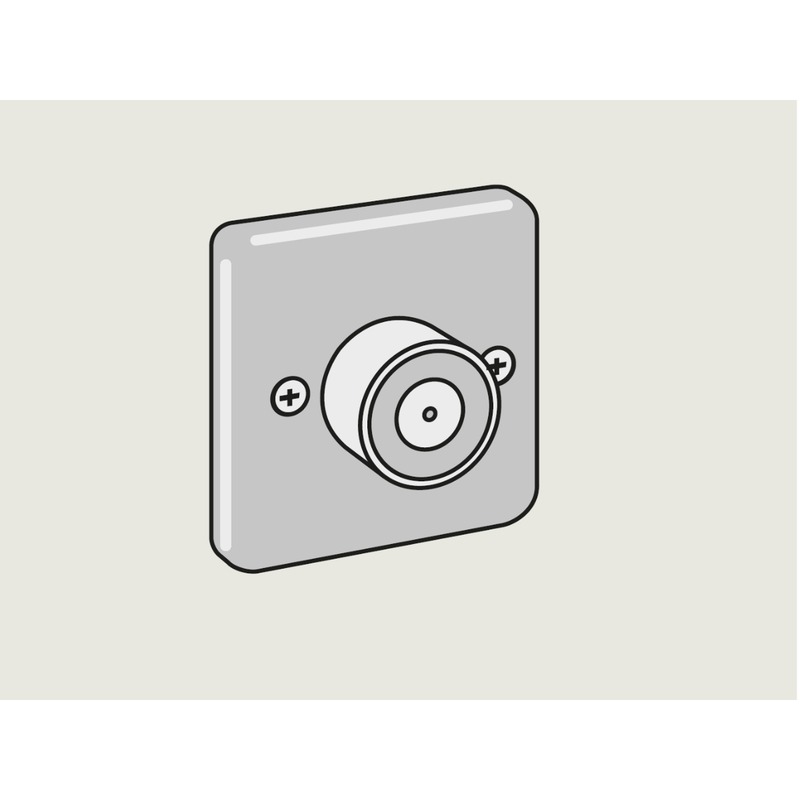

Dorma EM 500 — Elektrohaftmagnet für Feststellanlagen, 400 N HaltekraftElektrohaftmagnet für Brandschutz-FeststellanlagenHaltekraft 400 N bei nur 1,5 W Leistungsaufnahme24 V AC/DC — Verpolschutz integriertDrei Varianten: G (Gelenkarm), U (Unterputz), A (Aufputz mit Taster)Bauaufsichtlich zugelassen vom DIBt für FeststellanlagenProduktbeschreibungDer Dorma EM 500 ist der Elektrohaftmagnet zum Feststellen von Brandschutztüren in Verbindung mit der dormakaba RMZ. Bei Rauchalarm, manueller Auslösung oder Stromausfall wird der Strom unterbrochen — die Tür schließt sicher durch die Kraft des Türschließers (Fail-Safe). Drei Bauformen decken alle Einbausituationen ab.Vorteile auf einen BlickHohe Haltekraft — 400 N — auch für schwere TürflügelEnergiesparend — nur 1,5 W LeistungsaufnahmeVerpolschutz — Schützt bei falschem AnschlussDrei Varianten — G/U/A — optimal für jede EinbausituationDIBt-zugelassen — Für den Einsatz in Feststellanlagen genehmigtUniversal-Spannung — 24 V AC oder DCVarianten der ReiheVarianteBauformEmpfohlen fürEM 500 GGelenkarm-HalterungUniversell — Aufputz oder BodenmontageEM 500 UUnterputzVerdeckter Einbau (Wand oder Boden)EM 500 AAufputz mit TasterMit integriertem Unterbrecher-DrucktasterTechnische DatenHaltekraft400 NBetriebsspannung24 V AC/DCLeistungsaufnahme1,5 WVerpolschutzIntegriertMaterial GehäuseKunststoff weißAnwendungFeststellanlagen für BrandschutztürenNormen & ZulassungenDIBt — bauaufsichtliche ZulassungDIN EN 1155 — FeststellvorrichtungenDIN EN 14637 — Elektrische FeststellanlagenCE-KonformitätMontage- und AnwendungshinweiseWichtig: Bei Einsatz an Brandschutztüren ist ein roter Handauslösetaster in unmittelbarer Nähe Pflicht (DIBt-Vorgabe). Der EM 500 wird über die dormakaba RMZ gesteuert — bei Rauchalarm, manueller Auslösung oder Stromausfall wird der Magnet stromlos geschaltet.Als Gegenstücke (Anker) stehen zur Verfügung: MAG-Anker mit Grundplatte (Art. 69020110) oder MAW-Anker mit Winkelverstellung (Art. 69020111).Häufige FragenBrauche ich eine RMZ?Ja. Der EM 500 wird über eine dormakaba Rauchmeldezentrale gesteuert. Ohne RMZ kein normkonformer Betrieb an einer Brandschutztür.Was ist der Unterschied zwischen G, U und A?EM 500 G = Gelenkarm-Halterung (universell, häufigste Wahl). EM 500 U = verdeckter Unterputzeinbau. EM 500 A = Aufputz mit integriertem Drucktaster (manuelle Auslösung direkt am Magneten).Welche Gegenplatte passt?MAG-Anker (Grundplatte) oder MAW-Anker (mit Winkelverstellung) — abgestimmt auf Tür/Wand-Geometrie.Ist der rote Handauslösetaster Pflicht?Ja — DIBt-Vorgabe. Er muss in unmittelbarer Nähe der Feststellanlage angebracht sein und ermöglicht die manuelle Auslösung im Notfall.Wie viele Varianten sind in dieser Bestellung enthalten?Eine Variante pro Bestellung. Wählen Sie über die Variantenauswahl die passende Bauform (G, U oder A). 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: DORMA RM-N Rauchmelder (für Feststellanlagen mit RMZ) (Art.-Nr. 64830900)

Dorma EM 500 — Elektrohaftmagnet für Feststellanlagen, 400 N HaltekraftElektrohaftmagnet für Brandschutz-FeststellanlagenHaltekraft 400 N bei nur 1,5 W Leistungsaufnahme24 V AC/DC — Verpolschutz integriertDrei Varianten: G (Gelenkarm), U (Unterputz), A (Aufputz mit Taster)Bauaufsichtlich zugelassen vom DIBt für FeststellanlagenProduktbeschreibungDer Dorma EM 500 ist der Elektrohaftmagnet zum Feststellen von Brandschutztüren in Verbindung mit der dormakaba RMZ. Bei Rauchalarm, manueller Auslösung oder Stromausfall wird der Strom unterbrochen — die Tür schließt sicher durch die Kraft des Türschließers (Fail-Safe). Drei Bauformen decken alle Einbausituationen ab.Vorteile auf einen BlickHohe Haltekraft — 400 N — auch für schwere TürflügelEnergiesparend — nur 1,5 W LeistungsaufnahmeVerpolschutz — Schützt bei falschem AnschlussDrei Varianten — G/U/A — optimal für jede EinbausituationDIBt-zugelassen — Für den Einsatz in Feststellanlagen genehmigtUniversal-Spannung — 24 V AC oder DCVarianten der ReiheVarianteBauformEmpfohlen fürEM 500 GGelenkarm-HalterungUniversell — Aufputz oder BodenmontageEM 500 UUnterputzVerdeckter Einbau (Wand oder Boden)EM 500 AAufputz mit TasterMit integriertem Unterbrecher-DrucktasterTechnische DatenHaltekraft400 NBetriebsspannung24 V AC/DCLeistungsaufnahme1,5 WVerpolschutzIntegriertMaterial GehäuseKunststoff weißAnwendungFeststellanlagen für BrandschutztürenNormen & ZulassungenDIBt — bauaufsichtliche ZulassungDIN EN 1155 — FeststellvorrichtungenDIN EN 14637 — Elektrische FeststellanlagenCE-KonformitätMontage- und AnwendungshinweiseWichtig: Bei Einsatz an Brandschutztüren ist ein roter Handauslösetaster in unmittelbarer Nähe Pflicht (DIBt-Vorgabe). Der EM 500 wird über die dormakaba RMZ gesteuert — bei Rauchalarm, manueller Auslösung oder Stromausfall wird der Magnet stromlos geschaltet.Als Gegenstücke (Anker) stehen zur Verfügung: MAG-Anker mit Grundplatte (Art. 69020110) oder MAW-Anker mit Winkelverstellung (Art. 69020111).Häufige FragenBrauche ich eine RMZ?Ja. Der EM 500 wird über eine dormakaba Rauchmeldezentrale gesteuert. Ohne RMZ kein normkonformer Betrieb an einer Brandschutztür.Was ist der Unterschied zwischen G, U und A?EM 500 G = Gelenkarm-Halterung (universell, häufigste Wahl). EM 500 U = verdeckter Unterputzeinbau. EM 500 A = Aufputz mit integriertem Drucktaster (manuelle Auslösung direkt am Magneten).Welche Gegenplatte passt?MAG-Anker (Grundplatte) oder MAW-Anker (mit Winkelverstellung) — abgestimmt auf Tür/Wand-Geometrie.Ist der rote Handauslösetaster Pflicht?Ja — DIBt-Vorgabe. Er muss in unmittelbarer Nähe der Feststellanlage angebracht sein und ermöglicht die manuelle Auslösung im Notfall.Wie viele Varianten sind in dieser Bestellung enthalten?Eine Variante pro Bestellung. Wählen Sie über die Variantenauswahl die passende Bauform (G, U oder A). 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: DORMA RM-N Rauchmelder (für Feststellanlagen mit RMZ) (Art.-Nr. 64830900)

Dorma EM 500 — Elektrohaftmagnet für Feststellanlagen, 400 N HaltekraftElektrohaftmagnet für Brandschutz-FeststellanlagenHaltekraft 400 N bei nur 1,5 W Leistungsaufnahme24 V AC/DC — Verpolschutz integriertDrei Varianten: G (Gelenkarm), U (Unterputz), A (Aufputz mit Taster)Bauaufsichtlich zugelassen vom DIBt für FeststellanlagenProduktbeschreibungDer Dorma EM 500 ist der Elektrohaftmagnet zum Feststellen von Brandschutztüren in Verbindung mit der dormakaba RMZ. Bei Rauchalarm, manueller Auslösung oder Stromausfall wird der Strom unterbrochen — die Tür schließt sicher durch die Kraft des Türschließers (Fail-Safe). Drei Bauformen decken alle Einbausituationen ab.Vorteile auf einen BlickHohe Haltekraft — 400 N — auch für schwere TürflügelEnergiesparend — nur 1,5 W LeistungsaufnahmeVerpolschutz — Schützt bei falschem AnschlussDrei Varianten — G/U/A — optimal für jede EinbausituationDIBt-zugelassen — Für den Einsatz in Feststellanlagen genehmigtUniversal-Spannung — 24 V AC oder DCVarianten der ReiheVarianteBauformEmpfohlen fürEM 500 GGelenkarm-HalterungUniversell — Aufputz oder BodenmontageEM 500 UUnterputzVerdeckter Einbau (Wand oder Boden)EM 500 AAufputz mit TasterMit integriertem Unterbrecher-DrucktasterTechnische DatenHaltekraft400 NBetriebsspannung24 V AC/DCLeistungsaufnahme1,5 WVerpolschutzIntegriertMaterial GehäuseKunststoff weißAnwendungFeststellanlagen für BrandschutztürenNormen & ZulassungenDIBt — bauaufsichtliche ZulassungDIN EN 1155 — FeststellvorrichtungenDIN EN 14637 — Elektrische FeststellanlagenCE-KonformitätMontage- und AnwendungshinweiseWichtig: Bei Einsatz an Brandschutztüren ist ein roter Handauslösetaster in unmittelbarer Nähe Pflicht (DIBt-Vorgabe). Der EM 500 wird über die dormakaba RMZ gesteuert — bei Rauchalarm, manueller Auslösung oder Stromausfall wird der Magnet stromlos geschaltet.Als Gegenstücke (Anker) stehen zur Verfügung: MAG-Anker mit Grundplatte (Art. 69020110) oder MAW-Anker mit Winkelverstellung (Art. 69020111).Häufige FragenBrauche ich eine RMZ?Ja. Der EM 500 wird über eine dormakaba Rauchmeldezentrale gesteuert. Ohne RMZ kein normkonformer Betrieb an einer Brandschutztür.Was ist der Unterschied zwischen G, U und A?EM 500 G = Gelenkarm-Halterung (universell, häufigste Wahl). EM 500 U = verdeckter Unterputzeinbau. EM 500 A = Aufputz mit integriertem Drucktaster (manuelle Auslösung direkt am Magneten).Welche Gegenplatte passt?MAG-Anker (Grundplatte) oder MAW-Anker (mit Winkelverstellung) — abgestimmt auf Tür/Wand-Geometrie.Ist der rote Handauslösetaster Pflicht?Ja — DIBt-Vorgabe. Er muss in unmittelbarer Nähe der Feststellanlage angebracht sein und ermöglicht die manuelle Auslösung im Notfall.Wie viele Varianten sind in dieser Bestellung enthalten?Eine Variante pro Bestellung. Wählen Sie über die Variantenauswahl die passende Bauform (G, U oder A). 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: DORMA RM-N Rauchmelder (für Feststellanlagen mit RMZ) (Art.-Nr. 64830900)

Türdrücker Modell 124 für 9mm Vierkant (FS) EN 179 Für Rohrrahmentüren mit ovaler oder rechteckiger Rosette Türdrücker Modell 124 aus Aluminium oder Edelstahl mit ovaler oder rechteckiger Rosette, geeignet für Rohrtürrahmen. - mit Ansatzstück - mit 9 mm Vierkantloch (FS) EN 179 - Rückstellmechanismus - mit verdeckten Anschraublöchern - fest drehbar gelagert - aus Aluminium oder Edelstahl - für Rohrtürrahmen - mit ovaler oder rechteckiger Rosette   Art.-Nr. Rosette Material/Oberfläche 02.124.2100.112  oval Aluminium E4/C-0 eloxiert 02.124.2100.152  oval Aluminium E4/C-34 eloxiert 02.124.2100.255  oval Aluminium RAL 9016 pulverbeschichtet 02.124.2100.426  oval  Edelstahl V2A, matt gebürstet 02.124.2200.112  rechteckig Aluminium E4/C-0 eloxiert 02.124.2200.152  rechteckig Aluminium E4/C-34 eloxiert 02.124.2200.255  rechteckig Aluminium RAL 9016 pulverbeschichtet 02.124.2200.426  rechteckig  Edelstahl V2A, matt gebürstet

Hekatron THM 425 Türhaftmagnet Das Hekatron THM 425 Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Tür-/Torhaftmagnet, runde Bauform Ø 65 mm Haftkraft 686 N bei 24 V DC, Stromaufnahme 63 mA Verdeckte Anschlussklemmen, Freilaufdiode + Verpolschutz Passende Ankerplatten: ASS 65 (flach) oder AFS 65 (Winkel) Universell einsetzbar – in allen DIBt-Bauartgenehmigungen gelistet Türhaftmagnet THM 425 für Tür und Tor Der THM 425 ist die runde Standard-Bauform für Brand- und Rauchschutzabschlüsse. Mit 686 N Haftkraft hat er deutlich mehr Reserven als der THM 413 – dadurch eignet er sich auch für stärker eingestellte Türschließer, für Außentüren oder für den Toreinsatz mit moderater Schließkraft. Die runde Form mit verdeckten Anschlussklemmen wirkt zurückhaltend und passt auf praktisch jede Wandsituation. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an Hekatron-Zentralen. Bei stromlosem Zustand (Alarm, Netzausfall, Handauslösung) gibt der Magnet die Ankerplatte frei, die Tür schließt durch den Türschließer. Technische Daten EigenschaftWert MontageortWand, optional Boden Haftkraft686 N Betriebsspannung24 V DC Stromaufnahme63 mA MagnetdurchmesserØ 65 mm SchutzartIP 40 Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz Passende AnkerplattenASS 65 (flach) oder AFS 65 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Magnet-Ankerplatten-Zuordnung Die Größe der Ankerplatte muss zum Magneten passen. Bei abweichendem Wandwinkel oder bei Sanierung mit nicht fluchtender Tür empfiehlt sich die flexible Winkelplatte AFS: MagnetStandard-PlatteWinkelplatteSchwenkbereich AFS THM 413 / 439ASS 55AFS 55±60° THM 425ASS 65AFS 65±60° THM 425-1ASS 75AFS 75±60° Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 425 Wann THM 425 statt THM 413 oder 439?Wenn Sie mehr Haftreserve brauchen oder einen runden, kompakten Magneten ohne schwenkbaren Arm einsetzen wollen. Für Sanierungen mit ungünstigen Wand-Tür-Geometrien ist allerdings der THM 439 mit schwenkbarem Kopf flexibler. Geht der THM 425 auch für Brandschutztore?Ja, für Drehflügeltore mit moderater Schließkraft. Bei größeren Toren oder Schiebetoren empfehlen wir den THM 425-1 mit 1.372 N. Welche Ankerplatte ist sinnvoller, ASS 65 oder AFS 65?ASS 65 für Standard-Einbau (Tür und Wand fluchten). AFS 65 immer dann, wenn Tür und Wand schräg zueinander stehen, z. B. bei Bestandsbauten oder T-Anschlüssen. Welche Zentrale steuert den THM 425?Alle Hekatron-Zentralen – FSZ Basis/Pro/Kompakt sowie RSZ Kompakt. Den Strombedarf (63 mA) bei der Auslegung des Strombudgets der Zentrale berücksichtigen. Was leistet die Freilaufdiode?Sie lädt die Induktionsenergie der Spule beim Abschalten kurz und schützt damit die Schaltrelais der Zentrale. Verlängert die Lebensdauer der gesamten Anlage. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron THM 425-1 Türhaftmagnet Das Hekatron THM 425-1 Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Tor-Haftmagnet mit hoher Haftkraft (1.372 N) Magnetdurchmesser Ø 70 mm, baugleich mit THM 425, aber stark dimensioniert Für schwere Brandschutztore und stark eingestellte Türschließer Passende Ankerplatte: AFS 75 als Winkelplatte (Standard ASS 75 separat) Verdeckte Klemmen, Verpolschutz, Freilaufdiode Tor-Haftmagnet THM 425-1 mit 1.372 N Der THM 425-1 ist die verstärkte Variante des THM 425. Mit 1.372 N Haftkraft und einem auf 70 mm vergrößerten Magnetdurchmesser ist er die richtige Wahl, wenn Standard-Türhaftmagnete an ihre Grenzen kommen: schwere Drehflügeltore, Schiebetore mit Auflaufkraft oder Türschließer, die für hohe Schließklasse (z. B. EN 7) eingestellt sind. Trotz der höheren Haltekraft bleibt der Magnet kompakt und zurückhaltend. Verdeckte Anschlussklemmen, Freilaufdiode und Verpolschutz wie beim THM 425. Versorgung über jede Hekatron-Zentrale. Technische Daten EigenschaftWert Haftkraft1.372 N Betriebsspannung24 V DC MagnetdurchmesserØ 70 mm Bauformrund, verdeckte Klemmen SchutzartIP 40 SchutzelementeFreilaufdiode + Verpolschutz Passende Ankerplatte (Winkel)AFS 75 Passende Ankerplatte (Standard)ASS 75 (separat erhältlich) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Wann THM 425, wann THM 425-1? KriteriumTHM 425THM 425-1 Haftkraft686 N1.372 N MagnetdurchmesserØ 65 mmØ 70 mm StandardplatteASS 65ASS 75 WinkelplatteAFS 65AFS 75 EinsatzTüren, leichte ToreSchwere Tore, hohe Schließklasse Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 425-1 Wofür brauche ich die höhere Haftkraft?Bei Brandschutztoren mit großen Flügeln, bei Türschließern in hoher EN-Schließklasse oder wenn Wind-/Sogkräfte am Magneten ziehen. Passt eine ASS 65 auch zum THM 425-1?Nein. Ankerplatte und Magnet müssen vom Durchmesser zueinander passen. Für den 70-mm-Magneten zwingend ASS 75 oder AFS 75. Ist der THM 425-1 stromsparender als zwei kleine Magnete?Ja – ein THM 425-1 zieht weniger Strom als zwei parallel geschaltete THM 425. Wichtig für das Strombudget kleinerer Zentralen wie der FSZ Kompakt. Welche Zentrale ist sinnvoll für Tor-Anwendungen?Wir empfehlen die FSZ Basis oder FSZ Pro. Die FSZ Pro hat zusätzlich den Anschluss für den TSG 100 Torsignalgeber, der den Schließvorgang akustisch und optisch ankündigt. Wie lange hält der Magnet?Bei normalem Betrieb über 20 Jahre. Wartung jährlich nach DIN 14677, Sichtprüfung der Ankerfläche bei jedem Servicedurchgang. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

GEZE Haftgegenplatte mit Gelenk Die GEZE Haftgegenplatte mit Gelenk ist eine ferromagnetische Gegenplatte für GEZE Türhaftmagnete 24 V DC mit beweglich gelagerter Haftfläche. Das Gelenk gleicht Winkel- und Richtungsabweichungen aus, sodass die Platte sich auch bei schiefen Türen oder schräg montierten Magneten plan an die Magnetfläche legt – Teil einer Feststellanlage nach DIN EN 1155. Haftgegenplatte mit Kippgelenk Gleicht Winkel- und Richtungsabweichungen aus Für schiefe Türen, unebene Böden, schräg sitzende Magnete Kompatibel mit allen GEZE Haftmagneten 24 V DC Die leistungsstärkste Gegenplatten-Variante – deckt auch Federpuffer-Anwendungen ab Für schiefe Türen und schräge Einbauten Manchmal reicht auch eine Federung nicht aus: Wenn das Türblatt nicht senkrecht steht, der Boden sich geneigt hat oder der Magnet nicht in perfekter Flucht zur Türebene liegt, kann auch eine federnde Platte keinen vollflächigen Kontakt herstellen. Die Lösung: eine bewegliche Lagerung der Haftfläche – das Gelenk. Die GEZE Haftgegenplatte mit Gelenk kippt sich in die Magnetebene. Sie gleicht nicht nur Unebenheiten (wie der Federpuffer 115955) aus, sondern auch Winkel- und Richtungsabweichungen. Die Platte legt sich flächig an den Magneten und nutzt die Haltekraft voll. Besonders sinnvoll in Altbauten mit Setzungen, bei Türen mit ausgeschlagenen Bändern oder wenn Fachmontage aus Platzgründen nicht optimal möglich ist. Technische Daten Spezifikation und Kompatibilität TypHaftgegenplatte mit Gelenk (Kippausgleich) Materialferromagnetischer Stahl, gelenkig gelagerte Haftfläche AusgleichWinkel- und Richtungsabweichungen Montageverschraubt am Türblatt Kompatibel mitGEZE Haftmagnet 115830, 115829M, 115951 (24 V DC) Einsatzschiefe Türen, Altbauten, Sondermontagen NormTeil einer Feststellanlage nach DIN EN 1155 ArtikelOriginal GEZE / MK-Artikelnummer 115956 Häufige Fragen Federpuffer (115955) oder Gelenk – welche Variante?Federpuffer gleicht parallele Unebenheiten aus (kleiner Spalt, leichte Höhendifferenz). Das Gelenk gleicht Winkel- und Richtungsabweichungen aus (Tür steht schief, Magnet sitzt schräg). Im Zweifel ist das Gelenk die sicherere Wahl – es deckt beide Fälle ab. Typische Einsatzfälle für die Gelenk-Variante?Altbauten mit Bodensetzungen, Türen mit ausgeschlagenen Bändern, Flurtüren mit windbedingter Bewegung, Einbausituationen mit schräg montiertem Magnet aus Platzgründen. Hält die Gelenk-Variante genauso stark wie eine starre Platte?Ja. Sobald sich die Platte in die Magnetebene gedreht hat und plan aufliegt, wird die volle Haltekraft erreicht. Bei nicht-fluchtenden Türen in der Praxis sogar besser als eine starre Platte. Mit welchen GEZE-Haftmagneten ist sie kompatibel?Mit allen GEZE-Türhaftmagneten 24 V DC: 115830 Grundmodell, 115829M Wandmontage, 115951 Bodenmontage. Das Gelenk arbeitet unabhängig vom konkreten Magnetmodell. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: Haftmagnet (an Wand oder Boden) und Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.BesonderheitHaftmagnet Grundmodell115830Basis-Elektromagnet 24 V DC, flexible MontageTürhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz-MontageHaftmagnet Bodenmontage115951Aluminiumgehäuse, Bodenkonsole, geschütztHaftgegenplatte Standard115954Plan, starr, fester Sitz am TürblattHaftgegenplatte Federpuffer115955Gefedert, gleicht Bautoleranzen ausHaftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus (dieses Produkt) 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Hekatron AFS 55 - Winkelankerplatte Das Hekatron AFS 55 - Winkelankerplatte ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Flexible Winkelankerplatte Ø 55 mm Schwenkbereich ±60° – für schiefe oder abweichende Türsituationen Passend zu THM 413 und allen THM 439-Varianten (185/335/485) Ideal für Bestandsbauten, Sanierungen, T-Anschlüsse Winkelankerplatte AFS 55 für extreme Einstellung Die Hekatron AFS 55 ist die flexible Variante zur Standardplatte ASS 55. Sie ist in einem großen Schwenkbereich von ±60° einstellbar und gleicht damit Türsituationen aus, in denen Türblatt und Wandebene nicht plan zueinander stehen – typisch bei Sanierungen, abgesetzten Wandkonsolen, Schrägwänden oder T-Anschlüssen. Die AFS 55 wird am Türblatt verschraubt und schwenkt sich beim Andocken passgenau auf die Magnetfläche. So bleibt die volle Haftkraft erhalten, auch wenn der Türschließweg nicht ganz exakt fluchtet. Werkstoffe: Stahl verzinkt, Magnetfläche feinbearbeitet. Zu welchem Magneten passt AFS 55? MagnetHaftkraftBauformAFS 55 THM 413490 NBodenmagnet rundpassend THM 439/185490 Nschwenkbar 185 mmpassend THM 439/335490 Nschwenkbar 335 mmpassend THM 439/485490 Nschwenkbar 485 mmpassend Für THM 425 (Ø 65 mm) bitte AFS 65 verwenden, für THM 425-1 (Ø 70 mm) die AFS 75. ASS 55 oder AFS 55? KriteriumASS 55AFS 55 Bauformflache StandardplatteWinkelplatte mit Gelenk Schwenkbereich±20°±60° EinsatzTür und Wand fluchtenschiefe Tür, Sanierung Preisgünstigeretwas höher Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur AFS 55 Wann brauche ich AFS statt ASS?Wenn Tür und Magnetfläche nicht parallel zueinander stehen. Bei Sanierungen ist das fast immer der Fall – der Schwenkbereich der AFS gleicht Schiefstellungen bis ±60° sauber aus. Welche Magnete passen zur AFS 55?Alle Hekatron-Magnete mit Ø 55 mm: THM 413 und die komplette THM 439-Serie (185/335/485 mm). Bleibt die volle Haftkraft erhalten?Ja, sofern die Schwenkstellung passgenau ist. Beim Andocken muss die Ankerplatte plan auf der Magnetfläche aufliegen – dann sind die vollen 490 N verfügbar. Wie wird die AFS montiert?Mit zwei Holzschrauben am Türblatt (im Lieferumfang). Vor dem Festziehen testweise an den Magneten andocken und Schwenkstellung prüfen. Muss die AFS 55 gewartet werden?Sicht- und Funktionsprüfung jährlich nach DIN 14677. Magnetfläche ggf. mit weichem Tuch reinigen, Gelenk auf Leichtgängigkeit prüfen. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder
