GEZE R-ISM-Gleitschiene TS 5000

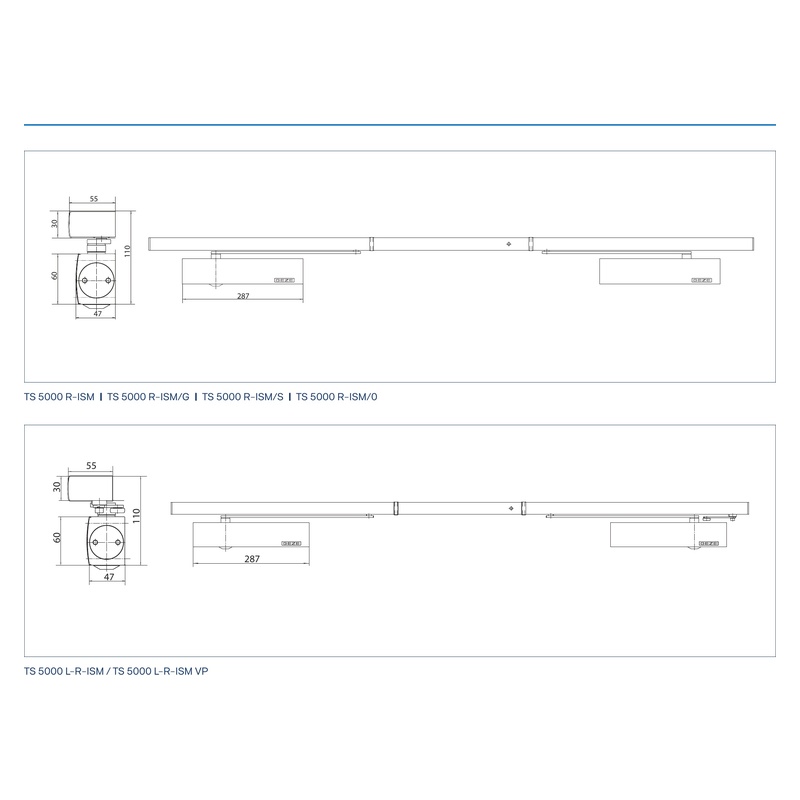

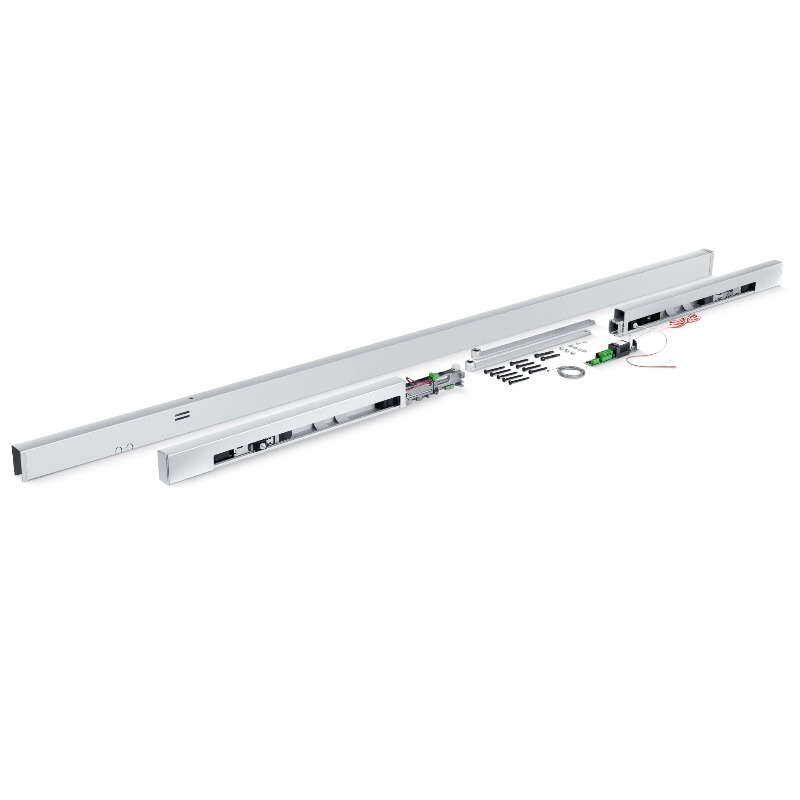

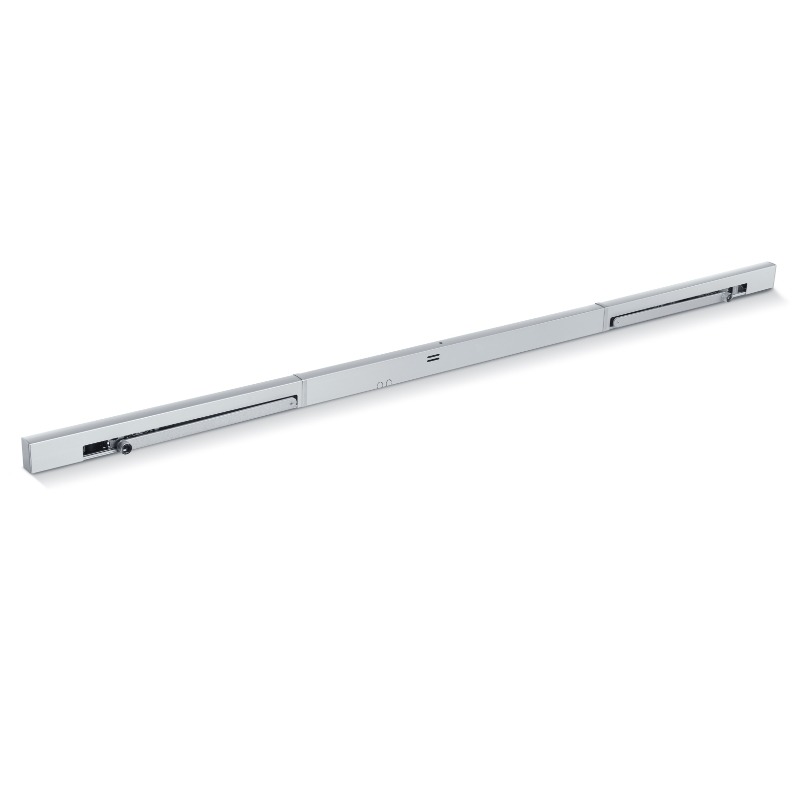

GEZE R-ISM-Gleitschiene TS 5000Durchgehende Gleitschiene mit integriertem Rauchschalter, Rauchschalterzentrale (RSZ) und mechanischer Schließfolgeregelung für zweiflügelige Brandschutztüren, 230V AC, silberfarbig Kurz & KnappDurchgehende Gleitschiene mit integriertem Rauchschalter, RSZ und SchließfolgeregelungMacht aus zwei GEZE TS 5000 eine autarke Feststellanlage (FSA Typ 1 nach DIN 14677)230V AC / 50 Hz Netzanschluss — keine externe Zentrale erforderlichAbmessungen: 2740 × 55 × 30 mm (Überlänge: 3140 mm verfügbar)Feststellbereich 80°–130°, beidseitig (Gang- und Standflügel)Verschmutzungsanzeige und Alarmschwellennachführung integriertPotenzialfreier Kontakt zur Einbindung in GebäudeleittechnikBandabstand: 1500–2800 mm (Überlänge bis 3200 mm)Rauchschalter-Tausch nach 8 Jahren (DIN 14677) GEZE R-ISM-Gleitschiene — Feststellanlage in einer SchieneDie GEZE R-ISM-Gleitschiene verwandelt zwei einzelne GEZE TS 5000 Türschließer in eine vollständige, autarke Feststellanlage (FSA Typ 1 nach DIN 14677). Rauchschalter, Rauchschalterzentrale (RSZ), elektrische Feststellung und mechanische Schließfolgeregelung sind in einer durchgehenden Gleitschiene (2740 × 55 × 30 mm) vereint.Die Gleitschiene arbeitet mit 230V AC / 50 Hz. Eine externe Zentrale oder separate Rauchmelder sind nicht erforderlich. Bei Rauchentwicklung löst der integrierte Rauchschalter über die RSZ die Feststellung aus — die Tür schließt selbstständig mit korrekter Schließfolge (Standflügel vor Gangflügel).Die R-ISM-Gleitschiene ist die kompakteste Lösung für Feststellanlagen an zweiflügeligen Brandschutztüren. Im Vergleich zur E-ISM-Gleitschiene (24V DC, externe Komponenten) entfällt die separate Verdrahtung von Rauchmeldern und RSZ. Technische DatenEigenschaftWertTypR-ISM-Gleitschiene (Bandseite)Für Türschließer2× GEZE TS 5000FSA-TypTyp 1 nach DIN 14677 (autark)Spannungsversorgung230V AC / 50 HzAbmessungen (B × H × T)2740 × 55 × 30 mmÜberlänge (B × H × T)3140 × 55 × 30 mmBandabstand min.1500 mmBandabstand max.2800 mm (Überlänge 3200 mm)Gangflügelbreite min.875 mmStandflügelbreite min.400 mmFeststellbereich80°–130° (beidseitig)RauchschalterIntegriertRauchschalterzentrale (RSZ)IntegriertSchließfolgeregelungMechanisch (ISM), integriertVerschmutzungsanzeigeJaAlarmschwellennachführungJaPotenzialfreier KontaktJa (Abfrage Offenhaltung)Zusätzliche RauchmelderAnschließbarOberflächeSilberfarbig (RAL 9006 ähnlich)EinsatzortNur InnenwändeRauchschalter-Tauschzyklus8 Jahre (DIN 14677) KompatibilitätKomponenteDetailsTürschließer2× GEZE TS 5000 (Art. 027333) — identisch zu ISM und E-ISMMontageplatteR-ISM-Montageplatte (Art. 118690) — Pflicht bei BrandschutztürenHandauslösetasterAS 500 (Art. 116266) — normativ vorgeschriebenFunkmodulGC 171 (Art. 163051) für kabellose AnbindungNachrüstung von ISM auf R-ISM: Gleitschiene tauschen, Montageplatte tauschen (118702 → 118690), 230V AC Anschluss verlegen. Neuabnahme durch autorisierte Fachkraft erforderlich. R-ISM-Gleitschienen-VariantenVarianteFeststellungArt.-Nr. (silber)R-ISMBeidseitig (Gang- + Standflügel)115614R-ISM/GNur Gangflügel115619R-ISM/SNur Standflügel160545R-ISM/0Ohne Feststellung (nur Überwachung)160543R-ISM ÜberlängeBeidseitig, bis 3200 mm Bandabstand115626 Normen & ZulassungenDIN EN 1155 — Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637 — Feststellanlagen für Feuer-/RauchschutztürenDIN 14677-1 — Instandhaltung von FeststellanlagenDIN 14677-2 — Anforderungen an die FachkraftEN 54-7 — Optische RauchschalterDIBt-Bauartgenehmigung — als Teil des GEZE FA GC 150 Systems Wartung und PrüfintervalleIntervallPrüfungDurchführungMonatlichFunktionsprüfung mit PrüfaerosolEingewiesene PersonJährlichVollständige FachprüfungFachkraft nach DIN 14677-2TauschzyklenKomponenteTauschzyklusIntegrierter Rauchschalter8 Jahre (DIN 14677)Der Rauchschalter kann nicht gereinigt oder geöffnet werden. Bei Ansprechen der Verschmutzungsanzeige ist ein Austausch erforderlich. Häufig gestellte FragenWas ist in der R-ISM-Gleitschiene integriert?Rauchschalter, Rauchschalterzentrale (RSZ), elektrische Feststellung und mechanische Schließfolgeregelung — alles in einer Schiene. Es werden keine externen Komponenten benötigt.Welche Türschließer passen zur R-ISM-Gleitschiene?Zwei GEZE TS 5000 (Art. 027333). Die Schließer sind identisch zu den Versionen für ISM und E-ISM.Was ist der Unterschied zwischen R-ISM und E-ISM?R-ISM: Rauchschalter und RSZ in der Gleitschiene integriert (230V AC, autark). E-ISM: externe RSZ und Rauchmelder erforderlich (24V DC). R-ISM ist kompakter, E-ISM flexibler bei der Rauchmelder-Platzierung.Brauche ich die R-ISM-Montageplatte?Ja. Die Montageplatte R-ISM (Art. 118690) ist bei Feuer- und Rauchschutztüren zwingend erforderlich. Sie ist nicht identisch mit der ISM/E-ISM-Montageplatte (Art. 118702).Wann muss der Rauchschalter getauscht werden?Nach 8 Jahren gemäß DIN 14677. Der Rauchschalter kann nicht gereinigt oder geöffnet werden. Die Verschmutzungsanzeige warnt rechtzeitig.Kann ich von einer ISM-Gleitschiene auf R-ISM umrüsten?Ja. Gleitschiene tauschen, Montageplatte tauschen (118702 → 118690), 230V AC Anschluss verlegen. Die Türschließer (2× TS 5000) bleiben. Neuabnahme durch autorisierte Fachkraft erforderlich.Welche R-ISM-Variante brauche ich?R-ISM (115614): Feststellung beidseitig (Standard). R-ISM/G: nur Gangflügel. R-ISM/S: nur Standflügel. R-ISM/0: keine Feststellung, nur Rauchüberwachung + Schließfolgeregelung.

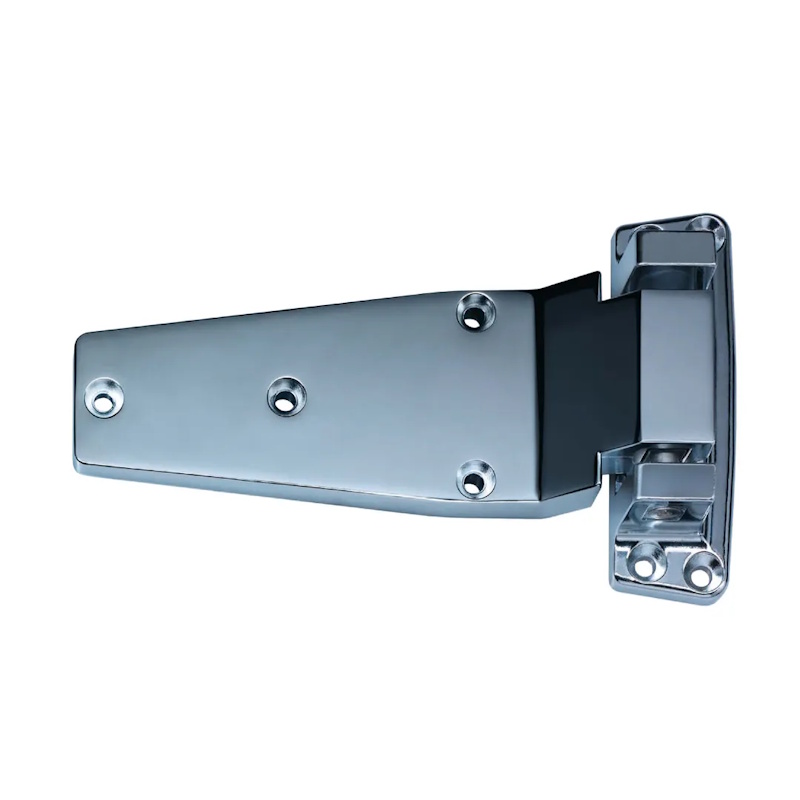

Lappenscharnier RETROFLEX für Kühlraumtüren mit 50 kg TragkraftRobustes STUV Lappenscharnier für Kühlraumtüren aus verchromtem Zink-Druckguss mit bis zu 50 kg Tragkraft – ideal für den Innen- und Außeneinsatz.Das Lappenscharnier von STUV besteht aus stabilem Zink-Druckguss mit verchromter Oberfläche und ist für Türen mit einem Gewicht von bis zu 50 kg ausgelegt. Es eignet sich für den Einsatz in Kühlräumen sowie in anderen Bereichen mit erhöhten mechanischen Anforderungen. Die Konstruktion erlaubt eine zuverlässige und dauerhafte Funktion bei häufiger Nutzung.Das STUV Lappenscharnier für Kühlraumtüren kombiniert klassisches Retro-Design mit moderner Belastbarkeit und hoher Verarbeitungsqualität. Gefertigt aus verchromtem Zink-Druckguss, eignet sich dieses robuste Scharnier ideal für anspruchsvolle Anwendungen im Innen- und Außenbereich – etwa in Kühlräumen, Technikbereichen oder industriellen Türen. Mit einer Tragkraft von bis zu 50 kg bietet das STUV Lappenscharnier zuverlässige Stabilität auch bei häufig genutzten Türen. Die hochwertige Chromoberfläche sorgt nicht nur für eine ansprechende Optik, sondern schützt das Material zusätzlich vor Korrosion und Abnutzung. Dank seiner präzisen Mechanik gewährleistet das Scharnier eine gleichmäßige, langlebige Türbewegung – selbst unter hoher Belastung.Eigenschaften:Für bündige, Falz- und aufliegende Türen mit Überschlag 24 mmSteigendZink-Druckguss verchromtFür RechtsanschlagFür innen und außenTragkraft bei 2 Scharnieren bis 50 kgÖffnungswinkel 180°Werkstoff ZAMAKEinsatzorte:KühlraumherstellerKühlfahrzeugeKühlbeschlaghandelMetall-/TürenbauKühltürenhersteller
