STUV VARIOFLEX2 Abdeckkappe Kunststoff, schwarz
4,66 €*
inkl. MwSt
3,92 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "STUV VARIOFLEX2 Abdeckkappe Kunststoff, schwarz"
STUV VARIOFLEX2 Abdeckkappe Kunststoff, schwarz
Die STUV VARIOFLEX2 Abdeckkappe ist die Kunststoffkappe in Schwarz ähnlich RAL 9005, die den Scharnierbock des VARIOFLEX2 Systems nach dem Einstellen verschließt und dabei von einem Keil gegen unbeabsichtigtes Abziehen gesichert wird.

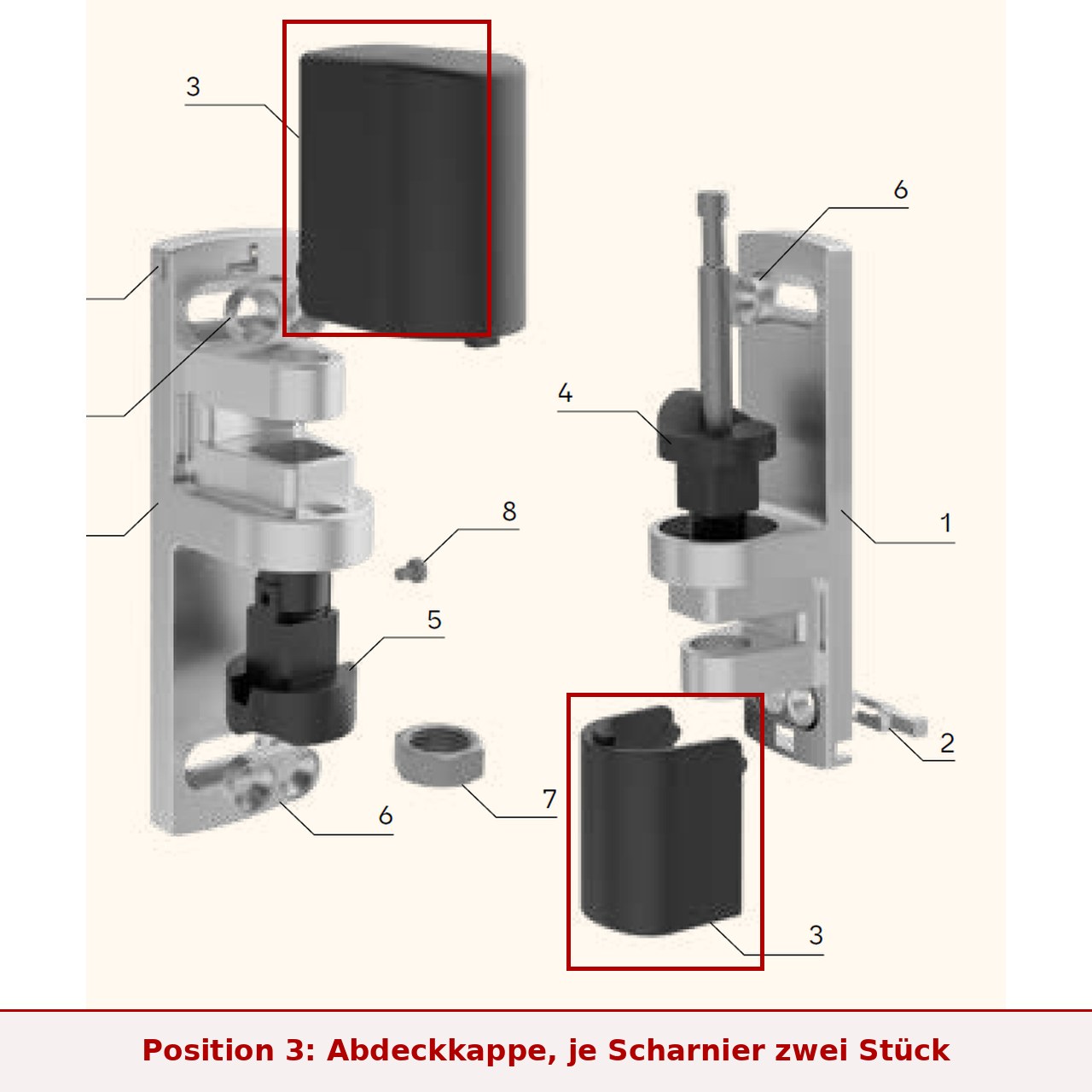

- Abdeckung für den VARIOFLEX2 Scharnierbock, je Scharnier zwei Stück
- Kunststoff, Schwarz ähnlich RAL 9005
- Mit Sicherung: wird über den Keil 3.52.0010.0 fixiert
- Abnehmbar für die Nachjustierung bei eingehängter Tür
- Einsatz von -40 °C bis +80 °C
Technische Daten
Spezifikation und Kompatibilität
| Artikelnummer | 3.52.0100.0 (STUV-Kennung V35201000) |
| Produktart | Abdeckkappe für VARIOFLEX2 Scharnierbock |
| Material | Kunststoff |
| Farbe | Schwarz, ähnlich RAL 9005 |
| Sicherung | über den Keil, Artikel 3.52.0010.0 |
| Bedarf | 2 Stück je Scharnier |
| Serie | VARIOFLEX2 Eckscharnier, modulares Baukastensystem |
| Hersteller | Steinbach & Vollmann GmbH (STUV), Heiligenhaus |
| Öffnungswinkel | 180° |
| Rastung | bei 120°, nur in der steigenden Ausführung |
| Einstellbarkeit | 3D: X ±2 mm, Y ±4 mm über die Sechskantmutter, Z ±2 mm |
| Türüberschlag | ab 49 mm, Drehpunkt 29 mm |
| Temperaturbereich | -40 °C bis +80 °C |
| Dauertest | 250.000 Zyklen bestanden |
| Konformität | RoHS und REACH konform |
Anwendung
Einsatzbereich und Auslegung
Anwendungsbereich: Sichtabdeckung und Ersatzteil an VARIOFLEX2 Scharnieren in Kühl- und Tiefkühlräumen. Die Kappe wird laut Montageanleitung als letzter Schritt aufgesetzt, nachdem die Tür eingehängt, gegen Ausheben gesichert und über die Sechskantmutter in der Höhe justiert wurde. Der Keil hält sie anschließend in Position. Weil die Kappe abnehmbar bleibt, lässt sich die Tür jederzeit nachjustieren, ohne das Scharnier zu demontieren. Beschädigte oder verfärbte Kappen können einzeln getauscht werden, das ist der Vorteil des modularen Aufbaus gegenüber einem geschlossenen Scharnier. Chlorhaltige und ätzende Reinigungsmittel sind zu vermeiden, sie greifen die Kunststoffoberfläche an.
Häufige Fragen
Wie viele Abdeckkappen brauche ich?
Zwei Stück je Scharnier, also vier Stück für eine Standardtür mit zwei Scharnieren. Jeder Scharnierbock wird von einer Kappe verschlossen. Im fertigen Paar VARIOFLEX2.Black sind die vier Kappen bereits enthalten, dieser Artikel deckt den Ersatzbedarf.
Wie wird die Kappe befestigt?
Die Kappe wird aufgesetzt und mit dem Keil 3.52.0010.0 gesichert. Werkzeug oder Schrauben sind dafür nicht nötig. Zum Nachjustieren der Tür ziehen Sie die Kappe wieder ab.
Gibt es die Kappe in anderen Farben?
Laut STUV-Datenblatt ist die Kappe in Schwarz ähnlich RAL 9005, in Weißaluminium lackiert RAL 9006, in Edelstahl-Design lackiert und in Grau ähnlich RAL 9006 erhältlich. Wir führen die schwarze Ausführung, die übrigen Farben fragen Sie bitte an.
Ist die Kappe mit dem älteren VARIOFLEX kompatibel?
Nein. Die Kappe gehört zur Serie VARIOFLEX2 mit der Artikelgruppe 3.52 und passt nicht auf die Scharnierböcke der ersten VARIOFLEX Generation aus der Gruppe 3.51.
Lieferumfang
- 1 Stück STUV VARIOFLEX2 Abdeckkappe Kunststoff, schwarz
