STUV VARIOFLEX2 Unterlegplatte 5 mm Kunststoff, schwarz
5,27 €*
inkl. MwSt
4,43 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "STUV VARIOFLEX2 Unterlegplatte 5 mm Kunststoff, schwarz"
STUV VARIOFLEX2 Unterlegplatte 5 mm Kunststoff, schwarz

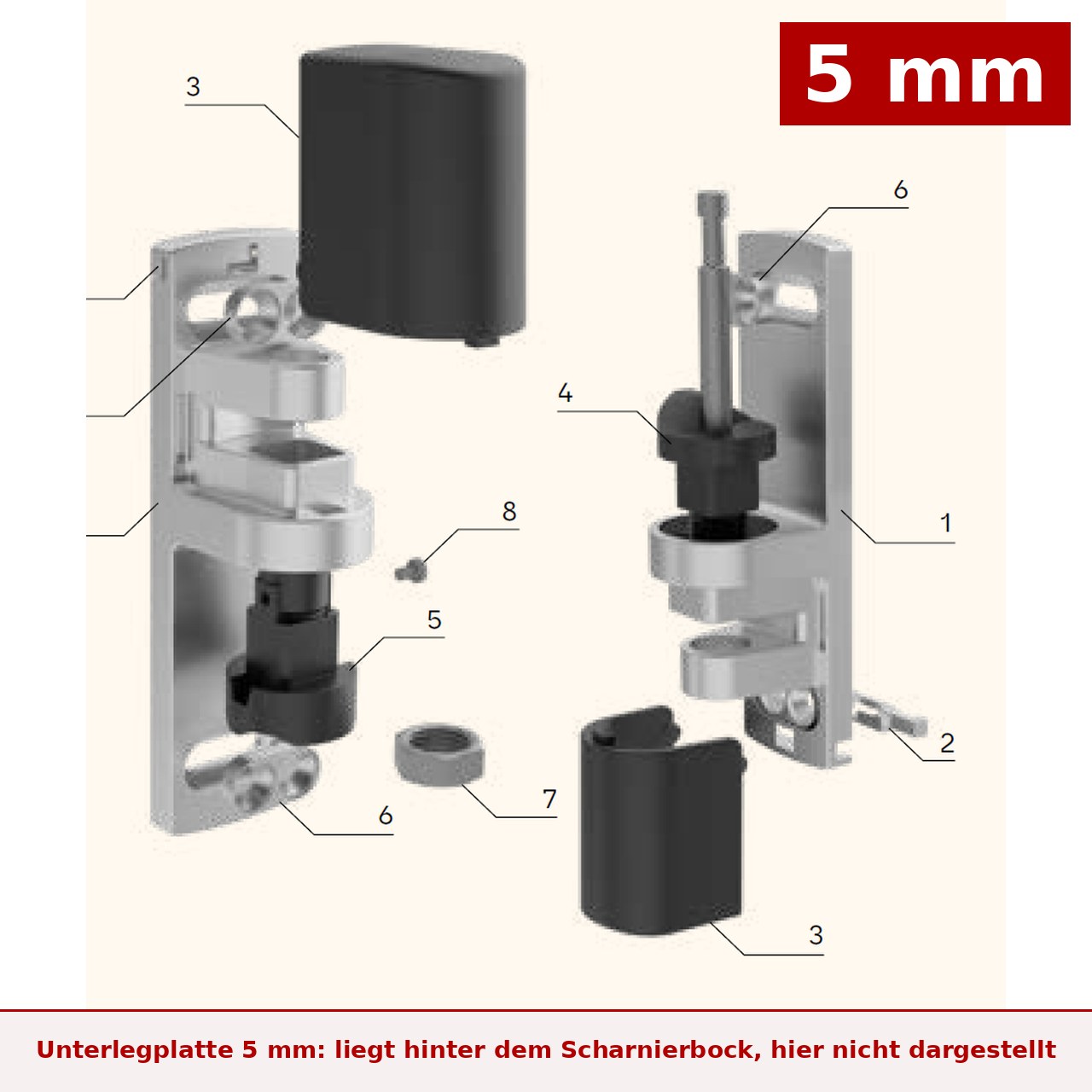

Die STUV VARIOFLEX2 Unterlegplatte 5 mm ist das Ausgleichsteil aus Kunststoff in Schwarz ähnlich RAL 9005, das beim VARIOFLEX2 Scharniersystem hinter den Scharnierbock gelegt wird und die Tür in der X- und Z-Richtung um 5 mm versetzt.
- Stärke 5 mm, gleicht Versatz in X- und Z-Richtung aus
- Kunststoff, Schwarz ähnlich RAL 9005
- Kommt zwischen Scharnierbock und Tür oder Rahmen
- Wird vor dem Anziehen der Befestigungsschrauben eingelegt
- Zweite Stärke verfügbar: Unterlegplatte 8 mm (3.52.9108.0)
- Einsatz von -40 °C bis +80 °C
Technische Daten
Spezifikation und Kompatibilität
| Artikelnummer | 3.52.9105.0 (STUV-Kennung V35291050) |
| Produktart | Unterlegplatte für VARIOFLEX2 Scharnierbock |
| Stärke | 5 mm |
| Material | Kunststoff |
| Farbe | Schwarz, ähnlich RAL 9005 |
| Funktion | Ausgleich in X- und Z-Richtung, zusätzlich zur 3D-Justierung |
| Einbauort | zwischen Scharnierbock und Tür beziehungsweise Rahmen |
| Verfügbare Stärken | 5 mm (3.52.9105.0) und 8 mm (3.52.9108.0) |
| Serie | VARIOFLEX2 Eckscharnier, modulares Baukastensystem |
| Hersteller | Steinbach & Vollmann GmbH (STUV), Heiligenhaus |
| Öffnungswinkel | 180° |
| Rastung | bei 120°, nur in der steigenden Ausführung |
| Einstellbarkeit | 3D: X ±2 mm, Y ±4 mm über die Sechskantmutter, Z ±2 mm |
| Türüberschlag | ab 49 mm, Drehpunkt 29 mm |
| Temperaturbereich | -40 °C bis +80 °C |
| Dauertest | 250.000 Zyklen bestanden |
| Konformität | RoHS und REACH konform |
Anwendung
Einsatzbereich und Auslegung
Anwendungsbereich: Montage und Nachjustierung von VARIOFLEX2 Scharnieren an Kühlraum- und Tiefkühlraumtüren. Das VARIOFLEX2 lässt sich ab Werk in drei Achsen justieren, X um ±2 mm, Y um ±4 mm über die Sechskantmutter und Z um ±2 mm. Reicht dieser Bereich nicht aus, etwa weil Türblatt und Rahmen einen größeren Versatz haben oder die Zarge nachgegeben hat, schafft die Unterlegplatte zusätzlichen Ausgleich. Sie wird laut STUV-Montageanleitung in Schritt sechs eingesetzt, also vor dem Anziehen der Befestigungsschrauben, und kann auf der Türseite, auf der Rahmenseite oder auf beiden Seiten liegen. Mit 5 mm Stärke versetzt sie den Scharnierbock entsprechend nach außen. Wird ein anderer Ausgleich gebraucht, steht die Unterlegplatte 8 mm zur Verfügung, beide lassen sich auch kombinieren. Zum Nachrüsten muss der Scharnierbock einmal gelöst werden, weil die Platte unter ihm sitzt.
Häufige Fragen
Wann brauche ich eine Unterlegplatte?
Wenn die eingebaute 3D-Justierung nicht mehr ausreicht. Das VARIOFLEX2 gleicht ab Werk X ±2 mm, Y ±4 mm und Z ±2 mm aus. Ist der Versatz zwischen Türblatt und Rahmen größer, unterlegen Sie den Scharnierbock. STUV führt die Unterlegplatten deshalb als optionales Zubehör, nicht als Pflichtbauteil.
Wie viele Platten brauche ich?
Das hängt davon ab, wie viel Ausgleich Sie an welcher Stelle benötigen. Die Montageanleitung sagt nur, dass die Platten auf der Tür- und beziehungsweise oder der Rahmenseite eingesetzt werden können. Eine feste Stückzahl gibt STUV nicht vor. Messen Sie den Versatz aus, bevor Sie bestellen.
Was ist der Unterschied zur Unterlegplatte 8 mm?
Nur die Stärke. Diese Platte ist 5 mm dick, die andere 8 mm (3.52.9108.0). Material, Farbe und Einbauort sind identisch. Beide lassen sich auch übereinander legen, wenn Sie einen größeren Ausgleich benötigen.
Kann ich die Platte nachträglich einbauen?
Ja, aber der Scharnierbock muss dafür einmal gelöst werden, weil die Platte zwischen Bock und Türblatt beziehungsweise Rahmen sitzt. Ziehen Sie die Befestigungsschrauben danach wieder mit maximal 8 Nm an und achten Sie darauf, dass beide Scharniere in einer Flucht stehen.
Lieferumfang
- 1 Stück STUV VARIOFLEX2 Unterlegplatte 5 mm Kunststoff, schwarz
