STUV VARIOFLEX2 Scharnierbock Zink-Druckguss, schwarz pulverbeschichtet
19,87 €*
inkl. MwSt
16,70 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "STUV VARIOFLEX2 Scharnierbock Zink-Druckguss, schwarz pulverbeschichtet"
STUV VARIOFLEX2 Scharnierbock Zink-Druckguss, schwarz pulverbeschichtet

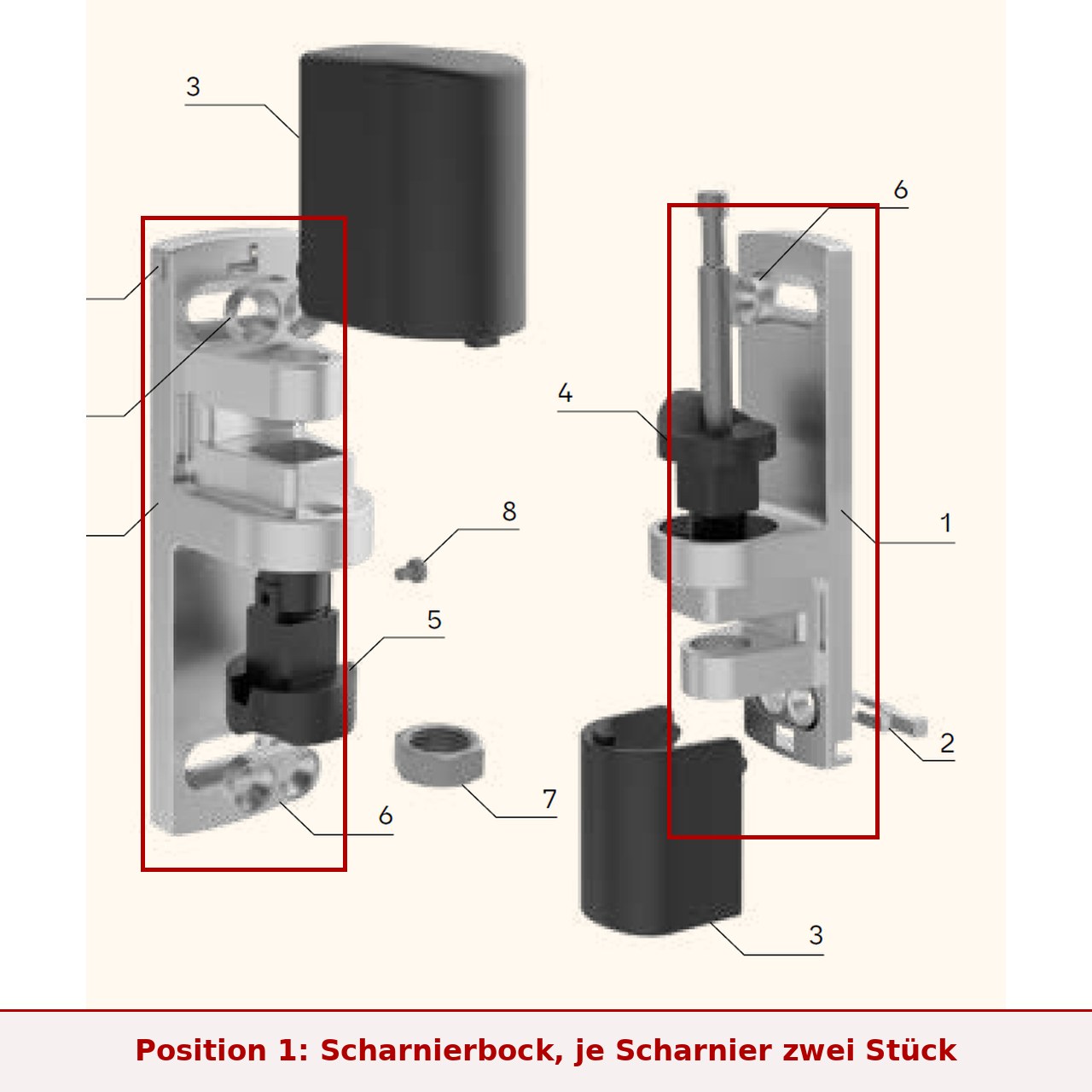

Der STUV VARIOFLEX2 Scharnierbock ist das tragende Grundbauteil des VARIOFLEX2 Scharniersystems aus pulverbeschichtetem Zink-Druckguss in Schwarz RAL 9005, von dem je Scharnier zwei Stück benötigt werden, eines an der Tür und eines am Rahmen.
- Grundbauteil des VARIOFLEX2 Baukastensystems, je Scharnier zwei Stück
- Zink-Druckguss, pulverbeschichtet in Schwarz RAL 9005
- Abmessungen 146 x 49 x 49 mm, Bohrbild 111 mm
- Rechts und links montierbar, Drehpunkt 29 mm
- Für Türen ab 49 mm Überschlag
- Einsatz von -40 °C bis +80 °C
Technische Daten
Spezifikation und Kompatibilität
| Artikelnummer | 3.52.1000.0 (STUV-Kennung V35210000) |
| Produktart | Scharnierbock für VARIOFLEX2 Eck- und Lappenscharnier |
| Material | Zink-Druckguss, pulverbeschichtet |
| Farbe | Schwarz RAL 9005 |
| Abmessungen | 146 mm hoch, 49 mm breit, 49 mm tief |
| Bohrbild | Lochabstand 111 mm, Randabstand je 17,5 mm |
| Befestigung | 4 x M6 je Bock, nicht im Lieferumfang, max. 8 Nm |
| Bedarf | 2 Stück je Scharnier (Türseite und Rahmenseite) |
| Türanschlag | rechts und links montierbar |
| Serie | VARIOFLEX2 Eckscharnier, modulares Baukastensystem |
| Hersteller | Steinbach & Vollmann GmbH (STUV), Heiligenhaus |
| Öffnungswinkel | 180° |
| Rastung | bei 120°, nur in der steigenden Ausführung |
| Einstellbarkeit | 3D: X ±2 mm, Y ±4 mm über die Sechskantmutter, Z ±2 mm |
| Türüberschlag | ab 49 mm, Drehpunkt 29 mm |
| Temperaturbereich | -40 °C bis +80 °C |
| Dauertest | 250.000 Zyklen bestanden |
| Konformität | RoHS und REACH konform |
Anwendung
Einsatzbereich und Auslegung
Anwendungsbereich: Neubau und Ersatzteilbedarf an Kühlraum- und Tiefkühlraumtüren, die mit dem VARIOFLEX2 System ausgestattet sind. Der Scharnierbock nimmt Steigerstück und Steigerhülse auf und wird mit vier M6 Schrauben je Seite befestigt, das Anzugsmoment beträgt maximal 8 Nm. Weil das System modular aufgebaut ist, muss bei einem beschädigten Bock nicht das komplette Scharnier getauscht werden. In der Ausführung aus Zink-Druckguss trägt das fertige Scharnierpaar Türen bis 100 kg in der steigenden und bis 120 kg in der nicht steigenden Variante. Die Anschlagrichtung wird erst über die Steigerhülse festgelegt, der Bock selbst ist für rechts und links gleich.
Häufige Fragen
Wie viele Scharnierböcke brauche ich?
Ein VARIOFLEX2 Scharnier besteht immer aus zwei Scharnierböcken, einer wird an der Tür, einer am Rahmen montiert. Für eine Standardtür mit zwei Scharnieren benötigen Sie also vier Stück, dazu zweimal das Zubehörset 3.52.0000.1, vier Abdeckkappen und vier Keile. Genau diese Zusammenstellung gibt es fertig als Paar unter der Artikelnummer VARIOFLEX2.Black, dieser Artikel hier ist der einzelne Bock für den Ersatzteilbedarf.
Passt der Bock auch an ein Lappenscharnier?
Der Scharnierbock gehört zum Eckscharnier für Türen ab 49 mm Überschlag. Das Zubehörset 3.52.0000.1 ist laut STUV für Eck- und Lappenscharnier gleichermaßen verwendbar, der Bock selbst ist die Eckscharnier-Ausführung.
Welche Befestigungsschrauben sind nötig?
STUV empfiehlt M6 Senkkopfschrauben, insgesamt acht Stück je Scharnier, also vier je Bock. Sie gehören nicht zum Lieferumfang, weil die Länge von der Türkonstruktion abhängt. Anzugsmoment maximal 8 Nm.
Gibt es den Bock auch in anderen Farben oder Materialien?
Laut STUV-Datenblatt ist der Scharnierbock in Zink-Druckguss schwarz RAL 9005 und weißaluminium RAL 9006, in Kunststoff schwarz und grau sowie in Edelstahl erhältlich. Im Shop führen wir die schwarze Ausführung aus Zink-Druckguss, andere Varianten fragen Sie bitte an.
Lieferumfang
- 1 Stück STUV VARIOFLEX2 Scharnierbock Zink-Druckguss, schwarz pulverbeschichtet
📖 Ratgeber zum Thema
Im Kühlraum-Beschläge Ratgeber finden Sie Auswahlhilfen zu Scharnieren, Verschlüssen und Dichtungen für Kühl- und Tiefkühlräume sowie Hinweise zu Wartung und Hygiene.
