STUV VARIOFLEX2 Kühlraum-Eckscharnier 2er-Set für eine Tür, schwarz
87,42 €*
inkl. MwSt
73,46 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "STUV VARIOFLEX2 Kühlraum-Eckscharnier 2er-Set für eine Tür, schwarz"

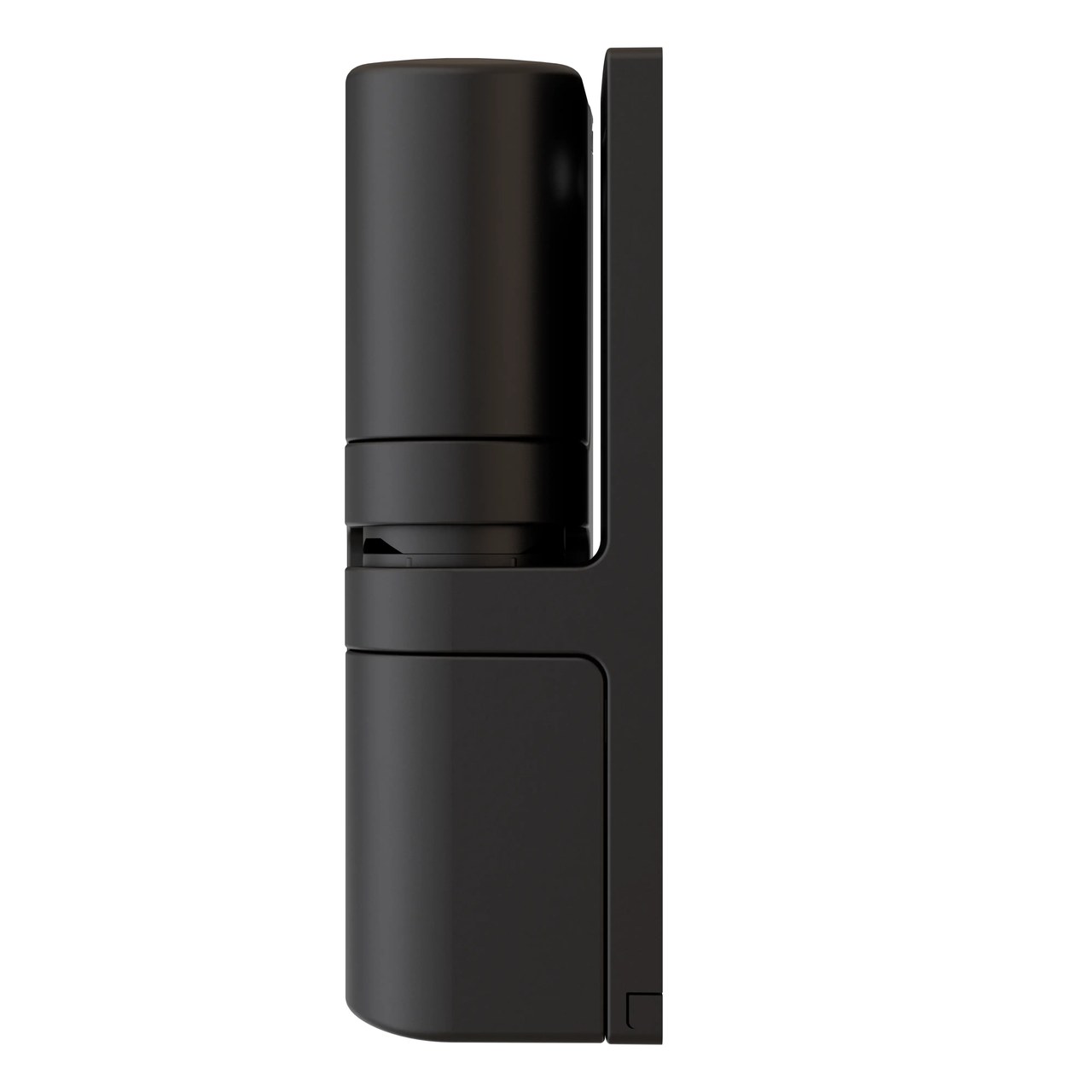

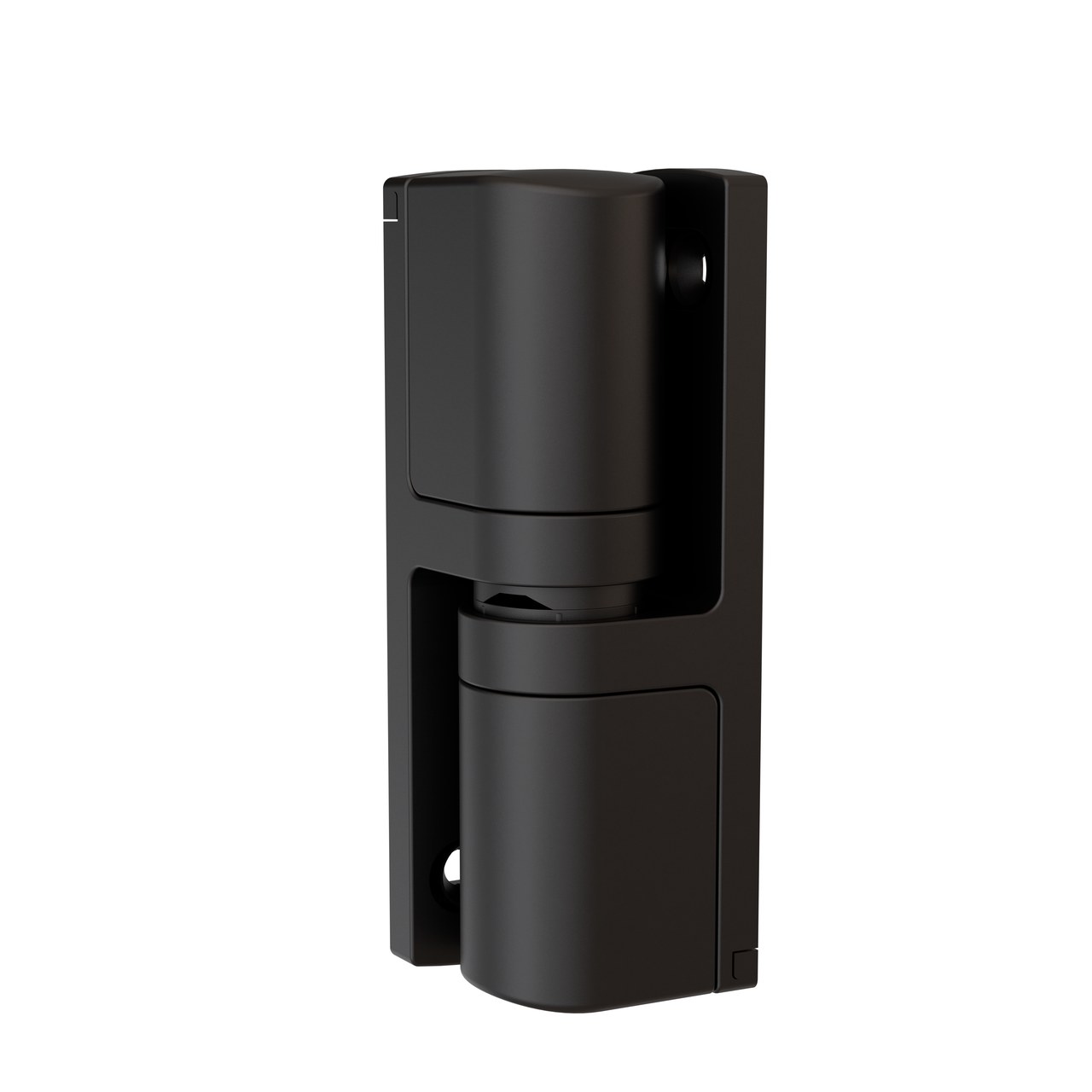

STUV VARIOFLEX2 Kühlraum-Eckscharnier 2er-Set für eine Tür, schwarz
Das STUV VARIOFLEX2 Kühlraum-Eckscharnier ist ein modulares Eckscharnier für Kühlraum- und Tiefkühlraumtüren ab 49 mm Überschlag, das hier als Paar aus zwei kompletten Scharnieren geliefert wird und in der steigenden Ausführung aus Zink-Druckguss eine Tür bis 100 kg trägt.
Verkaufseinheit: 1 Paar
Sie kaufen ein Paar, keine Einzelscharniere. Das Set enthält zwei komplette Scharniere und damit genau die Ausstattung für eine Tür. Auf diesem Paar beruht auch die Angabe von 100 kg maximalem Türgewicht.
- Lieferung als Paar: zwei komplette Scharniere, die Ausstattung für eine Tür
- Türgewicht bis 100 kg je Tür mit diesem Paar, steigende Ausführung
- Alle Bauteile in Schwarz RAL 9005, nichts muss dazubestellt werden
- Öffnungswinkel 180°, zusätzliche Rastung bei 120°
- 3D-Justierung X ±2 mm, Y ±4 mm, Z ±2 mm ohne Demontage
- Für Türen ab 49 mm Überschlag, Drehpunkt 29 mm
- Rechts und links montierbar, aushängbar mit Aushebesicherung
- Einsatz von -40 °C bis +80 °C, 250.000 Zyklen im Dauertest
Technische Daten
Spezifikation und Kompatibilität
| Artikelnummer | VARIOFLEX2.Black (Set aus V35210000, V35200001, V35201000, V35200100) |
| Produktart | Eckscharnier für Kühlraumtüren, komplett |
| Verkaufseinheit | 1 Paar = 2 komplette Scharniere = Ausstattung für 1 Tür |
| Ausführung | steigend, Steigungswinkel ca. 30°, max. Steighöhe 8 mm |
| Max. Türgewicht | 100 kg je Tür mit diesem Paar, bei Türgröße 2.000 x 1.000 mm |
| Material Scharnierbock | Zink-Druckguss, pulverbeschichtet |
| Material Steiger, Kappen, Keile | Kunststoff |
| Material Scharnierstift | Edelstahl, Sechskantmutter Zink-Druckguss |
| Farbe | Schwarz RAL 9005 (Kunststoffteile ähnlich RAL 9005) |

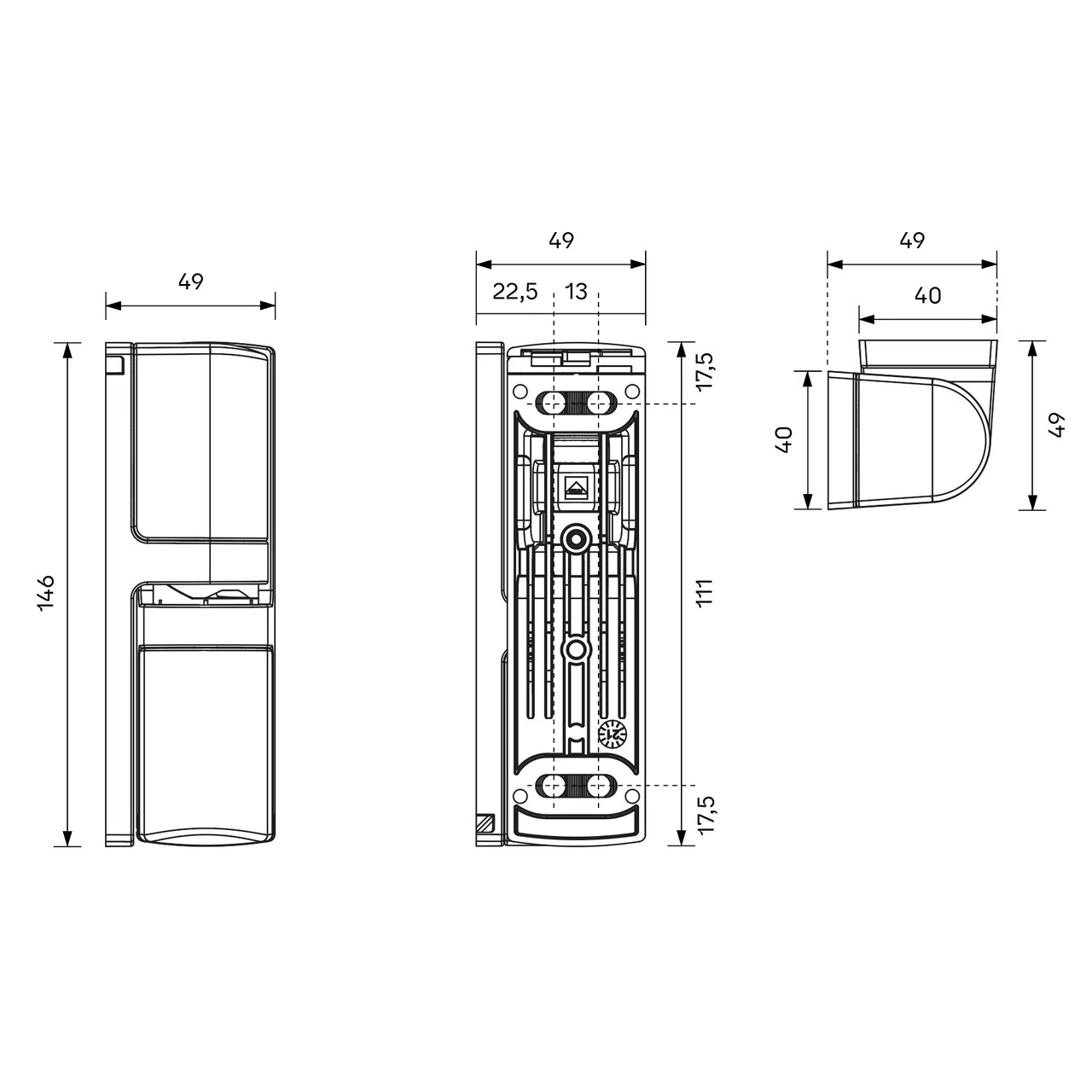

| Abmessungen je Scharnier | 146 mm hoch, 49 mm breit, 49 mm tief |
| Bohrbild | Lochabstand 111 mm, Randabstand je 17,5 mm |
| Befestigung | 8 x M6 Senkkopfschrauben je Scharnier, also 16 Stück je Paar, nicht im Lieferumfang, max. 8 Nm |
| Aushebesicherung | Linsenkopfschraube M3 x 5 Edelstahl nach DIN 7985, je Scharnier eine |
| Türanschlag | rechts und links montierbar |
| Serie | VARIOFLEX2 Eckscharnier, modulares Baukastensystem |
| Hersteller | Steinbach & Vollmann GmbH (STUV), Heiligenhaus |
| Öffnungswinkel | 180° |
| Rastung | bei 120°, nur in der steigenden Ausführung |
| Einstellbarkeit | 3D: X ±2 mm, Y ±4 mm über die Sechskantmutter, Z ±2 mm |
| Türüberschlag | ab 49 mm, Drehpunkt 29 mm |
| Temperaturbereich | -40 °C bis +80 °C |
| Dauertest | 250.000 Zyklen bestanden |
| Konformität | RoHS und REACH konform |

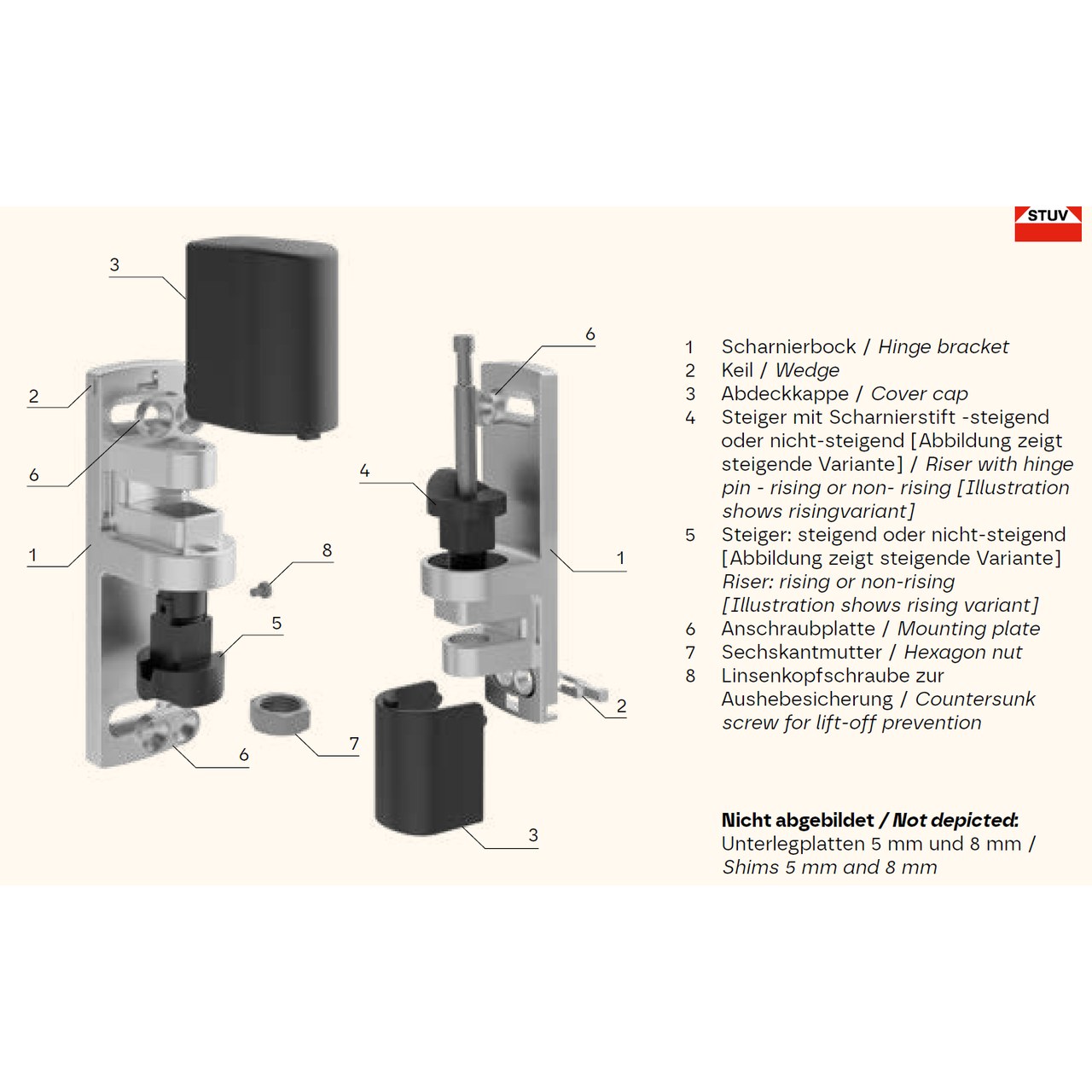

Systemkomponenten
Das ist im Set enthalten
| Menge | Bauteil | Artikelnummer |

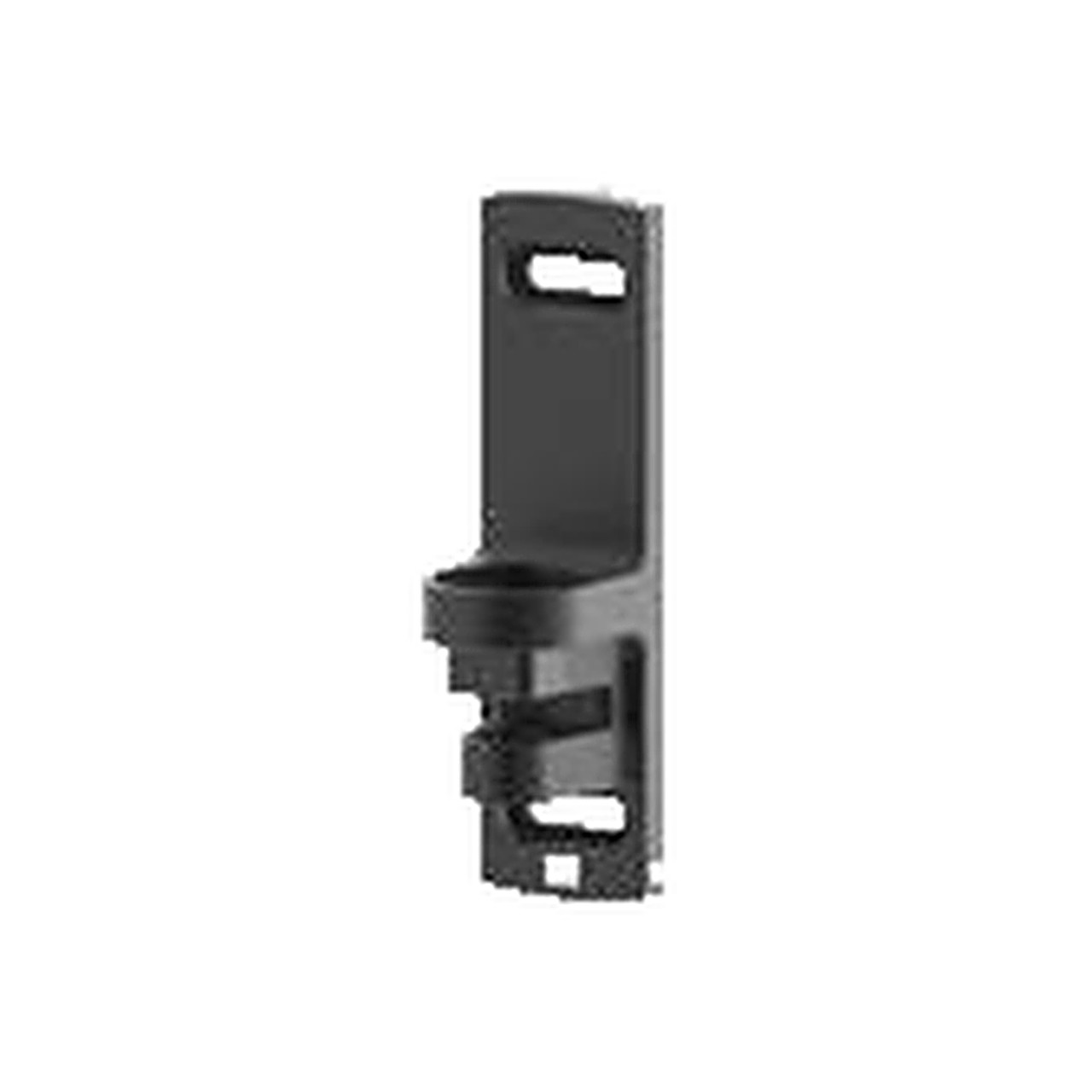

| 4 Stück | Scharnierbock Zink-Druckguss, schwarz pulverbeschichtet | 3.52.1000.0 |

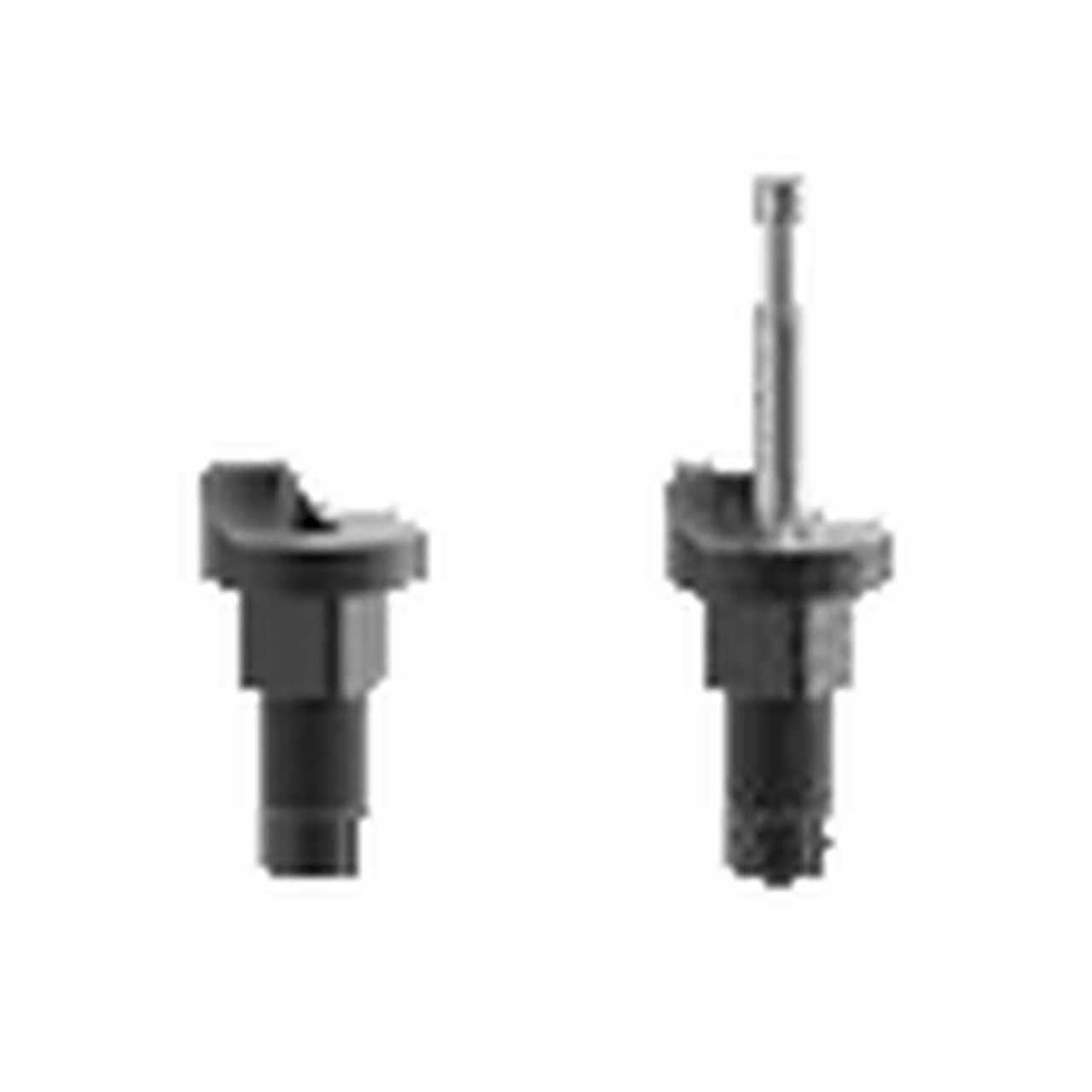

| 2 Stück | Zubehörset steigend mit Steigerstück, Steigerhülse, vier Anschraubplatten, Sechskantmutter und Linsenkopfschraube | 3.52.0000.1 |

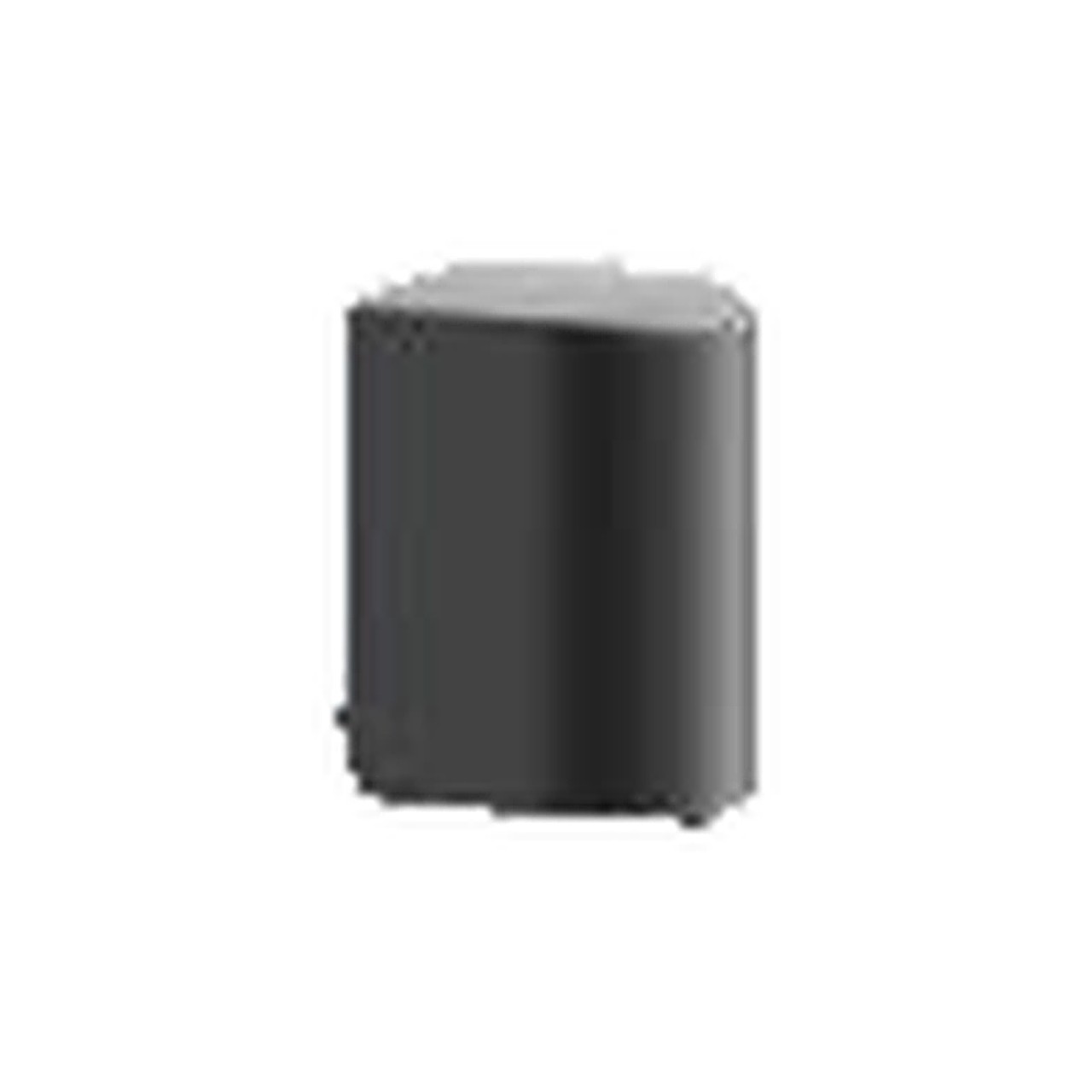

| 4 Stück | Abdeckkappe Kunststoff, schwarz | 3.52.0100.0 |

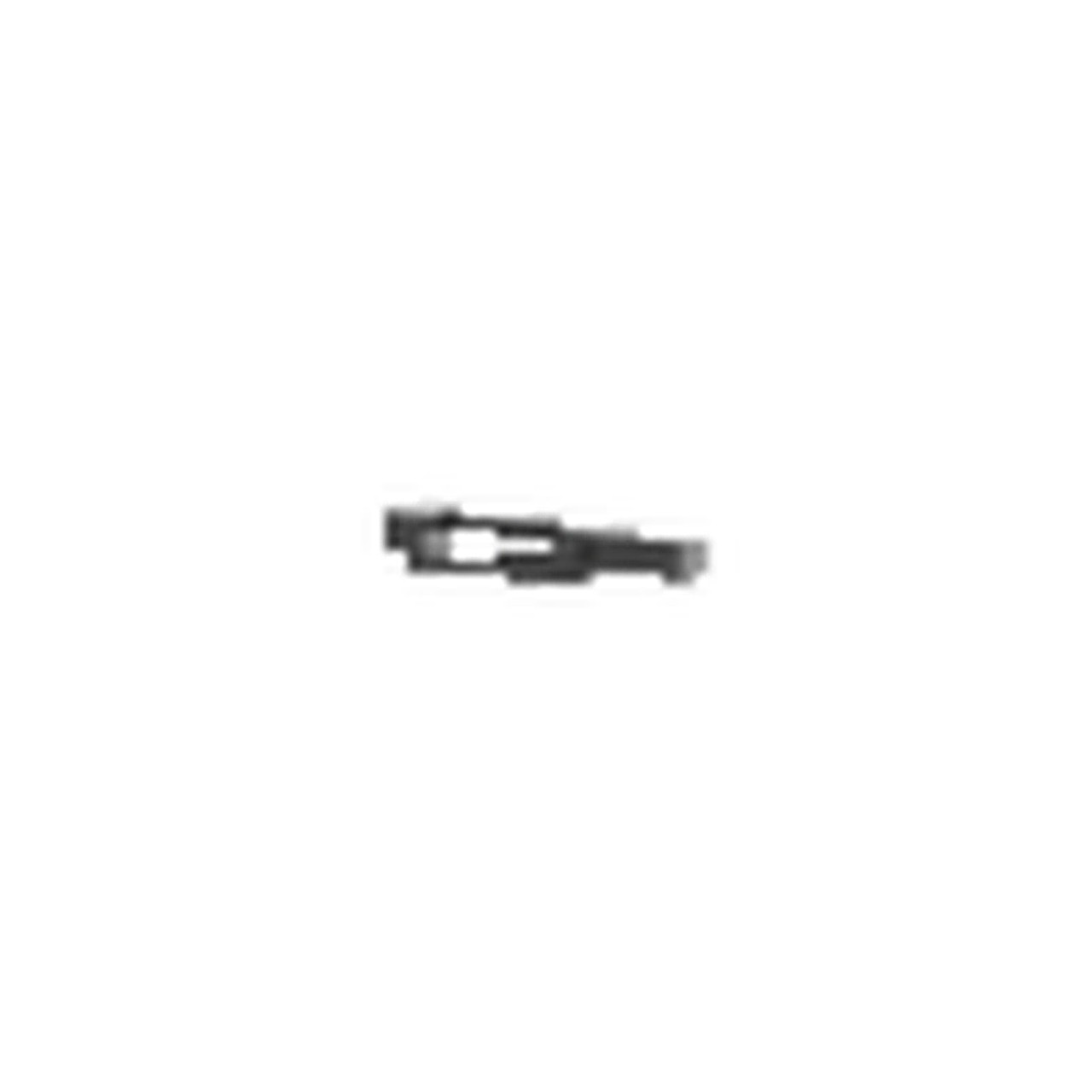

| 4 Stück | Keil Kunststoff, schwarz | 3.52.0010.0 |
Anwendung
Einsatzbereich und Auslegung
Anwendungsbereich: Kühlräume, Tiefkühlräume, Kühlzellen und Betriebsraumtüren in Lebensmittelproduktion, Gastronomie, Handel und Logistik. Das VARIOFLEX2 ist für Drehtüren mit einem Überschlag ab 49 mm konstruiert, der Drehpunkt liegt bei 29 mm. Der Temperaturbereich von -40 °C bis +80 °C deckt Normalkühlung und Tiefkühlung ab. Die steigende Ausführung hebt das Türblatt beim Öffnen um bis zu 8 mm an, dadurch schließt die Tür durch ihr Eigengewicht selbsttätig und die Dichtung wird beim Öffnen entlastet. Die Rastung bei 120° hält die Tür beim Be- und Entladen offen. Zur Auslegung: STUV nennt 100 kg maximales Türgewicht für ein Türblatt von 2.000 x 1.000 mm, das an zwei Scharnieren hängt. Genau diese zwei Scharniere bilden das hier angebotene Paar, für eine Standardtür brauchen Sie also ein Set und nichts weiter außer den Befestigungsschrauben. Bei höheren oder schwereren Türblättern verteilen Sie die Last auf ein drittes Scharnier, bei Türen bis 120 kg kommt statt der steigenden die nicht steigende Ausführung zum Einsatz. In Anlagen nach HACCP sind die Scharniere vor chlorhaltigen und ätzenden Reinigungsmitteln zu schützen.
Montage
Ablauf nach STUV-Montageanleitung
- Anschraubbohrungen an Tür und Rahmen nach dem Bohrlochbild setzen, Lochabstand 111 mm, Randabstand je 17,5 mm. Die folgenden Schritte gelten je Scharnier, im Paar führen Sie sie also zweimal aus.
- Steigerstück mit Scharnierstift in den Scharnierbock stecken, der auf den Rahmen kommt, und die Sechskantmutter auf das Gewinde drehen.
- Steigerhülse in den zweiten Scharnierbock stecken, dabei auf die Anschlagrichtung DIN rechts oder DIN links achten.
- Die beiden Keile mittig einlegen und die vier Anschraubplatten in die Anschraubpunkte einsetzen.
- Scharnierböcke mit acht M6 Senkkopfschrauben montieren und mit maximal 8 Nm anziehen, dabei beide Scharniere in einer Flucht ausrichten.
- Tür einhängen und mit der Linsenkopfschraube gegen Aushängen sichern.
- Höhe über die Sechskantmutter einstellen (Y ±4 mm), dann die Abdeckkappen aufsetzen und mit den Keilen sichern.
Häufige Fragen
Bekomme ich ein Scharnier oder zwei?
Sie bekommen zwei. Dieser Artikel wird als Paar verkauft und enthält zwei komplette Scharniere, also vier Scharnierböcke, zwei Zubehörsets, vier Abdeckkappen und vier Keile. Das ist genau die Ausstattung für eine Tür. Auch die Angabe von 100 kg maximalem Türgewicht bezieht sich laut STUV-Datenblatt auf ein Türblatt von 2.000 x 1.000 mm, das an zwei Scharnieren hängt. Für höhere oder schwerere Türblätter planen Sie ein drittes Scharnier ein, das Sie aus den Einzelkomponenten zusammenstellen.
Was bedeutet steigende Ausführung und wann ist sie sinnvoll?
Das Steigerstück hebt das Türblatt beim Öffnen über einen Steigungswinkel von rund 30° um maximal 8 mm an. Die Tür fällt danach durch ihr Eigengewicht wieder zu und die Dichtung wird beim Öffnen entlastet. Das ist bei Kühlraumtüren üblich, weil sie zuverlässig schließen müssen. Wird ein selbsttätiges Schließen nicht gewünscht oder soll die Tragkraft auf 120 kg steigen, wählen Sie stattdessen das nicht steigende Zubehörset.
Lässt sich die Tür nachträglich justieren?

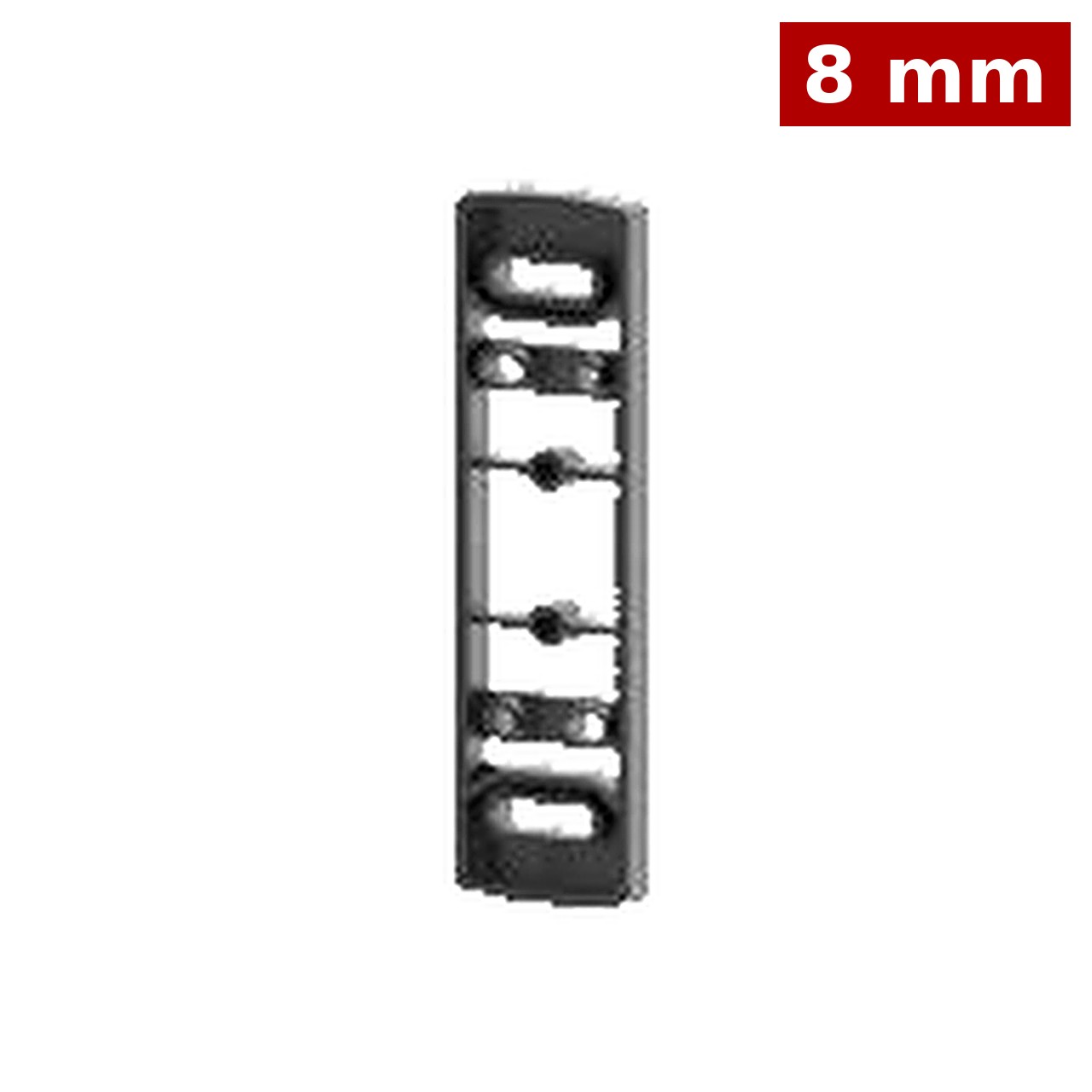

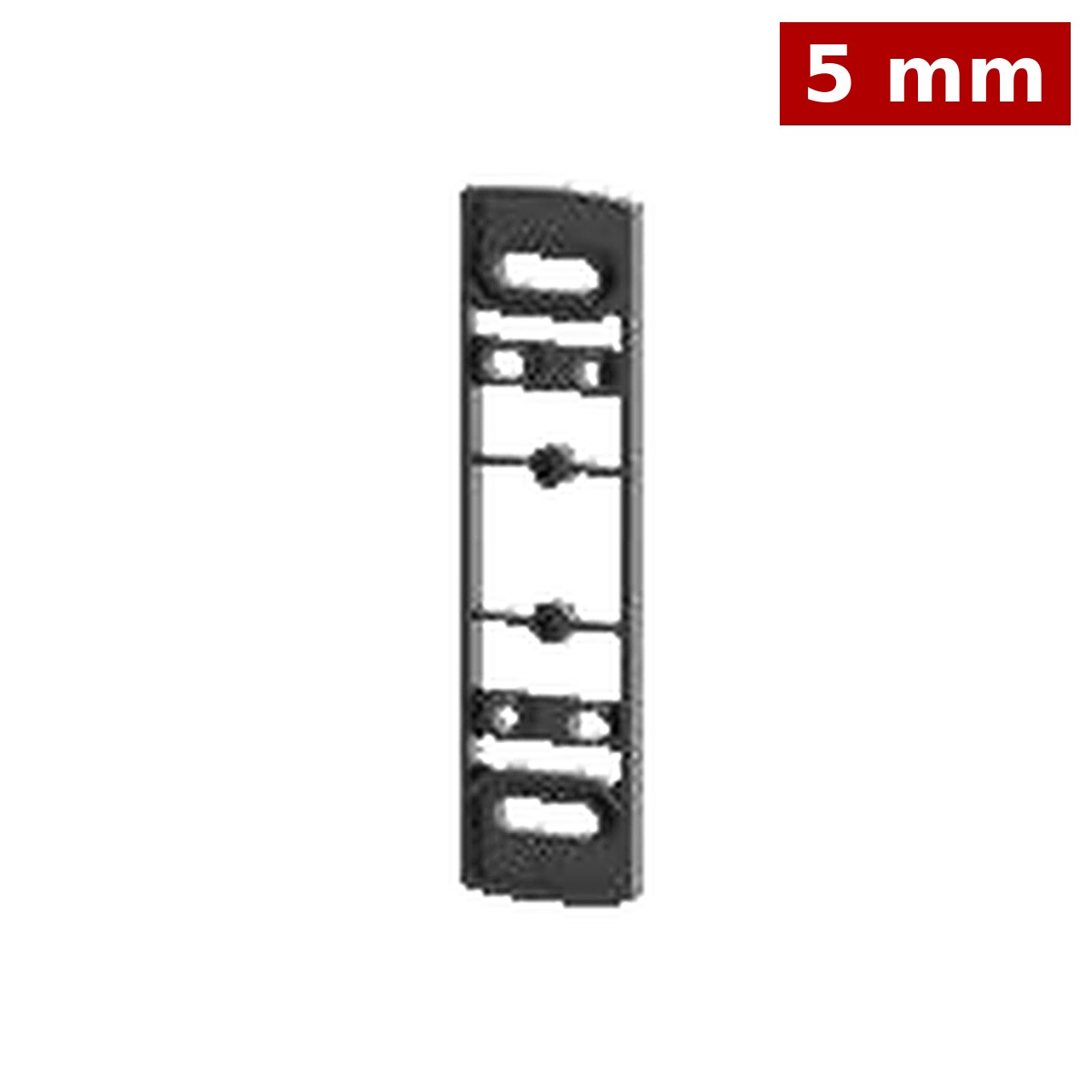

Ja, das VARIOFLEX2 ist in drei Achsen einstellbar: X ±2 mm und Z ±2 mm über die Anschraubplatten und optionale Unterlegplatten in 5 mm und 8 mm, die Höhe Y ±4 mm über die Sechskantmutter. Dazu müssen Sie nur die Abdeckkappe abnehmen, die Tür bleibt eingehängt.
Ist das Scharnier für rechts und links angeschlagene Türen geeignet?
Ja, der Scharnierbock ist rechts und links montierbar. Die Anschlagrichtung ergibt sich beim Einsetzen der Steigerhülse in den zweiten Scharnierbock, ein eigener Artikel für DIN links entfällt.
Welche Wartung braucht das Scharnier?
Die Scharniere sind grundsätzlich wartungsfrei. STUV empfiehlt, mindestens einmal jährlich Öffnungsbewegung, Einstellung und Verschraubung zu prüfen. Spezielle Schmiermittel sind nicht nötig, bei Bedarf werden lebensmittelechte, harzfreie Schmiermittel empfohlen. Chlorhaltige und ätzende Reinigungsmittel sind zu vermeiden.
Lieferumfang
- 1 Paar STUV VARIOFLEX2 Kühlraum-Eckscharnier, also zwei komplette Scharniere, bestehend aus:
- 4 Stück STUV VARIOFLEX2 Scharnierbock Zink-Druckguss, schwarz pulverbeschichtet
- 2 Stück STUV VARIOFLEX2 Zubehörset steigend (je Steigerstück mit Scharnierstift, Steigerhülse, 4 Anschraubplatten, Sechskantmutter, Linsenkopfschraube)
- 4 Stück STUV VARIOFLEX2 Abdeckkappe Kunststoff, schwarz
- 4 Stück STUV VARIOFLEX2 Keil Kunststoff, schwarz
- Befestigungsschrauben M6 sind nicht enthalten, benötigt werden 16 Stück je Paar
