STUV VARIOFLEX2 Zubehörset steigend für Eck- und Lappenscharnier
11,76 €*
inkl. MwSt
9,88 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "STUV VARIOFLEX2 Zubehörset steigend für Eck- und Lappenscharnier"
STUV VARIOFLEX2 Zubehörset steigend für Eck- und Lappenscharnier
Das STUV VARIOFLEX2 Zubehörset steigend ist der Funktionssatz des VARIOFLEX2 Scharniersystems und enthält alle beweglichen Teile, die aus zwei Scharnierböcken ein steigendes Scharnier machen, das die Tür beim Öffnen um bis zu 8 mm anhebt.
- Funktionssatz für ein komplettes VARIOFLEX2 Scharnier, je Scharnier ein Set
- Steigende Ausführung, Steigungswinkel ca. 30°, max. Steighöhe 8 mm
- Rastung bei 120°, nur in der steigenden Ausführung vorhanden
- Für Eck- und Lappenscharnier der Serie VARIOFLEX2 verwendbar
- Scharnierstift Edelstahl, Steiger Kunststoff, Sechskantmutter Zink-Druckguss
- Enthält die Aushebesicherung M3 x 5 nach DIN 7985
Technische Daten
Spezifikation und Kompatibilität
| Artikelnummer | 3.52.0000.1 (STUV-Kennung V35200001) |
| Produktart | Zubehörset steigend für VARIOFLEX2 Eck- und Lappenscharnier |
| Ausführung | steigend, Steigungswinkel ca. 30°, max. Steighöhe 8 mm |
| Material Scharnierstift | Edelstahl |
| Material Steiger | Kunststoff |
| Material Sechskantmutter | Zink-Druckguss |
| Aushebesicherung | Linsenkopfschraube M3 x 5 Edelstahl nach DIN 7985 |
| Höhenjustierung | Y ±4 mm über die Sechskantmutter |
| Bedarf | 1 Stück je Scharnier |
| Serie | VARIOFLEX2 Eckscharnier, modulares Baukastensystem |
| Hersteller | Steinbach & Vollmann GmbH (STUV), Heiligenhaus |
| Öffnungswinkel | 180° |
| Rastung | bei 120°, nur in der steigenden Ausführung |
| Einstellbarkeit | 3D: X ±2 mm, Y ±4 mm über die Sechskantmutter, Z ±2 mm |
| Türüberschlag | ab 49 mm, Drehpunkt 29 mm |
| Temperaturbereich | -40 °C bis +80 °C |
| Dauertest | 250.000 Zyklen bestanden |
| Konformität | RoHS und REACH konform |
Systemkomponenten

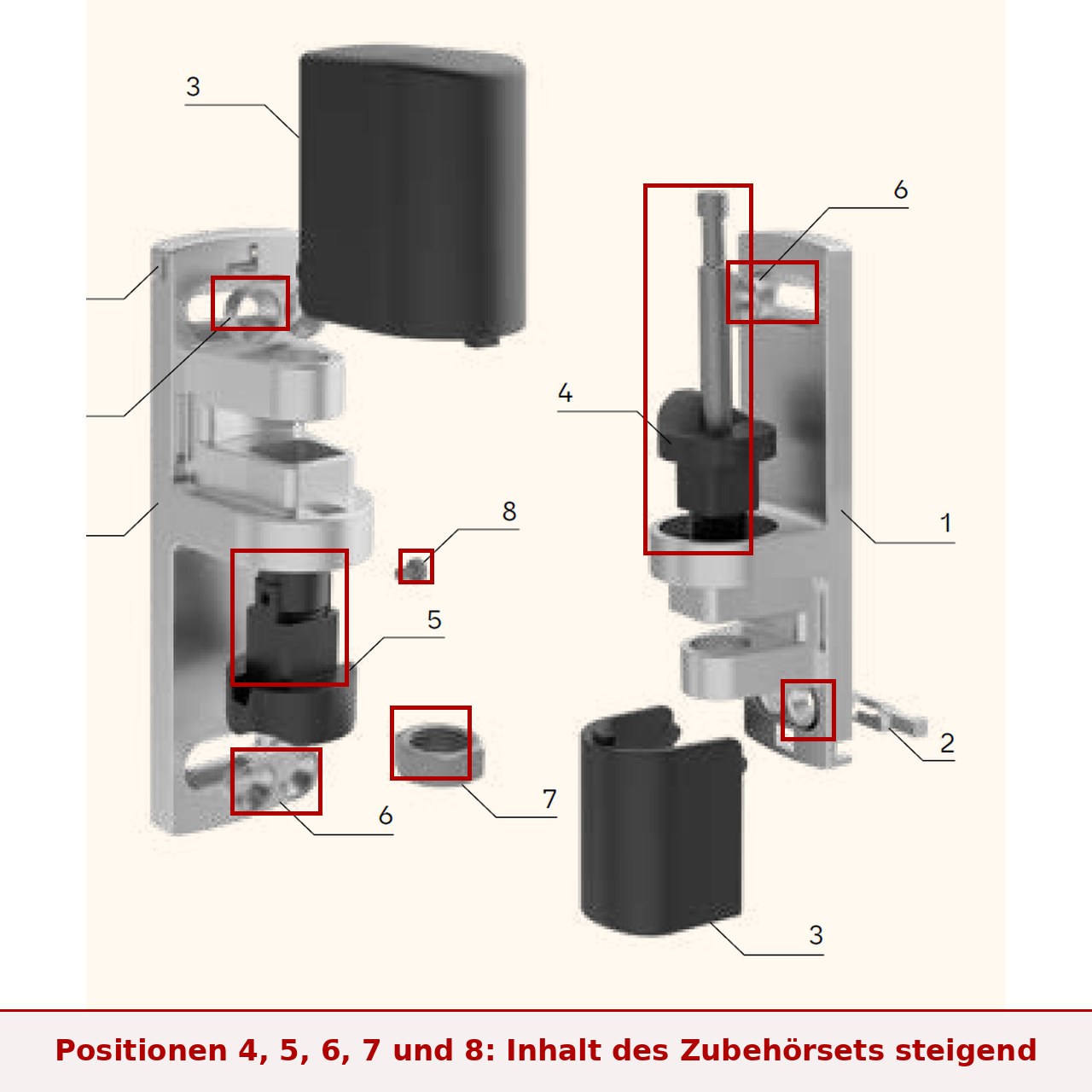

Inhalt des Sets
| Menge | Bauteil | Artikelnummer |
| 1 Stück | Steigerstück mit Scharnierstift, steigend | im Set enthalten |
| 1 Stück | Steigerhülse, steigend | im Set enthalten |
| 4 Stück | Anschraubplatte | im Set enthalten |
| 1 Stück | Sechskantmutter | im Set enthalten |
| 1 Stück | Linsenkopfschraube zur Aushebesicherung | im Set enthalten |
Anwendung
Einsatzbereich und Auslegung
Anwendungsbereich: Aufbau und Instandsetzung von VARIOFLEX2 Scharnieren an Kühlraum- und Tiefkühlraumtüren. Das Set verbindet zwei Scharnierböcke zu einem funktionsfähigen Scharnier. Das Steigerstück mit Scharnierstift kommt in den Bock am Rahmen, die Steigerhülse in den Bock an der Tür, dabei legt die Einbaurichtung fest, ob das Scharnier DIN rechts oder DIN links arbeitet. Die vier Anschraubplatten verteilen die Kräfte auf die Anschraubpunkte, die Sechskantmutter dient der Höhenjustierung um ±4 mm und die Linsenkopfschraube sichert die eingehängte Tür gegen Ausheben. Die steigende Ausführung sorgt dafür, dass die Tür durch ihr Eigengewicht schließt, und rastet bei 120° ein. Wird ein nicht steigendes Scharnier benötigt, kommt stattdessen das Set 3.52.0000.2 zum Einsatz.
Häufige Fragen
Was ist der Unterschied zwischen steigend und nicht steigend?
In der steigenden Ausführung hebt ein schräg geformtes Steigerstück das Türblatt beim Öffnen über einen Winkel von rund 30° um bis zu 8 mm an. Die Tür schließt danach durch ihr Eigengewicht selbsttätig und rastet bei 120° ein. Die nicht steigende Ausführung kennt diese Bewegung nicht, trägt dafür in Zink-Druckguss bis 120 kg statt 100 kg.
Wie viele Zubehörsets brauche ich pro Tür?
Je Scharnier eines. Eine Standardtür mit zwei Scharnieren benötigt also zwei Zubehörsets, dazu vier Scharnierböcke 3.52.1000.0, vier Abdeckkappen 3.52.0100.0 und vier Keile 3.52.0010.0. Wer eine Tür komplett neu ausstatten will, greift einfacher zum fertigen Paar VARIOFLEX2.Black, in dem all das enthalten ist.
Passt das Set auch an ein Lappenscharnier?
Ja, STUV gibt das Set 3.52.0000.1 für Eck- und Lappenscharnier der Serie VARIOFLEX2 gemeinsam an. Unterschiedlich sind nur die Scharnierböcke.
Wie wird die Anschlagrichtung DIN rechts oder DIN links festgelegt?
Über die Einbaulage der Steigerhülse im zweiten Scharnierbock. Beim Einsetzen achten Sie laut Montageanleitung auf die richtige Ausrichtung zur Öffnungsrichtung. Ein eigener Artikel für DIN links ist nicht nötig.
Lieferumfang
- 1 Stück Steigerstück mit Scharnierstift, steigend
- 1 Stück Steigerhülse, steigend
- 4 Stück Anschraubplatte
- 1 Stück Sechskantmutter
- 1 Stück Linsenkopfschraube zur Aushebesicherung
