STUV VARIOFLEX2 Keil Kunststoff, schwarz
3,15 €*
inkl. MwSt
2,65 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "STUV VARIOFLEX2 Keil Kunststoff, schwarz"
STUV VARIOFLEX2 Keil Kunststoff, schwarz

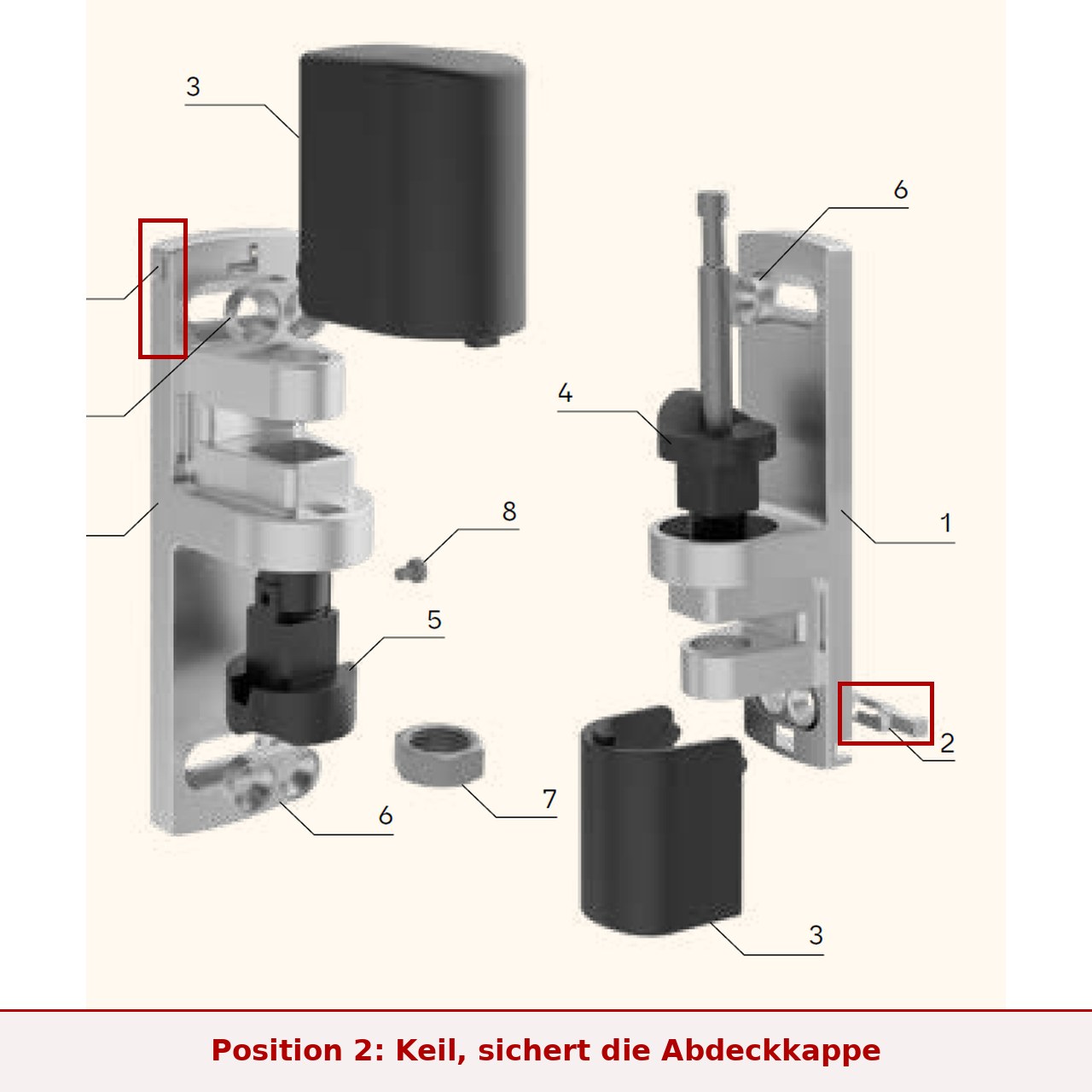

Der STUV VARIOFLEX2 Keil ist das Kunststoffteil in Schwarz ähnlich RAL 9005, das vor der Montage mittig in den Scharnierbock eingelegt wird und später die Abdeckkappe des VARIOFLEX2 Scharniers gegen Abziehen sichert.
- Sicherungskeil für den VARIOFLEX2 Scharnierbock, je Scharnier zwei Stück
- Kunststoff, Schwarz ähnlich RAL 9005
- Wird vor der Montage mittig in den Bock eingelegt
- Sichert die Abdeckkappe 3.52.0100.0 in ihrer Position
- Einsatz von -40 °C bis +80 °C
Technische Daten
Spezifikation und Kompatibilität
| Artikelnummer | 3.52.0010.0 (STUV-Kennung V35200100) |
| Produktart | Keil zur Sicherung der Abdeckkappe am VARIOFLEX2 Scharnierbock |
| Material | Kunststoff |
| Farbe | Schwarz, ähnlich RAL 9005 |
| Funktion | sichert die Abdeckkappe 3.52.0100.0 |
| Einbau | vor der Montage des Scharnierbocks mittig einlegen |
| Bedarf | 2 Stück je Scharnier |
| Serie | VARIOFLEX2 Eckscharnier, modulares Baukastensystem |
| Hersteller | Steinbach & Vollmann GmbH (STUV), Heiligenhaus |
| Öffnungswinkel | 180° |
| Rastung | bei 120°, nur in der steigenden Ausführung |
| Einstellbarkeit | 3D: X ±2 mm, Y ±4 mm über die Sechskantmutter, Z ±2 mm |
| Türüberschlag | ab 49 mm, Drehpunkt 29 mm |
| Temperaturbereich | -40 °C bis +80 °C |
| Dauertest | 250.000 Zyklen bestanden |
| Konformität | RoHS und REACH konform |
Anwendung
Einsatzbereich und Auslegung
Anwendungsbereich: Montage und Ersatzteilbedarf an VARIOFLEX2 Scharnieren in Kühl- und Tiefkühlräumen. Der Keil gehört zu den Bauteilen, die laut Montageanleitung bereits vor dem Anschrauben des Scharnierbocks eingelegt werden, er wird in Schritt fünf mittig in den Bock gesetzt. Nach dem Einhängen der Tür und dem Aufsetzen der Abdeckkappe hält der Keil die Kappe fest, sodass sie sich im Betrieb nicht löst. Da er als Einzelteil geführt wird, lässt sich ein verlorener oder gebrochener Keil ersetzen, ohne das Scharnier oder die Kappe zu tauschen. Chlorhaltige und ätzende Reinigungsmittel sind zu vermeiden.
Häufige Fragen
Wozu dient der Keil genau?
Er sichert die Abdeckkappe am Scharnierbock. Laut STUV-Montageanleitung wird der Keil vor der Montage mittig in den Bock eingelegt, am Ende setzen Sie die Kappe auf und der Keil hält sie in Position.
Wie viele Keile brauche ich?
Zwei Stück je Scharnier, passend zu den zwei Abdeckkappen. Für eine Standardtür mit zwei Scharnieren sind das vier Keile. Im fertigen Paar VARIOFLEX2.Black liegen sie bereits bei, dieser Artikel ist für den Ersatzbedarf gedacht.
Kann ich den Keil nachträglich einsetzen?
Der Keil wird laut Montageanleitung vor dem Anschrauben des Scharnierbocks eingelegt. Zum Nachrüsten muss der Bock deshalb einmal gelöst werden. Planen Sie den Keil bei einer Neumontage direkt mit ein.
Gibt es den Keil in anderen Farben?
Laut STUV-Datenblatt ist der Keil in Schwarz ähnlich RAL 9005, in Weißaluminium lackiert RAL 9006, in Edelstahl-Design lackiert und in Grau ähnlich RAL 9006 erhältlich. Im Shop führen wir die schwarze Ausführung.
Lieferumfang
- 1 Stück STUV VARIOFLEX2 Keil Kunststoff, schwarz
