Werkzeugkoffer mit 4 Spannvorrichtungen Locinox
107,67 €*
inkl. MwSt
90,48 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Werkzeugkoffer mit 4 Spannvorrichtungen Locinox"
Werkzeugkoffer mit 4 Spannvorrichtungen Locinox
Der Locinox DRILLVISE-4 ist ein Werkzeugkoffer mit vier Spannvorrichtungen, mit denen Bohrlehren und Werkstücke während des Bohrens fixiert werden.
- 4 Spannvorrichtungen im Koffer
- Fixieren Bohrlehre und Werkstück während des Bohrens
- Von Locinox ausdrücklich zu den Bohrlehren empfohlen
- Ohne Fixierung wandert die Lehre und das Bohrbild verzieht sich
- Für den Serieneinsatz im Tor- und Zaunbau
- Hersteller-Artikelnummer P00007757
DRILLVISE-4: Werkzeugkoffer mit 4 Spannvorrichtungen
Eine Bohrlehre nützt nur so viel, wie sie beim Bohren stillsteht. Wandert sie unter dem Bohrer, verzieht sich das Bohrbild, und genau dafür gibt es diesen Koffer.
Er enthält vier Locinox-Spannvorrichtungen, mit denen sich Lehre und Werkstück am Profil festklemmen lassen. Locinox empfiehlt den DRILLVISE-4 ausdrücklich in Verbindung mit den eigenen Bohrlehren und mit dem TIGERDRILL.
Vier Stück sind kein Zufall: An einem Torprofil werden Lehre und Werkstück üblicherweise an mehreren Punkten gehalten, damit nichts kippt.
Technische Daten
| Hersteller | Locinox, Belgien |
| Artikeltyp | Werkzeugkoffer mit 4 Spannvorrichtungen |
| Serie | DRILLVISE-4 |
| Bauart | Werkzeugkoffer mit 4 Spannvorrichtungen |
| Vorgesehen für | das Fixieren von Bohrlehren und Werkstücken |
| Hersteller-Artikelnummer | P00007757 |
| Norm-Kontext | DIN EN 12209 (zugehöriges Schloss) |
Werkzeug und Bohrlehren im Überblick
Locinox bietet für die Montage eigene Bohrlehren an. Sie übertragen das Bohrbild ohne Messen auf Pfosten und Torprofil. Der Grund, warum Locinox-Schlösser im Betrieb in Serie sauber fluchten. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Artikel | Bauart | Für | Besonderheit |

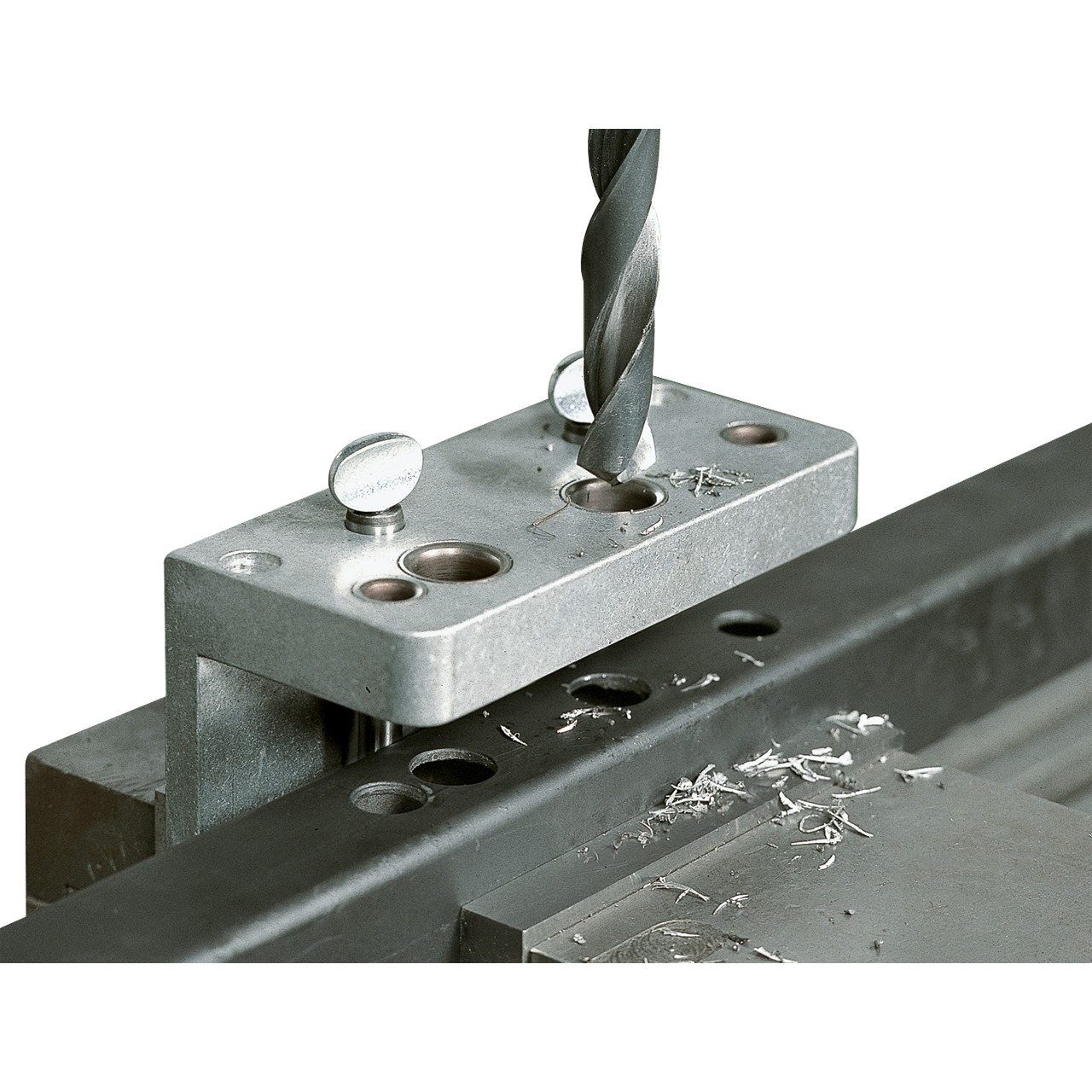

| Locinox 3970LA | Bohrlehre | Profile 30 – 60 mm | mehrere Schlossgrößen in einer Lehre |
| Locinox 3970LS 40-60 | Bohrlehre | Profile 40 – 60 mm | Aufschraubschloss und Anschlag |

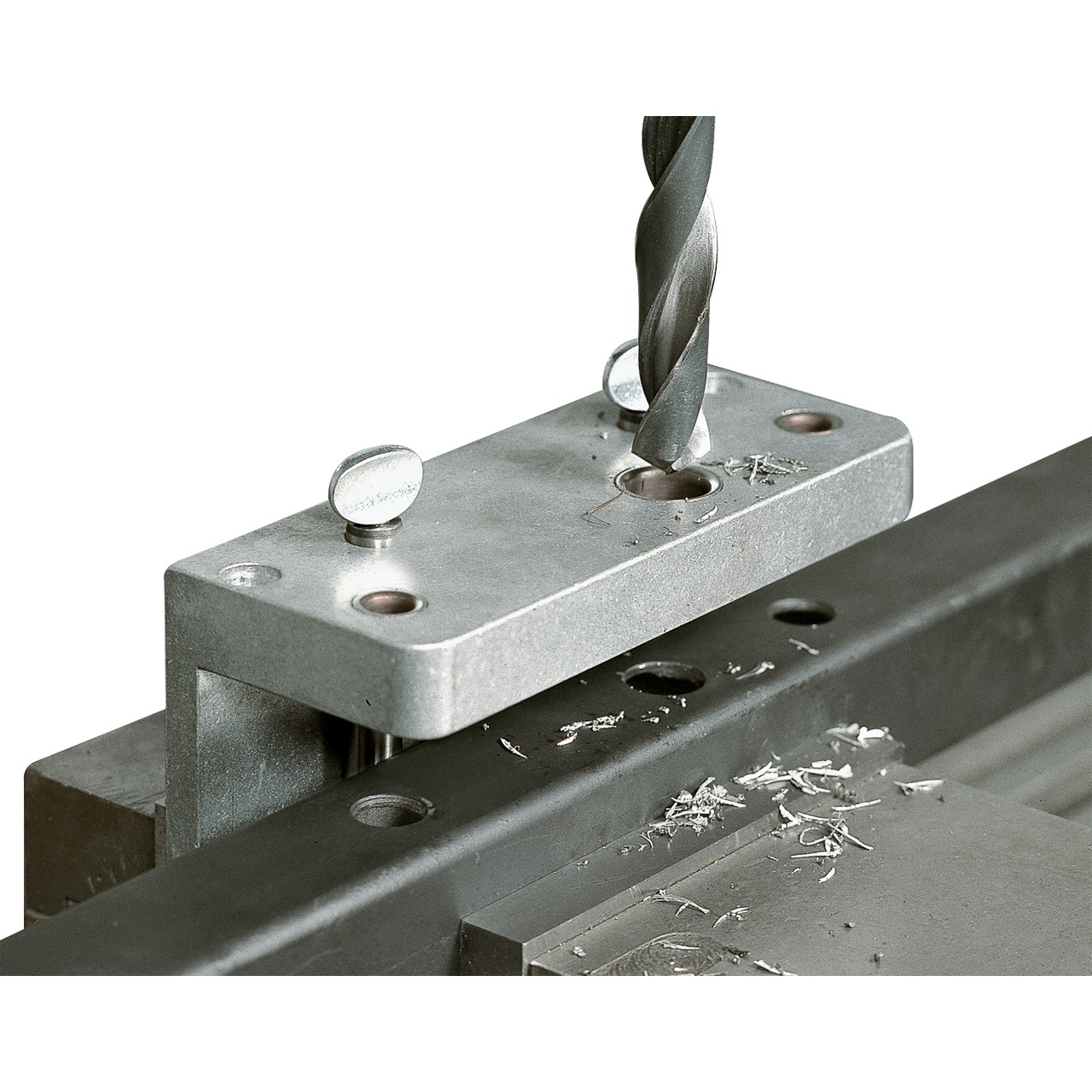

| Locinox 3970LS 60-80 | Bohrlehre | Profile 60 – 80 mm | Aufschraubschloss und Anschlag |
| Locinox DRILLFIX | Werkzeugkoffer mit Bohrlehre | Aufschraubschlösser | komplette Lehre im Koffer |
| ▶ Locinox DRILLVISE-4 Sie sind hier | Werkzeugkoffer | 4 Spannvorrichtungen | hält Lehre und Werkstück fest |
| Locinox TIGERDRILL | Werkzeugkoffer mit Bohrlehre | TIGER-Torschließer und PUMA-Torband | 2 Bohrer, 10 Quick-Fix-Expander |
Locinox empfiehlt, die Bohrlehren mit den Spannvorrichtungen aus dem DRILLVISE-4 zu fixieren.
Anwendung
Bohrlehren nehmen das Messen aus der Montage: Die Lehre wird am Profil fixiert, gebohrt wird durch die vorgegebenen Führungen.
Montage Schritt für Schritt
- Lehre auswählen: Die Lehre muss zum Profilmaß und zum Schlosstyp passen. Die Zuordnung steht in der Ausführungstabelle.
- Lehre ansetzen: Am Profil auf der gewünschten Höhe anlegen und ausrichten.
- Fixieren: Mit den Spannvorrichtungen aus dem DRILLVISE-4 festklemmen: ohne Fixierung wandert die Lehre beim Bohren.
- Bohren: Durch die Führungen der Lehre bohren. Die Bohrerdurchmesser gibt die Lehre vor.
- Lehre abnehmen und entgraten: Bohrungen entgraten, bevor Schloss und Anschlag gesetzt werden.
Hinweise aus der Praxis
- Die Lehre lohnt sich ab dem zweiten Tor: Bei Einzelmontagen genügt sorgfältiges Anzeichnen. Wer in Serie baut, spart mit der Lehre Zeit und vermeidet Fehlbohrungen, die sich am verzinkten Profil nicht mehr korrigieren lassen.
- Spannvorrichtungen separat: Locinox empfiehlt ausdrücklich, die Lehren mit den Spannvorrichtungen aus dem DRILLVISE-4 zu fixieren.
Lieferumfang
- 1 × Locinox Werkzeugkoffer DRILLVISE-4
- 4 × Locinox Spannvorrichtung
Schlösser, Anschläge und Befestigungsmaterial gehören nicht zum Lieferumfang.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Montagewerkzeug für Betriebe, die Locinox-Tortechnik in Serie verbauen: Metallbauer, Zaunbauer und Tor-Fachbetriebe. Die Bohrlehren übertragen das Bohrbild ohne Messen auf Pfosten und Torprofil.
Normen-Kontext: Die mit diesen Werkzeugen montierten Schlösser werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303. Locinox fertigt in Belgien und liefert das Werkzeug in Kunststoffkoffern mit Fächern.
Häufige Fragen
Brauche ich den DRILLVISE-4 zwingend?
Zwingend nicht, sinnvoll ja. Locinox empfiehlt ihn ausdrücklich zu den eigenen Bohrlehren und zum TIGERDRILL: ohne Fixierung wandert die Lehre beim Bohren, und das Bohrbild verzieht sich.
Lohnt sich eine Bohrlehre für ein einzelnes Tor?
Meist nicht: bei einer Einzelmontage genügt sorgfältiges Anzeichnen. Wer in Serie baut, spart mit der Lehre Zeit und vermeidet Fehlbohrungen, die sich am verzinkten Profil nicht mehr korrigieren lassen.
Brauche ich zusätzlich Spannvorrichtungen?
Locinox empfiehlt es ausdrücklich: Ohne Fixierung wandert die Lehre beim Bohren. Die passenden Spannvorrichtungen enthält der Koffer DRILLVISE-4.
Welche Herkunft hat der Artikel?
Locinox fertigt in Belgien. Die Bauteile der Tortechnik sind auf den dauerhaften Außeneinsatz ausgelegt; die Schlösser der Marke werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303.
