- ECO Mechanische Feststellung für den nachträglichen Einbau in die Gleitschiene B. - 30 x 21 mm. - Der Haltewinkel der mechanischen Feststellung ist von 80 - 130° einstellbar. - Die Mechanische Feststellung ist nicht für den Einsatz im Brandschutz zugelassen.

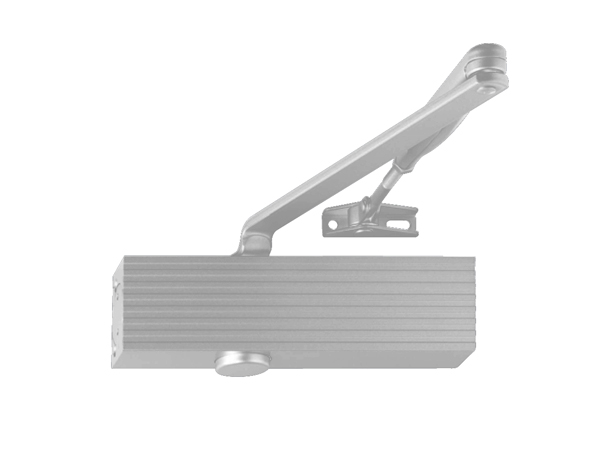

ECO NEWTON TS-14 Gelenkarmschließer
Türschließer mit Schließkraftgröße 1, 2, 3 und 4
Der ECO NEWTON TS-14 Gelenkarmschließer hat die Schließkraftgrößen 1, 2, 3 und 4 und ist nach EN 1154 A geprüft (für Türbreiten bis 1.100 mm geeignet). Durch des Umsetzen Türschließer können die Schließkraftgrößen eingestellt werden. Der Endschlag wie auch die Schließgeschwindigkeit sind stirnseitig stufenlos einstellbar. Die Bauhöhe beträgt nur 38mm und der Türöffnungswinkel ist max. 180°. Für Band- und Bandgegenseite und DIN-L und DIN-R geeignet. Bandseite: Normalmontage auf dem Türblatt. Bandgegenseite: Kopfmontage auf der Türzarge. Standardmäßige Auslieferung des Gelenkarmschließers mit Gelenkarm.
- Schließkraft:
1/2/3/4 stufenlos einstellbar
- Türbreite:
1100 mm
- Abmessungen:
Länge: 209 mm
Bautiefe: 38 mm
Höhe: 56 mm
- Band- / Bandgegenseite:
geeignet
- DIN L / R
geeignet
- Endschlag:
seitlich stufenlos einstellbar
- Schließgeschwindigkeit:
seitlich stufenlos einstellbar
- Oberfläche:
Silber RAL 9006
- Inklusive Gelenkarm
Montage des Gelenkarmschließers ECO NEWTON TS-14 Bandseite, Abbildung DIN-L-Tür, DIN-R spiegelbildlich:
Normalmontage, Bandseite
Schließkraftgrößen: Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt, und durch das Verdrehen der Gelenkaufnahme um 180° erzielt.
Schließkraftdiagramm ECO Newton TS-14, Bandseite
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar.
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag hat einen Wirkungswinkel von 10° - 0°. Stufenlos einstellbar.
HINWEIS: Bei gefälzten Türen wird der Einsatz einer Montageplatte empfohlen.
Montage des Gelenkarmschließers ECO NEWTON TS-14 Bandgegenseite, Abbildung DIN-R-Tür, DIN-R spiegelbildlich:
Kopfmontage, Bandgegenseite
Schließkraftgrößen: Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt, und durch das Verdrehen der Gelenkaufnahme um 180° erzielt.
Schließkraftdiagramm ECO Newton TS-14, Bandgegenseite
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 170°* - 0° stufenlos einstellbar.
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist stufenlos einstellbar und hat einen Wirkungswinkel von 10° - 0°.
Der Türstopper ist als Öffnungsbegrenzung zu setzen! * Variiert je nach Türdicke und Bandtyp

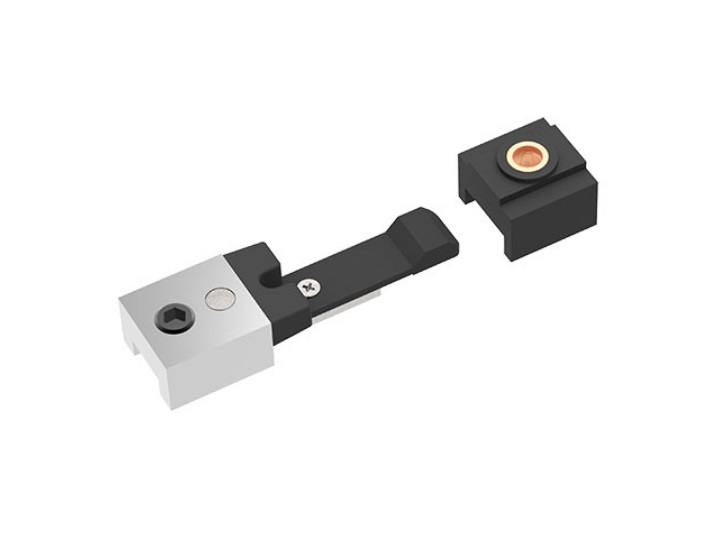

Zubehörset FKL-E von ECO
Einstellbare Federrastklemmung für Gleitschiene B
- mit integriertem Anschlagpuffer- Nicht für den Einsatz im Brandschutz zugelassen- Zur Offenhaltung von Türen mit Gleitschienenschließern EN 2 – EN 5- Haltekraft stufenlos einstellbar.- Offenhaltewinkel einstellbar von 70 – 130°- nicht überfahrbar. - Die Einstellbare Federrastklemmung ist nicht für den Einsatz im Brandschutz zugelassen.

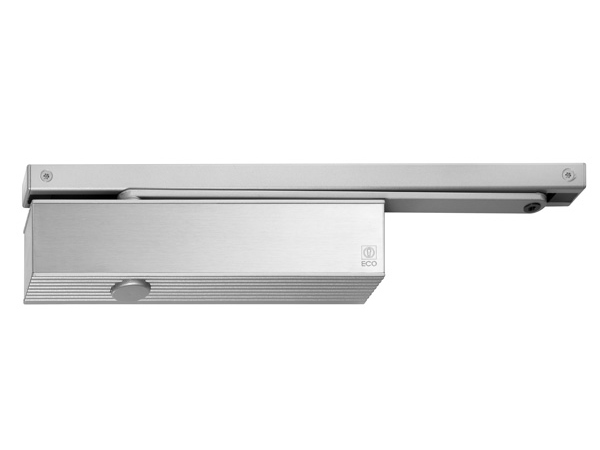

ECO NEWTON TS-41 Gleitschienentürschließer
Schließer mit Schließkraftgröße 1 - 4
Der ECO NEWTON TS-41 Gleischienentürschließer ist nach EN 1154 A geprüft (für Türbreiten bis 1.100 mm), stufenlos einstellbar. Der Endschlag und die Schließgeschwindigkeit können stufenlos über Messingventile mit Feingewinde eingestellt werden. Die Öffnungsdämpfung ist konstant, die Bauhöhe beträgt nur 41mm und der Türöffnungswinkel ist max. 180°. Für DIN-L und DIN-R.
- Schließkraft:
1-4
- Türbreite:
1100 mm
- Abmessungen:
Länge: 243 mm
Bautiefe: 41 mm
Höhe: 56 mm
- Endschlag:
stufenlos einstellbar
- Schließgeschwindigkeit:
stufenlos einstellbar
- Oberfläche:
Silber RAL 9006
- Gewicht:
1380g
- Öffnungsdämpfung:
konstant
- Für Feuer- und Rauchschutztüren geeignet
- Inklusive Gleitschiene B
- ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover.
Die Highlights des ECO NEWTON TS-41 auf einen Blick:
ECOphysis: Der Türschließer und die Gleitschiene bilden eine formschlüssige Einheit aus Aluminium und Edelstahl.
ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff.
ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt.
ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs mit einem handelsüblichen Inbusschlüssel.
ECOgreen: Intelligente Konstruktion und bewusster Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei.
ECOcover: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-41 bzw. die Gleitschiene.
ECOline: Fertig montiert schließen Gleitschiene und Türschließer bündig ab.
ECOvario: Erlaubt den Einsatz aller Gleitschienentürschließer, sogar kombinierbar bei unterschiedlichen Türfl ügelbreiten. Somit kann ein optimales Preis-Leistungsverhältnis auf jede individuelle Türsituation abgestimmt werden.
Standardmäßige Auslieferung des Gleitschienentürschließers mit Gleitschiene B, mit Montageplatte.
Montage des Gleitschienentürschließers ECO NEWTON TS-41 Bandseite mit Gleitschiene B, Abbildung DIN-L-Tür, DIN-R spiegelbildlich:
Normalmontage mit Gleitschiene B, Bandseite
Kopfmontage mit Gleitschiene B, Bandseite
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar.
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist im Bereich von 10° -0° stufenlos einstellbar.
Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Die Dämpfungskraft ist konstant und kann nicht eingestellt werden.
KWS 1061 Türfeststeller mit Ausschaltmöglichkeit
Türfeststeller zur Wandmontage - silber lackiert
Türfeststeller mit Fanghaken aus Leichtmetall
Weißer Gummi
Ausschaltmöglichkeit der Feststellfunktion
zur Wandmontage geeignet
Max. Türgewicht: ca. 50 kg
Ausführungen KWS 1061 Türfeststeller:
Artikelnr.:EigenschaftenOberfläche1061.02Feststeller mit Fanghaken - Wandmontage
silberfarbig einbrennlackiert
1061.03Feststeller mit Fanghaken - Wandmontage
schwarz einbrennlackiert
1061.10Feststeller mit Fanghaken - Wandmontage
dunkelbraun einbrennlackiert
1061.31Feststeller mit Fanghaken - Wandmontage
silberfarbig eloxiert
Auf Anfrage bieten wir Ihnen den KWS 1061 Türfeststeller in weiteren Oberflächen an.Funktion KWS 1061 Türfeststeller:
Zum Feststellen drückt man die Tür gegen den Feststeller, bis der Fanghaken an der Halteschlaufe einrastet. Durch leichtes Anheben des Fanghakens ist die Tür wieder freigegeben. Wenn die Funktion des Fanghakens ausgeschaltet wird, wirkt der Feststeller, nur noch als Türpuffer.
Montage KWS 1061 Türfeststeller:
Die Halteschlaufe an die Tür schrauben.
Der Halteschlaufe soll den größtmöglichen Abstand zum Türband haben.
Das Befestigungselement des Feststellers wird an entsprechender Stelle an der Wand befestigt.
Zuletzt wird der Feststeller aufgesteckt, dieser wird zusätzlich mit einer Klemmschraube gesichert.
Lieferumfang:- Türfeststeller KWS 1061 - silberfarbig einbrennlackiert- Halteschlaufe als Gegenstück an der Türe.
Gartentorschließer DICTATOR DIREKT 150
Türschließer für Gartentore / Zugangstüren in Zaunanlagen
Der DICTATOR Türschließer DIREKT 150 ist eine Lösung, um Gartentore und Zugangstüren in Zaunanlagen in öffentlichen Einrichtungen wie z.B. in Kindergärten und Schulen, aber auch um einfache Gartentüren immer zuverlässig und gleichzeitig gedämpft zu schließen. Der DICTATOR Gartentorschließer DIREKT 150 verhindert, daß Gartentore zu schnell zugeworfen werden, wie es normalen Schließfedern vorkommt. Durch das gebremste Schließen wird ein Unfallrisiko z.B. von eingeklemmten Fingern reduziert und verhindert, daß die Gartentür der gerade durchgehenden Person gegen die Beine schlägt. Durch die Verwendung des Gartentorschließer DICTATOR DIREKT 150 wird sicher gestellt, das Gartentore immer wieder sicher geschlossen werden damit z.B. Kinder in Kindergärten nicht einfach auf die Straße laufen können. Der Gartentorschließer DIREKT 150 ist ähnlich wie herkömmliche Schließfedern sehr einfach anzubauen, die Schließgeschwindigkeit ist stufenlos einstellbar. Der DICTATOR DIREKT 150 ist für Zugangstore mit herkömmlichen Bändern und Augenschraubenbändern geeignet. Der Gartentorschließer wird als Set mit den dazugehörigen Montagewinkeln geliefert.
Funktionsweise Türschließer DIREKT 150
Der DICTATOR Türschließer DIREKT 150 wirkt ohne Gestänge oder Gleitschiene direkt auf das Türblatt. Er wird auf einer Seite am Türrahmen bzw. am Türpfosten montiert, auf der anderen Seite direkt auf dem Türblatt. Ähnlich wie eine Gasdruckfeder funktioniert der DICTATOR DIREKT 150: Wenn die Tür geöffnet ist, d.h. die Kolbenstange ist eingefahren, drückt die Gasfüllung im Türschließer die Kolbenstange wieder heraus und schließt so die Tür. Dieser Schließvorgang wird durch Hydrauliköl im Zylinder gedämpft. Die Verwendung von Stickstoff-Gas anstelle einer herkömmlichen Feder ermöglicht wesentlich höhere Schließkräfte. Dadurch ist sichergestellt, daß die Tür trotz des geringen Durchmessers des Gartentorschließer DIREKT 150 zuverlässig geschlossen wird.
Technische Daten Gartentorschließer DIREKT 150
Schließkraft
10 - 25 Nm
Schließgeschwindigkeit
einstellbar
Material
Kolbenstange hartverchromt, Zylinder Stahl verzinkt, Schutzrohr Aluminium, mit Schrumpffolie grau überzogen; Kolbenstange hartverchromt, Zylinder Stahl verzinkt, Schutzrohr Aluminium, mit Schrumpffolie schwarz überzogen; Kolbenstange hartverchromt, Zylinder Stahl verzinkt, Schutzrohr Aluminium, mit Schrumpffolie weiß überzogen; V2A; V4A
Türgewicht
max. 80 kg
Türflügel Höhe
max. 2500 mm (bei 3 Bändern!)
Türflügel Breite
750 - 1200 mm
Gewicht pro Türflügel
bis ca. 100 kg
Öffnungswinkel
max. 110°
Größe der Türflügel
Höhe bis ca. 2500 mm, Breite ca. 750 mm - 1500 mm
Der Türschließer DIREKT 150 wird in folgenden Ausführungen angeboten:
Artikelnummer
Farbe
Newton
Bezeichnung
392301-2
grau
400 N
Türschließer DIREKT II 150, 400 N, grau
392300-2
schwarz
400 N
Türschließer DIREKT II 150, 400 N, schwarz
392302-2
weiß
400 N
Türschließer DIREKT II 150, 400 N, weiß
392400-2
V2A
400 N
Türschließer DIREKT II 150, 400 N, V2A
Montage Türschließer DIREKT 150
Beim Anbau des Türschließers DIREKT ist darauf zu achten, daß der Türschließer bei geschlossener Tür in einem möglichst günstigen Winkel zur Tür sitzt, und dadurch auch zum Schluß noch eine entsprechend hohe Schließkraft hat. Daher sollte der Gartentorschließer DIREKT 150 im Normalfall möglichst in einem weiter außen liegenden Loch des Montagewinkels befestigt werden. Um eine einwandfreie Funktion zu erzielen, müssen bestimmte Bandabstände eingehalten werden. Diese sind abhängig von der Art des Türbandes und der Befestigungsmöglichkeiten für den Montagewinkel sowie der Position des Türblatts am Türpfosten.
Beispiel 1:Anbau DIREKT 150 an Zugangstüren mit einseitig angeschweißten Bändern
Beispiel 2: Anbau Türschließer DIREKT 150 an Zugangstüren mit mittig angeschweißten Bändern
Beispiel 3: Anbau Türschließer DIREKT 150 an Zugangstüren mit Augenschraubenbändern
Videos zum Türschließer DIREKT 150:
Türschließer DIREKT für Zugangspforten

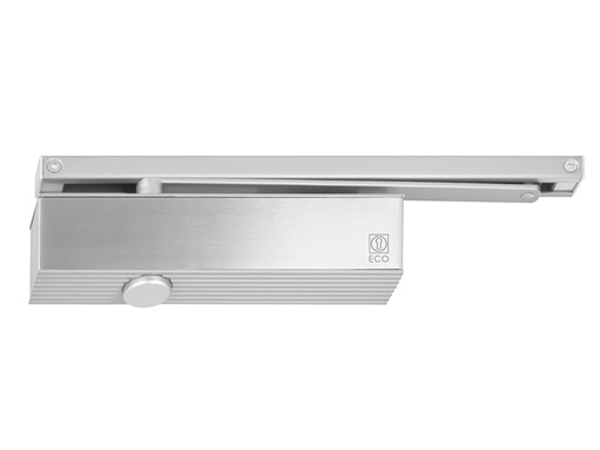

Gleitschienentürschließer ECO NEWTON TS-61 Schließkraftgröße 2 – 5
Der ECO NEWTON TS-61 Gleischienenschließer ist nach EN 1154 A geprüft (für Türbreiten bis 1.250 mm), stufenlos einstellbar. Der Endschlag, die Schließgeschwindigkeit und die Öffnungsdämpfung können stufenlos frontseitg eingestellt werden. Schließverzögerung optional. Für DIN-L und DIN-R. Bauhöhe kann die gleiche Ausführung genutzt werden, einschließlich Montageplatte nur 49 mm. Der Türöffnungswinkel beträgt 180°
- Schließkraft:
2-5
- Türbreite:
1250 mm
- Abmessungen:
Länge: 297 mm
Bautiefe: 49 mm
Höhe: 62 mm
- Endschlag:
stufenlos einstellbar
- Schließgeschwindigkeit:
stufenlos einstellbar
- Oberfläche:
Silber RAL 9006
- Öffnungsdämpfung:
stufenlos einstellbar
- Für Feuer- und Rauchschutztüren geeignet
- Unsichtbare Montageplatte für DIN Lochgruppe
- ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover
- Inklusive Gleitschiene B.
Die Highlights des ECO NEWTON TS-61 auf einen Blick:
ECOphysis: Der Türschließer und die Gleitschiene bilden eine formschlüssige Einheit aus Aluminium und Edelstahl.
ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff.
ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt.
ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs mit einem handelsüblichen Inbusschlüssel.
ECOgreen: Intelligente Konstruktion und bewusster Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei.
ECOcover: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-61 bzw. die Gleitschiene.
ECOline: Fertig montiert schließen Gleitschiene und Türschließer bündig ab.
ECOvario: Erlaubt den Einsatz aller Gleitschienentürschließer, sogar kombinierbar bei unterschiedlichen Türfl ügelbreiten. Somit kann ein optimales Preis-Leistungsverhältnis auf jede individuelle Türsituation abgestimmt werden.
Standardmäßige Auslieferung des Gleitschienenschließers mit Gleitschiene B und Montageplatte.
Montage des Gleitschienentürschließers ECO NEWTON TS-61 Bandseite mit Gleitschiene B, Abbildung DIN-L-Tür, DIN-R spiegelbildlich:
Normalmontage mit GleitschieneB, Bandseite
Kopfmontage mit Gleitschiene B, Bandseite
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar.
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist im Bereich von 10° -0° stufenlos einstellbar.
Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Auch die Dämpfungskraft kann stufenlos eingestellt werden.
Schließverzögerung (optional) Durch die Schließverzögerung wird die Schließgeschwindigkeit reduziert und ermöglicht so ein gefahrenloses Passieren für Personen. Einsatzorte sind vor allem Krankenhäuser und Pflegestationen. Die Verzögerung ist in einem Wirkungswinkel von 180° - 70° stufenlos einstellbar.
ECO NEWTON TS-41 Gleitschienentürschließer
Schließer mit Schließkraftgröße 1 - 4
Der ECO NEWTON TS-41 Gleischienentürschließer ist nach EN 1154 A geprüft (für Türbreiten bis 1.100 mm), stufenlos einstellbar. Der Endschlag und die Schließgeschwindigkeit können stufenlos über Messingventile mit Feingewinde eingestellt werden. Die Öffnungsdämpfung ist konstant, die Bauhöhe beträgt nur 41mm und der Türöffnungswinkel ist max. 180°. Für DIN-L und DIN-R.
- Schließkraft:
1-4
- Türbreite:
1100 mm
- Abmessungen:
Länge: 243 mm
Bautiefe: 41 mm
Höhe: 56 mm
- Endschlag:
stufenlos einstellbar
- Schließgeschwindigkeit:
stufenlos einstellbar
- Oberfläche:
Silber RAL 9006
- Gewicht:
1380g
- Öffnungsdämpfung:
konstant
- Für Feuer- und Rauchschutztüren geeignet
- Inklusive Gleitschiene B
- ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover.
Die Highlights des ECO NEWTON TS-41 auf einen Blick:
ECOphysis: Der Türschließer und die Gleitschiene bilden eine formschlüssige Einheit aus Aluminium und Edelstahl.
ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff.
ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt.
ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs mit einem handelsüblichen Inbusschlüssel.
ECOgreen: Intelligente Konstruktion und bewusster Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei.
ECOcover: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-41 bzw. die Gleitschiene.
ECOline: Fertig montiert schließen Gleitschiene und Türschließer bündig ab.
ECOvario: Erlaubt den Einsatz aller Gleitschienentürschließer, sogar kombinierbar bei unterschiedlichen Türfl ügelbreiten. Somit kann ein optimales Preis-Leistungsverhältnis auf jede individuelle Türsituation abgestimmt werden.
Standardmäßige Auslieferung des Gleitschienentürschließers mit Gleitschiene B, mit Montageplatte.
Montage des Gleitschienentürschließers ECO NEWTON TS-41 Bandseite mit Gleitschiene B, Abbildung DIN-L-Tür, DIN-R spiegelbildlich:
Normalmontage mit Gleitschiene B, Bandseite
Kopfmontage mit Gleitschiene B, Bandseite
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar.
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist im Bereich von 10° -0° stufenlos einstellbar.
Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Die Dämpfungskraft ist konstant und kann nicht eingestellt werden.
Zubehörset FKL-E von ECO
Einstellbare Federrastklemmung für Gleitschiene B
- mit integriertem Anschlagpuffer- Nicht für den Einsatz im Brandschutz zugelassen- Zur Offenhaltung von Türen mit Gleitschienenschließern EN 2 – EN 5- Haltekraft stufenlos einstellbar.- Offenhaltewinkel einstellbar von 70 – 130°- nicht überfahrbar. - Die Einstellbare Federrastklemmung ist nicht für den Einsatz im Brandschutz zugelassen.
Gleitschienentürschließer ECO NEWTON TS-61 Schließkraftgröße 2 – 5
Der ECO NEWTON TS-61 Gleischienenschließer ist nach EN 1154 A geprüft (für Türbreiten bis 1.250 mm), stufenlos einstellbar. Der Endschlag, die Schließgeschwindigkeit und die Öffnungsdämpfung können stufenlos frontseitg eingestellt werden. Schließverzögerung optional. Für DIN-L und DIN-R. Bauhöhe kann die gleiche Ausführung genutzt werden, einschließlich Montageplatte nur 49 mm. Der Türöffnungswinkel beträgt 180°
- Schließkraft:
2-5
- Türbreite:
1250 mm
- Abmessungen:
Länge: 297 mm
Bautiefe: 49 mm
Höhe: 62 mm
- Endschlag:
stufenlos einstellbar
- Schließgeschwindigkeit:
stufenlos einstellbar
- Oberfläche:
Silber RAL 9006
- Öffnungsdämpfung:
stufenlos einstellbar
- Für Feuer- und Rauchschutztüren geeignet
- Unsichtbare Montageplatte für DIN Lochgruppe
- ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover
- Inklusive Gleitschiene B.
Die Highlights des ECO NEWTON TS-61 auf einen Blick:
ECOphysis: Der Türschließer und die Gleitschiene bilden eine formschlüssige Einheit aus Aluminium und Edelstahl.
ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff.
ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt.
ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs mit einem handelsüblichen Inbusschlüssel.
ECOgreen: Intelligente Konstruktion und bewusster Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei.
ECOcover: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-61 bzw. die Gleitschiene.
ECOline: Fertig montiert schließen Gleitschiene und Türschließer bündig ab.
ECOvario: Erlaubt den Einsatz aller Gleitschienentürschließer, sogar kombinierbar bei unterschiedlichen Türfl ügelbreiten. Somit kann ein optimales Preis-Leistungsverhältnis auf jede individuelle Türsituation abgestimmt werden.
Standardmäßige Auslieferung des Gleitschienenschließers mit Gleitschiene B und Montageplatte.
Montage des Gleitschienentürschließers ECO NEWTON TS-61 Bandseite mit Gleitschiene B, Abbildung DIN-L-Tür, DIN-R spiegelbildlich:
Normalmontage mit GleitschieneB, Bandseite
Kopfmontage mit Gleitschiene B, Bandseite
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar.
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist im Bereich von 10° -0° stufenlos einstellbar.
Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Auch die Dämpfungskraft kann stufenlos eingestellt werden.
Schließverzögerung (optional) Durch die Schließverzögerung wird die Schließgeschwindigkeit reduziert und ermöglicht so ein gefahrenloses Passieren für Personen. Einsatzorte sind vor allem Krankenhäuser und Pflegestationen. Die Verzögerung ist in einem Wirkungswinkel von 180° - 70° stufenlos einstellbar.
Gleitschienentürschließer ECO NEWTON TS-31 B
Türschließer Schließkraftgröße 1 - 3
Gleitschienenschließer ECO Newton TS-31 B mit Schließkraftgröße 1 – 3 . Der ECO Newton TS-31 B ist nach EN 1154 A geprüft (für Türbreiten bis 950 mm) und ist stufenlos einstellbar. Der Endschlag und die Schließgeschwindigkeit können seitlich stufenlos eingestellt werden. Gleiche Ausführung für DIN-L und DIN-R. Bauhöhe nur 41 mm. Gewicht: 1.380g. Maximaler Türöffnungswinkel: 180°
- Schließkraft:
1-3 (stufenlos einstellbar)
- Türbreite:
nach EN ≥ 950 mm
- Abmessungen:
Länge: 243 mm
Bautiefe: 41 mm
Höhe: 56 mm
- Montageplatte:
nach EN 1154 A (Beiblatt 1) mit GS B
- DIN-Richtung:
DIN-L / DIN-R
- Endschlag:
stufenlos einstellbar
- Schließgeschwindigkeit:
stufenlos einstellbar
- Farbe / Oberfläche:
Silber RAL 9006 Weiß RAL 9016 Braun RAL 8014 Schwarz RAL 9005
- Öffnungsdämpfung:
konstant
- Schließverzögerung:
stufenlos einstellbar
- Feuer- und Rauchschutztüren geeignet
- Nach EU-Richtlinien zertifiziert
- Geprüft nach EN 1154 A
- Inklusive Gleitschiene B
Die Highlights des ECO NEWTON TS-31 auf einen Blick:
ECOunity: Mit nur zwei Grundkörpern bedient das ECO Newton Türschließer-Portfolio jede Türdimension, eine Ausführung für alle vier Montagearten.
ECOphysis: Der Türschließer und die Gleitschiene bilden eine formschlüssige Einheit aus Aluminium und Edelstahl.
ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff.
ECOmount: Die optionale Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt.
ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs mit einem handelsüblichen Inbusschlüssel.
ECOgreen: Intelligente Konstruktion und bewusster Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei.
ECOline: Fertig montiert schließen Gleitschiene und Türschließer bündig ab. Alle Materialien sind farblich perfekt abgestimmt - bis hin zu den Endkappen der Gleitschiene.
ECOvario: Erlaubt den Einsatz aller Gleitschienentürschließer, sogar kombinierbar bei unterschiedlichen Türflügelbreiten. Somit kann ein optimales Preis-Leistungsverhältnis auf jede individuelle Türsituation abgestimmt werden.
Neue Gesamtverpackung: TS-31 B: (Montage gem. DIN Lochgruppe) Komplettset inkl. Türschließerkörper, Gleitschiene B, Vierkanthebel B, Montageplatte, Montageanleitungen, Papierschablone und Befestigungszubehör.
Montage des Gleitschienentürschließers ECO NEWTON TS-31 B Bandseite mit Gleitschiene B, Abbildung DIN-L-Tür, DIN-R spiegelbildlich:
Normalmontage mit Gleitschiene B, Bandseite (Direktmontage mit Montageplatte)
Kopfmontage mit Gleitschiene B, Bandseite (Direktmontage mit Montageplatte)
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar.
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür, z.B. zum Überdrücken von Türdichtungen, Schlossfallen und von Luftdruck. Wirkungswinkel 10° -0°, stufenlos einstellbar.
Hekatron FSZ Basis Feststellanlagen-Zentrale
Die Feststellanlagen-Zentrale FSZ Basis von Hekatron ist Netzgerät, Handtaster, Resettaster, Alarmspeicher und Betriebszustandsanzeige in einem Gerät. Die Feststellanlagen-Zentrale ist geeignet für den Einsatz in Feststellanlagen in den verschiedensten Anwendungen in Industrie- und Verwaltungsgebäuden. Einfache Bedienung durch integrierte Taster für Alarm und Reset. Zusätzlich können weitere externe Taster angeschlossen werden. Über die Frontfolie werden die Zustände Alarm, Störung und Betrieb optisch angezeigt. Funktionen wie Alarmspeicher, Leitungsüberwachung gemäß DIN EN 14637 und die Wahl zwischen dem Anschluss mit einem oder mit zwei Stichen sind über DIP-Schalter ein- und ausschaltbar. Über einen 24V DC Ausgang können die Haftmagnete direkt angesteuert werden. Ein weiterer potentialfreier Wechselkontakt steht zur Weiterleitung eines Alarms an eine weitere Stelle zur Verfügung. Die Kabeleinführung erfolgt wahlweise von oben, unten oder der Rückseite des Gehäuses. Geprüft nach den Prüfvorgaben des DIBt von 2012 und nach DIN EN 14637. Einsetzbar nach DIBt und/oder DIN EN 14637.
Leistungsmerkmale der Feststellanlagen-Zentrale FSZ:
Integrierter Handauslösetaster mit wechselbarer Beschriftung
Integrierter Resettaster
Betriebs-, Alarm- und Störungsanzeige
zuschaltbare Alarmspeicherung
zuschaltbare Leitungsüberwachung
Abschlusswiderstände bei Leitungsüberwachung
2 x 43 kOhm
Geschalteter Ausgang +24V DC
Pot.-freier Wechsler
Kabeleinführungen 3 x M16 + 1 x M20 auf der Ober- und Unterseite
Kabeleinführungen 2 Langlöcher auf der Rückseite
Schutzart IP 54 bei Kabeleinführung von oben/unten
Schutzart IP 30 bei Kabeleinführung von hinten
Aufputzmontage
Optionale Montage auf eine Hutschiene
Bauaufsichtlich zugelassen vom DIBt Z-6.5-1725
Geprüft und Anerkannt nach DIN EN 14637
VdS geprüft und anerkannt G-Nr. 213091
Nenndaten der Feststellanlagen-Zentrale FSZ:
Eingangs-Nennspannung 230V AC
Ausgangs-Nennspannung 24V DC
Ausgangsstrom max. 400mA
Geschalteter Ausgang +24V DC
Pot.-freier Wechsler
Schaltleistung 250V AC/5A, 30V DC/3A
Betriebsumgebungstemperatur -10° bis +50°C
Farbe: weiß, ähnlich RAL 9003
Maße: HxBxT 146 x 146 x 60,5mm
Gewicht: 420g
ECO NEWTON TS-14 Gelenkarmschließer
Türschließer mit Schließkraftgröße 1, 2, 3 und 4
Der ECO NEWTON TS-14 Gelenkarmschließer hat die Schließkraftgrößen 1, 2, 3 und 4 und ist nach EN 1154 A geprüft (für Türbreiten bis 1.100 mm geeignet). Durch des Umsetzen Türschließer können die Schließkraftgrößen eingestellt werden. Der Endschlag wie auch die Schließgeschwindigkeit sind stirnseitig stufenlos einstellbar. Die Bauhöhe beträgt nur 38mm und der Türöffnungswinkel ist max. 180°. Für Band- und Bandgegenseite und DIN-L und DIN-R geeignet. Bandseite: Normalmontage auf dem Türblatt. Bandgegenseite: Kopfmontage auf der Türzarge. Standardmäßige Auslieferung des Gelenkarmschließers mit Gelenkarm.
- Schließkraft:
1/2/3/4 stufenlos einstellbar
- Türbreite:
1100 mm
- Abmessungen:
Länge: 209 mm
Bautiefe: 38 mm
Höhe: 56 mm
- Band- / Bandgegenseite:
geeignet
- DIN L / R
geeignet
- Endschlag:
seitlich stufenlos einstellbar
- Schließgeschwindigkeit:
seitlich stufenlos einstellbar
- Oberfläche:
Silber RAL 9006
- Inklusive Gelenkarm
Montage des Gelenkarmschließers ECO NEWTON TS-14 Bandseite, Abbildung DIN-L-Tür, DIN-R spiegelbildlich:
Normalmontage, Bandseite
Schließkraftgrößen: Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt, und durch das Verdrehen der Gelenkaufnahme um 180° erzielt.
Schließkraftdiagramm ECO Newton TS-14, Bandseite
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar.
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag hat einen Wirkungswinkel von 10° - 0°. Stufenlos einstellbar.
HINWEIS: Bei gefälzten Türen wird der Einsatz einer Montageplatte empfohlen.
Montage des Gelenkarmschließers ECO NEWTON TS-14 Bandgegenseite, Abbildung DIN-R-Tür, DIN-R spiegelbildlich:
Kopfmontage, Bandgegenseite
Schließkraftgrößen: Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt, und durch das Verdrehen der Gelenkaufnahme um 180° erzielt.
Schließkraftdiagramm ECO Newton TS-14, Bandgegenseite
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 170°* - 0° stufenlos einstellbar.
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag ist stufenlos einstellbar und hat einen Wirkungswinkel von 10° - 0°.
Der Türstopper ist als Öffnungsbegrenzung zu setzen! * Variiert je nach Türdicke und Bandtyp
51,05 €*
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
