Netzteil Stromversorgungsteil GEZE RSZ 6

GEZE Raucherkennungsteil GC 151 für RSZ 6 Sturzrauchschalter mit integrierter Steuerlogik — das Kernstück der GEZE Feststellanlage FA GC 150. Wird in die RSZ 6 eingeclipst oder direkt in die R-Gleitschiene eingebaut. Das Raucherkennungsteil GEZE RSZ 6 ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Optischer Rauchmelder mit Auslösevorrichtung und Steuerlogik in einem Bauteil Clipst direkt in das RSZ 6-Gehäuse oder in eine R-Gleitschiene Drei Klemmenleisten für Feststellvorrichtung, Deckenmelder, Handtaster Tauschintervall 8 Jahre nach DIN 14677 Ersatzteil / Neubestückung für bestehende FA GC 150-Anlagen Das Herzstück der Feststellanlage RSZ 6 Der GC 151 ist das zentrale Bauteil einer GEZE Feststellanlage FA GC 150: Er erkennt Rauch und steuert den Schließvorgang. Anders als ein reiner Deckenrauchmelder (GC 152) bringt er zusätzlich die komplette Steuerlogik mit — Anschlüsse für die Feststellvorrichtung, optional Deckenrauchmelder, Handtaster und das Funkmodul GC 171. Der GC 151 sitzt typischerweise über der Tür im RSZ-Gehäuse oder direkt in der R-Gleitschiene — im Sturzbereich, wo aufsteigender Rauch zuerst ankommt. Nach DIN 14677 muss der Rauchmelder alle 8 Jahre getauscht werden; das Herstelldatum steht auf dem Typenschild. Technische Daten GEZE RSZ 6 Typoptischer Rauchmelder + Steuerlogik EinbauortRSZ 6-Gehäuse oder R-Gleitschiene, waagerecht am Sturz Anschluss3 Klemmenleisten (KL1 Feststellung, KL2 Zusatzmelder/Taster, KL3 Funk) Betriebsspannung24 V DC (aus RSZ) Tauschintervall8 Jahre (DIN 14677) KompatibilitätGEZE FA GC 150, RSZ 6, R-Gleitschienen ZulassungDIBt, EN 54-7 Einbau & Wartung Altes Raucherkennungsteil aus RSZ 6 oder R-Gleitschiene entnehmen (nach Spannungsfreischaltung). Neuen GC 151 einclipsen, Klemmenleisten gemäß Vorlage verdrahten. Funktionstest: Alarm auslösen (Prüfaerosol), Feststellung muss abfallen. Eintrag ins Prüfbuch nach DIN 14677 — inkl. Herstelldatum und Einbaudatum. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Unterschied GC 151 vs. GC 152?GC 151: Sturzrauchschalter mit Steuerlogik (Kern der Anlage). GC 152: reiner Deckenrauchmelder zur Erweiterung in Flurbereichen. Kann ich den GC 151 auch in RSZ 7 verwenden?Nein — die RSZ 7 bringt ihre Steuerlogik bereits mit. Für RSZ 7 sind nur zusätzliche Deckenmelder (GC 152) oder Funkmelder (GC 172) erweiterbar. Warum alle 8 Jahre tauschen?Die optische Kammer verschmutzt und die Alarmschwellennachführung arbeitet nicht mehr zuverlässig. DIN 14677 schreibt den Tausch vor. Muss nach dem Tausch neu abgenommen werden?Nein, der reine Tausch des Raucherkennungsteils ist keine neue Abnahme. Die jährliche Fachprüfung muss jedoch dokumentieren, dass der Austausch erfolgt ist. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 (dieses Produkt) GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Dorma Rauchschalterplatine G-EMR — Einzel-Ersatz für RMZ und G-EMR AnlagenOriginal Austausch-Rauchmeldeeinheit (Platine + Messkammer)Universelle Ersatzplatine für RMZ, G-EMR 120°/140°, G-SR-EMRAktuelle Generation: 43 kΩ AbschlusswiderstandPflichtaustausch nach 8 Jahren (DIN 14677)Optisches Streulichtverfahren nach EN 54-7ProduktbeschreibungDie Dorma Rauchschalterplatine G-EMR ist das zentrale Verschleißteil aller Dorma Feststellanlagen-Gehäuse. Sie wertet Brandkenngrößen nach dem optischen Streulichtprinzip aus (EN 54-7) und steuert das sichere Schließen von Brandschutztüren im Alarmfall. Universell einsetzbar in RMZ (Sturzmontage), G-EMR 120°/140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler).Vorteile auf einen BlickUniversal-Ersatzteil — Eine Platine — drei AnlagentypenWirtschaftlich — Nur die Detektionseinheit wird getauscht (nicht das gesamte Gehäuse)Aktuelle Generation — 43 kΩ Abschlusswiderstand (ersetzt 121 kΩ Vorgänger)Integrierte Diagnose — 2 LEDs für Betriebsstatus und Wartungsbedarf4 DIP-Schalter — Konfiguration für Reset, Topologie, Zusatzmelder, HandtasterFail-Safe — Ruhestromprinzip — sichere Türschließung bei StromausfallTechnische DatenFunktionsprinzipOptisches Streulichtverfahren nach EN 54-7Betriebsspannung24 V DC (intern versorgt)Ausgangsleistungmax. 9,8 WAbschlusswiderstand43 kΩ (aktuell)SchutzartIP30Betriebstemperatur-20 °C bis +40 °CNutzungsdauer8 Jahre (DIN 14677)DIP-Schalter4 StückKompatibelRMZ, G-EMR 120°/140°, G-SR-EMRLED-DiagnoseLEDZustandBedeutungLED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OKLED 1Rot dauerhaftAlarm ausgelöstLED 1Grün blinkendWartezustand — manueller Reset erforderlichLED 2 (Service)Gelb blinkendWartung fällig oder WiderstandsfehlerLED 2Gelb dauerhaftAustauschfrist nach DIN 14677 erreichtDIP-Schalter KonfigurationDIPFunktionOFF (Standard)ON1Reset-VerhaltenAutomatischManuell (TS 99 FL Fluchtweg)2Topologie1 Stichleitung2 Stichleitung (Stern)3DeckenmelderOhneMit (Sturzabstand >1 m)4HandtasterOhneMit (EM 500, Freilauf)Normen & ZulassungenDIBt Z-6.500-2372 — BauartgenehmigungDIN EN 54-7 — Optischer RauchmelderDIN 14677 — Instandhaltung FeststellanlagenDIN EN 14637 — Feststellanlagen DrehflügeltürenCE-KonformitätAustauschanleitungSpannung trennen — 230-V-Zuleitung freischaltenVerkleidung entfernenDIP-Schalter dokumentieren — Einstellungen der alten Platine notierenAlte Platine aus den Halteklammern lösenNeue Platine einklicken, Steckverbindungen herstellenDIP-Schalter identisch übertragenSpannung wieder einschalten, Reset-Taster betätigenFunktionsprüfung mit Prüfgas (z.B. Hekatron 918/5)Häufige FragenWarum blinkt die gelbe LED nach Einbau?Wahrscheinlich falscher Abschlusswiderstand. Die aktuelle Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch 121 kΩ verbaut sind, erkennt die Anlage dies als Leitungsfehler — Widerstände bei Bedarf tauschen.In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig).Was passiert bei Stromausfall?Ruhestromprinzip — bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet, die Türen schließen sicher durch die Türschließer-Kraft (Fail-Safe).Wann sind zusätzliche Deckenmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke über 1 m beträgt — auch einseitig. DIP-Schalter 3 dann auf ON setzen und 2 RM-N installieren.Reicht die Einzelplatine oder soll ich das 10er-Pack nehmen?Bei einer Anlage genügt die Einzelplatine. Bei Wartung mehrerer Anlagen oder Großobjekt-Verwaltung ist das 10er-Pack (Art. 64670000) wirtschaftlicher und enthält Prüfbuch + Unterlagen. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: Rauchschalterplatine G-EMR — 10er Pack mit Prüfbuch (Art.-Nr. 64670000)

GEZE Netzteil / Stromversorgungsteil für RSZ 6 Originalersatzteil für die GEZE Rauchschalterzentrale RSZ 6 — wandelt 230 V AC in 24 V DC und versorgt Rauchmelder, Haftmagnete und Feststellvorrichtungen mit Betriebsspannung. Das Netzteil Stromversorgungsteil GEZE RSZ 6 ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Ersatznetzteil für GEZE RSZ 6 — 230 V AC → 24 V DC Passgenau für die RSZ 6 — Plug & Play Tausch Für Feststellanlagen mit kabelgebundenen Rauchmeldern und Haftmagneten Wartungsteil bei Ausfall der Zentrale — günstiger als komplette RSZ-Neuausstattung Austausch nur durch Elektrofachkraft (Spannungsfreischaltung) Das Netzteil der RSZ 6 Fällt die Stromversorgung einer GEZE Feststellanlage aus, steht häufig das Netzteil der RSZ 6 im Verdacht. In vielen Fällen muss nicht die komplette Zentrale getauscht werden — das Netzteil allein lässt sich ersetzen. Dieses Originalersatzteil passt mechanisch und elektrisch exakt zur RSZ 6 und spart gegenüber einem kompletten RSZ-Tausch deutlich Kosten. Das Netzteil wandelt 230 V Netzspannung in 24 V Gleichspannung, die für Rauchmelder (GC 151 / GC 152), Haftmagnete und elektrische Feststellvorrichtungen benötigt wird. Der Austausch darf nur durch eine Elektrofachkraft erfolgen; danach ist ein Funktionstest + Eintrag ins Prüfbuch vorgeschrieben. Technische Daten GEZE RSZ 6 TypErsatznetzteil RSZ 6 Eingangsspannung230 V AC, 50/60 Hz Ausgangsspannung24 V DC EinbauortGEZE Rauchschalterzentrale RSZ 6 Austausch durchElektrofachkraft LieferumfangNetzteil-Baugruppe komplett Austausch Anlage spannungsfrei schalten (Sicherung aus, VDE-Regeln beachten). Defektes Netzteil aus dem RSZ 6-Gehäuse ausbauen, Anschlüsse markieren. Neues Netzteil einsetzen, Anschlüsse gemäß Schaltplan herstellen. Anlage zuschalten, Funktionstest durchführen, Prüfbuch aktualisieren. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Woran erkenne ich, dass das Netzteil defekt ist?Die LED an der RSZ 6 leuchtet nicht mehr, die Feststellung fällt ab, Rauchmelder zeigen keine Ready-LED. Multimeter-Messung bestätigt: keine 24 V am Ausgang. Brauche ich statt Netzteil eine neue RSZ 6?Nur wenn weitere Baugruppen defekt sind. Häufig reicht das Netzteil. Ist die RSZ ohnehin 10+ Jahre alt, kann der Umstieg auf RSZ 7 sinnvoll sein (DIBt-Zulassung identisch, keine Neuabnahme). Kann ich das Netzteil selbst tauschen?Nein — 230V-Arbeiten sind Sache einer Elektrofachkraft. Danach muss ein Funktionstest dokumentiert werden. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 (dieses Produkt) E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Hekatron ORS 142 Optischer Rauchschalter Das Hekatron ORS 142 Optischer Rauchschalter ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7 für Feststellanlagen Weltweit meistverkaufter Schalter dieser Art – in allen DIBt-Bauartgenehmigungen gelistet Verschmutzungskompensation, Multi-Betriebszustandsanzeige (grün/gelb/rot) Revisionsanzeige nach DIN 14677 – Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH – je nach Montagesituation Optischer Rauchschalter ORS 142 Der ORS 142 ist der Standard-Rauchschalter für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwel- und offene Brände nach dem Streulichtprinzip (EN 54-7) und löst über einen potentialfreien Öffner die angeschlossene Hekatron-Zentrale aus. Made in Germany. Mit Verschmutzungskompensation für die zwei- bis dreifache Standzeit zwischen Wartungen, integrierter Messkammerüberwachung und mehrfarbiger Zustandsanzeige für die schnelle Sichtdiagnose. Technische Daten EigenschaftWert FunktionsprinzipStreulicht (Tyndall-Effekt) Ansprechschwelle Rauchnach EN 54-7 Ansprechschwelle Temperatur70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVss Restwelligkeit) Stromaufnahme Ruhemax. 22 mA RelaisÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Temperaturbereich−30 bis +60 °C Gewicht82 g AbmessungenØ 80 × H 33 mm Farbeweiß (RAL 9010) StandzeitAustausch nach 8 Jahren (DIN 14677) Leistungsmerkmale Verschmutzungskompensation – verlängert die Standzeit zwischen Wartungen Messkammerüberwachung – Eigendiagnose ohne externes Prüfen Multi-LED grün/gelb/rot für Betrieb, Verschmutzung, Alarm RS-Bus-Anschluss – Anbindung an RZA 142 Sammelanzeige (bis 20 Melder) Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Zentrales-übergreifend kompatibel mit dormakaba, GEZE, Dictator, ECO Schulte u.a. Steuergeräten Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Zubehör & Wartung Magnetset Leitungsüberwachung VE10 – Ersatzmagnete für die Leitungsüberwachung im Sockel Hekatron Prüfaerosol 918/5 – jährliche Funktionsprüfung nach DIN 14677 HAT 02 – externer Handauslösetaster Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum ORS 142 Welcher Sockel ist der richtige?143 A für trockene Decken-/Sturzmontage, 143 AF für Feuchträume, 143 W für Wandmontage, 143 UH für Unterputz/Hohldecke. Konsolen K 143-S/K für tiefe Räume. Wann ist der Wechsel fällig?Spätestens nach 8 Jahren – Pflicht nach DIN 14677. Die Multi-LED zeigt die Revisionsnotwendigkeit per gelbem Wechselblinken an. Welche Zentralen sind freigegeben?Alle Hekatron-Zentralen sowie zugelassene Steuergeräte anderer Hersteller (dormakaba, GEZE, Dictator, ECO Schulte, Tormax, Record etc.). Was leistet die Verschmutzungskompensation?Die Schwelle wird automatisch der schleichenden Verschmutzung angepasst – die Standzeit zwischen Wartungen verdoppelt bis verdreifacht sich. Darf der ORS 142 auf Fluchtwegen eingesetzt werden?Ja – im Gegensatz zum TDS 247 ist der ORS 142 für Flucht- und Rettungswege ausdrücklich freigegeben. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

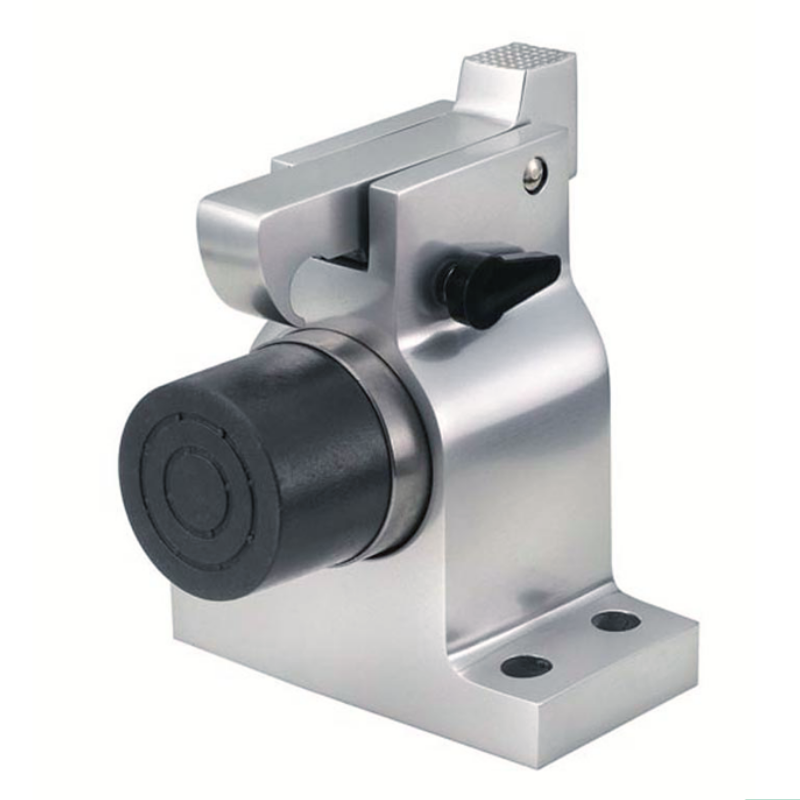

KWS 1009 Türfeststeller mit Fanghaken und Steindolle Das KWS 1009 Türfeststeller mit Fanghaken und Steindolle ist ein Original-Bauteil aus dem Sortiment KWS Baubeschläge (Türtechnik). Anwendungsbereich: Hochwertiger Türbau in Privat-, Gewerbe- und öffentlichen Bauten. Türfeststeller mit Fanghaken-Mechanismus Max. Türgewicht: 100 kg Betätigung: Fußbetätigung Türschließer-tauglich Erhältlich in 6 Ausführungen KWS 1009 Türfeststeller mit Fanghaken und Steindolle Beim Öffnen der Tür wird der Fanghaken über den Rollenkloben am Türblatt geführt und arretiert die Tür im definierten Öffnungswinkel. Gelöst wird die Arretierung durch Betätigen des Fanghakens bei gleichzeitigem Andrücken der Tür gegen den Feststeller.Modelle mit Ausschalthebel (z.B. KWS 1009/1010, 1061, 1091) erlauben das komplette Deaktivieren der Feststellfunktion — der Beschlag wirkt dann nur noch als gefederter Türpuffer. Technische Daten FunktionsprinzipTürfeststeller mit Fanghaken-Mechanismus BetätigungFußbetätigung Max. Türgewicht100 kg MaterialAluminium, Edelstahl-Rostfrei PufferSchwarzer Gummipuffer, gefedert. MontageBodenmontage TürschließerTürschließer-tauglich Ausführungen im Überblick Erhältlich in 6 Ausführungen: Artikel-Nr.Farbe / Oberfläche KWS.1009.02silberfarbig einbrennlackiert KWS.1009.03schwarz einbrennlackiert KWS.1009.10dunkelbraun einbrennlackiert KWS.1009.31silberfarbig eloxiert KWS.1009.35Edelstahl-Effekt eloxiert KWS.1009.47dunkelbraun eloxiert Weitere Oberflächen (Sonderfarben, Pulverbeschichtung) sind beim Hersteller auf Anfrage erhältlich. Montage Bodenmontage — Türfeststeller direkt auf den Bodenbelag aufgeschraubt (mit Dübeln) oder mit Steindolle in den Boden eingelassen. Größtmöglicher Abstand zum Türband wählen — je größer der Hebelarm, desto stabiler die Arretierung. Lieferumfang 1× Türfeststeller mit Fanghaken 1× Rollenkloben Schrauben, Dübel und sonstiges Befestigungsmaterial sind nicht im Lieferumfang enthalten und je nach Untergrund auszuwählen. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hochwertiger Türbau in Privat-, Gewerbe- und öffentlichen Bauten. KWS-Baubeschläge sind Original-Türtechnik aus Deutschland (V2A-Edelstahl matt gebürstet oder Aluminium eloxiert) und werden in Wohnungseingangs-, Büro-, Hotel- und Sanitärbereichen eingesetzt. Eingesetzt im Sortiment von MK-Beschlaege als Ergänzung zu Türschließern nach DIN EN 1154 und Türfeststellern – wartungsfreie Komponenten in DIN-Standardmaßen. Häufige Fragen Lässt sich die Feststellfunktion ausschalten?Bei Modellen mit Ausschalthebel (z.B. KWS 1009/1010, 1061, 1091/1092) ja — der Beschlag wirkt dann nur noch als gefederter Türpuffer. Modelle ohne Ausschalter halten die Tür immer im Öffnungswinkel. Welcher Rollenkloben passt?Der passende Rollenkloben ist im Lieferumfang enthalten. Bei lackierten Aluminium-Ausführungen meist Stahl, bei eloxierten und Edelstahl-Ausführungen Edelstahl-Rostfrei. Ist der Feststeller mit Türschließern kombinierbar?Ja, Fanghaken-Modelle sind explizit für den Einsatz mit Türschließern freigegeben. Die Schließkraft des Türschließers muss so dimensioniert sein, dass die Tür nach Aufheben der Arretierung sicher zurückläuft. Welche Oberflächen-Ausführung soll ich wählen?Für Standardanwendungen reichen lackierte Aluminium-Ausführungen. Bei höheren Anforderungen an Optik und Korrosionsschutz wählen Sie eloxiertes Aluminium oder Vollausführung in Edelstahl-Rostfrei (für hygienisch sensible oder anspruchsvolle Bereiche). Sind Befestigungsmaterialien im Lieferumfang?Schrauben und Dübel sind in der Regel nicht im Lieferumfang enthalten und je nach Untergrund (Beton, Mauerwerk, Holz, Trockenbau) zu wählen. Wo wird KWS produziert und welche Normen werden eingehalten?KWS Baubeschläge werden in Deutschland produziert. Türband-, Türfeststeller- und Türstopper-Komponenten sind in V2A-Edelstahl oder Aluminium-eloxiert verfügbar und entsprechen den DIN-Standardmaßen für Türtechnik. Türschließer-taugliche Komponenten sind nach DIN EN 1154 ausgelegt. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. 📖 Ratgeber zum Thema Sie finden im Türfeststeller Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte KWS Baubeschläge (Türtechnik)KWS TürfeststellerKWS Türstopper

Hekatron TDS 247 Thermo-Differential-Schalter Das Hekatron TDS 247 Thermo-Differential-Schalter ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Thermo-Differential-Schalter mit Maximalteil – für Staub-/Schmutzräume Erkennt schnelle Temperaturänderungen sowie absolute Hitze (Maximalteil) Optische Zustandsanzeige, Austauschanzeige nach DIN 14677 RS-Bus-Anschluss, potentialfreier Öffner Wichtig: nicht für Abschlüsse in Flucht- und Rettungswegen zugelassen Thermo-Differential-Schalter TDS 247 Der TDS 247 ist die Wärme-basierte Alternative zum optischen Rauchschalter, wenn die Umgebung Staub, Wasserdampf, Kondensat oder Rauch ohne Brandhintergrund hat – typisch für Tiefkühlhäuser, Werkstätten, Gewerbeküchen oder Tiefgaragen. Funktion: erkennt sowohl schnelle Temperaturanstiege (Differentialteil) als auch das absolute Erreichen einer Schwellentemperatur (Maximalteil). Bei Brand löst er die Hekatron-Zentrale aus, die wiederum den Haftmagneten freigibt. Einsatzgebiete GeeignetNicht geeignet Werkstätten, MaschinenhallenFlucht- und Rettungswege Tiefkühlhäuser, KühlräumeKrankenhauskorridore Gewerbeküchen mit WasserdampfTreppenhäuser Tiefgaragen mit AbgasenSchulflure Galvanik / LackieranlagenKindergärten / Pflegeheime Auf Flucht- und Rettungswegen ist immer der optische Rauchschalter ORS 142 vorgeschrieben. Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum TDS 247 Warum nicht auf Fluchtwegen?Wärmemelder reagieren langsamer als optische Rauchschalter. Auf Flucht- und Rettungswegen schreibt die DIBt-Zulassung deshalb explizit den Einsatz von ORS 142 vor. Wann ist der TDS 247 sinnvoller als der ORS 142?Wenn der ORS aufgrund von Staub, Wasserdampf oder Rauch ohne Brand zu Fehlauslösungen neigen würde – also in Industrie- und Spezialumgebungen. Welcher Sockel passt?Die gleichen wie zum ORS 142: Sockel 143 A/AF/W/UH bzw. die K-Konsolen. Wann ist der Tausch fällig?Nach 8 Jahren laut DIN 14677 – die optische Austauschanzeige meldet das. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder
