Türschließer DORMA TS 72

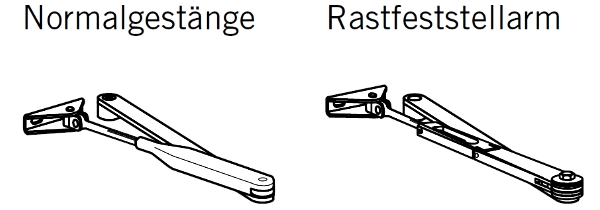

Dorma Normalgestänge für TS 71, TS 72, TS 73 und TS 83Original Normalgestänge für die Dorma TS 7x/83-ReiheKomplett mit FlachhebelPassend zu TS 71, TS 72, TS 73, TS 83Ersatzteil oder NeumontageProduktbeschreibungDas Normalgestänge ist die Standardgestänge-Variante für die Scherengestänge-Türschließer-Reihe Dorma TS 71, TS 72, TS 73 und TS 83. Komplett mit Flachhebel — fertig zur Montage.Technische DatenVerwendungNormalgestänge für Scherengestänge-TürschließerPassend zuDorma TS 71, TS 72, TS 73, TS 83LieferumfangKomplettes Gestänge mit FlachhebelHäufige FragenWas unterscheidet Normalgestänge und Rastfeststellarm?Das Normalgestänge schließt die Tür stets selbsttätig. Der Rastfeststellarm (Art. 22003001-02) erlaubt zusätzlich das Halten in Offenstellung — nicht für Brandschutztüren zulässig.Welche Türschließer passen zu diesem Gestänge?TS 71, TS 72, TS 73 und TS 83 aus der ClassicLine-Reihe.Verwandte ProdukteSiehe auch: Rastfeststellarm mit Abschaltung (statt Normalgestänge) (Art.-Nr. 22003001-02)

Dorma Rastfeststellarm mit Abschaltung für TS 71/72/73/83Gestänge mit zusätzlicher RastfeststellfunktionTür kann in Offenstellung gehalten werdenRastfunktion am Arm ein- und ausschaltbarPassend zu TS 71, TS 72, TS 73, TS 83ProduktbeschreibungDer Dorma Rastfeststellarm mit Abschaltung ist die komfortable Alternative zum Normalgestänge: Die Tür rastet im gewünschten Öffnungswinkel ein und bleibt offen. Die Rastfunktion lässt sich direkt am Gestänge ein- und ausschalten — ideal in Verkaufsräumen, Lobbies und Lagerbereichen mit häufigem Türverkehr.Vorteile auf einen BlickRastfeststellung — Tür hält in Offenstellung — z.B. zum Transport oder LüftenSchaltbar — Funktion am Gestänge aktivier- und deaktivierbarUniversalkompatibel — Passend zu TS 71, TS 72, TS 73, TS 83Nachrüstbar — Tausch gegen Normalgestänge möglichTechnische DatenVerwendungRastfeststellarm mit AbschaltungPassend zuDorma TS 71, TS 72, TS 73, TS 83BrandschutztürenNicht zulässig — Mechanische Rastung an Brandschutztüren verbotenHäufige FragenEignet sich der Rastfeststellarm für Brandschutztüren?Nein. Mechanische Rastfeststellungen sind an Brandschutztüren grundsätzlich verboten. Dort ist eine bauaufsichtlich zugelassene Feststellanlage mit Rauchmelder Pflicht (z.B. TS 93 EMR).Wie funktioniert die Abschaltung?Über einen Schalthebel am Gestänge wird die Rastfunktion aktiviert oder deaktiviert — bei deaktiviertem Zustand schließt die Tür wie mit einem Normalgestänge selbsttätig.Verwandte ProdukteSiehe auch: Normalgestänge (ohne Rastfunktion) (Art.-Nr. 22002301)

DORMA TS 73 V — Scherengestänge-Türschließer EN 2-4 mit ÖffnungsdämpfungScherengestänge-Türschließer mit selbstregulierender ÖffnungsdämpfungSchließkraft EN 2-4, Türbreiten bis 1.100 mmKompakte Bauform — nur 225 mm Länge, 1,3 kgOptional mit Rastfeststellarm für Halten in OffenstellungAuch für Feuer- und Rauchschutztüren zugelassenProduktbeschreibungDer DORMA TS 73 V kombiniert wirtschaftliches Scherengestänge mit moderner Öffnungsdämpfung. Die selbstregulierende Funktion verhindert harte Anschläge an der Wand und erhöht die Lebensdauer von Tür und Beschlag. Mit nur 225 mm Bauform gehört er zu den kompaktesten Modellen seiner Klasse.Vorteile auf einen BlickÖffnungsdämpfung — Selbstregulierend — schützt Türen, Wände und BeschlägeKompakt — Bauform 225 mm, Gewicht nur 1,3 kgStufenlos einstellbar — Schließkraft EN 2-4 stufenlos justierbarBrandschutz-zugelassen — Auch für Feuer- und RauchschutztürenVielseitige Montage — Bandseite Türblatt oder Sturz BandgegenseiteEN-Klassen und TürbreitenEN-KlasseTürbreite max.AnwendungEN 2850 mmSchmale InnentürenEN 3950 mmStandardtürenEN 41.100 mmBreite Türen / BrandschutzTechnische DatenSchließkraftEN 2-4, stufenlosTürbreite max.1.100 mmBauform Länge225 mmGewicht1,3 kgÖffnungsdämpfungSelbstregulierendOptionalRastfeststellarm mit AbschaltungAnschlagrichtungDIN-L / DIN-R universellNormen & ZulassungenEN 1154 — Türschließer geprüftCE-KennzeichnungMontageZwei Standardvarianten: Türblattmontage auf der Bandseite oder Sturzmontage auf der Bandgegenseite. Beide Varianten sind universell für DIN-Links und DIN-Rechts geeignet — ohne Umstellung am Schließer.Häufige FragenWas bringt die Öffnungsdämpfung?Sie bremst die Tür beim weiten Öffnen — verhindert harte Anschläge an Wand oder Türstopper und schont so Tür, Wand und Beschlag. Die Funktion ist selbstregulierend und benötigt keine Wartung.Wie unterscheidet sich der TS 73 V vom TS 72?Der TS 73 V hat zusätzlich Öffnungsdämpfung und kompaktere Bauform (225 mm vs. 270 mm). Der TS 72 ist die wirtschaftlichere Basisvariante ohne Dämpfung.Wofür gibt es die Rastfeststellarm-Variante?Damit lässt sich die Tür im gewünschten Winkel offenrasten — praktisch bei häufigem Türverkehr. Bei Brandschutztüren nicht zulässig — dort wird eine Feststellanlage mit Rauchmelder benötigt.Gibt es eine elektromechanische Variante?Ja, der TS 73 EMF (separat erhältlich) verfügt über elektromagnetische Feststellung — geeignet für Feststellanlagen mit RMZ-Steuerung.Verwandte ModelleSiehe auch: Dorma TS 72 (ohne Öffnungsdämpfung, günstiger) (Art.-Nr. 22232101.22002301M)

Abschluss-Modul für Feststellanlagen mit aktiver Leitungsüberwachung (LÜ) Pflicht-Komponente bei FSZ Basis und FSZ Pro mit LÜ nach EN 14637 Bei der RSZ Kompakt und FSZ Pro im Lieferumfang enthalten Wird am Ende der Brandmelder-Stichleitung montiert Erkennt Drahtbruch und Kurzschluss in der Stichleitung AM 142 – Abschluss-Modul für Stichleitungen Das AM 142 ist ein kleines, aber wichtiges Bauteil: Es schließt die Brandmelder-Stichleitung ab und ermöglicht der Hekatron-Zentrale die Leitungsüberwachung nach EN 14637. Drahtbrüche und Kurzschlüsse in der Stichleitung werden so als Störung erkannt – die Anlage wird sicher und revisionsfähig. Bei der FSZ Pro und der RSZ Kompakt liegt das AM 142 dem Lieferumfang bei. Bei der FSZ Basis ist es je nach Variante separat zu bestellen, sobald die Leitungsüberwachung aktiviert werden soll. Häufige Fragen zum AM 142 Wann brauche ich das AM 142?Wenn die Leitungsüberwachung in der Zentrale aktiviert ist (DIP 1 ON bei FSZ Basis, DIP 3 ON bei FSZ Pro). Brauche ich es immer?Nein – nur bei aktiver LÜ nach EN 14637. Bei Anlagen ohne LÜ entfällt das Modul. Wo wird es eingebaut?Am Ende der Brandmelder-Stichleitung – nach dem letzten Sockel. Bei 2-Stich-Betrieb ein AM 142 pro Stich. Wie groß ist das Modul?Sehr klein, passt in den Sockel oder in die Klemmdose hinter dem letzten Melder.

DORMA TS 73 V — Scherengestänge-Türschließer EN 2-4 mit ÖffnungsdämpfungScherengestänge-Türschließer mit selbstregulierender ÖffnungsdämpfungSchließkraft EN 2-4, Türbreiten bis 1.100 mmKompakte Bauform — nur 225 mm Länge, 1,3 kgOptional mit Rastfeststellarm für Halten in OffenstellungAuch für Feuer- und Rauchschutztüren zugelassenProduktbeschreibungDer DORMA TS 73 V kombiniert wirtschaftliches Scherengestänge mit moderner Öffnungsdämpfung. Die selbstregulierende Funktion verhindert harte Anschläge an der Wand und erhöht die Lebensdauer von Tür und Beschlag. Mit nur 225 mm Bauform gehört er zu den kompaktesten Modellen seiner Klasse.Vorteile auf einen BlickÖffnungsdämpfung — Selbstregulierend — schützt Türen, Wände und BeschlägeKompakt — Bauform 225 mm, Gewicht nur 1,3 kgStufenlos einstellbar — Schließkraft EN 2-4 stufenlos justierbarBrandschutz-zugelassen — Auch für Feuer- und RauchschutztürenVielseitige Montage — Bandseite Türblatt oder Sturz BandgegenseiteEN-Klassen und TürbreitenEN-KlasseTürbreite max.AnwendungEN 2850 mmSchmale InnentürenEN 3950 mmStandardtürenEN 41.100 mmBreite Türen / BrandschutzTechnische DatenSchließkraftEN 2-4, stufenlosTürbreite max.1.100 mmBauform Länge225 mmGewicht1,3 kgÖffnungsdämpfungSelbstregulierendOptionalRastfeststellarm mit AbschaltungAnschlagrichtungDIN-L / DIN-R universellNormen & ZulassungenEN 1154 — Türschließer geprüftCE-KennzeichnungMontageZwei Standardvarianten: Türblattmontage auf der Bandseite oder Sturzmontage auf der Bandgegenseite. Beide Varianten sind universell für DIN-Links und DIN-Rechts geeignet — ohne Umstellung am Schließer.Häufige FragenWas bringt die Öffnungsdämpfung?Sie bremst die Tür beim weiten Öffnen — verhindert harte Anschläge an Wand oder Türstopper und schont so Tür, Wand und Beschlag. Die Funktion ist selbstregulierend und benötigt keine Wartung.Wie unterscheidet sich der TS 73 V vom TS 72?Der TS 73 V hat zusätzlich Öffnungsdämpfung und kompaktere Bauform (225 mm vs. 270 mm). Der TS 72 ist die wirtschaftlichere Basisvariante ohne Dämpfung.Wofür gibt es die Rastfeststellarm-Variante?Damit lässt sich die Tür im gewünschten Winkel offenrasten — praktisch bei häufigem Türverkehr. Bei Brandschutztüren nicht zulässig — dort wird eine Feststellanlage mit Rauchmelder benötigt.Gibt es eine elektromechanische Variante?Ja, der TS 73 EMF (separat erhältlich) verfügt über elektromagnetische Feststellung — geeignet für Feststellanlagen mit RMZ-Steuerung.Verwandte ModelleSiehe auch: Dorma TS 72 (ohne Öffnungsdämpfung, günstiger) (Art.-Nr. 22232101.22002301M)

DORMA TS 91 N — Gleitschienen-Türschließer EN 3 für schmale Türen bis 950 mmKompakter Gleitschienen-Türschließer im Contur-DesignSchließkraft EN 3 — speziell für schmale Türen bis 950 mmEasy-Open-Technologie — reduzierter Kraftaufwand beim ÖffnenDesigngleichheit mit TS 92, TS 93, TS 97 — einheitliches ErscheinungsbildDIN-L / DIN-R universell — auch für barrierefreie Türen geeignetProduktbeschreibungDer DORMA TS 91 N ist ein wirtschaftlicher Gleitschienen-Türschließer für schmale Türen bis 950 mm. Im einheitlichen Contur-Design des dormakaba-Baukastens fügt er sich nahtlos in Räume mit anderen TS 9X-Schließern ein. Die Easy-Open-Technologie reduziert den Kraftaufwand beim Türöffnen spürbar — wichtig für barrierefreie Anwendungen nach DIN 18040.Vorteile auf einen BlickEasy-Open-Technologie — Herzförmige Nockenscheibe — geringerer ÖffnungswiderstandSchmal & kompakt — Speziell für Türen bis 950 mm — z.B. WC, Nebenräume, FlureDesignkonsistent — Optisch identisch mit TS 92 / TS 93 / TS 97Wirtschaftlich — Gleitschienen-Komfort zum günstigeren PreisBarrierefrei — Erfüllt DIN 18040 / DIN SPEC 1104 für Türen bis 950 mmEN-Klassen und TürbreitenEN-KlasseTürbreite max.AnwendungEN 3950 mmSchmale Innentüren / WC / NebenräumeTechnische DatenSchließkraftEN 3 (fest)Türbreite max.950 mmGleitschieneG-N (im Lieferumfang)AntriebHerzförmige Nockenscheibe (Easy-Open)SchließbereicheZwei Zonen, unabhängig regulierbarMontageTürblatt Bandseite (Standard)AnschlagrichtungDIN-L / DIN-R universellOptionalRF-Einheit (mechanische Rastfeststellung)OberflächenSilberfarbig, weiß, Edelstahl-LookNormen & ZulassungenDIN EN 1154 — Türschließer geprüftCE-KennzeichnungDIN 18040 / DIN SPEC 1104 — BarrierefreiheitVergleich der TS-ReiheModellEN-KlasseTürbreite max.BesonderheitTS 91 NEN 3950 mmSchmale Türen, wirtschaftlichTS 92 BasicEN 1-41.100 mmStandardlösung mit Easy-OpenTS 93 BasicEN 2-51.250 mmPremium, ÖffnungsdämpfungTS 98 XEAEN 1-61.400 mmPremium, alle 4 MontageartenHäufige FragenWann passt der TS 91 N besser als der TS 92?Wenn die Tür bis 950 mm breit ist — der TS 91 N ist als Festschließkraft EN 3 wirtschaftlicher. Bei breiteren Türen (bis 1.100 mm) oder variabler Schließkraft den TS 92 wählen.Eignet sich der TS 91 N für Brandschutztüren?Ja, sofern die Tür entsprechend zugelassen ist und die Schließkraft EN 3 ausreicht. Bei breiteren Brandschutztüren TS 93 oder TS 98 XEA empfohlen.Welche Gleitschiene wird benötigt?Die G-N Gleitschiene ist im Lieferumfang. Optional ist eine RF-Einheit für mechanische Rastfeststellung (Art. 18570000) erhältlich.Ist die Gleitschiene austauschbar?Ja — als Modul. Für elektromechanische Feststellung (z.B. EMF/EMR) wird allerdings das größere TS 93 / TS 98 System empfohlen.Verwandte ModelleSiehe auch: Dorma TS 92 Basic (für breitere Türen bis 1.100 mm) (Art.-Nr. 42020601)

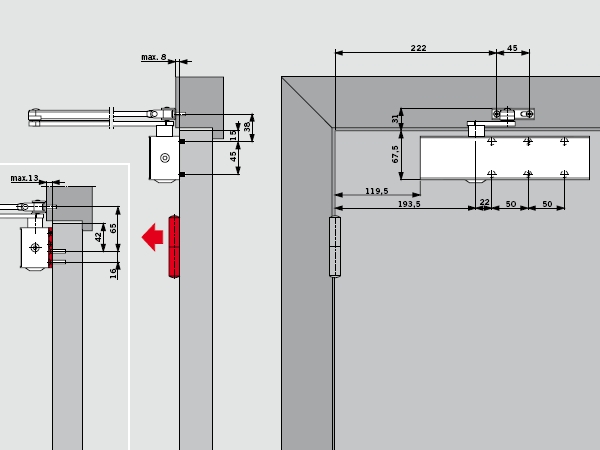

DORMA TS 72 — Scherengestänge-Türschließer ClassicLine, EN 3-4Wirtschaftlicher Scherengestänge-Türschließer der ClassicLineSchließkraft EN 3-4, Türbreiten bis 1.100 mmKomfortable Ventileinstellung von vorn (Geschwindigkeit + Endschlag)Serienmäßige Montageplatte — saubere BefestigungDIN-L und DIN-R universell verwendbarProduktbeschreibungDer DORMA TS 72 ist die preiswerte Standardlösung der ClassicLine — ein bewährter Scherengestänge-Türschließer für Innentüren ohne besondere Komfortanforderungen. Geschwindigkeit und Endschlag lassen sich komfortabel von vorn am Gehäuse einstellen, ohne den Schließer abzunehmen.Vorteile auf einen BlickWirtschaftlich — Einstiegsmodell der ClassicLine — bestes Preis-Leistungs-VerhältnisMontageplatte serienmäßig — Saubere Befestigung am TürblattFrontale Ventileinstellung — Justage ohne DemontageUniversell — DIN-Links und DIN-Rechts ohne UmstellungBrandschutz-tauglich — Geprüft nach EN 1154 — auch für FeuerschutztürenEN-Klassen und TürbreitenEN-KlasseTürbreite max.Empfohlen fürEN 3950 mmStandardtürenEN 41.100 mmBreite TürenTechnische DatenSchließkraftEN 3-4, festTürbreite max.1.100 mm (EN 4)GestängetypNormalgestänge (optional Rastfeststellarm)MontageTürblattmontage Bandseite, Sturzmontage BandgegenseiteAnschlagrichtungDIN-L / DIN-R universellZwei Schließbereiche180°-15° und 15°-0° unabhängig regulierbarLieferumfangTS 72 mit Normalgestänge, Montageplatte, BefestigungsmaterialVarianten der ReiheTS 72 mit Normalgestänge — Standard für selbstschließende TürenTS 72 mit Rastfeststellarm — für Türen, die zeitweise offen gehalten werden sollen (nicht bei Brandschutztüren)Normen & ZulassungenEN 1154 — Türschließer mit hydraulischer DämpfungCE-Kennzeichnung — BauproduktenverordnungISO 9001 — Qualitätsmanagement (Hersteller)Häufige FragenWorin unterscheidet sich der TS 72 vom TS 71?Beim TS 72 lassen sich Schließgeschwindigkeit und Endschlag bequem von vorn einstellen — der TS 71 nutzt einen einfacheren Zahntrieb und ist die noch günstigere Variante.Eignet sich der TS 72 für Brandschutztüren?Ja — der TS 72 ist nach EN 1154 geprüft und für Feuerschutztüren zugelassen, sofern eine selbstschließende Funktion (ohne Feststellung) benötigt wird.Ist der TS 72 barrierefrei?Eingeschränkt: Für Türen nach DIN 18040 / DIN SPEC 1104 mit reduziertem Öffnungsmoment empfehlen wir die Easy-Open-Modelle TS 92 oder TS 93.Was bringt der Rastfeststellarm?Damit kann die Tür in einem definierten Winkel offen rasten — komfortabel beim Lüften oder Transport. Wichtig: Nicht für Brandschutztüren zulässig.Verwandte ModelleSiehe auch: Dorma TS 73 V (mit Öffnungsdämpfung, kompakter) (Art.-Nr. 37010101.22002301M)

Dorma TS 93 Basic — Komplettpaket: Türschließer, Montageplatte, Basic-GleitschieneKomplettpaket: TS 93 Türschließer + Montageplatte + Basic-GleitschieneEasy-Open-Technologie — 40 % weniger ÖffnungskraftSchließkraft EN 2-5 stufenlos, Türen bis 1.250 mmSerienmäßige ÖffnungsdämpfungBandseite (B) und Bandgegenseite (G) als VariantenProduktbeschreibungDer Dorma TS 93 Basic ist die Komplettverpackung für die ein-flügelige Standardanwendung — Türschließer, Montageplatte und Basic-Gleitschiene in einer Lieferung. Praktisch für Lagerhaltung im Objektgeschäft und schnelle Montage. Ideale Lösung für die typische Innenraumtür mit Anforderung an Easy-Open und Öffnungsdämpfung.Vorteile auf einen BlickKomplettpaket — Kein separates Bestellen — alles in einer BoxEasy-Open — Bis zu 40 % weniger Kraftaufwand beim Öffnen (cam action)Öffnungsdämpfung — Serienmäßig — schont Tür und WandStufenlos EN 2-5 — Schließkraft individuell anpassbarAuch Bandgegenseite — Variante TS 93 Basic G für umgekehrte MontageEN-Klassen und TürbreitenEN-KlasseTürbreite max.Empfohlene AnwendungEN 2850 mmSchmale InnentürenEN 3950 mmStandardtürenEN 41.100 mmBreite InnentürenEN 51.250 mmBrandschutz / breite TürenTechnische DatenSchließkraftEN 2-5, stufenlos einstellbarTürbreite max.1.250 mmÖffnungsdämpfungSerienmäßigGleitschieneBasic-Gleitschiene (im Lieferumfang)LieferumfangTürschließer + Montageplatte + Basic-GleitschieneOptionalRastfeststellung, Öffnungsbegrenzung G-NVarianten der ReiheTS 93 Basic B — Bandseite (Standard)TS 93 Basic G — BandgegenseiteNormen & ZulassungenDIN EN 1154 — Türschließer geprüftCE-KennzeichnungHäufige FragenWas unterscheidet TS 93 Basic vom TS 93 B?TS 93 Basic ist die Komplettverpackung mit einer einfacheren Basic-Gleitschiene — eine effiziente Standardlösung. Der TS 93 B ist modular aufgebaut und kann mit verschiedenen Spezialgleitschienen kombiniert werden (G-EMF, G-EMR, GSR).Wann nehme ich die G-Variante?Wenn der Schließer auf der Bandgegenseite des Türblatts montiert werden soll. Diese Anordnung ist seltener, aber bei speziellen Wandgegebenheiten (kein Platz auf der Bandseite) die richtige Wahl.Lässt sich der TS 93 Basic später zu einer Feststellanlage umbauen?Ja — durch Tausch der Basic-Gleitschiene gegen G-EMF, G-EMR oder GSR. Die Schließerseite bleibt erhalten.Welche Oberflächen gibt es?Standard: silberfarbig oder weiß. Weitere Oberflächen über die Variantenauswahl.Verwandte ModelleSiehe auch: Dorma TS 93 B (modulare Variante mit G-N) (Art.-Nr. 43020001.64010001.M)

Ausführung KWS.1083.03 aus der Reihe KWS 1083 Farbe / Oberfläche: schwarz einbrennlackiert Material: Aluminium (lackiert) Funktion identisch zum Hauptprodukt KWS 1083 KWS.1083.03 — schwarz einbrennlackiert Diese Ausführung des KWS 1083 unterscheidet sich vom Basismodell durch die schwarz einbrennlackiert-Oberfläche. Funktion, Maße und Anwendung sind identisch — die vollständige Funktions- und Montagebeschreibung sowie die FAQ stehen in der Hauptbeschreibung des KWS 1083. Ausführungen im Überblick Erhältlich in 3 Ausführungen: Artikel-Nr.Farbe / Oberfläche KWS.1083.02silberfarbig einbrennlackiert KWS.1083.03schwarz einbrennlackiert KWS.1083.10dunkelbraun einbrennlackiert Weitere Oberflächen (Sonderfarben, Pulverbeschichtung) sind beim Hersteller auf Anfrage erhältlich. Montage Wandmontage — Befestigungslasche oder Wandhalter an der Wand verdübelt, Halter / Rollenkloben am Türblatt befestigt. Lieferumfang 1× Türfeststeller mit Fanghaken 1× Rollenkloben Schrauben, Dübel und sonstiges Befestigungsmaterial sind nicht im Lieferumfang enthalten und je nach Untergrund auszuwählen.

Bodenhaftmagnet für Feststellanlagen, runde Bauform Haftkraft 490 N, Stromaufnahme 63 mA bei 24 V DC Verdeckte Anschlussklemmen, integrierte Freilaufdiode + Verpolschutz Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Schutzart IP 40, kompatibel mit FSZ Basis / Pro / Kompakt und RSZ Kompakt Türhaftmagnet THM 413 für Bodenmontage Der Hekatron THM 413 hält Brand- und Rauchschutztüren am Boden offen und gibt sie bei Rauchalarm, Stromausfall oder Handauslösung sofort frei. Die runde Bauform mit verdeckten Klemmen ist die unauffälligste Variante im Hekatron-Programm und wird vorzugsweise am Bodenanschlag oder an niedrigen Wandkonsolen montiert. Eine integrierte Freilaufdiode schützt die Steuerelektronik der Zentrale beim Abschalten, der Verpolschutz verhindert Schäden bei vertauschten Anschlüssen. Versorgt wird der Magnet über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC – bei Spannungsverlust fällt die Ankerplatte ab und die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten EigenschaftWert MontageortBoden, optional Wand mit Konsole Haftkraft490 N Betriebsspannung24 V DC Stromaufnahme63 mA MagnetdurchmesserØ 55 mm SchutzartIP 40 Anschlussklemmenverdeckt, integrierte Freilaufdiode + Verpolschutz Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Zuordnung Magnet → Ankerplatte ModellMontageHaftkraftStandard-PlatteWinkelplatte THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 425-1Wand/Tor1.372 NASS 75AFS 75 THM 439 / 185–485Wand schwenkbar490 NASS 55AFS 55 Standard (ASS): flache Platte, Schwenkbereich ±20°. Winkel (AFS): flexible Platte mit großem Schwenkbereich – empfohlen, wenn Tür und Magnet nicht exakt fluchten. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 413 Welche Ankerplatte passt zum THM 413?ASS 55 als Standardplatte oder AFS 55 als flexible Winkelplatte. Beide haben den passenden Magnetdurchmesser von 55 mm. Wird der THM 413 für Tür oder Tor eingesetzt?Hauptsächlich für Türen am Bodenanschlag. Für Tore mit höherer Schließkraft empfehlen wir den THM 425-1 (1.372 N). Was passiert bei Stromausfall?Der Magnet wird stromlos, die Ankerplatte fällt ab und der Türschließer schließt die Tür (Fail-Safe nach EN 14637). Welche Hekatron-Zentralen sind freigegeben?FSZ Basis, FSZ Pro, FSZ Kompakt sowie RSZ Kompakt. In allen DIBt-Bauartgenehmigungen gelistet. Wie oft muss der Magnet geprüft werden?Sicht- und Funktionsprüfung jährlich nach DIN 14677, Wartung durch befähigte Person dokumentiert im Prüfbuch.

Standard-Ankerplatte Ø 55 mm, flache Bauform Robuste, einfache Lösung für planparallele Tür-/Wandsituationen Passt zu THM 413 und allen THM 439-Varianten Stahl verzinkt, Magnetfläche feinbearbeitet Standard-Ankerplatte ASS 55 Die ASS 55 ist die klassische Gegenplatte für Hekatron-Haftmagnete mit 55 mm Durchmesser. Flach gebaut, robust verzinkt, ohne bewegliche Teile – die ASS-Reihe ist die wartungsarme Standard-Wahl für alle Türsituationen, in denen Türblatt und Magnetfläche plan zueinander liegen. Wird am Türblatt verschraubt. Die Feinbearbeitung der Magnetfläche stellt vollen Haftkontakt sicher – in Verbindung mit dem THM 413 sind das 490 N Haftkraft. Welcher Magnet zur ASS 55? MagnetBauformHaftkraft THM 413Bodenmagnet rund490 N THM 439/185schwenkbar 185 mm490 N THM 439/335schwenkbar 335 mm490 N THM 439/485schwenkbar 485 mm490 N ASS 55 oder AFS 55? Bei Standard-Türsituationen mit fluchtender Tür reicht die ASS 55 völlig aus – sie ist günstiger und wartungsärmer. Steht die Tür schräg zur Wand (typisch im Bestand und bei Sanierung), dann die AFS 55 mit Schwenkkopf nehmen. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur ASS 55 Welche Magnete passen?Alle Hekatron-Magnete mit 55 mm Magnetdurchmesser: THM 413 und die komplette THM 439-Reihe (185/335/485 mm). ASS oder AFS?ASS bei plan fluchtender Tür – flach, einfach, günstig. AFS bei schiefer Wand-Tür-Situation – mit Schwenkbereich ±60°. Wie wird die Platte montiert?Mit den beiliegenden Holzschrauben am Türblatt verschraubt. Vor dem Festziehen einmal an den Magneten andocken und Position prüfen. Muss die ASS 55 gewartet werden?Sichtprüfung jährlich. Magnetfläche reinigen, Befestigungsschrauben nachziehen. Bei Korrosionsspuren austauschen.

Aufputz-Sockel zur Wandmontage – speziell für Sturzmelder Für ORS 142 und TDS 247 in trockenen Räumen Mit Magnet zur Leitungsüberwachung Klassischer Einbau über dem Türsturz, ohne Zwischenkonsole Robuste Aufnahme, einfache Verkabelung über seitliche Kabeleinführung Sockel 143 W für Sturzmontage Der Sockel 143 W ist die Wand-Variante der 143-Sockel-Reihe. Er wird klassisch über dem Türsturz angebracht, sodass der ORS 142 bzw. TDS 247 horizontal nach unten zeigt – die typische Position für Sturzmelder einer Feststellanlage. Unterschied zum 143 A: das Gehäuse ist für die seitliche Wandbefestigung optimiert. Wann Sockel 143 W? SituationSockel Direkt an der Decke143 A Über dem Türsturz an der Wand143 W Hohe Decke / KragarmmontageKonsole K 143-K Sturzmontage mit KonsoleKonsole K 143-S Häufige Fragen zum Sockel 143 W Wofür ist der 143 W gedacht?Für die klassische Sturzmontage über der Tür – Melder zeigt nach unten, Sockel sitzt direkt an der Wand. Welche Melder passen?ORS 142 und TDS 247. Was, wenn die Wand zu hoch ist?Bei Räumen mit hohem Sturz oder über 5 m Deckenhöhe ist eine Konsole erforderlich – K 143-K für Kragarm, K 143-S für Sturz mit Verlängerung.

Top-Zentrale für komplexe Feststellanlagen mit hohen Anforderungen 900 mA Ausgangsstrom (mehr als doppelt so viel wie FSZ Basis), bis zu 24 Melder Integrierte Hupe 65 dB(A), 2 Relaisausgänge, externer Alarmeingang für BMZ/GLT Stille Schließung (DIP 6), 6 DIP-Schalter für umfangreiche Konfiguration Optional: ESM Pro Energiespeichermodul für Notstrombetrieb Hekatron FSZ Pro – die Top-Zentrale Die FSZ Pro ist die leistungsstärkste Hekatron-Feststellanlagenzentrale. Sie ist die richtige Wahl, wenn eine Anlage mehrere Magnete versorgen soll, mehr als 12 Melder braucht, an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) angebunden wird oder bei Netzausfall noch eine bestimmte Zeit weiterlaufen muss. Im Gegensatz zur FSZ Basis sind verbaut: 900 mA Ausgangsstrom, integrierte Hupe (65 dB(A) in 1 m, 60 s gepuffert), zwei potentialfreie Relais-Ausgänge, ein externer Alarmeingang sowie das Plug-in ESM Pro, das bei Bedarf direkt auf die Leiterplatte aufgesteckt wird – damit überbrückt die Anlage Netzausfälle und kann den Schließvorgang akustisch und über Relais signalisieren. Technische Daten FSZ Pro EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme234 mA Leistungsaufnahme53,8 VA Ausgangsspannung24 V DC Ausgangsstrom900 mA Hupe65 dB(A) in 1 m, 60 s gepuffert Relais2 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 A SchutzartIP 30 / IP 65 (mit Kabelverschraubung) Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht477 g (522 g mit ESM Pro) GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, DIBt Z-6.500-2359, VdS Leistungsmerkmale 900 mA Ausgangsstrom – versorgt mehrere Haftmagnete und viele Melder gleichzeitig Bis zu 24 Brandmelder (12 pro Stich im 2-Stich-Betrieb mit LÜ) Integrierter HAT (50×50 mm), 180° drehbar montierbar Integrierte Hupe 65 dB(A) – 60 s netzunabhängig gepuffert 2 Relaisausgänge potentialfrei (250 V AC / 5 A) für GLT, Hupe extern, Optik Externer Alarmeingang für BMZ/GLT-Anbindung Stille Schließung (DIP 6) – HAT löst ohne Relais-Alarmweiterleitung aus ESM Pro Plug-in (optional) für Notstromversorgung Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142, TDS 247, ORS 155 F Funk via FM 155 F TürhaftmagnetTHM 425 (686 N), THM 425-1 (1.372 N), THM 439-Reihe TorsignalTSG 100 Torsignalgeber – Abschluss-Schließsignalisierung Handauslösung externHAT 02 NotstromversorgungESM Pro (Plug-in, exklusiv für FSZ Pro) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Komponenten einer kompletten Feststellanlage FunktionKomponente BranderkennungORS 142 (optisch) oder TDS 247 (Wärme) Sockel/KonsoleSockel 143 A oder Konsole K 143-S/K SteuerungFSZ Basis / FSZ Pro / FSZ Kompakt / RSZ Kompakt TürfeststellungTHM 425 oder THM 413 / THM 439 AnkerplatteASS 65 (zu THM 425) bzw. AFS 55 / AFS 65 HandauslösungHAT 02 (Pflicht bei FSZ Kompakt) WartungPrüfaerosol 918/5, Prüfbuch, Abnahmeschild Häufige Fragen zur FSZ Pro Wann lohnt sich die FSZ Pro statt FSZ Basis?Bei mehr als 12 Meldern, bei mehreren Magneten, bei BMZ/GLT-Anbindung, bei Notstromforderung oder wenn die Hupe und der zweite Relaisausgang gebraucht werden. Was bringt das ESM Pro?Notstromversorgung – nach Netzausfall puffert es entweder alle Ausgänge max. 3 s (DIP 5 OFF) oder die 24-V-Versorgung bis zur Entladung (DIP 5 ON, ca. 25 s bei 6×ORS + 1×ROLP). Was ist „Stille Schließung"?DIP 6 ON: HAT löst die Tür ohne Relais-Alarmweiterleitung an die GLT aus. Sinnvoll bei Routinen, in denen der Alarmpfad nicht aktiv werden soll. Wie wird die FSZ Pro montiert?Identisch zur FSZ Basis – Aufputz Wand/Decke, im Schaltschrank oder auf Hutschiene 35 mm (mit Adapter). Lochbild 128×128 mm. Externe BMZ-Anbindung?Ja – über den Alarmeingang AL_IN+/AL_IN−. Die BMZ kann die FSZ Pro auslösen, parallel zur Branderkennung über die ORS-Stiche.

Torfeststeller zur Bodenmontage mit Gummipuffer Feststeller mit gefedertem Fanghaken Feststeller zur Bodenmontage mit Fanghaken, gefedert mit Gummipuffer aus Leichtmetall gegossen  Montage DENI 3807 Den Torfeststeller am gewünschten Feststellpunkt auf den Boden schrauben. Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben. An entsprechender Stelle wird der Haltewinkel am Tor befestigen.  Lieferumfang:- Torfeststeller DENI 3807- Schließwinkel DENI 3820- Schraubsatz
